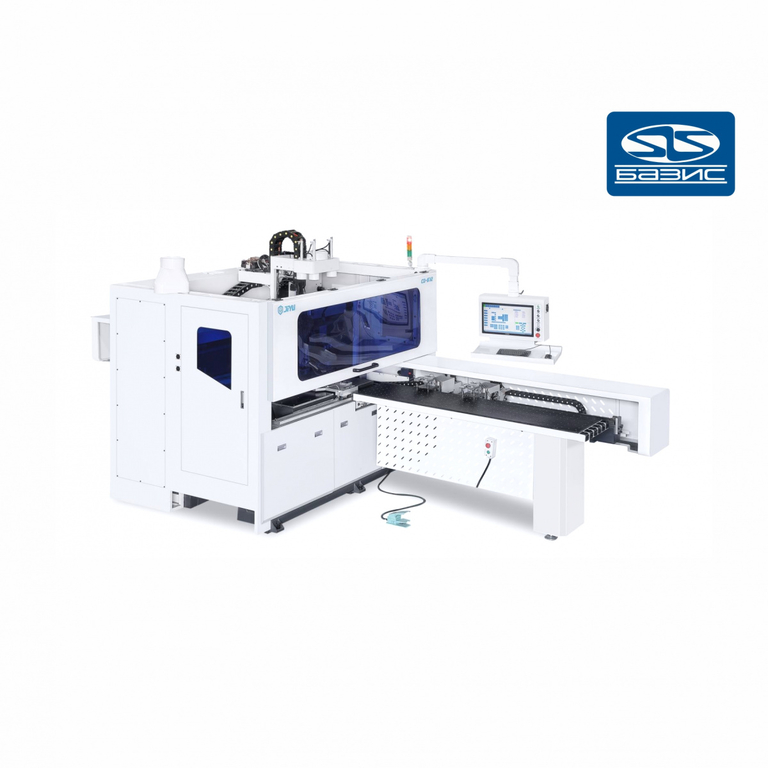

Сверлильно-присадочный центр с ЧПУ JIYU CD-612
Артикул: del01-5409 Код товара: 97740
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов.
Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
Применение JIYU CD-612
Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов.
Надежная конструкция из двух пневматических захватов надежно удерживает и точно перемещает деталь в процессе обработки.
Технические характеристики JIYU CD-612
| Система управления | LNC - Простой интерфейс управления, лаконичный и удобный / высокое качество и надежность |
| Мин. ширина детали | 40 мм |
| Макс. ширина детали | 1220 мм |
| Мин. длина детали | 140 мм |
| Макс. длина детали | 3000 мм |
| Мин. толщина детали | 10 мм |
| Макс. толщина детали | 55 мм |
| Мощность | 22 кВт |
| Инвертор | WEICHI/DELTA |
| Мотор редуктор | ZHONGDA - прямой привод, отсутствие ремней, высокая точность и стабильность перемещения |
| Напряжение | 380 В 50 Гц |
| Вес | 3500 кг |
| Мощность сверлильной группы | 2,2 кВт?2 |
| Давление воздуха | 0,6 – 0,8 МПа |
| Упаковочный размер | 6445х2840х2220 мм |
| Направляющие | FEILANGTE/HTPM - качественные направляющие и подшипники с 3х уровневым пылезащитным исполнением |
| Тепловые реле | Schneider |
| Контакторы | Schneider |
| Servo System | MOTONG- усовершенствованная прецензионная версия для стабильной работы на высоких скоростях |
| Мощность шпинделя фрезерного узла | 3,5 кВт ? 2 |
| Посадочный размер фрезерного узла | ER 32 |
| Кол-во оборотов фрезерного узла, об/мин | 18000 |
| Вертикальные шпиндели | 12(верх), 9(низ) |
| Горизонтальные шпиндели | 2+2 по оси X, 2+2 по оси Y, Итого 8 |
| Автоматический разгрузочный стол | V |
| Пазовальная пила | V |
Конструктивные особенности JIYU CD-612
 |

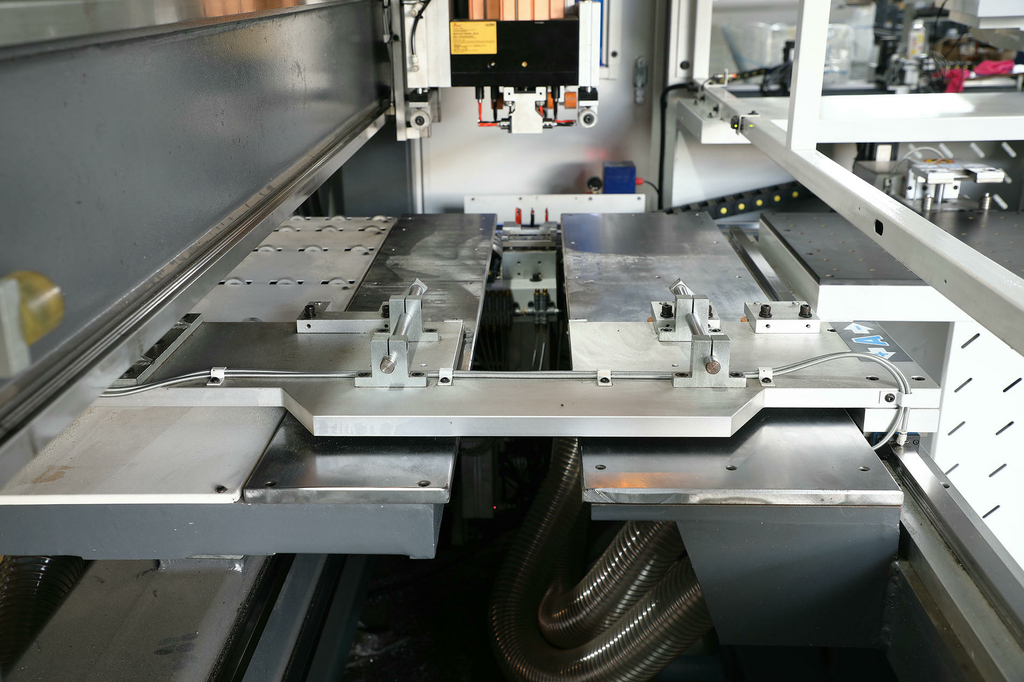

ПОДАЮЩИЕ СТОЛЫ Оборудованы системой поддува, это позволяет без особых усилий подавать деталь, находящуюся на «воздушной подушке» в зону обработки и избегать царапин на поверхности материала. |
 |

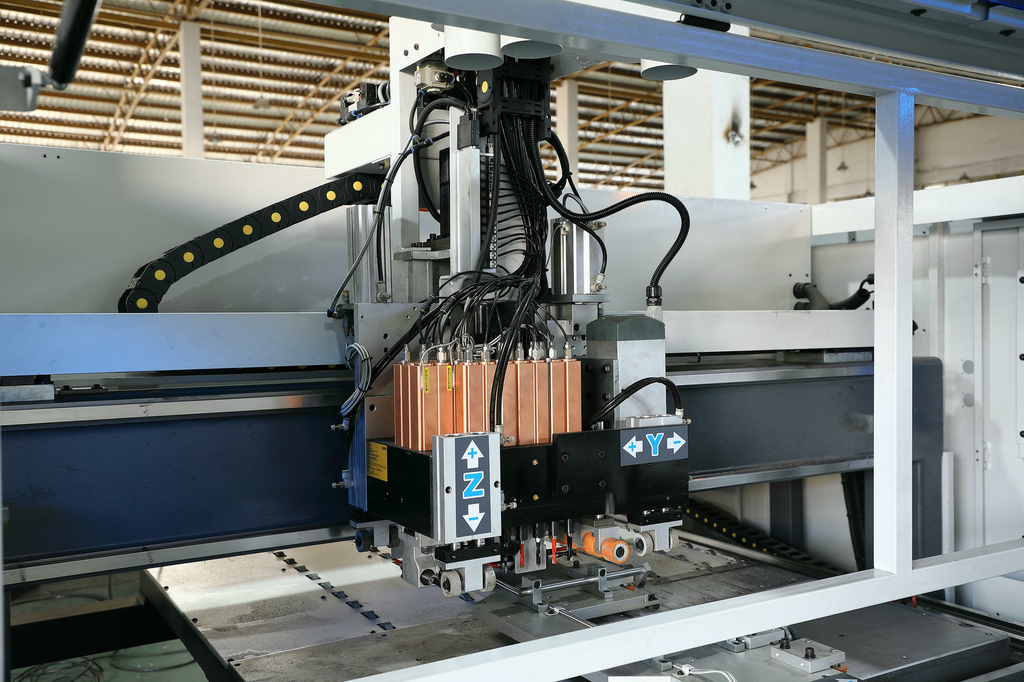

СВЕРЛИЛЬНЫЕ ГРУППЫ 4 сверлильных группы: 2 верхние и 2 нижние +2 фрезерных узла в стандартной комплектации. Конфигурация верхней сверлильной головы: - 12 вертикальных шпинделей; - 4+4 горизонтальных шпинделей; - фрезерный узел 3,5 кВт. Конфигурация нижней сверлильной головы: - 9 вертикальных шпинделей; - фрезерный узел 3,5 кВт. - Конфигурация одной нижней сверлильной головы - 9 вертикальных шпинделей - Фрезерный узел 3,5 кВт |
 |
КОМПОНЕНТЫ СВЕРЛИЛЬНЫХ ГРУПП Компоненты сверлильных групп производства Taiwan. |
 |

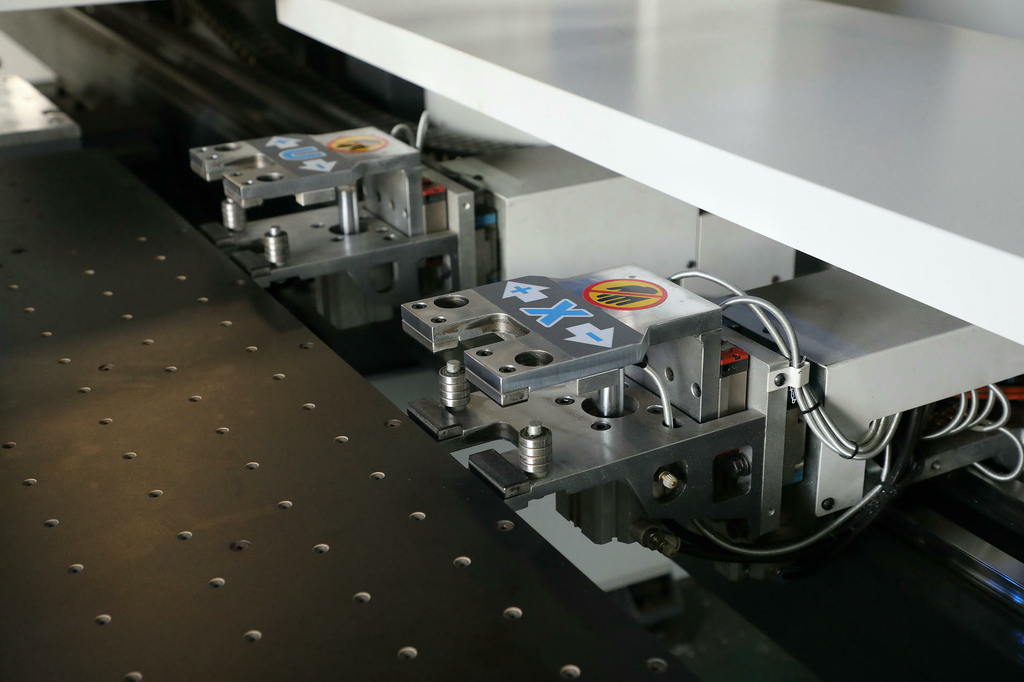

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ Пневматические захваты надежно удерживает и точно перемещают деталь в процессе обработки. Надежная конструкция с качественными направляющими и линейными подшипниками перемещения обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки. Перемещение захватов осуществляется сервомоторами с абсолютными энкодерами, что обеспечивает безупречную точность позиционирования |
 |

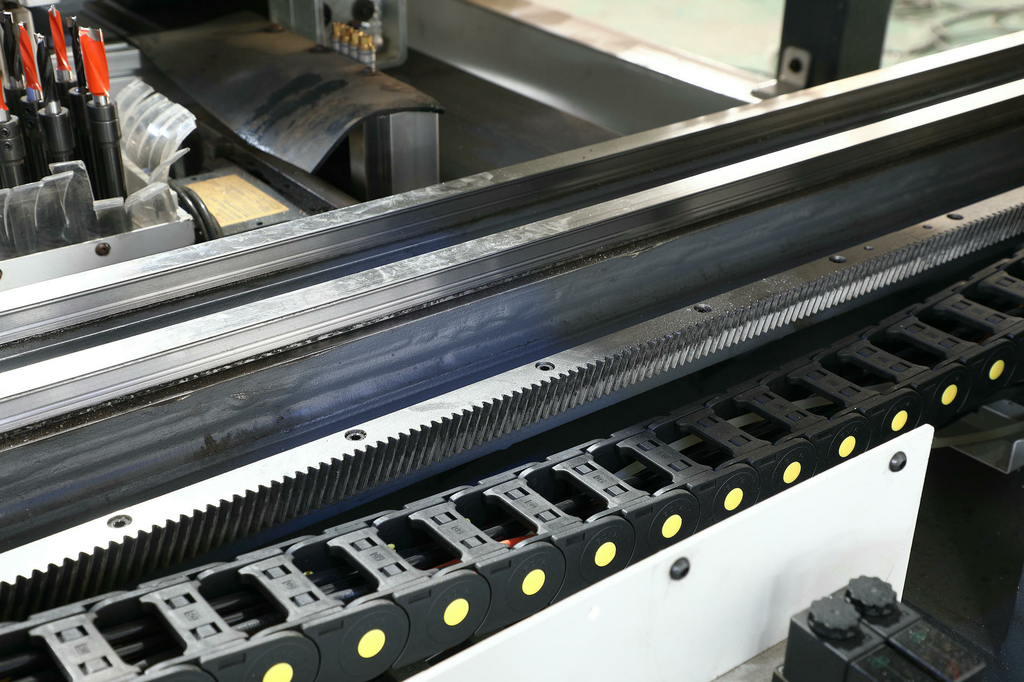

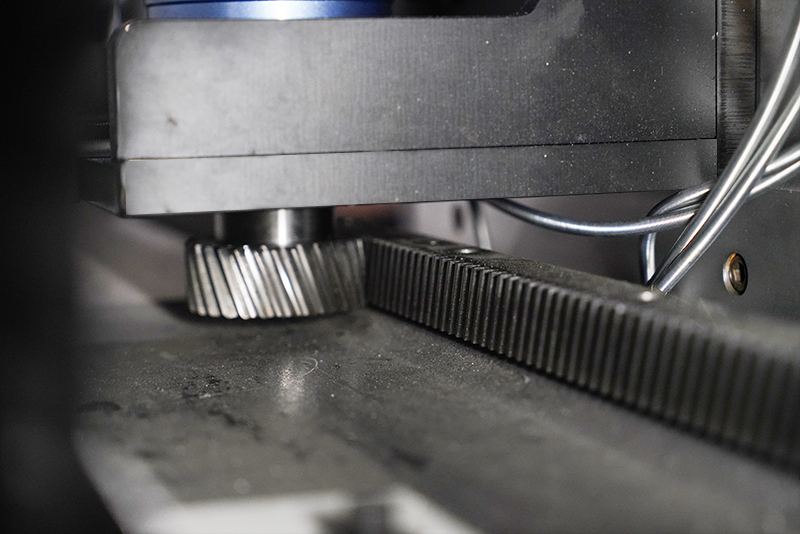

НАДЕЖНАЯ КОНСТРУКЦИЯ Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки. Приводной механизм – косозубая рейка. |
 |

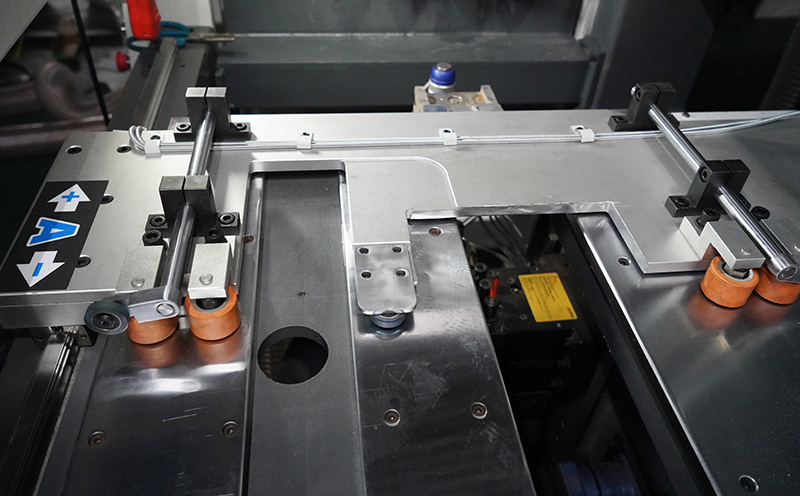

ПРОГРАММНО-УПРАВЛЯЕМЫЙ БОКОВОЙ УПОР Программно-управляемый боковой упор с обрезиненными роликами, для надежного и точного позиционирования детали. |
 |

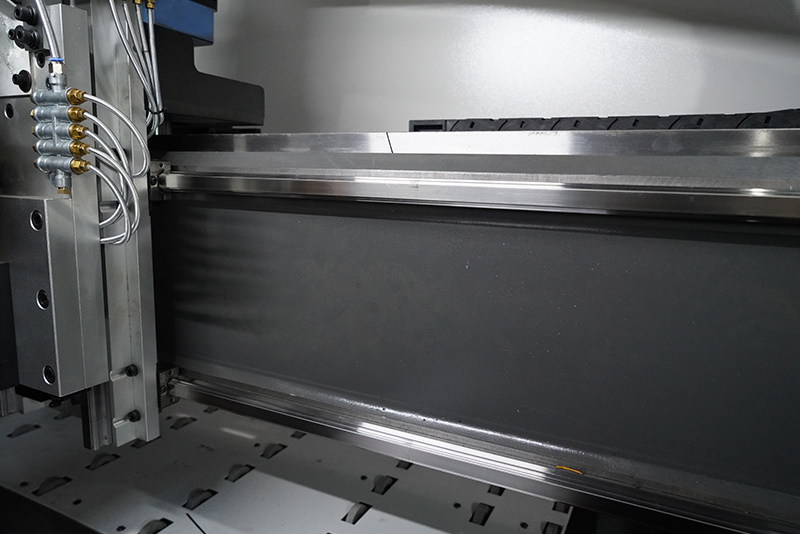

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ Линейные направляющие для точного перемещения. |
 |
ПЕРЕМЕЩЕНИЕ ОСИ ПО Z Ось Z приводится в действие усиленной винтовой парой с точностью перемещающей сверлильную группу на высоких скоростях |
 |
СЕРВОДВИГАТЕЛИ На всех осях используются высококачественные серводвигатели. |
 |
ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР Управление с помощью промышленного компьютера с программой оптимизации карт присадки. Совместим с БАЗИС.Возможность ONLINE-соединения с заводом для настройки и корректировки параметров |
 |
СКАНЕР ШТРИХКОДА Возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса. |
