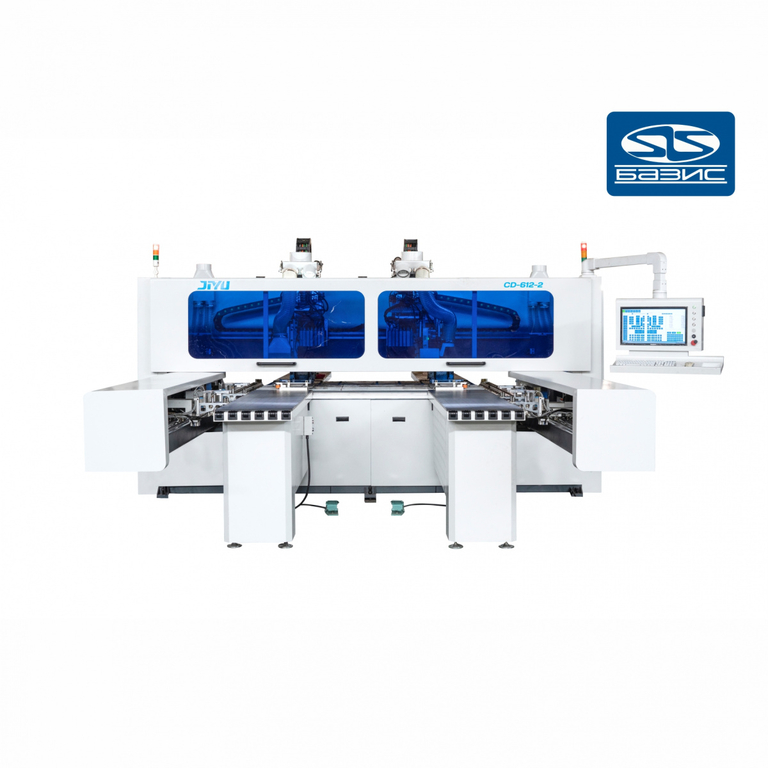

Сверлильно-присадочный центр с ЧПУ JIYU CD-612-2

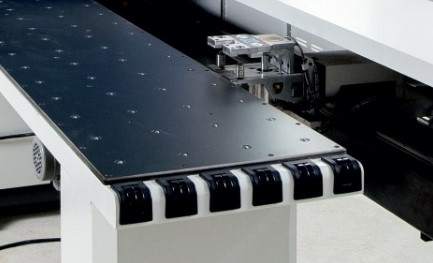

ПОДАЮЩИЕ СТОЛЫ

Оборудованы системой поддува, это позволяет без особых усилий подавать деталь, находящуюся на «воздушной подушке» в зону обработки и избегать царапин на поверхности материала.

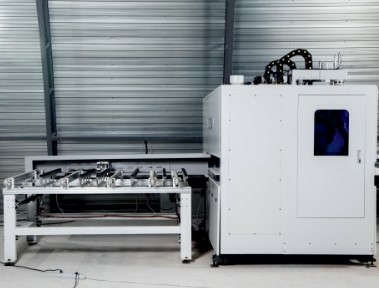

АВТОМАТИЧЕСКИЙ РАЗГРУЗОЧНЫЙ СТОЛ

Предназначен для быстрой транспортировки готовой детали из зоны обработки (при необходимости возможно программно задать возврат детали в зону загрузки, к оператору).

СВЕРЛИЛЬНЫЕ ГРУППЫ

Две сверлильных группы: одна верхняя и одна нижняя +2 фрезерных узла в стандартной комплектации. Конфигурация верхней сверлильной головы: - 12 вертикальных шпинделей - 4+4горизонтальных шпинделей - Фрезерный узел 3,5квт Конфигурация нижней сверлильной головы: - 9 вертикальных шпинделей - Фрезерный узел 3,5квт

КОМПОНОВКА ОДНОЙ ВЕРХНЕЙ СВЕРЛИЛЬНОЙ ГРУППЫ

Компоновка одной верхней сверлильной группы. 12 вертикальных +8(4+4) горизонтальных шпинделей.

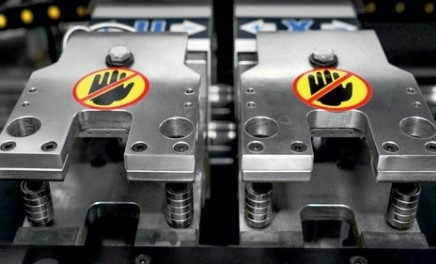

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ

Пневматические захваты надежно удерживает и точно перемещают деталь в процессе обработки. Надежная конструкция с качественными направляющими и линейными подшипниками перемещения обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки. Перемещение захватов осуществляется сервомоторами с абсолютными энкодерами, что обеспечивает безупречную точность позиционирования

БОКОВОЙ УПОР

Программно-управляемый боковой упор с обрезиненными роликами, для надежного и точного позиционирования детали.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

Линейные направляющие для точного перемещения.

СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСИ Y

Ось Y перемещается по косозубой рейке, которая обладает большой несущей способностью, стабильно работает на высоких скоростях и обладает более высокой точностью

ПЕРЕМЕЩЕНИЕ ОСИ ПО Z

Ось Z приводится в действие усиленной винтовой парой с точностью перемещающей сверлильную группу на высоких скоростях

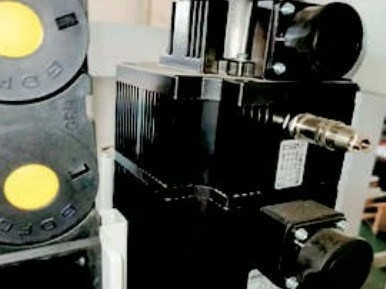

СЕРВОДВИГАТЕЛИ

На всех осях используются высококачественные серводвигатели.

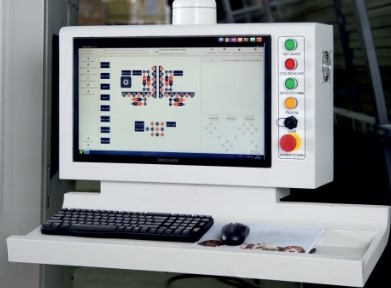

ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР

Управление с помощью промышленного компьютера с программой оптимизации карт присадки. Совместим с БАЗИС.Возможность ONLINE-соединения с заводом для настройки и корректировки параметров

СКАНЕР ШТРИХКОДА

Возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
