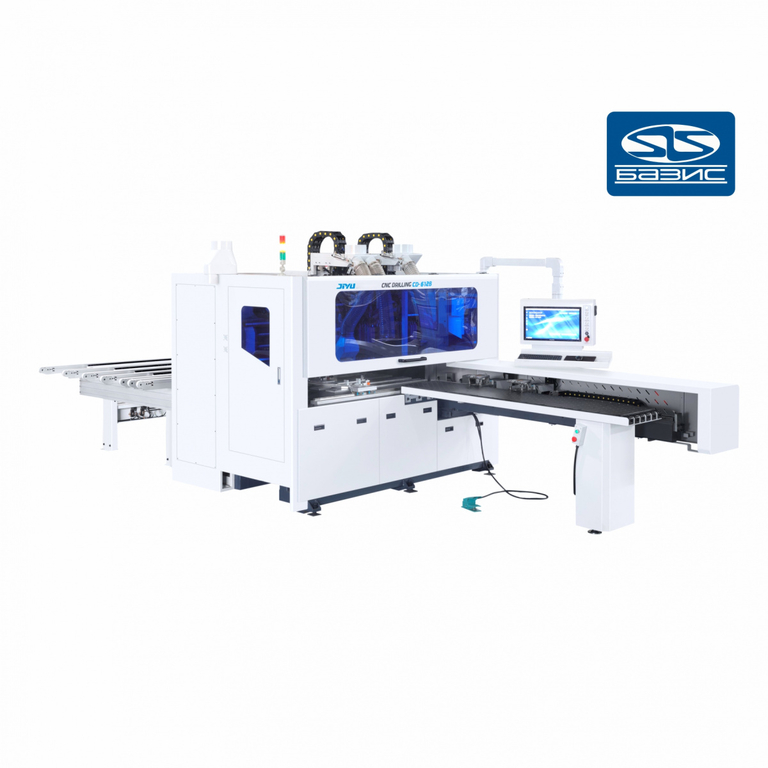

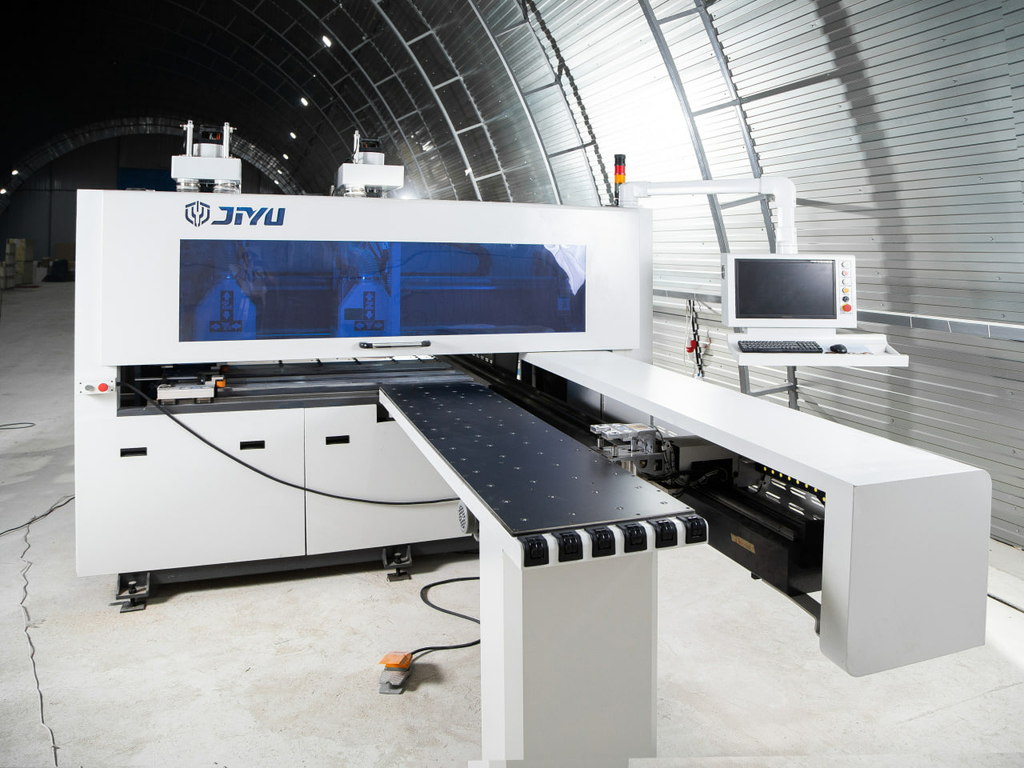

Сверлильно-присадочный центр с ЧПУ JIYU CD-612B
Артикул: del01-5410 Код товара: 97739
Сверлильно-присадочный центр с ЧПУ JIYU CD-612B предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов.
Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов.
Надежная конструкция из двух пневматических захватов надежно удерживает и точно перемещает деталь в процессе обработки.
Схема обработки JIYU CD-612B
Конструктивные особенности JIYU CD-612B
Технические характеристики JIYU CD-612B
| Система управления | LNC - Простой интерфейс управления, лаконичный и удобный / высокое качество и надежность |
| Мин. ширина детали | 40 мм |
| Макс. ширина детали | 1220 мм |
| Мин. длина детали | 140 мм |
| Макс. длина детали | 3000 мм |
| Мин. толщина детали | 10 мм |
| Макс. толщина детали | 55 мм |
| Мощность | 25 кВт |
| Инвертор | WEICHI/DELTA |
| Мотор редуктор | ZHONGDA - прямой привод, отсутствие ремней, высокая точность и стабильность перемещения |
| Напряжение | 380 В 50 Гц |
| Вес | 3800 кг |
| Мощность сверлильной группы | 2,2 кВт?2 |
| Давление воздуха | 0,6 – 0,8 МПа |
| Упаковочный размер | 6445?2840?2220 мм |
| Направляющие | FEILANGTE/HTPM - качественные направляющие и подшипники с 3х уровневым пылезащитным исполнением |
| Тепловые реле | Schneider |
| Контакторы | Schneider |
| Servo System | MOTONG- усовершенствованная прецензионная версия для стабильной работы на высоких скоростях |
Особенности JIYU CD-612B
 |

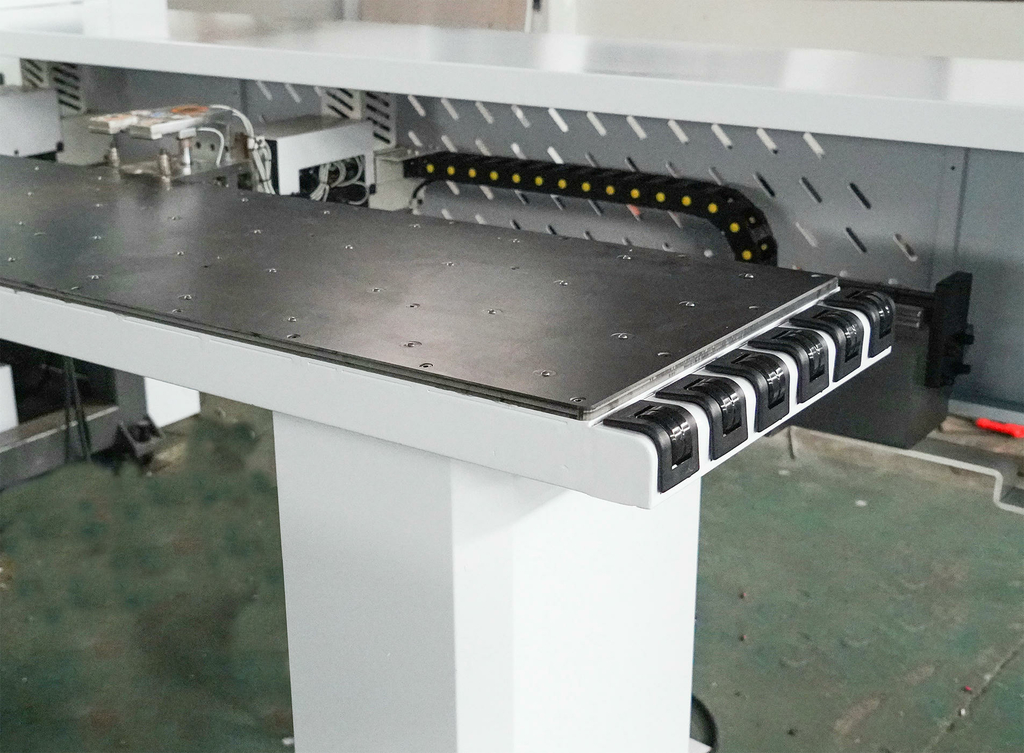

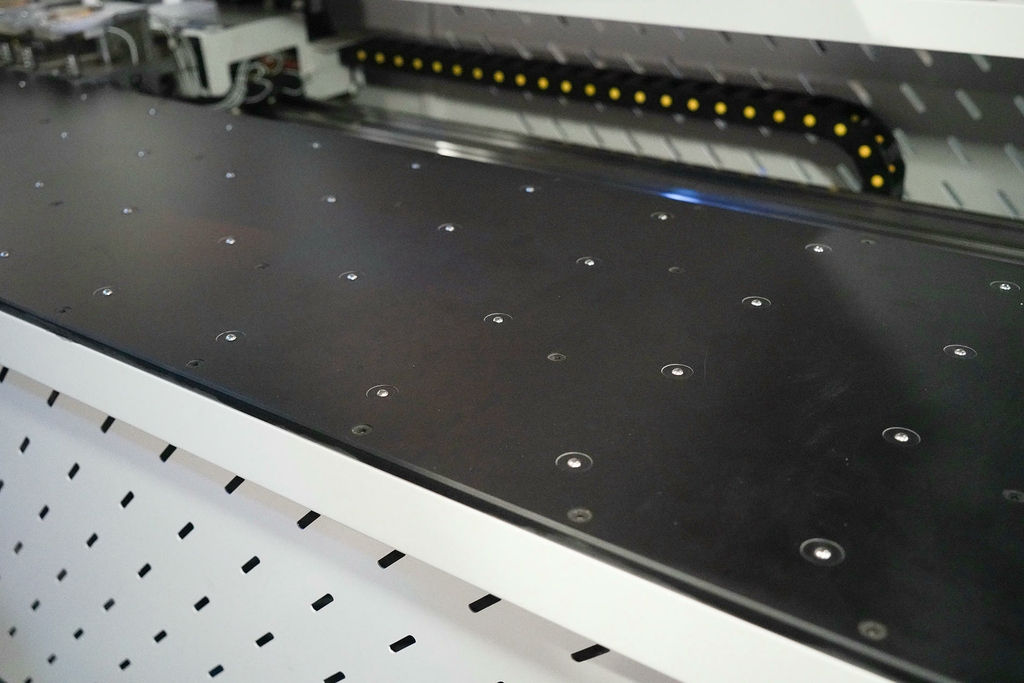

ПОДАЮЩИЙ СТОЛ Оборудован системой поддува, это позволяет без особых усилий подавать заготовку в зону обработки и избегать царапин на поверхности материала. |
 |
СВЕРЛИЛЬНЫЕ ГРУППЫ Три сверлильных группы: две верхние и одна нижняя по 2,2 Вт +2 фрезерных узла (верхний и нижний) |
 |
КОМПОНОВКА ОДНОЙ ВЕРХНЕЙ СВЕРЛИЛЬНОЙ ГРУППЫ 12 вертикальных +8(4+4) горизонтальных шпинделей. |
 |

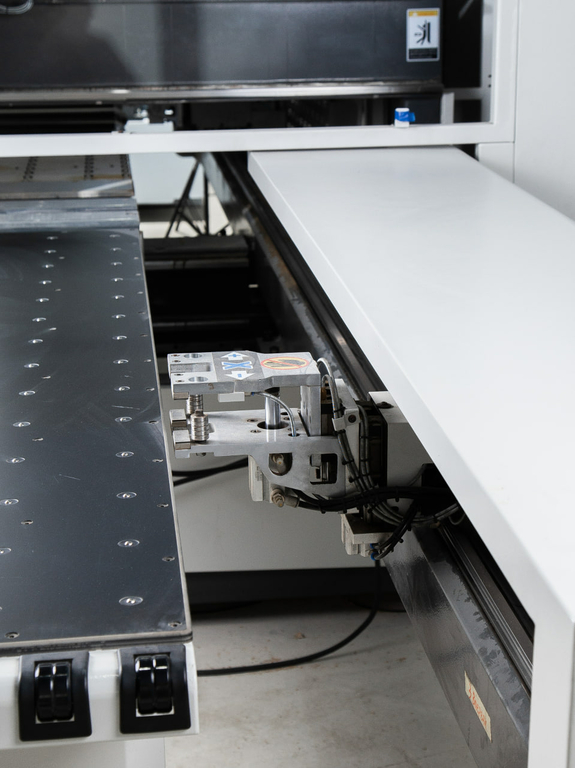

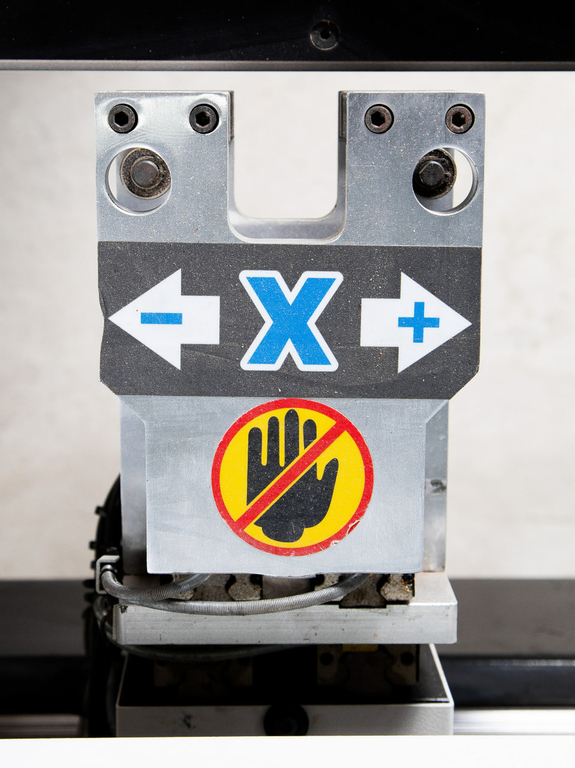

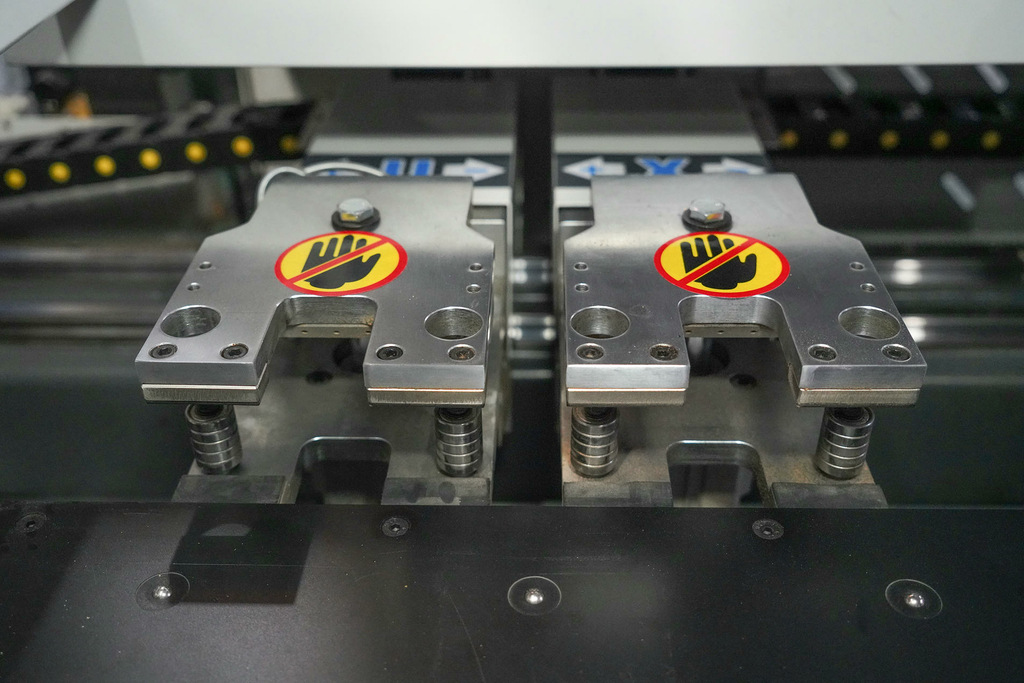

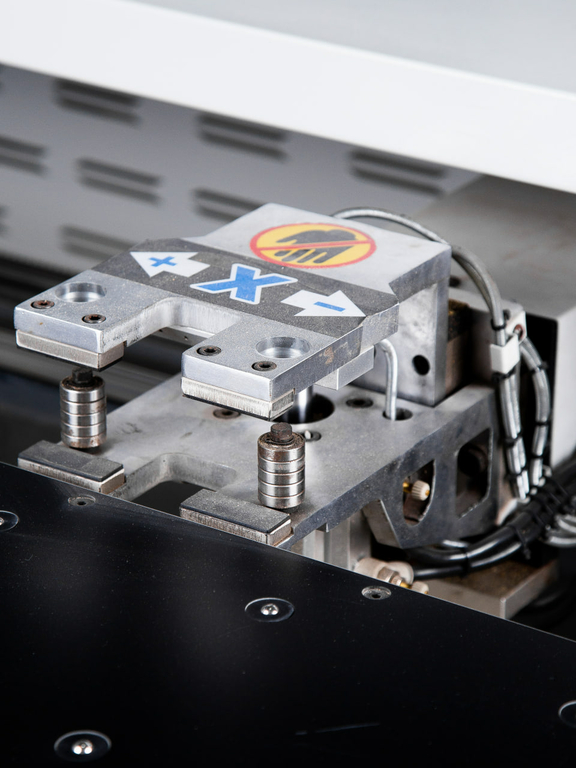

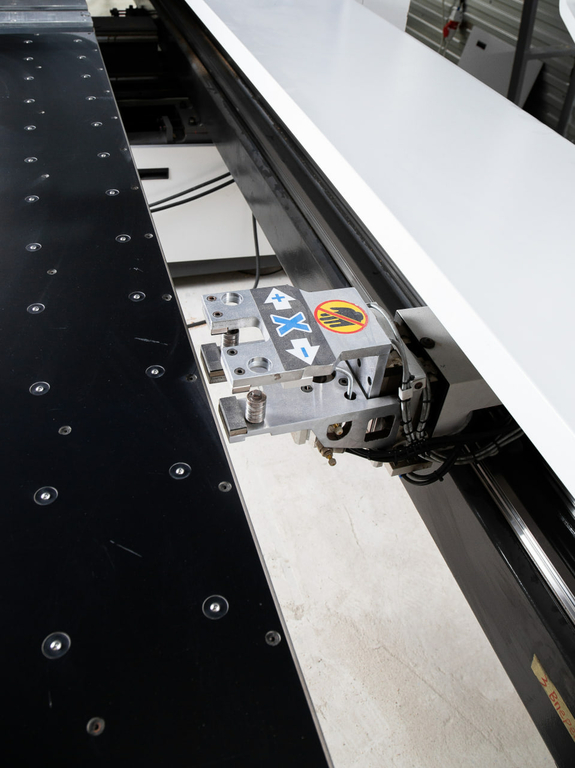

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ Пневматические захваты надежно удерживает и точно перемещают деталь в процессе обработки Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки. |
 |

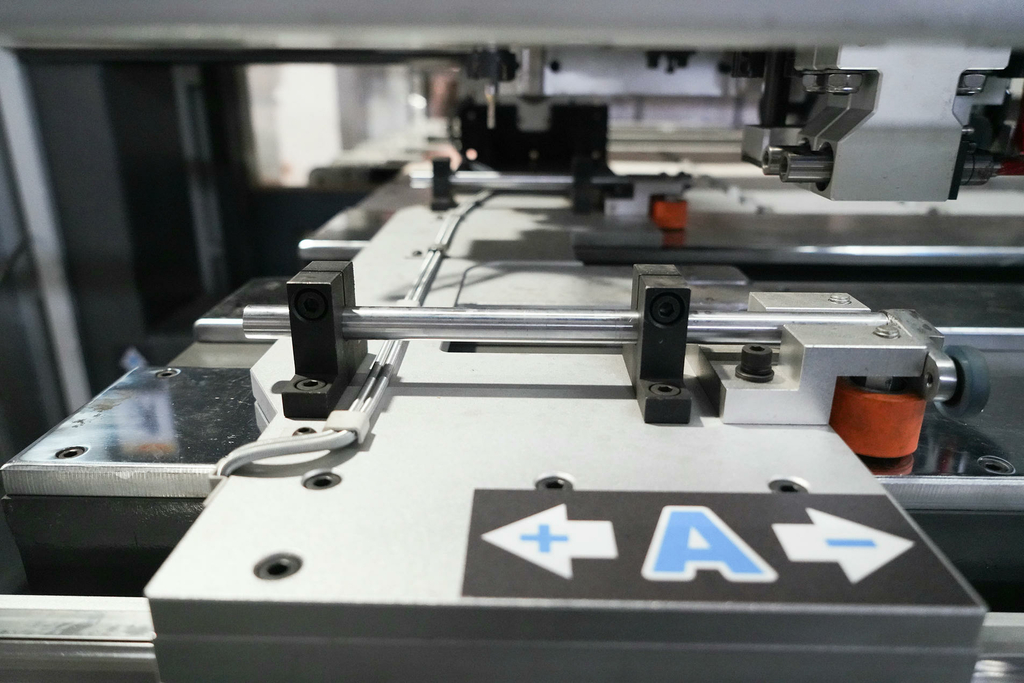

ПРОГРАММНО-УПРАВЛЯЕМЫЙ БОКОВОЙ УПОР Программно-управляемый боковой упор с обрезиненными роликами, для надежного и точного позиционирования детали. |
 |
JIYU CD-612B data-pagespeed-url-hash="604339579" onload="pagespeed.CriticalImages.checkImageForCriticality(this);">

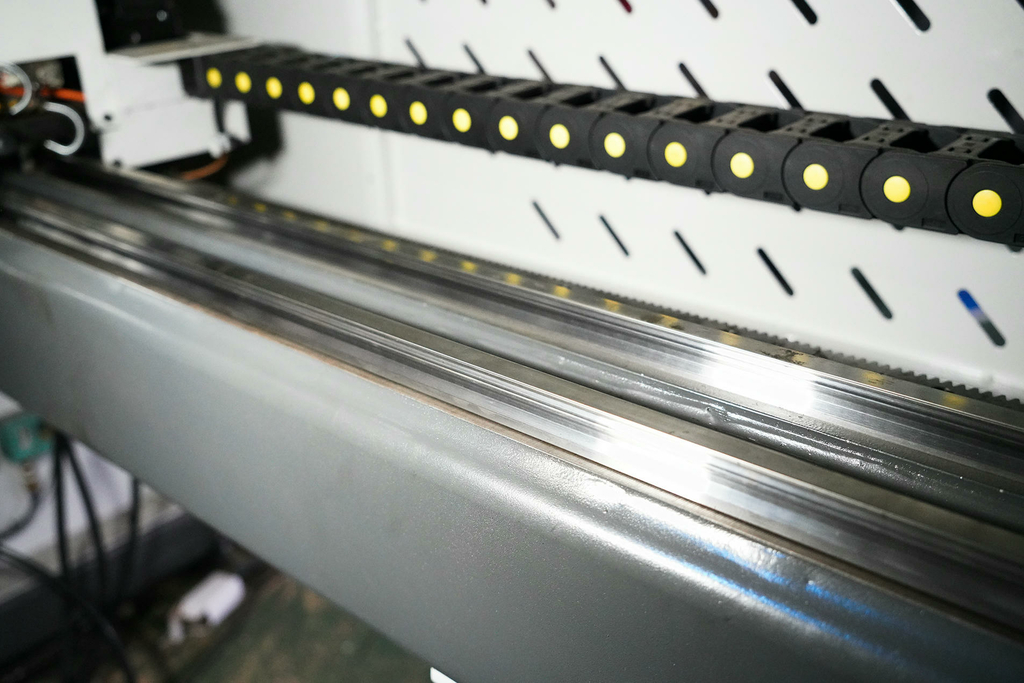

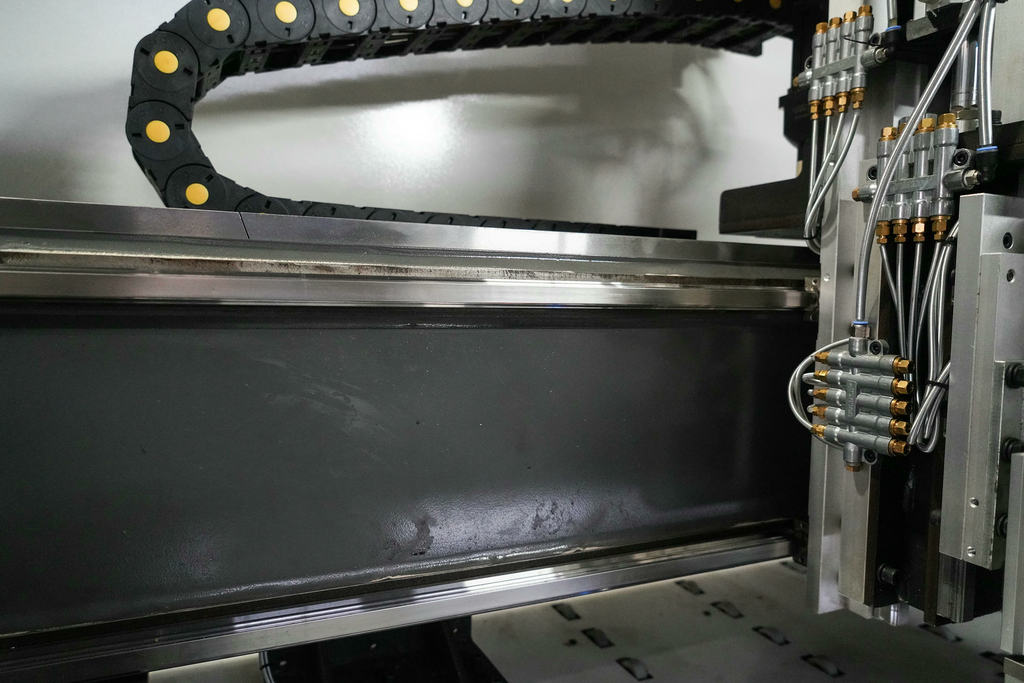

СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСИ Y Ось Y перемещается по косозубой рейке, которая обладает большой несущей способностью, стабильно работает на высоких скоростях и обладает более высокой точностью |
 |

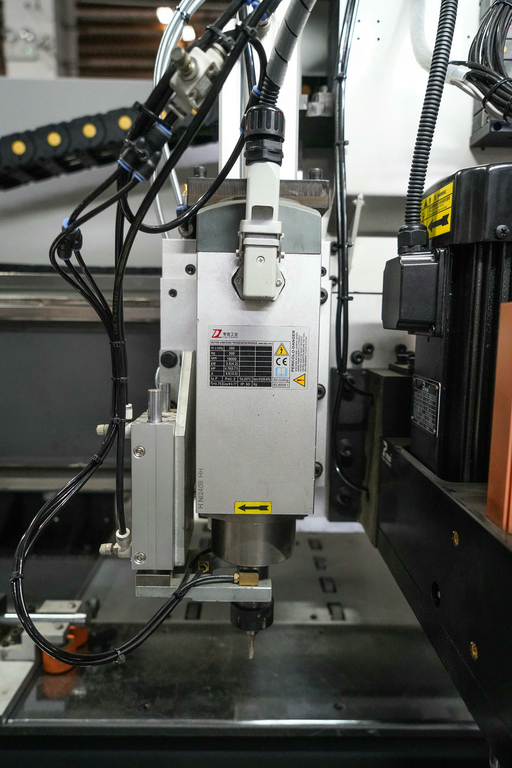

ПЕРЕМЕЩЕНИЕ ОСИ Z Ось Z приводится в действие винтовой парой с высокой точностью. |
 |
СЕРВОДВИГАТЕЛИ На всех осях используются высококачественные серводвигатели. |
 |

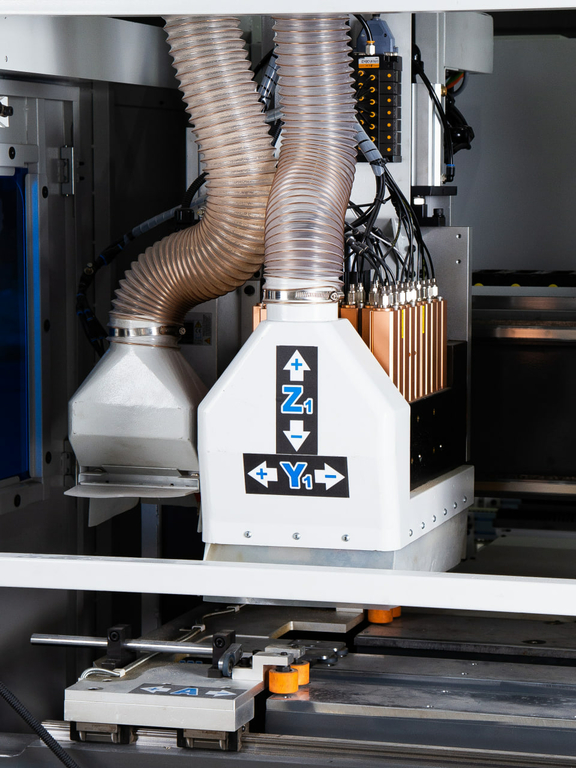

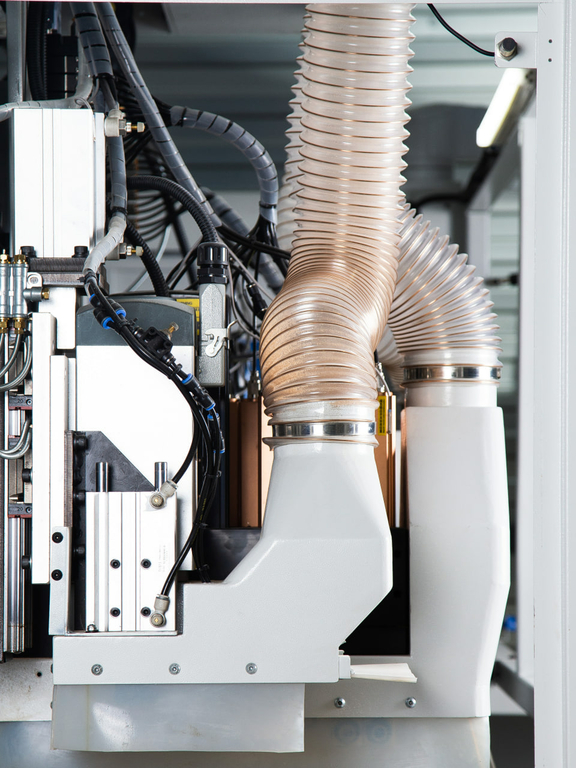

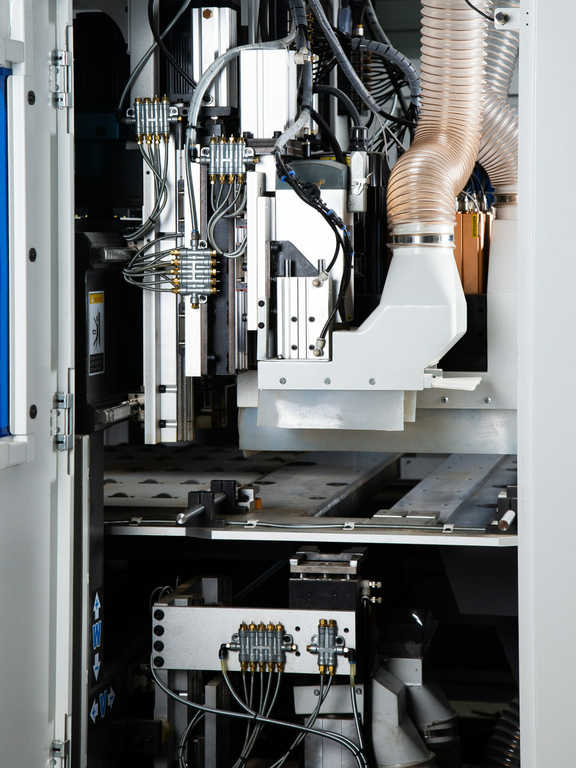

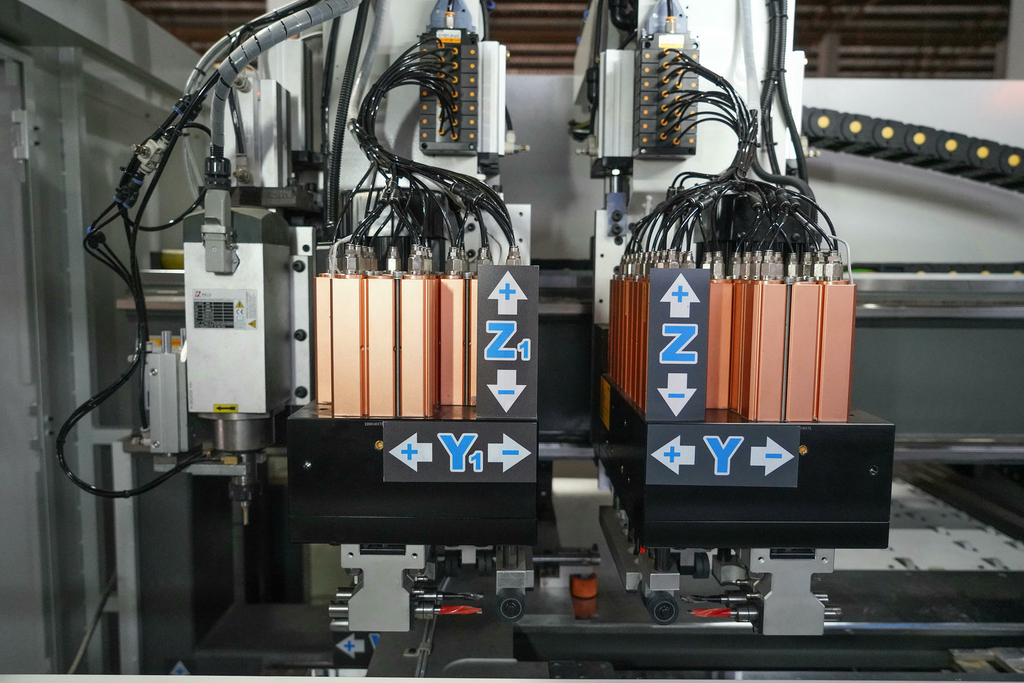

СВЕРЛИЛЬНЫЕ ГРУППЫ Станок оснащен ТРЕМЯ сверлильными группами (ДВЕ ВЕРХНИЕ, ОДНА НИЖНЯЯ) по 2,2квт и двумя фрезерными узлами, верхним и нижним по 3,5квт Конфигурация каждой верхней сверлильной головы:
|
 |

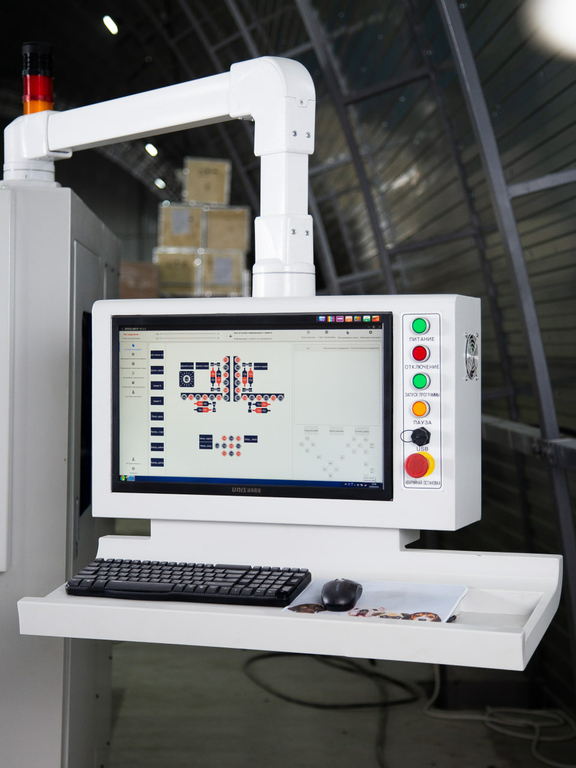

ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР Управление с помощью промышленного компьютера с программой оптимизации карт присадки. Совместим с БАЗИС. Возможность ONLINE-соединения с заводом для настройки и корректировки параметров. |
 |
СКАНЕР ШТРИХКОДА Возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса. |
