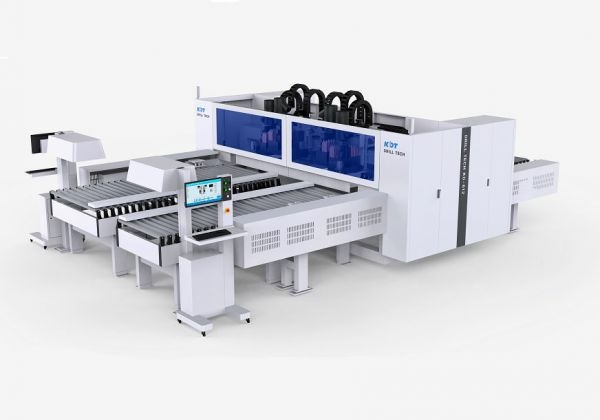

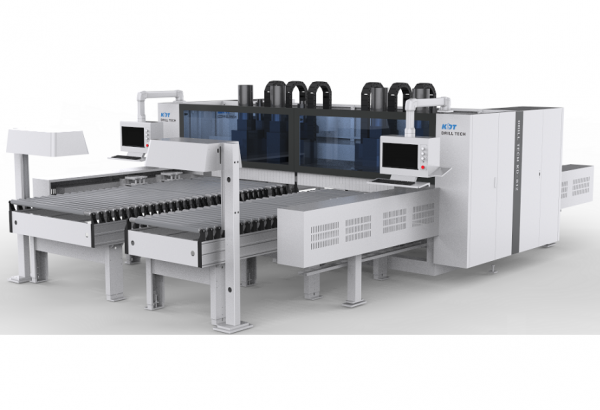

Сверлильно-присадочный центр с ЧПУ KD-812HA
Артикул: sverlilno-prisadochnyy-tsentr-s-chpu-kd-812ha Код товара: 104989
Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон. Фрезеровка криволинейных и прямых пазов.
Станина с порталом для основных узлов — это фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации.
Производительность сверления до 7 шт /мин.

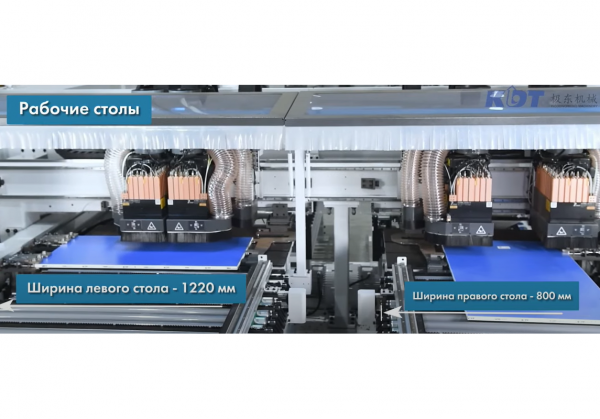

Максимальная рабочая ширина:
Основной рабочий стол: 1220 мм;
Дополнительный рабочий стол: 800 мм.
Особенности станка
Особенности модели KD-812HA
- Работа с картами присадки из программы «Базис-мебельщик»
- Формат файлов MPR, XML, DXF.
- Высокая скорость обработки: 140/90/50 м/мин.
- Оптимизация карты сверления.
- 6 Сверлильных групп (94 сверла = 70V + 24H)

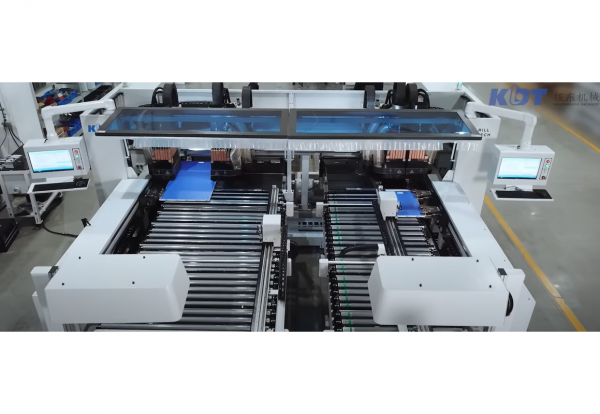

- 2 независимых рабочих стола, может обрабатывать 2 панели одновременно
- Четыре фрезерных узла (Верхние 5,5кВт + Нижние 3,5 кВт)
- 2 Пазовальных узла ⌀120*20*4 мм;
- Производительность сверления до 7 шт /мин.
- Визуализация обработки двухсторонней карты присадки
- Автоматический сканер штрих кодов
- Автоматический разгрузочный стол
Конструктивные преимущества
 | СТАНИНА С ПОРТАЛОМ ДЛЯ ОСНОВНЫХ УЗЛОВЭто фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации. |
 | ПОЗИЦИОНИРОВАНИЕАвтоматическое базирование за счет бокового выравнивателя и двух упоров вдоль оси X. |
 | БОКОВОЙ ВЫРАВНИВАТЕЛЬОпределение ширины панели. Умное позиционирование правой рабочей станции. |
 | КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУППВерхняя группа:
Нижняя группа:
|
 | ЗАХВАТ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. Мин. деталь 250х50 мм. |
 | РАБОЧИЙ СТОЛРабочий стол в зоне обработки оснащен воздушной подушкой. Секции в рабочей зоне перемещаются влево и вправо в соответствии с технологией обработки. |
 | СКАНЕР СЧИТЫВАЯ ШТРИХ-КОДОВИнтеллектуальное устройство визуального распознавания штрих-кода и QR-кода.
|
 | СТАНОК ОСНАЩЕН ПРОМЫШЛЕННЫМ КОМПЬЮТЕРОМ НА БАЗЕ WINDOWSИнтерфейс управления станком русифицирован. |
 | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕПрограммное обеспечение позволяет сделать симуляцию и рассчитать время обработки. |
 | ИНТЕГРАЦИЯ С «БАЗИС»Станок интегрирован с программой «БАЗИС». |
Технические характеристики станка
| Наименование | KD-812HA |
|---|---|
| Длина заготовки, мм | 250-2800 |
| Ширина заготовки, мм | 50-1200 50-800 |
| Толщина заготовки, мм | 10-60 |
| Скорость перемещения захватов заготовки, м/мин (Х) | 140 |
| Макс. скорость по оси, м/мин (Y) | 90 |
| Макс. скорость по оси, м/мин (Z) | 50 |
| Кол-во вертикальных шпинделей (Верхняя группа) | 52 |
| Кол-во горизонтальных шпинделей (Верхняя группа) | 24 |
| Кол-во вертикальных шпинделей (Нижняя группа) | 18 |
| Фрезерный узел, кВт | Сверху 5,5 кВт * 2 Нижний 3,5 кВт * 2 |
| Шпиндель присадочной группы, кВт | 2*2,2 |
| 2 пазовальных узла | ф120*20*4 мм |
| Диаметр аспирационного патрубка, мм | φ200мм*4; φ100мм*2 |
| Размеры станка, мм (ДхШхВ) | 5675*2820*2190 |
| Установленная мощность, кВт | 59,5 |
| Рабочее давление, Бар | 6 |
| Масса, кг | |
| Габаритные размеры | 7100L*4920W*2190H мм |
