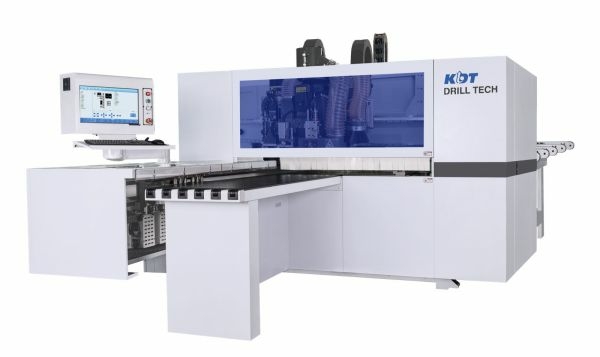

Сверлильно-присадочный центр с ЧПУ KDT KD-612G
Артикул: sverlilno-prisadochnyy-tsentr-s-chpu-kdt-kd-612g Код товара: 104994
Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон. Фрезеровка криволинейных и прямых пазов.
Скорость движения: 140/90/50 м/мин.
Быстрое перемещение, меньше времени на подготовку к обработке
Верхняя сверлильная группа: 14 вертикальных, 10 горизонтальных;

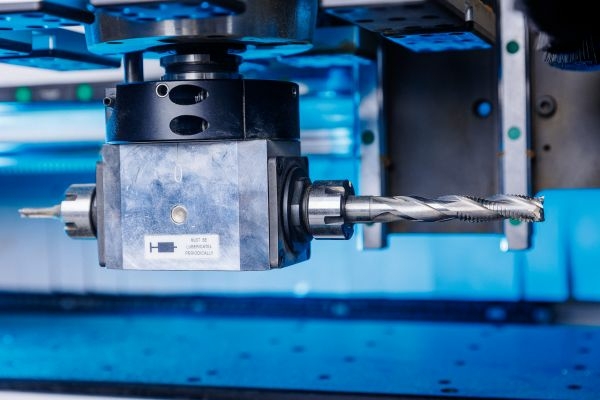

Два верхних фрезерных узла: 9 кВт для работы с автосменой инструмента на 2 позиции и работы с агрегатами и 5,5 кВт с автосменой инструмента на 10 позиций
Нижняя сверлильная группа: 9 вертикальных
Два фрезерных узла 3,5 кВт + 3,5 кВт
Особенности станка
Особенности модели KDT KD-612G
- Два верхних фрезерных узла (9 кВт + 5,5 кВт)
- Два магазина инструмента (2 + 10 позиций)
- Два нижних фрезерных узла (3,5 кВт + 3,5 кВт)
- Минимальный размер детали - 75 х 35 мм
- Скорость движения: 140/90/50 м/мин
- Полная интеграция с БАЗИС и поддержка стандартов DXF, XLS, XML, MPR
- Визуализация обработки двухсторонней карты присадки
- Работа со СКАНЕРОМ штрих-кода (идет в комплекте)
Конструктивные преимущества
 | СТАНИНА С ПОРТАЛОМ ДЛЯ ОСНОВНЫХ УЗЛОВЭто фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации. |
 | ДВА РЕЖИМА РАБОТЫДва режима работы: заготовка выдается обратно оператору или на другую сторону |
 | КОМПЬЮТЕР+XML / MPR, ПРОСТОТА В ЭКСПЛУАТАЦИИ
|

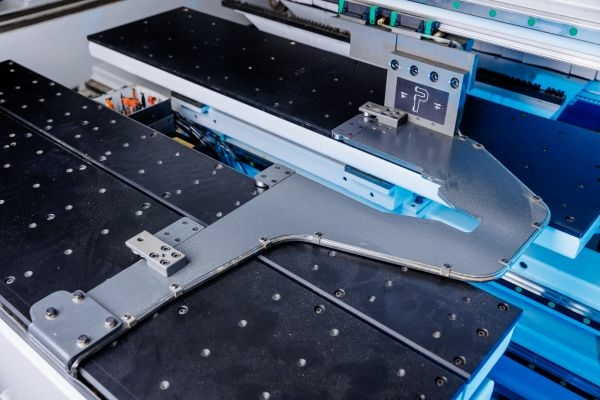

 | ЗАХВАТ ДЛЯ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. |
 | РАБОЧИЙ СТОЛРабочий стол оснащен воздушной подушкой. Секции в рабочей зоне перемещаются влево и вправо. |
 | ПОЗИЦИОНИРОВАНИЕВозможность выбрать один из режимов двойного позиционирования в соответствии с размером панели, в результате более высокая точность и эффективность при позиционировании. |
 | БОКОВОЙ ВЫРАВНИВАТЕЛЬБоковой выравниватель обеспечивает точность работы |

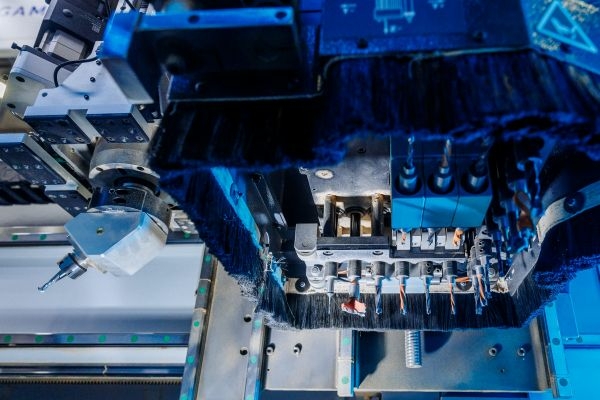

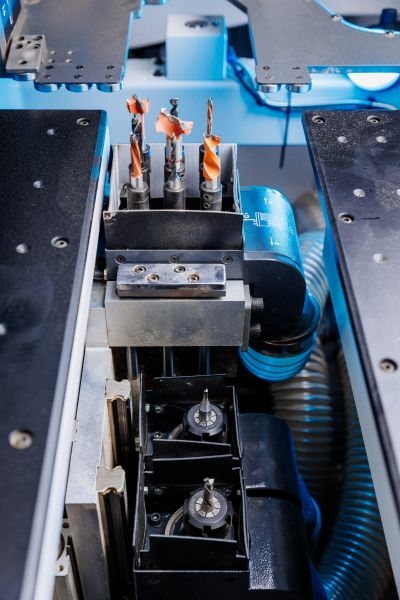

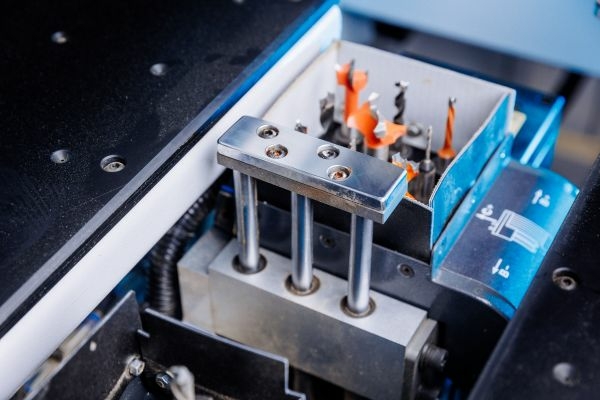

 | КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУППВерхняя сверлильная группа:
Два фрезерных узла:

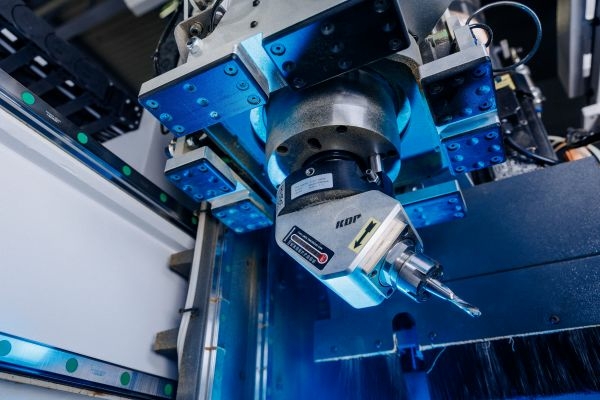

Поворотная ось С |

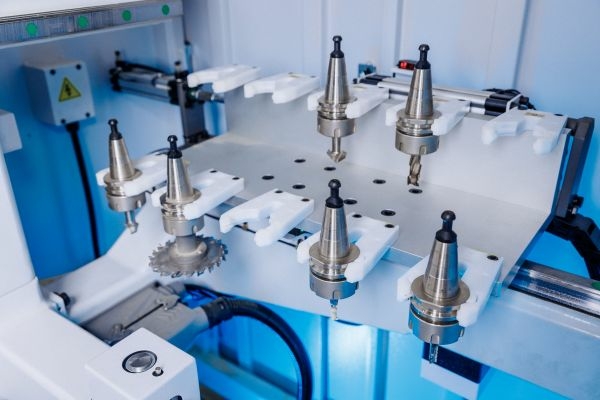

 | МАГАЗИН ИНСТРУМЕНТА
|
 | ВЕРТИКАЛЬНЫЙ ПРИЖИМ ПРИ ФРЕЗЕРОВАНИИВерхний фрезерный шпиндель оснащен мощным вертикальным прижимом с двумя прижимными элементами. Повышает точность фрезерования, и предотвращает повреждение заготовки. |
 | ИНТЕГРИРОВАННЫЙ КОНВЕЙЕР УДАЛЕНИЯ ОБРЕЗКОВ, СТРУЖКИ, ПЫЛИ |
 | СКАНЕР СЧИТЫВАНИЯ ШТРИХ-КОДОВСканер для считывания штрих-кодов входит в базовое оснащение станка. |
 | СТАНОК ОСНАЩЕН ПРОМЫШЛЕННЫМ КОМПЬЮТЕРОМ НА БАЗЕ WINDOWSИнтерфейс управления станком русифицирован |
 | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕПрограммное обеспечение позволяет сделать симуляцию и рассчитать время обработки. |
 | СТАНОК ИНТЕГРИРОВАН С ПРОГРАММОЙ "БАЗИС"Станок интегрирован с программой «Базис» |
Технические характеристики станка
| Сверлильно-присадочный центр с ЧПУ KDT KD-612G | |
| Длина заготовки | 70-2800 мм |
| Ширина заготовки | 50-1200 мм 35-1000 мм |
| Толщина заготовки | 9-60 мм |
| Скорость перемещения захватов по оси Х | 140 м/мин |
| Макс. скорость по оси Y | 90 м/мин |
| Макс. скорость по оси Z | 50 м/мин |
| Верхняя сверлильная группа | 14V + 10H |
| Верхний фрезерный узел | 9 + 5,5 кВт |
| Линейный магазин с авто сменой инструмента | 10 позиций |
| Нижняя сверлильная группа | 9V |
| Нижний фрезерный узел | 3,5 + 3,5 кВт |
| Диаметр аспирационного патрубка | 200 + 100 мм |
| Размеры станка (ДхШхВ) | 6040 х 3252 х 2190 мм |
| Установленная мощность | 36,27 кВт |
| Рабочее давление | 0,6 Бар |
| Потребление воздуха | 450 л/мин |
| Производительность аспирации | 6150 м3/час |
