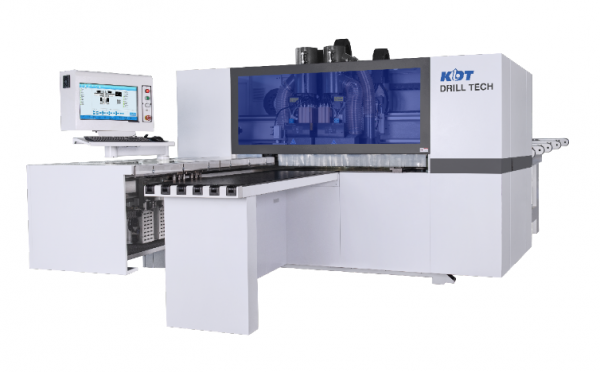

Сверлильно-присадочный центр с ЧПУ KDT KD-612KHSZ

0.0 (голосов 0)
Артикул: sverlilno-prisadochnyy-tsentr-s-chpu-kdt-kd-612khsz Код товара: 104988
Под заказ
0 ₽
Купить в 1 клик
Сверлильно-присадочный центр с ЧПУ KDT KD-612KHSZ
Сверлильно-присадочный центр с ЧПУ KDT KD-612KHSZ
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: Liga (Китай)

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ LIGA

  • Больше 100 единиц оборудования в наличии.
  • Склад в Московской области (Лосино-Петровский)
  • Склад в Москве (Щелково)
  • Поможем с доставкой по РФ.
  • Отгрузка в день оплаты.

Назначение

Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон. Фрезеровка криволинейных и прямых пазов.

Компоновка верхней сверлильной группы: 26 – вертикальных, 12 - горизонтальных шпинделей.

Компоновка нижней сверлильной группы: 9-вертикальных шпинделей.

В стандартной комплектации установлены два фрезерных узла, верхний (5,5 кВт) + нижний (3,5 кВт)

Воздушный стол с двойным перемещением: может гибко перемещаться в соответствии с положением отверстия для повышения точности сверления.

Интегрированный конвейер удаления обрезков, стружки, пыли.


Особенности станка

Особенности модели KD-612KHSZ
  • Работа с картами присадки из программы «Базис-мебельщик»
  • При одновременной работе двух верхних сверлильных голов min расстояние между сверлами 96 мм.
  • Двойные захваты с max скоростью перемещения 140м/мин по направляющим 5,5м.
  • Пазовальный узел (Пила)
  • Два фрезерных узла в комплектации (Верхний 5,5кВт+ Нижний 3,5 кВт)
  • Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
  • Магазин автоматической смены инструмента
  • Автоматическая смазка направляющих перемещения по X и Y
  • Двойное позиционирование деталей в зависимости от размеров.
  • Два варианта выгрузки деталей из станка «назад/вперед»
  • Возможна имитация процесса обработки и прогнозирование времени обработки.
  • Статистика рабочего процесса в режиме реального времени.

Конструктивные преимущества

ДВА РЕЖИМА РАБОТЫ

Два режима работы: заготовка выдается обратно оператору или на другую сторону.

КОМПЬЮТЕР+XML / MPR, ПРОСТОТА В ЭКСПЛУАТАЦИИ

  • Работа с картами присадки из программы «Базис-мебельщик»

  • Формат файлов MPR, XML, DXF

  • Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла

    • ЗАХВАТ ЗАГОТОВОК

    Два автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT.

    РАЗМЕР ДЕТАЛИ

  • Минимальный размер детали 70 х 35 мм

  • Максимальная длина 2800 мм

  • Максимальная ширина детали 1200 мм




    • КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУПП

    Компоновка верхней сверлильной группы:

  • 26 – вертикальных шпинделей

  • 12 – горизонтальных шпинделей

    • Компоновка нижней сверлильной группы:

  • 9 – вертикальных шпинделей

    • В стандартной комплектации установлены два фрезерных узла, верхний (5,5 кВт) + нижний (3,5 кВт)

    МАГАЗИН СМЕНЫ ИНСТРУМЕНТОВ

  • Фрезерный агрегат с автоматической сменой инструмента

  • Фрезерный агрегат оснащен функцией автоматической смены инструмента. На станине установлен линейный магазин смены на 5 инструментов.

  • Возможно использование агрегатной оснастки (угловых передач)

  • Доступны операции торцевого пазования и фрезерования под ломело и скрытую петлю

    • ПАЗОВАЛЬНЫЙ УЗЕЛ

    Пазовальный узел ф120*20*4 мм

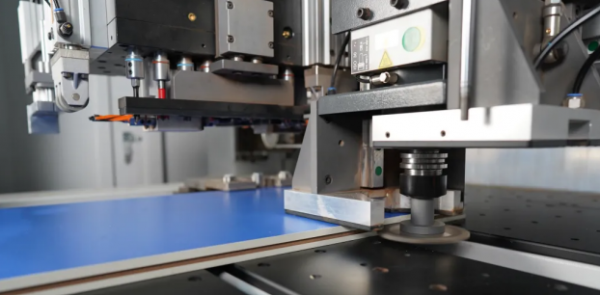

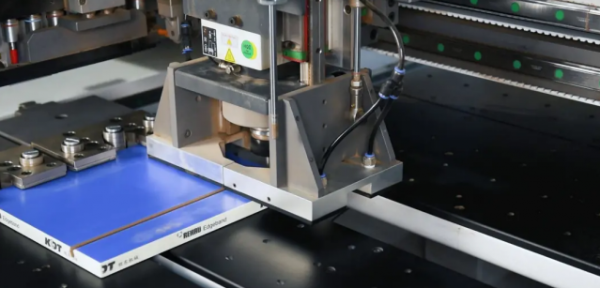

    ВЕРТИКАЛЬНЫЙ ПРИЖИМ ПРИ ФРЕЗЕРОВАНИИ

    Верхний фрезерный шпиндель оснащен мощным вертикальным прижимом с двумя прижимными элементами. Повышает точность фрезерования, и предотвращает повреждение заготовки.

    СКАНЕР СЧИТЫВАНИЯ ШТРИХ-КОДОВ

    Сканер для считывания штрих-кодов входит в базовое оснащение станка.

    РАБОЧИЙ СТОЛ

    Рабочий стол оснащен воздушной подушкой.

    ВИЗУАЛИЗАЦИЯ ПРОГРАММЫ ОБРАБОТКИ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ

    Программное обеспечение позволяет имитировать путь обработки исполнительных агрегатов. Теперь возможно спрогнозировать время обработки, до начала запуска программы на станке. Визуализация обработки — это новый шаг на пути к эффективному и высокотехнологичному производству. Программное обеспечение позволяет снимать расширенную статистику о работе станка и количестве изготовленных деталей.

    СТАНОК ИНТЕГРИРОВАН С ПРОГРАММОЙ "БАЗИС"

    Станок интегрирован с программой «Базис».

    Технические характеристики станка

    Наименование KD-612KHSZ
    Длина заготовки, мм 200-2800
    Ширина заготовки, мм 50-1200
    35-50 ( L≤1000mm)
    Толщина заготовки, мм 9-60
    Ширина заготовок для пазования, мм 50-800
    Размер пильного диска, мм ф120*20*4
    Скорость перемещения захватов заготовки, м/мин (Х) 140
    Макс. скорость по оси, м/мин (Y) 75
    Макс. скорость по оси, м/мин (Z) 30
    Кол-во вертикальных шпинделей (Верхняя группа) 26
    Кол-во горизонтальных шпинделей (Верхняя группа) 12
    Кол-во вертикальных шпинделей (Нижняя группа) 9
    Фрезерный узел (верхний + нижний), кВт 5,5 + 3,5
    Шпиндель присадочной группы, кВт 2*2,2
    Диаметр аспирационного патрубка, мм 200mm*2
    150mm*2
    Размеры станка, мм (ДхШхВ) 6040*2855*2190
    Установленная мощность, кВт 30
    Рабочее давление, Бар 6
    Масса, кг 3500 кг
