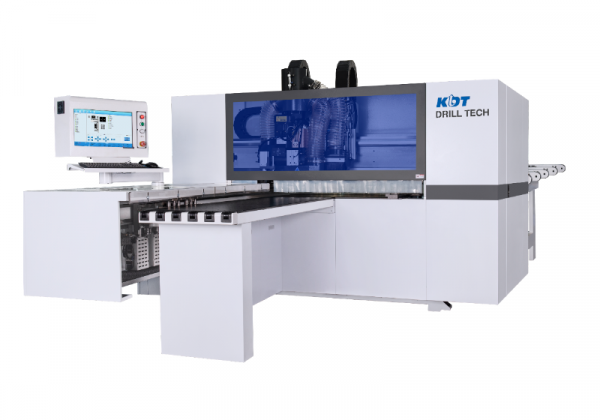

Сверлильно-присадочный центр с ЧПУ KDT KD-612NH
Артикул: sverlilno-prisadochnyy-tsentr-s-chpu-kdt-kd-612nh Код товара: 104993
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон.
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
Выгрузка обработанных деталей назад позволяет увеличить эффективность оборудования. Возможна интеграция со системами автоматизации.
Макс. ширина заготовки 1200 мм
Скорость движения: 140/90/50 м/мин
Визуализация обработки двухсторонней карты присадки
Сканер для считывания карты присадки по штрих-коду
Верхняя сверлильная группа: 13 вертикальных, 10 горизонтальных
Верхний фрезерный узел 5.5 кВт
Нижняя сверлильная группа: 9 вертикальных
Нижний фрезерный узел 3.5 кВт
Особенности станка
Особенности модели KDT KD-612NH
- Макс. ширина заготовки 1200 мм
- Две сверлильные группы
- Сверление с 6 сторон
- Одновременная обработка двух панелей
- Пазовальный узел
- Выгрузка деталей вперед/назад
- Обслуживается одним оператором
- Чтение файлов из БАЗИС
- Визуализация обработки двухсторонней карты присадки
- Прогнозирование времени обработки
- Статистика рабочего процесса
Конструктивные преимущества
 | СТАНИНА С ПОРТАЛОМ ДЛЯ ОСНОВНЫХ УЗЛОВЭто фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации. |
 | ДВА РЕЖИМА РАБОТЫДва режима работы: заготовка выдается обратно оператору или на другую сторону |
| КОМПЬЮТЕР+XML / MPR, ПРОСТОТА В ЭКСПЛУАТАЦИИ | |

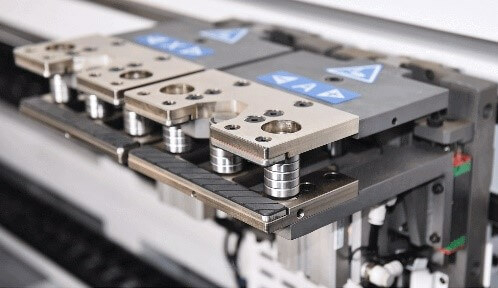

 | ЗАХВАТ ДЛЯ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. |

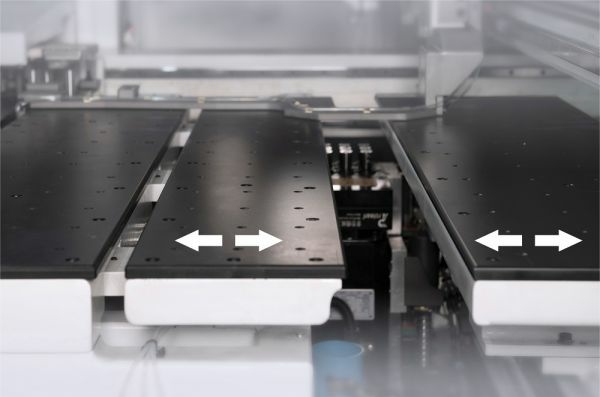

 | РАБОЧИЙ СТОЛРабочий стол оснащен воздушной подушкой. Секции в рабочей зоне перемещаются влево и вправо. |
 | ПОЗИЦИОНИРОВАНИЕВозможность выбрать один из режимов двойного позиционирования в соответствии с размером панели, в результате более высокая точность и эффективность при позиционировании. |
 | БОКОВОЙ ВЫРАВНИВАТЕЛЬБоковой выравниватель обеспечивает точность работы |
 | КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУППВерхняя сверлильная группа: 13 вертикальных, 10 горизонтальных. Нижняя сверлильная группа: 9 вертикальных Два фрезерных узла: верхний (5,5 кВт) + нижний (3,5 кВт) |

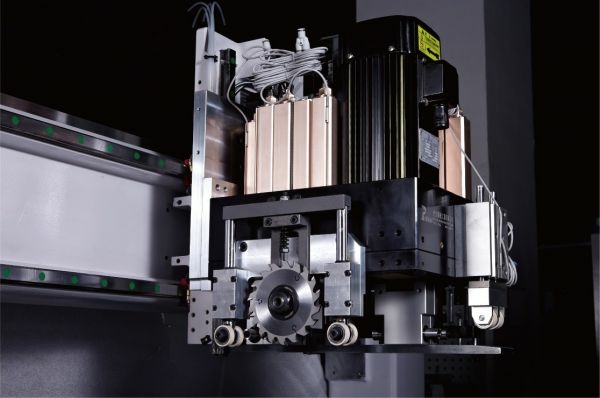

 | ПАЗОВАЛЬНЫЙ УЗЕЛПазовальный узел - Ø120*20*4 мм |

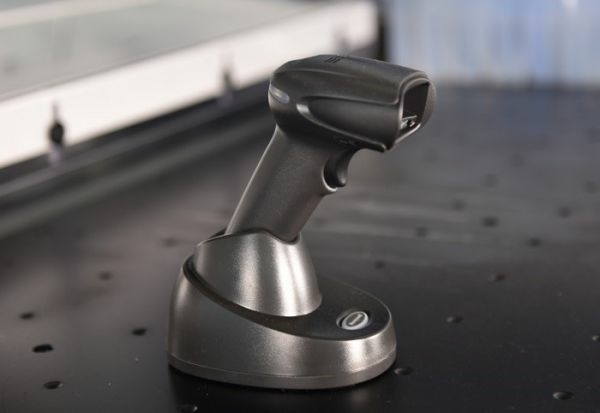

 | СКАНЕР СЧИТЫВАНИЯ ШТРИХ-КОДОВСканер для считывания штрих-кодов входит в базовое оснащение станка |
 | СТАНОК ОСНАЩЕН ПРОМЫШЛЕННЫМ КОМПЬЮТЕРОМ НА БАЗЕ WINDOWSИнтерфейс управления станком русифицирован |
 | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕПрограммное обеспечение позволяет сделать симуляцию и рассчитать время обработки |
 | ИНТЕГРАЦИЯ С "БАЗИС"Станок интегрирован с программой "Базис" и "К-3". |
Технические характеристики станка
| Наименование | KDT KD-612NH |
|---|---|
| Длина заготовки, мм | 70-2800 |
| Ширина заготовки, мм | 50-1200 35-50 (L≤1000) |
| Толщина заготовки, мм | 9-60 |
| Ширина заготовок для пазования, мм | 50-850 |
| Размер пильного диска, мм | ф120*20*4 |
| Скорость перемещения захватов заготовки (Х), м/мин | 140 |
| Max. скорость по оси (Y), м/мин | 90 |
| Max. скорость по оси (Z), м/мин | 50 |
| Кол-во вертикальных шпинделей сверху, шт | 13 |
| Кол-во горизонтальных шпинделей сверху, шт | 10 |
| Кол-во вертикальных шпинделей снизу, шт | 9 |
| Фрезерный узел (верхний + нижний), кВт | 5,5 x 3,5 |
| Шпиндель присадочной группы, кВт | 2 x 2,2 |
| Диаметр аспирационного патрубка, мм | Ø200 + Ø150 |
| Размеры станка (ДхШхВ), мм | 5900x2620x2190 |
| Установленная мощность, кВт | 22,65 |
| Рабочее давление, Бар | 0,6Mpa |
