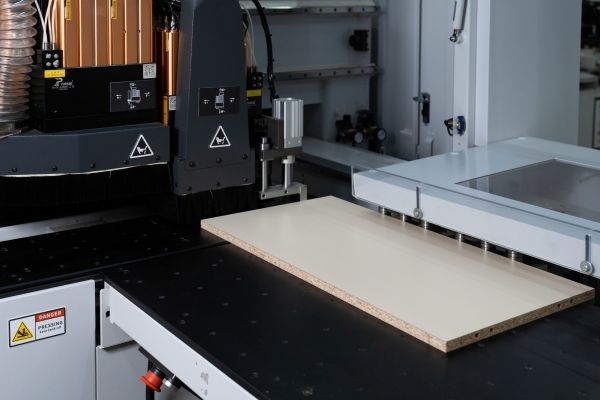

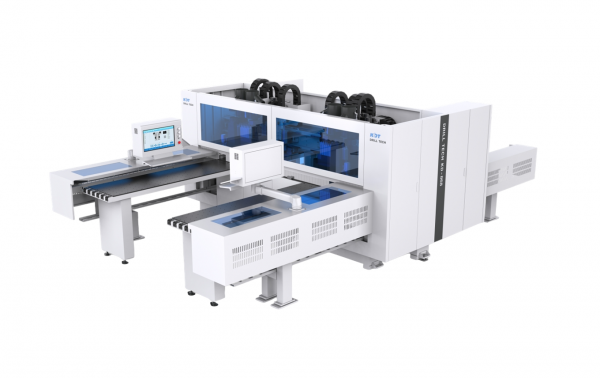

Сверлильно-присадочный центр с ЧПУ KDT KD-868E
Артикул: sverlilno-prisadochnyy-tsentr-s-chpu-kdt-kd-868e Код товара: 104997
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон. Фрезеровка криволинейных и прямых пазов.
Совмещая два станка на одной раме, модель KD-8686E имеет ряд преимуществ перед двумя отдельными станками:
- Экономия стоимости – 22%
- Экономия площади – 30%
- Экономия рабочей силы – 50%
- Подходит для режима массового производства
Максимальная рабочая ширина:
- Левый рабочий стол: 800 мм
- Правый рабочий стол: 650 мм
- Производительность сверления до 480 дет./час
Особенности станка
Особенности модели KD-868E
- 6 Сверлильных групп (106 сверл = 82V + 24H)
- 4 фрезерных узла (Верхние 5,5 кВт + Нижние 3,5 кВт)

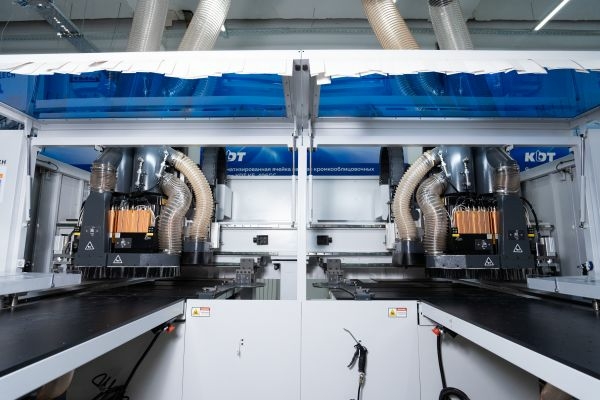

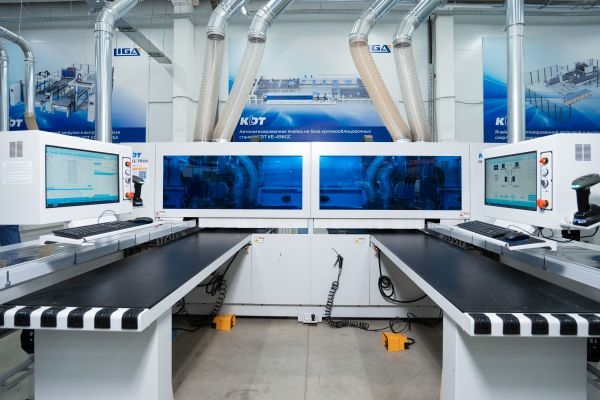

- 2 независимые рабочие зоны
- Одновременная обработка 2-х панелей в рамках одного рабочего цикла
- Система сканирования штрихкодов на входе
- Работа с картами присадки из программы «Базис-мебельщик»
- Чтение форматов файлов MPR, XML, DXF
Конструктивные преимущества
 | СТАНИНА С ПОРТАЛОМ ДЛЯ ОСНОВНЫХ УЗЛОВЭто фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации. |
 | ПОЗИЦИОНИРОВАНИЕВозможность выбрать один из режимов двойного позиционирования в соответствии с размером панели, в результате более высокая точность и эффективность при позиционировании. |

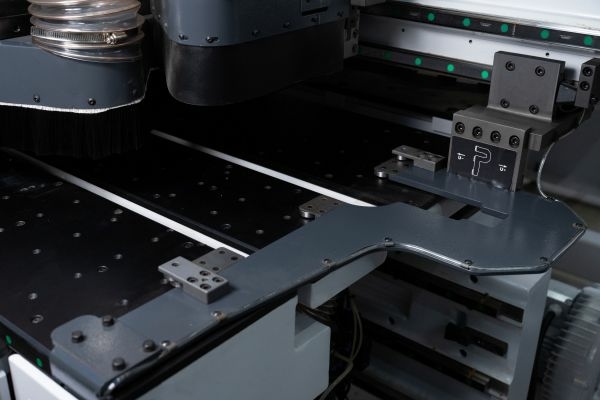

 | БОКОВОЙ ВЫРАВНИВАТЕЛЬБоковой выравниватель обеспечивает точность работы. |
 | КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУППВерхняя группа:
Нижняя группа:
|
 | ВЕРТИКАЛЬНЫЙ ПРИЖИМ ПРИ ФРЕЗЕРОВАНИИВерхний фрезерный шпиндель оснащен мощным вертикальным прижимом с двумя прижимными элементами. Повышает точность фрезерования, и предотвращает повреждение заготовки. |
 | ЗАХВАТ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. Мин. деталь 75х35 мм. |
 | РАБОЧИЙ СТОЛРабочий стол в зоне обработки оснащен воздушной подушкой. Секции в рабочей зоне перемещаются влево и вправо в соответствии с технологией обработки. |
 | СКАНЕР СЧИТЫВАЯ ШТРИХ-КОДОВСканер для считывания штрих-кодов и QR-кодов входит в базовое оснащение станка.
|

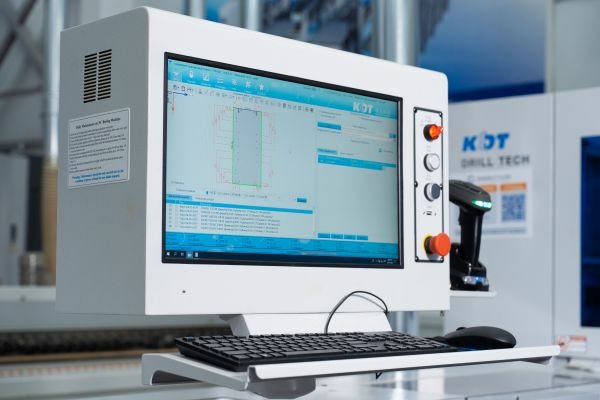

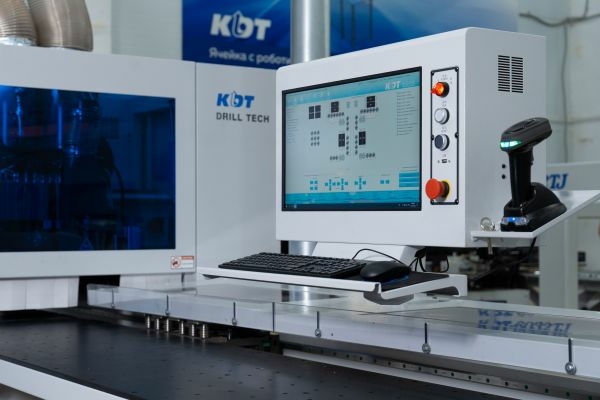

 | СТАНОК ОСНАЩЕН ПРОМЫШЛЕННЫМ КОМПЬЮТЕРОМ НА БАЗЕ WINDOWSИнтерфейс управления станком русифицирован. |
 | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕПрограммное обеспечение позволяет сделать симуляцию и рассчитать время обработки. |
 | ИНТЕГРАЦИЯ С «БАЗИС»Станок интегрирован с программой «БАЗИС». |
Технические характеристики станка
| Наименование | KD-868E |
| Длина заготовки, мм | 75-2800 |
| Ширина заготовки, мм | 35-800 35-650 |
| Толщина заготовки, мм | 10-60 |
| Скорость перемещения захватов заготовки, м/мин (Х) | 140 |
| Макс. скорость по оси, м/мин (Y) | 90 |
| Макс. скорость по оси, м/мин (Z) | 50 |
| Кол-во вертикальных шпинделей (Верхняя группа) | (16+16) х 2 |
| Кол-во горизонтальных шпинделей (Верхняя группа) | (6+6) х 2 |
| Кол-во вертикальных шпинделей (Нижняя группа) | 9 х 2 |
| Фрезерный узел (верхний + нижний), кВт | (5,5 + 3,5) х 2 |
| Шпиндель присадочной группы, кВт | 2,2х6 |
| Диаметр аспирационного патрубка, мм | Ø200х4 + Ø150х2 |
| Размеры, мм (ДхШхВ) | 6040 х 4000 х 2190 |
