Оцилиндровочный станок Терем 10000B

Оцилиндровочный станок Терем 10000B

Преимущества:

• Высокая производительность
• Простая настройка и использование
• Надежность и долговечность
• Гарантированное качество обработки деталей

Особенности:

• Мощность: 10 кВт
• Диаметр обрабатываемых деталей: до 1000 мм
• Точность обработки: до 0,1 мм
• Автоматическая система управления

Назначение:

Оцилиндровочный станок Терем 10000B предназначен для точной обработки цилиндрических деталей различных размеров и форм.

Сферы применения:

• Машиностроение
• Авиационная промышленность
• Автомобильное производство
• Энергетика

Ключевые слова:

Оцилиндровочный станок, Терем 10000B, промышленное оборудование, обработка деталей, машиностроение, авиация, автомобильное производство, энергетика.

Станок оцилиндровочный «Терем-10000M» предназначен для изготовления оцилиндрованного бревна. В виде сырья можно использовать помимо пиловочника, брус, брёвна с повышенной кривизной, сучковатостью и конусностью.

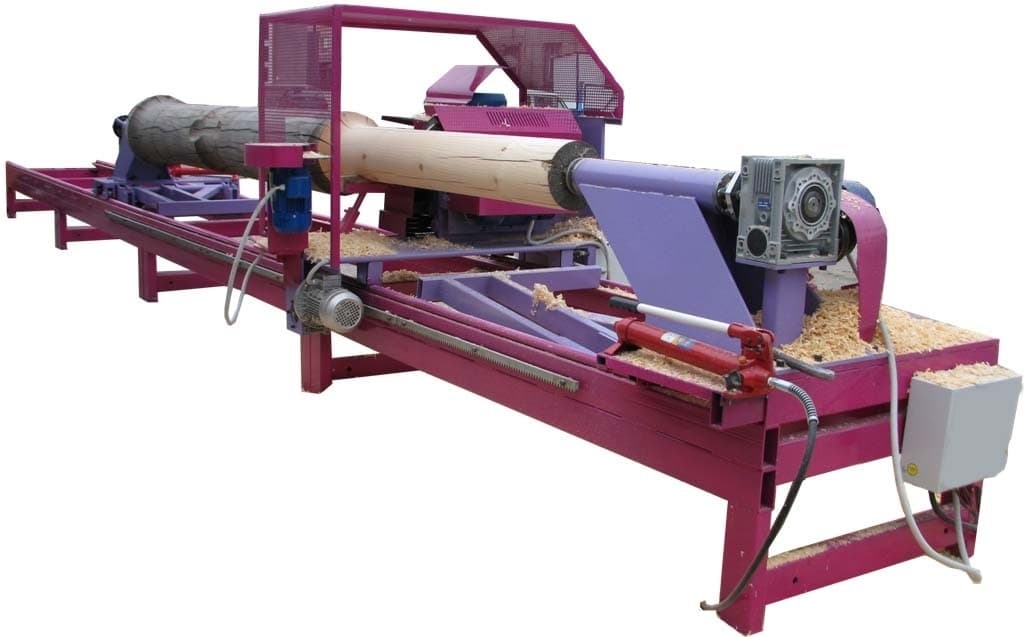

Описание оцилиндровочного станка  Терем 10000B

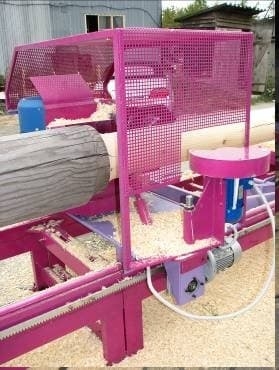

• Узлы станка расположены на пространственной раме длинной 10 метров, состоящей из четырёх частей. Бревно зажимается между приводной передней бабкой и подвижной задней бабкой  ручным механизмом зажима. Обдирочный и чистовой фрезерные узлы находятся на каретке, приводимой  мотор-редуктором и парой шестерня-зубчатая рейка, что обеспечивает плавность хода.
• Точность геометрии изделий обусловлена тем, что каретка перемещается по калиброванным рельсам, а так же за счёт применения поддерживающего люнета, исключающего провисание бревна. Заготовка центруется гидравлическими подъёмниками 2?10 тонн. Передний подъёмник находится под приводной бабкой, задний привязан к задней подвижной бабке и передвигается вместе с ней.
• Обдирочная фреза работает вдоль волокна, что позволяет увеличить максимальный съём до 120 мм в радиусе за один проход. Кроме того, отсутствие вибрации позволяет производить чистовую обработку одновременно с черновой при максимальном съёме. Исключена возможность неверной установки оператором ножей, и качество поверхности зависит только от заточки инструмента (периодичность заточки 25-30 м3 по выходу). Применены легко затачиваемые бланкетные ножи (сталь HSS). В данной модели за счёт перемещения инструмента только по горизонтальной оси сведены к минимуму возможные ошибки оператора. Черновая фреза имеет только два положения, а чистовая - одно, для каждого конкретного размера, то есть перестроек, при которых можно уйти от размера минимум.
• Оптимальные режимы резания подбираются оператором за счёт изменения скорости подачи каретки частотным преобразователем (MITSUBISHI). Станок поставляется в комплекте с инструментом. В качестве опций - пильный узел для выборки компенсационного паза. Продольный (укладочный) паз может иметь как округлый, так и трапецевидный профиль.
• Выборка чашки на оцилиндровочном станке не производится. Это соответствует нашей позиции по отношению к рентабельности домостроительного участка в целом. Практика показала, что нарезку «чашки», торцовку, выборку обсадного паза экономически выгоднее и точнее производить на отдельном оборудовании.

Технические характеристики оцилиндровочного станка  Терем 10000B

Комплектация

• Станок Терем 10000B.
• Руководство по эксплуатации.
• Упаковка.

В транспортном положении станок имеет 2 места: 2500х900х1800 и 2500х1500х1500

• Масса, кг 2050
• Модель 10000B
• Type Оцилиндровочный станок терем
