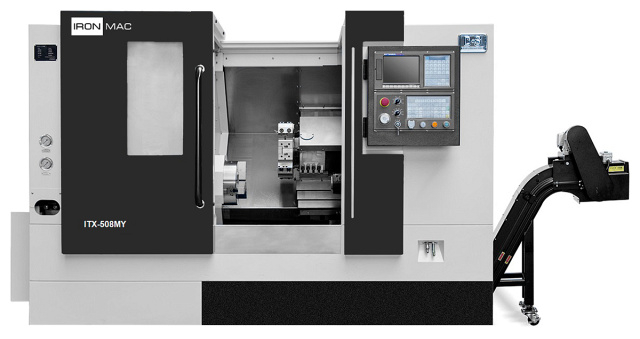

Токарно-фрезерный обрабатывающий центр IRONMAC ITX-508MY
(голосов 0)
Артикул: 9807314itx_508my_2 Код товара: 105257
На складе: 2 шт.
Токарно-фрезерные обрабатывающие центры IRONMAC ITX-MY предназначены для комплексной обработки сложных по конфигурации деталей с применением функции фрезерования, вне осевого сверления, нарезания резьбы, а также обработки стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения. IRONMAC ITX-508MY позволяет максимально повысить производительность. Оператор принимает минимальное участие в работе оборудования. На станке производятся следующие операции: Токарные обрабатывающие центры серии ITX применяются:
Область применения IRONMAC ITX-508MY
Токарные обрабатывающие центры серии ITX применяются: Изготовление фитингов и соединительных деталей: Автомобильная промышленность Авиационная промышленность Двигателестроение
Схемы обработки IRONMAC ITX-508MY
 |
Осевое сверление |
 |
Внеосевое сверление |
 |
Торцевое сверление |
 |
Развёртывание |
 |
Внеосевое развёртывание |
 |
Торцевое развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Контурное фрезерование |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности IRONMAC ITX-508MY
 |
Система ЧПУ В базовой комплектации установленаСистема ЧПУ HNC 808. Русифицированное меню оператора. Все основные компоненты системы ЧПУ: контроллер, привода, усилители изготовлены фирмой HCNC. Только за счёт этого достигается высокая функциональность, исключительная надёжность. Инновационное программное обеспечение и аппаратная часть гарантируют высокую производительность, точность и качество обрабатываемых изделий. |
 |
Станина Цельнолитая наклонная станина собственного производства. из чугуна высокого качества марки. Наклон станины 35° обеспечивает оптимальное распределение нагрузки, обеспечивает прочную поддержку револьверной головки в процессе резания. Сочетание наклонной станины под углом 35° и линейных направляющих позволяет обеспечить силовое резание с чистовой обработкой стальных деталей в закалённом состоянии с твердостью до 45 HRC. |
 |

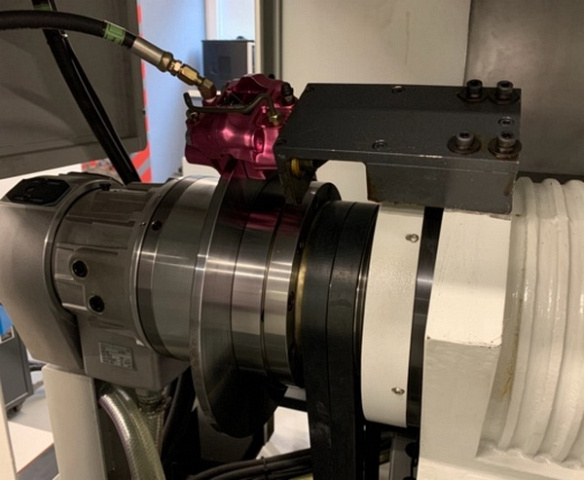

Шпиндель Используется высокоточный шпиндель, с осью Y. В шпинделе применяются двойные роликовые радиальные и упорные подшипники, обеспечивая максимальную жёсткость на тяжёлых режимах обработки и повышенных нагрузках на шпиндель. Гидравлический тормоз шпинделя обеспечивает плавное движение и жёсткую фиксацию детали - при обработке фрезерованием. Обороты - 4000 об/мин. |
 |

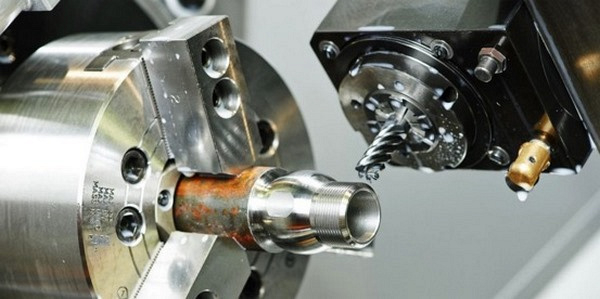

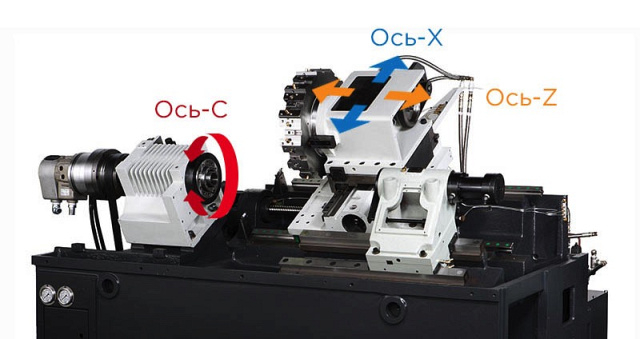

Функция фрезерования Токарные станки серии ITX-508MY оснащены осью «С» шпинделя и револьверной головой с приводным инструментом. Такая компоновка позволяет использовать фрезерную функцию, которая значительно расширяет технологические возможности станка: производить фрезерование, осевое сверление и растачивание, нарезание резьбы и другие технологические операции. |
 |

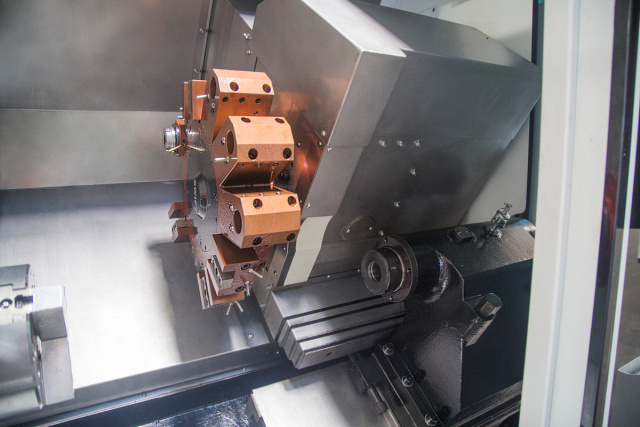

Револьверная головка с приводным инструментом (BMT55) Установлена сервоприводная револьверная голова фирмы SANHE (Китай) на 12 позиций с приводным инструментом, тип крепления - BMT55. Система крепления BMT имеет преимущество в жесткости крепления инструментальных блоков. Вращение инструмента осуществляется непосредственно через прямой привод от серво-двигателя. За счёт этого достигается высокий крутящий момент Максимальные обороты - 4000 об/мин. |
 |
Система измерения инструмента Автоматическая система измерения инструмента с электроприводом RENISHAW HPMA, является частью автоматизированного процесса обработки. Выполняет обнаружение повреждений и износ режущей кромки инструмента. Автоматическая корректировка управляющей программы, для поддержания заданной точности при обработке. Исключает из технологического процесса простои оборудования и брак. |
 |
Токарный патрон В базовой комплектации установлен самоцентрирующийся 3-х кулачковый патрон фирмы Chandox (Тайвань) с гидроприводом. Изготовлен из износостойкой стали. Предназначен для зажима заготовок цилиндрической симметричной формы. |
 |

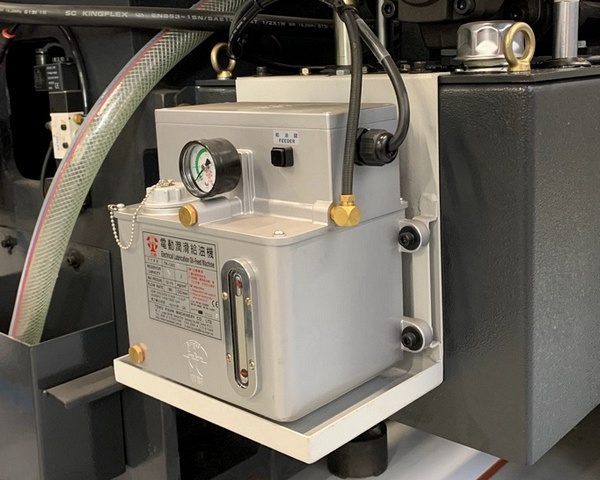

Автоматическая система смазки Автоматическая система смазки обеспечивает централизованную впрыск масла по основным движущимся элементам - ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка времени впрыска осуществляется через контроллер панели ЧПУ. Система смазки компактно встроена в корпус станка. Оповещение на панели оператора об минимальном уровне или окончании масла в резервуаре. |
 |

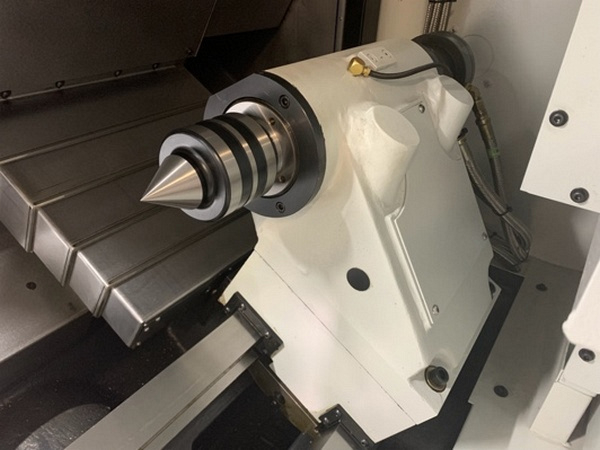

Задняя бабка Предназначена для поддержания длинных и тяжелых заготовок, для увеличения жесткости и точности обработки. Широкие направляющие перемещения скольжения задней бабки гарантируют высокую жёсткость и точность при тяжелых режимах резания. Перемещение задней бабки осуществляется путём зацепления штока задней бабки и перемещается приводом суппорта. |
 |

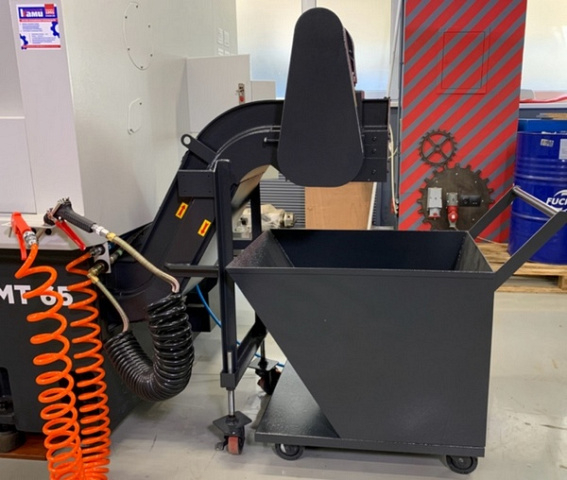

Конвейер удаления стружки В стандартной комплектации встроен ленточный конвейер для удаления стружки. Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки. |
 |

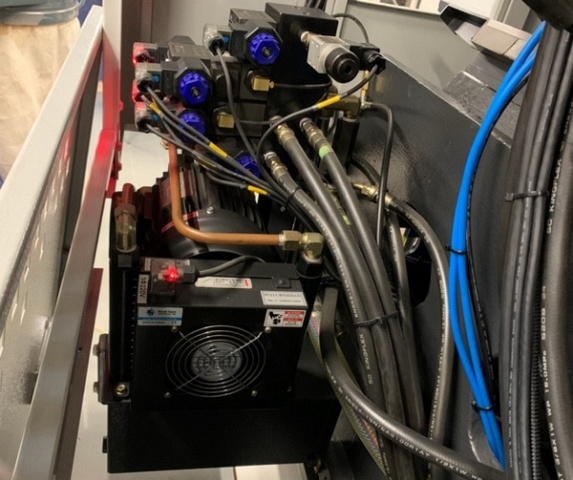

Гидростанция В станке вмонтирована компактная гидравлическая станция. Предназначена для зажима-разжима гидравлического токарного патрона, задней бабки, работы гидравлического тормоза на шпинделе и др. гидравлических компонентов станка. |
 |
Подготовка для пруткоподатчика Для работы с прутком и соединения с автоматическим устройством подачи прутка, на станке смонтированы необходимые разъёмы для подключения. В электрошкафу подведены кабели и подключены необходимые электрические платы для синхронизации работы прутокподатчика со станком. В процессе эксплуатации станка, подключение пруткоподатчика не составит затруднений у обычного оператора. |
Комплектация IRONMAC ITX-508MY
Стандартная
Дополнительная
 |
Система ЧПУ Fanuc 0i TF Система ЧПУ Fanuc 0i TF. Русифицированное меню оператора. Все основные компоненты системы ЧПУ: контроллер, привода, усилители изготовлены фирмой FANUC. Только за счёт этого достигается высокая функциональность, исключительная надёжность при средней наработке не менее 50 лет. Инновационное программное обеспечение и аппаратная часть гарантируют высокую производительность, точность и качество обрабатываемых изделий. |
 |
Система ЧПУ SIEMENS Система ЧПУ Sinumerik 828D, производства Германия. Предназначена для токарных и обрабатывающих центров. Располагает расширенными технологическими функциями и универсальными методами программирования, включая функцию ShopTurn. Которая предлагает оператору все для быстрого и простого перехода от чертежа к детали графически в форме рабочего плана. |
 |
Автоподатчик прутка DH-65/65L |
 |
Маслоотделитель (сепаратор СОЖ) Маслоотделитель или сепаратор СОЖ служит для удаления плавающего масла с поверхности СОЖ диском из нержавеющей стали со специальным покрытием для налипания масла. Удаляется масло, чистая СОЖ поступает обратно в систему охлаждения. Значительно продлевается срок службы использования СОЖ. |
 |
Уловитель масляного тумана Эффективно собирает масляный туман во время работы и, при необходимости, обеспечивает возврат собранного масла обратно в станок. Применяются на металлообрабатывающем производстве образуется масляный туман после применения смазочно-охлаждающей эмульсии и различных масел. Постоянное осаждение капель тумана на поверхностях пола, стен и оборудования в цехе приводит к нарушению условий гигиены труда. |
 |
Уловитель готовых деталей Позволяет автоматизировать процесс работы при поточном производстве, исключая присутствие оператора в рабочей зоне и сокращая время простоя оборудования. Максимальный диаметр детали: Ø50 ммМаксимальная длина изделия: 150 ммМаксимальный вес: 2 кг |
Технические характеристики IRONMAC ITX-508MY
| Характеристика | Значение |
|---|---|
| ЦЕНА | 8 243 310 ₽ |
| Макс. диаметр вращения, мм | 550 |
| Макс. диаметр точения, мм | 300 |
| Макс. длина точения, мм | 550 |
| Макс. диаметр прутка, мм | 50 |
| Тип направляющих | Качения |
| Угол наклона станины, ° | 35 |
| По оси X, мм | 240 |
| По оси Y, мм | ±50 |
| По оси Z, мм | 680 |
| Конус | A2-6 |
| Обороты шпинделя, об/мин | 50 - 4000 |
| Диаметр отверстия шпинделя, мм | 62 |
| Размер патрона, дюйм | 8 |
| Макс. диаметр прутка, мм | 50 |
| Мощность шпинделя, кВт | 17 |
| Макс. крутящий момент шпинделя, Нм | 270 |
| Противошпиндель | Нет |
| Система ЧПУ | HCNC / Fanuc / Siemens |
| Приводной инструмент | есть |
| Ось Y | есть |
| Перемещение задней бабки, мм | 100 |
| Перемещение пиноли задней бабки, мм | 100 |
| Конус пиноли задней бабки | MT5 |
| Диаметр пиноли задней бабки, мм | 100 |
| Тип револьверной головки | BMT55 |
| Количество инструментов, шт. | 12 |
| Размер державки инструмента, мм | 25 |
| Макс. диаметр расточного инструмента, мм | 32 |
| Обороты приводного инструмента, об/мин | 4000 |
| Мощность приводного инструмента, кВт | 4 |
| Тип крепления инструментальных блоков | BMT55 |
| Время индексации, с | 0,37 |
| Объём резервуара СОЖ, л | 150 |
| Объём резервуара гидравлики, л | 58 |
| Длина, мм | 3600 |
| Ширина, мм | 2000 |
| Высота, мм | 1900 |
| Вес, кг | 5800 |
