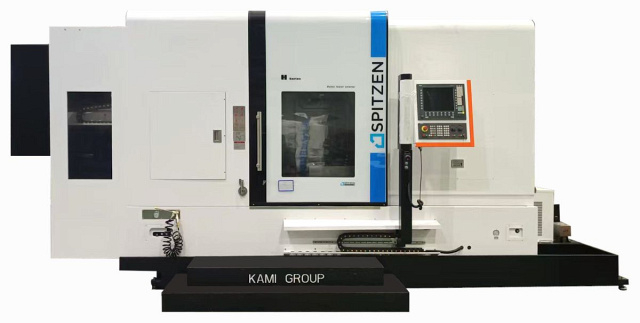

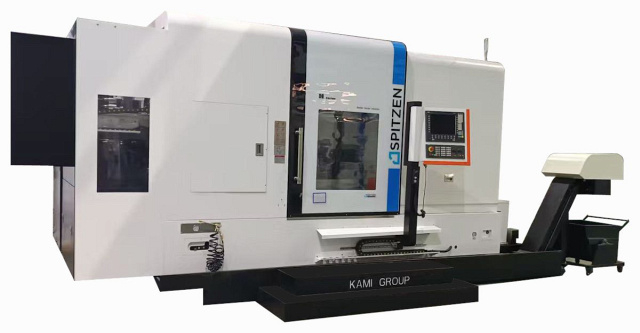

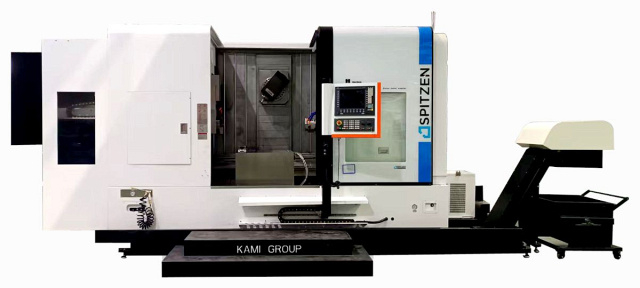

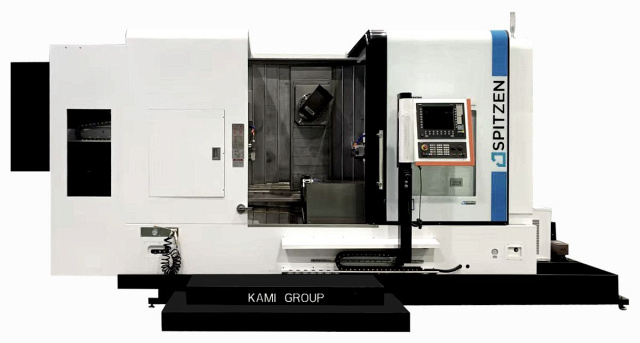

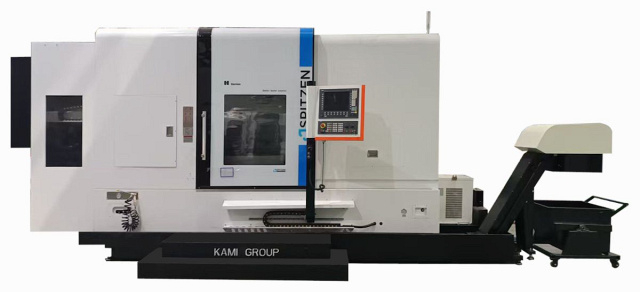

Токарно-фрезерный обрабатывающий центр с осью B SPITZEN H65/1250SY2
(голосов 0)
Артикул: 9997710h65_1250sy2 Код товара: 105897
Под заказ
Многоцелевые станки, сочетающие в себе функции токарного станка с ЧПУ и обрабатывающего центра. Возможность применения всех видов операций за один установ – токарные и расточные операции, фрезерная обработка, сверление, перехват детали от главного ко второму шпинделю и многое другое. Идеально подходит для высокоточной обработки крупногабаритных деталей типа «вал» для большинства видов промышленности. Токарно-фрезерные центры применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, высоколегированных, жаропрочных сталей и чугуна.
Область применения B SPITZEN H65/1250SY2
Токарно-фрезерные центры применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, высоколегированных, жаропрочных сталей и чугуна. Аэрокосмическая промышленность Автомобильная промышленность Авиационная промышленность Примеры деталей
Схемы обработки B SPITZEN H65/1250SY2
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности B SPITZEN H65/1250SY2
 |
Сверхпрочная станина Сверхпрочная станина изготовлена из высококачественного чугуна HT300 и основана на концепции дизайна японского станка MITSUI SEIKI, чтобы обеспечить необходимую жёсткость при тяжелых условиях эксплуатации. Основание выполнено в форме перевернутого треугольника, что увеличивает вес в 2 раза и жесткость в 5 раз по сравнению с традиционными станками с ЧПУ. Благодаря анализу методом конечных элементов (FEA) станина имеет мощные ребра увеличенного сечения - для обеспечения максимальной жесткости на кручение в суровых условиях. После отжига и естественного старения – полностью устраняются внутренние напряжения отливки, что обеспечивает стабильность конструкции в течение длительного времени эксплуатации. |
 |

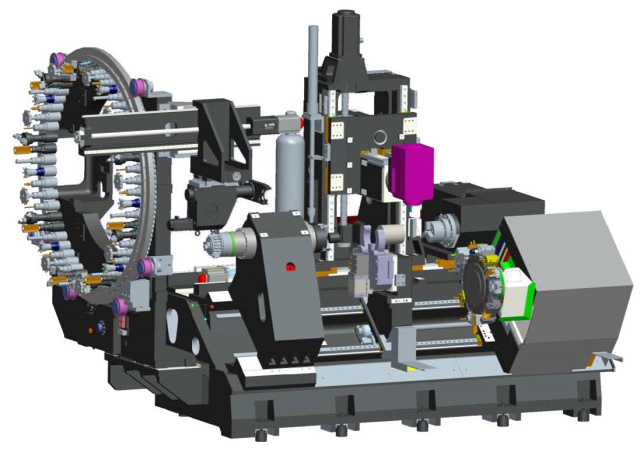

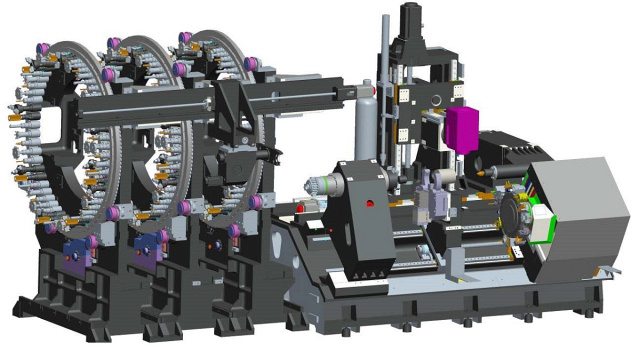

Магазин инструментов Магазин инструментов дискового типа с автоматической сменой от компании Jijing (Тайвань), обеспечивает быструю замену инструмента, стабильность и надежность. Например, японский производитель MAZAK долгие годы использует именно такие магазины инструмента от Jijing. |
 |
Оптические линейки По осям X1/X2, Y1, Z1 - используются оптические линейки MITUTOYO (Япония), с точностью повторного позиционирования - 0,001 мм. Ось B оснащена дисковой оптической линейкой по оси C, с точностью повторного позиционирования - 0,001 мм. Станок оснащен полностью замкнутым контуром управления, что позволяет гарантировать точность станка на протяжении всего срока службы. |
 |
Главный шпиндель и контршпиндель Главный шпиндель и контршпиндель отличаются быстрым динамическим откликом и пониженным уровнем шума по сравнению с традиционным механическим шпинделем. Шпиндель увеличенного диаметра предварительно нагружен для обеспечения высокой жесткости и герметично закреплен в корпусе бабки, что предотвращает попадание влаги и пыли, поэтому не требует никакого дополнительного технического обслуживания. Высокоточные подшипники NSK (Япония) установлены на оптимальном расстоянии друг от друга, смазаны и предварительно нагружены для повышения жесткости шпинделя, точности вращения, низкого тепловыделения и шума. На станке могут использоваться шпиндели с конусами A2-5/A2-6/A2-8 (моторшпиндель), A2-11/A2-15(ременный привод). Двигатель Siemens (Германия) мощностью 11 кВт / 15 кВт / 18,5 кВт / 22 кВт / 30 кВт / 45 кВт / 55 кВт |
 |

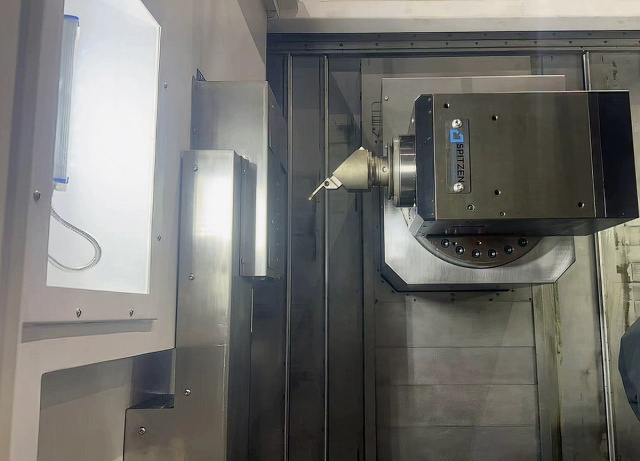

Фрезерный шпиндель Фрезерный шпиндель (ось B) SAUTER (Германия) установлен в центре подвижной колонны. Он отличается повышенной точностью и надежностью, а также высокой производительностью. Модели среднего размера оснащены шпинделями с конусом HSK-T63/Capto 6 на 12 000 об/мин (120 Нм). Более крупные модели оснащены шпинделями с конусом T100/Capto 8 на 10 000 об/мин (265 Нм). |
 |
Револьверная головка (опция) В качестве опции на наклонной части станины станка может быть установлена револьверная головка SAUTER (Германия) на 12 приводных позиций BMT65 мощностью 3,7 / 7,5 кВт (6000 об/мин) для расширения технических возможностей оборудования. |
 |
ШВП и направляющие по осям Для обеспечения высокой точности позиционирования и быстрого перемещения по осям станка - используются высокоточные ШВП THK (Япония) 50 мм и линейные направляющие PMI (Тайвань) 45 мм. ШВП приводятся в движение при помощи серводвигателей переменного тока Siemens (Германия). ШВП предварительно нагружены и оснащены высококачественными подшипниками NSK (Япония), которые обеспечивают точное и плавное перемещение при повышенных нагрузках. |
 |

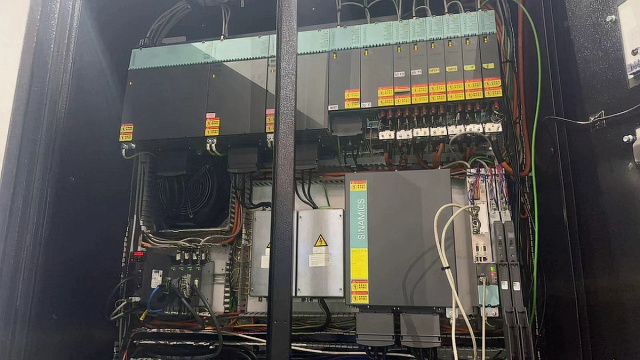

Система ЧПУ Siemens 840 Dsl Станок оснащен системой ЧПУ Siemens 840Dsl (Германия), которая поддерживает одновременную обработку в 5 осях и управление по 7 осям. Система позволяет производить такие операции как точение, фрезерование, сверление, растачивание, шлифование и зубообработка. Она имеет понятный человеко-машинный интерфейс в режиме диалога, поэтому очень удобна в эксплуатации. В ЧПУ Siemens 840Dsl доступен большой выбор дополнительных опций, таких как проверка программы, 3D-графический дисплей, функция диалогового программирования, функция термокомпенсации, функция предотвращения помех, функция компенсации точности вращения и т.д. |
 |
Строгий контроль качества Осуществляется на протяжении всех этапов производства станка - механической обработки и сборки, чтобы гарантировать заказчику идеальные эксплуатационные качества. |
Комплектация B SPITZEN H65/1250SY2
Стандартная
 |
Системой кондиционирования воздуха Станок оснащен системой кондиционирования воздуха для поддержания постоянной температуры и обеспечения стабильной работы электронных компонентов станка. Система так же препятствует попаданию пыли в электрический шкаф. |
 |

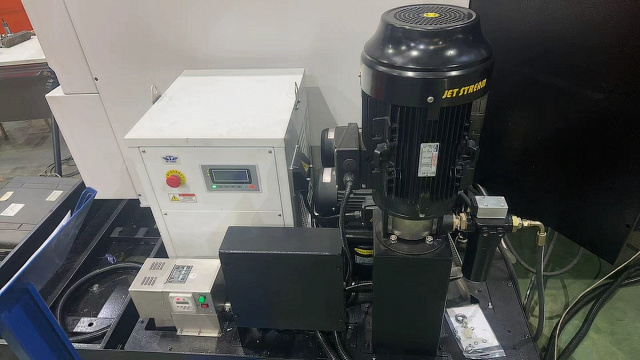

Гидравлическая система Гидравлическая система от DAIKIN (Япония) с высокой мощностью, высокой надежностью и производительностью гарантирует стабильную работу гидравлических узлов станка. |
 |
Автоматическая система смазки Автоматическая система смазки обеспечивает централизованную своевременную смазку основных подвижных элементов станка – ШВП, направляющих, подшипников, что эффективно препятствует износу и многократно увеличивает их срок службы. Система смазки компактно встроена в корпус станка. При низком уровне масла в системе – появляется советующая индикация на панели оператора. |
 |
Маслоотделитель (сепаратор СОЖ) Маслоотделитель (сепаратор СОЖ) дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости.Диск из нержавеющей стали со специальным покрытием (для удаления масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе. |
 |
Автоматический конвейер и насос охлаждающей жидкости Для удаления стружки из зоны резания используется автоматический конвейер (цепной). Возможны два исполнения – задняя выгрузка и боковая. Конвейер включается через M-код или напрямую от пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера. В комплекте поставляется тележка (корзина) для сбора стружки. В автоматический конвейер для стружки встроен насос охлаждающей жидкости с баком. Система охлаждения обеспечивает эффективный отвод тепла из зоны резания, повышая производительность и продлевая срок службы режущего инструмента. |
Дополнительная
 |
Гидравлический поддерживающий люнет Гидравлический поддерживающий люнет от SCHUNK (Германия) |
 |
Приспособление для глубокого растачивания |
 |
Система измерения инструмента |
 |
Система измерения детали |
 |
Уловитель масляного тумана |
 |
Масляное охлаждение шпинделя |
Технические характеристики B SPITZEN H65/1250SY2
| Характеристика | Значение |
|---|---|
| ЦЕНА | 66 384 443 ₽ |
| ЦЕНА ПО АКЦИИ | 56 605 189 ₽ |
| Макс. диаметр вращения, мм | 650 |
| Макс. диаметр точения, мм | 600 |
| Макс. длина точения, мм | 1250 |
| Макс. диаметр прутка, мм | 90 |
| Тип направляющих | Качения |
| Угол наклона станины, ° | 30 |
| По оси X, мм | 700 |
| По оси Y, мм | 45 |
| По оси Z, мм | 1250 |
| Конус | А2-8 |
| Обороты шпинделя, об/мин | 3500 |
| Диаметр отверстия шпинделя, мм | 75 |
| Размер патрона, дюйм | 10 |
| Макс. диаметр прутка, мм | 102 |
| Противошпиндель | есть |
| Конус противошпинделя | А2-6 |
| Обороты противошпинделя, об/мин | 3500 |
| Размер патрона, дюйм | 8 |
| Конус | HSK63T |
| Обороты шпинделя, об/мин | 12 000 |
| Система ЧПУ | Siemens |
| Приводной инструмент | есть |
| Ось Y | есть |
| Обороты приводного инструмента, об/мин | 6000 |
| Мощность приводного инструмента, кВт | 3,7 / 7,5 |
| Тип крепления инструментальных блоков | ВМТ65 |
| Длина, мм | 7657 |
| Ширина, мм | 3460 |
| Высота, мм | 3350 |
| Вес, кг | 25 000 |
