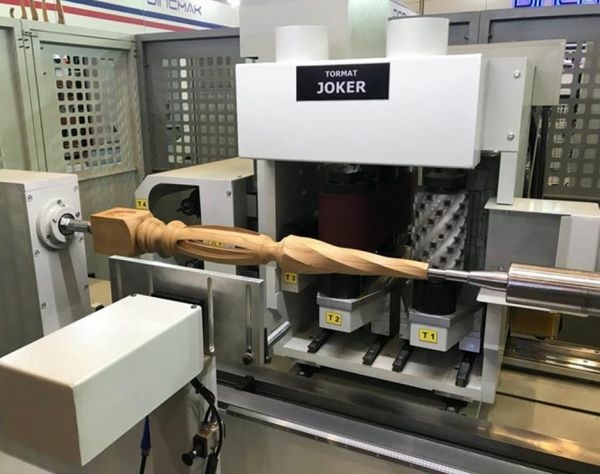

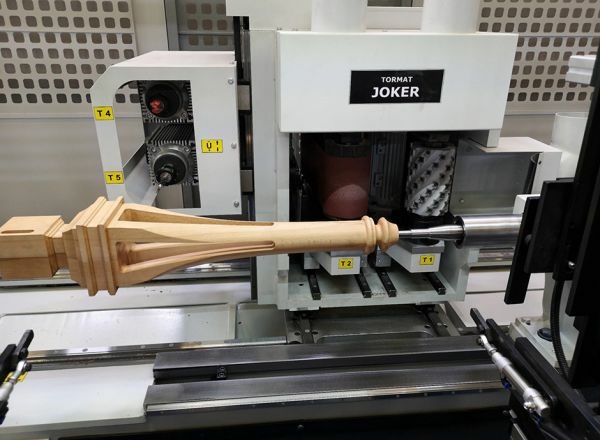

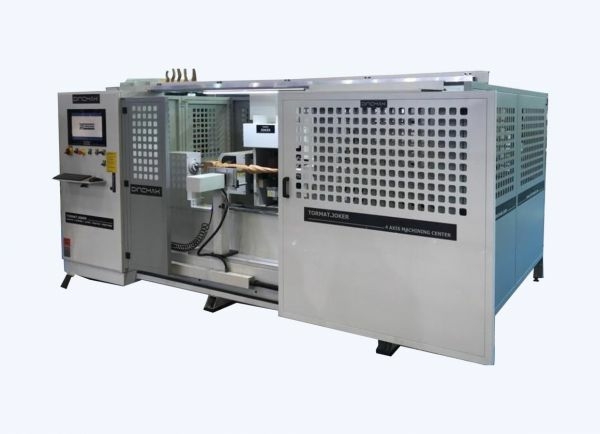

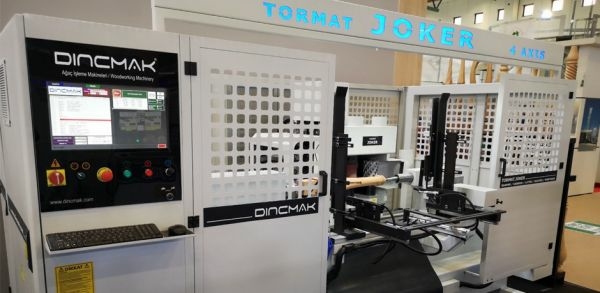

Токарно-фрезерный центр с ЧПУ Dincmak Tormat.Joker ATC

ТЕХНИЧЕСКОЕ ОСНАЩЕНИЕ

Прямой привод оси вращения А с серводвигателем YASKAWA 1,5 кВт 3000 об/мин.

Прижим задней бабки при помощи пневматического цилиндра Pemaks гарантирует надежное крепление заготовки.

Длина 50мм диаметр 100 мм.

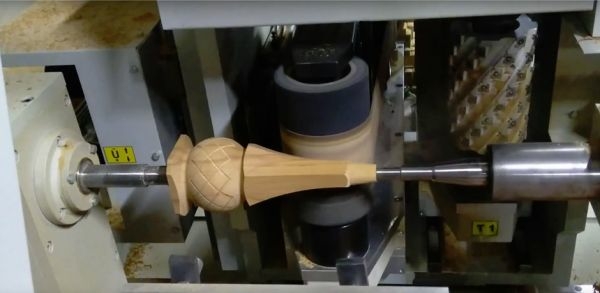

ШЕЙПЕРНЫЙ УЗЕЛ

Шейперный узел, оснащенный фрезой (кукуруза) с рабочей высотой обработки 180 мм.

G3 Fantacci Италия – входит в комплект поставки.

Обеспечивает точную и высокопроизводительную обработку деталей.

Двигатель мощностью 7,5кВт.

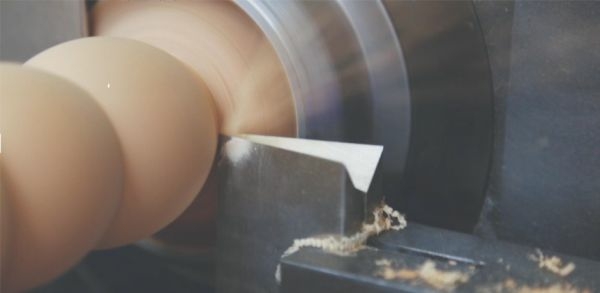

НОЖ

Нож V-образной формы собственной разработки Dincmak.

Специальная высокоуглеродистая сталь повышенной стойкости, обеспечивает точную и качественную обработку.

Входит в комплект поставки.

ЭЛЕКТРОШПИНДЕЛЬ

Электрошпиндель мощностью 4 кВт 18.000 об/мин с автоматической сменой инструмента.

Электрошпиндель имеет возможность вести обработку в 3-х осях. Магазин автоматической смены инструмента на 4 позиции позволяет производить требуемые операции без остановки станка для замены инструмента.

ПЕРЕМЕЩЕНИЯ

Перемещение по оси X при помощи серводвигателя YASKAWA мощностью 1,5 кВт 3000 об/мин.

Косозубая зубчатая рейка и шестерня GUDEL Германия. Планетарный редуктор.

Линейные направляющие и опорные ролики THK ЯПОНИЯ.

Перемещение по оси Y и Z при помощи серводвигателя YASKAWA мощностью 0,8 кВт 3000 об/мин.

Шарико-винтовая пара THK ЯПОНИЯ.

Обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность.

Серводвигателя YASKAWA обеспечивают синхронное перемещение, высокую точность и динамику.

СИСТЕМА УПРАВЛЕНИЯ

Система управления ЧПУ на базе промышленного компьютера ISAC, Constantino (Италия).

Система управления Constantinio это современное программное обеспечение для токарной и фрезерной обработки от итальянской компании ISAC. Данное программное обеспечение имеет понятный и легкоусвояемый интерфейс и широко используется в металлообрабатывающем и деревообрабатывающем оборудовании, как на отдельных станках, так и в линиях.

Операционная система ПК Windows 8.1. и широкоформатный дисплей 19” обеспечивают оператора высокой информативностью и удобством эксплуатации.

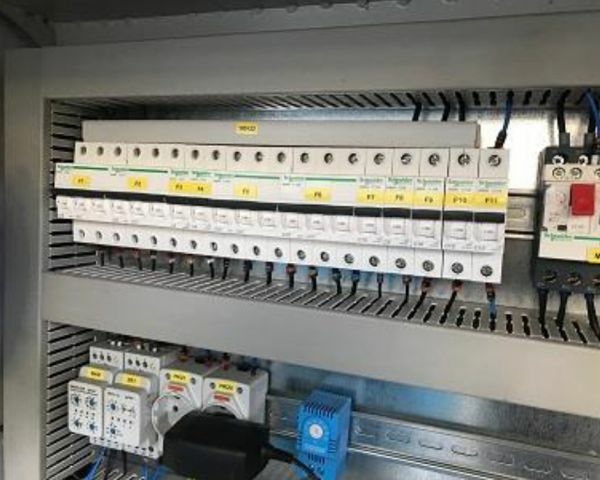

ЭЛЕКТРОКОМПОНЕНТЫ

Электрокомпоненты системы управления ЧПУ от всемирно известных производителей Schneider YASKAWA отвечают всем требованиям по надежности и качеству.

СЕРВИС И ОБСЛУЖИВАНИЕ

Профессиональный, оперативный и качественный сервис.

Дистанционное обслуживание с целью обнаружения неисправностей, диагностики, ремонта или оптимизации процесса.

Обеспечивает и поддерживает:

• визуализацию интерфейса оператора;
• диагностические сигналы;
• резервное копирование файлов и возможность их переноса;
• апгрейд операторского интерфейса и логики ЧПУ;
• онлайн сверку и изменение статуса конфигураций, параметров и программ.

Возможность подключения удаленного доступа к обрабатывающим центрам через интернет-соединение, позволяет получать эффективную поддержку не только от специалистов компании ЛИГА, но и от непосредственных специалистов завода MASTERWOOD.

*Примечание: подключение к интернету обеспечивается силами заказчика (сетевой кабель и модем в комплектацию не входят).
