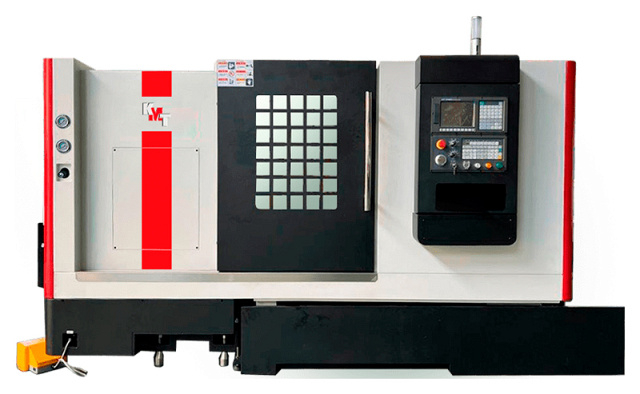

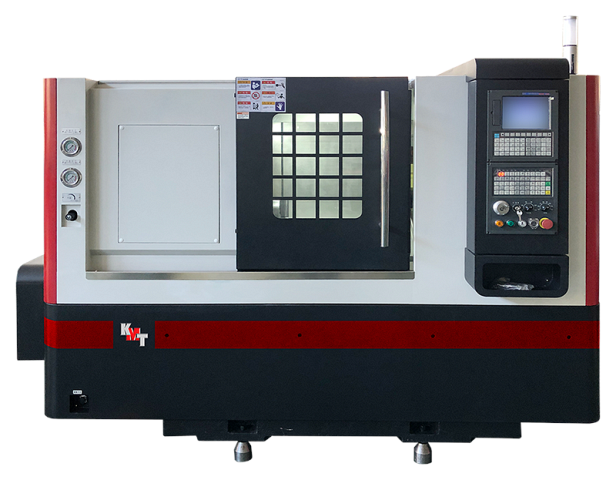

Токарно-фрезерный центр с наклонной станиной KTL 52M/500
(голосов 0)
Артикул: 9689812ktl_52m_500_2 Код товара: 105677
Под заказ
Данная серия станков с высокой скоростью, точностью предназначена дляполучистовой и чистовой обработки*различного вида деталей типа: Станок позволяет выполнять основные операциимеханической обработки**: Токарные станки с ЧПУ серииKTLнашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, авиационно-космической и других отраслях промышленности. * Вид обработки зависит от выбранного режима, выбора подачи детали и режущего инструмента. В основном - чистовая обработка определяется глубиной резания не более 0,5 мм, черновая может быть до 8 мм. ** Станки KTL подходят для скоростной обработки черных и цветных металлов.
Область применения KTL 52M/500
Токарные станки с ЧПУ серииKTLнашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, авиационно-космической и других отраслях промышленности. Автомобильная промышленность Приборостроение Машиностроение Авиационная промышленность Двигателестроение
Схемы обработки KTL 52M/500
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности KTL 52M/500
 |

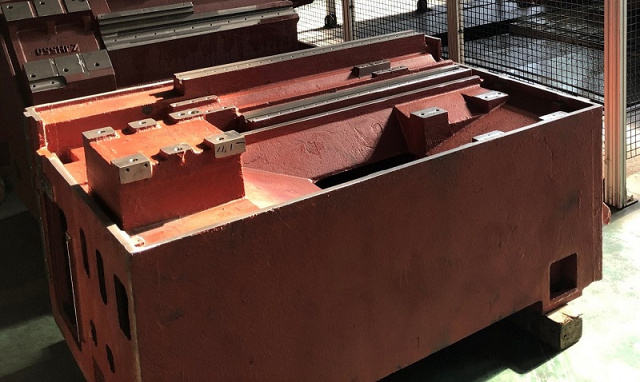

Цельнолитая чугунная станина Для станины токарного центра применяется литая станина из модифицированногочугуна марки HT300. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья составляет 30 мм, увеличена масса станины в сравнении с аналогичными станками на 20 %. |
 |

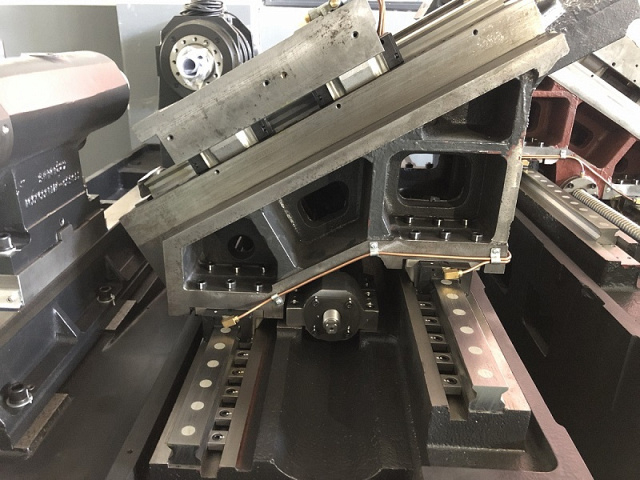

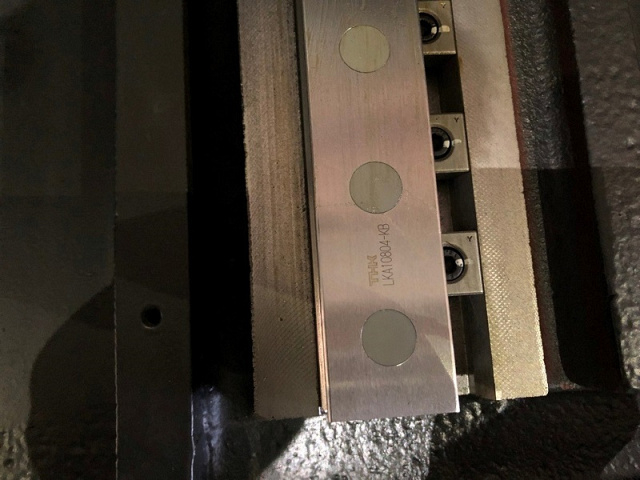

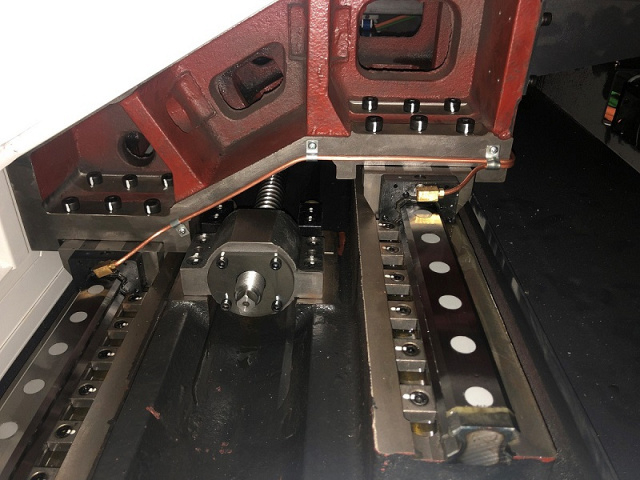

Линейные направляющие качения По осям X и Z установлены линейные направляющие качения роликового типа производства THK (Япония), обеспечивающие высокую скорость и точность перемещения. Ширина линейных направляющих35 мм, что гарантирует высокую жесткость, стойкость к вибрации и деформации при высоких скоростях перемещений. |
 |

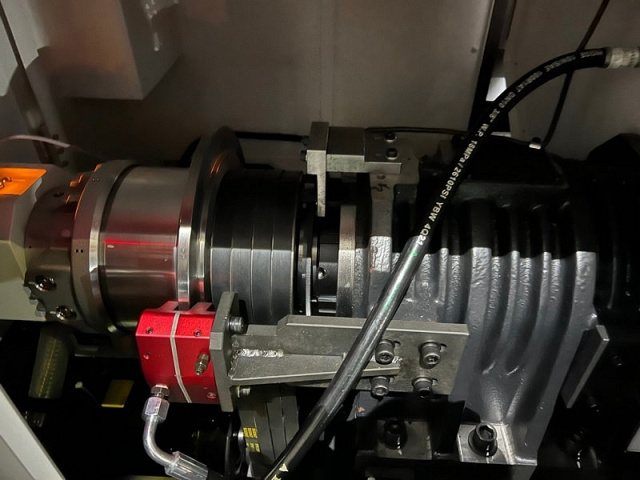

Главный двигатель На токарном центре установлен главный двигатель повышенной мощности производстваFanuc (Япония). Передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе. Скорость вращения шпинделя регулируется бесступенчато, что обеспечивает высокую точность и шероховатость обработки. Станок оснащен шпинделем с полым гидроцилиндром для обработки прутковдо Ø 75 ммпроизводстваChandox (Тайвань). |
Комплектация KTL 52M/500
Стандартная
 |

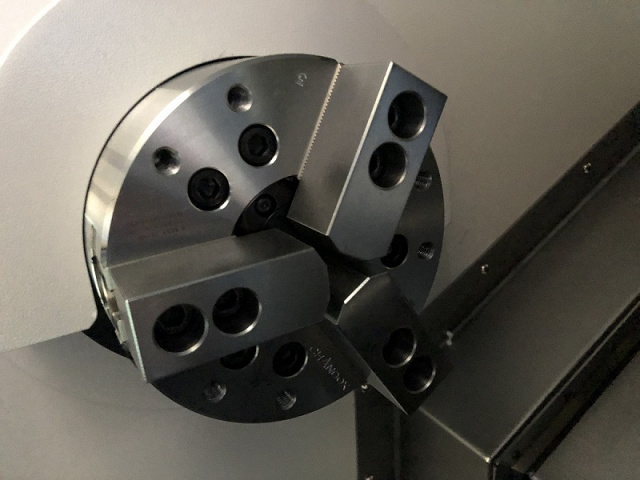

Гидравлический 3-х кулачковый патрон Гидравлический 3-х кулачковый патрон Станок укомплектован гидравлическим 3-х кулачковым патроном с проходным отверстием. Максимальный диаметр обрабатываемого прутка Ø 50 - 75 мм. В комплекте с патроном идет комплект мягких и каленых кулачков. |
 |
Система ЧПУ Fanuc |
 |

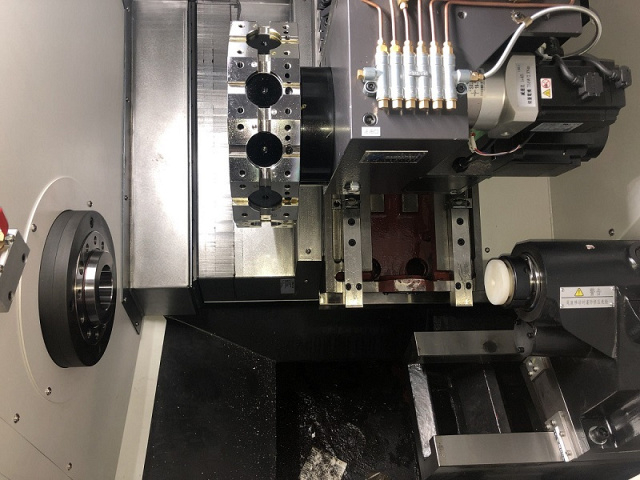

12-и позиционный револьвер Станок укомплектован 12-и позиционной револьверной головкой, которая крепится на суппорт с Т-образными пазами. Это позволяет расширить технологические возможности станка, увеличить номенклатуру изготавливаемых деталей. |
 |

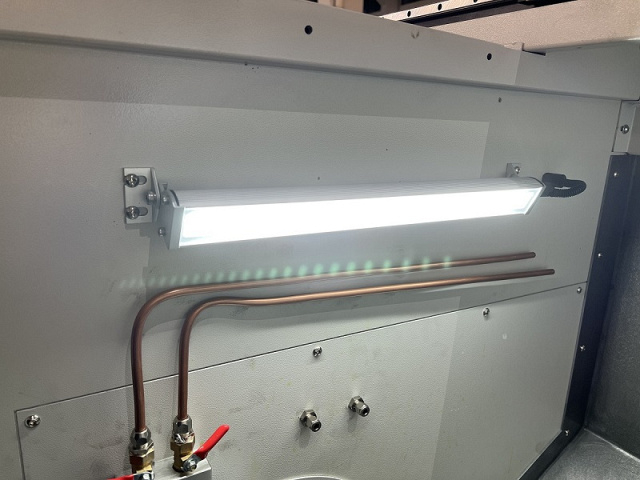

LED-освещение рабочей зоны Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации. |
 |
Трехцветная сигнальная лампа Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает работнику о состоянии станка. |
 |

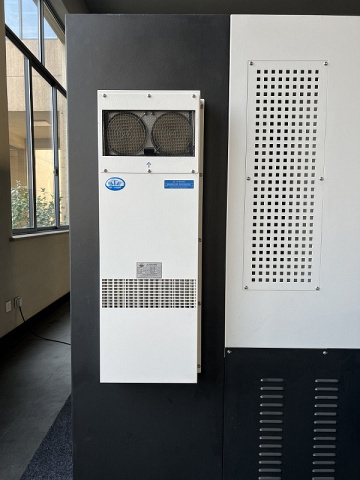

Теплообменник электрошкафа Теплообменник обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации. |
 |
Автоматическая система смазки Автоматическая система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы. |
 |
CE стандарт электрошкафа Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. |
 |

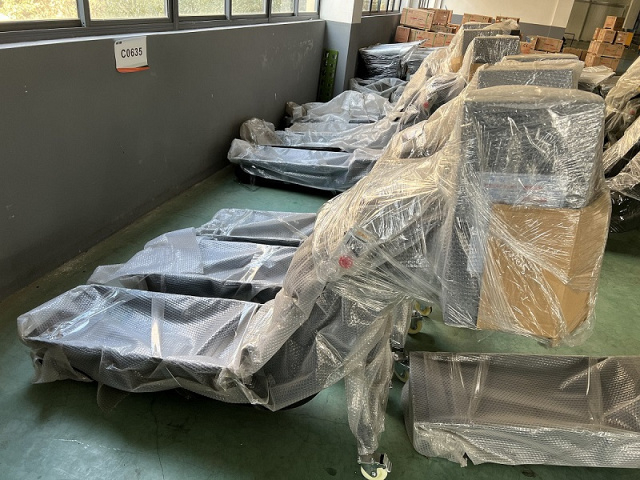

Транспортер удаления стружки с тележкой Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки. |
 |
Технические характеристики KTL 52M/500
| Характеристика | Значение |
|---|---|
| ЦЕНА | 6 322 947 ₽ |
| Макс. диаметр вращения, мм | 250 |
| Макс. диаметр точения, мм | 250 |
| Макс. длина точения, мм | 520 |
| Макс. диаметр прутка, мм | 50 |
| Тип направляющих | Качения |
| Угол наклона станины, ° | 30 |
| По оси X, мм | 190 |
| По оси Y, мм | - |
| По оси Z, мм | 520 |
| Конус | Metric 80 |
| Обороты шпинделя, об/мин | 4500 |
| Диаметр отверстия шпинделя, мм | 71 |
| Размер патрона, дюйм | 8 |
| Макс. диаметр прутка, мм | 50 |
| Макс. крутящий момент шпинделя, Нм | 105 |
| Противошпиндель | Нет |
| Двигатель привода главного шпинделя, кВт | 11 / 15 |
| Система ЧПУ | Fanuc |
| Приводной инструмент | нет |
| Ось Y | нет |

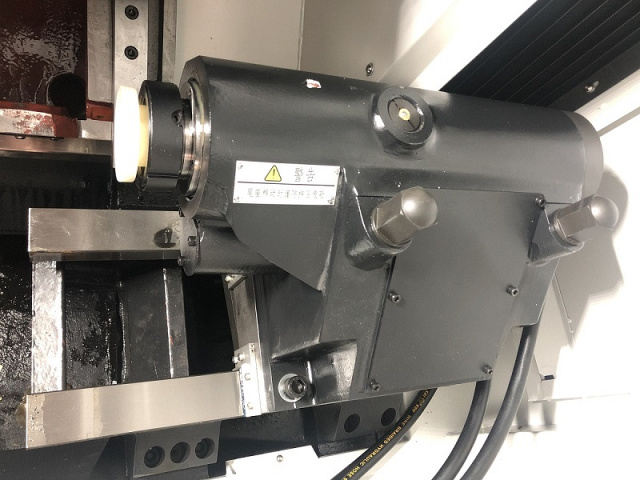

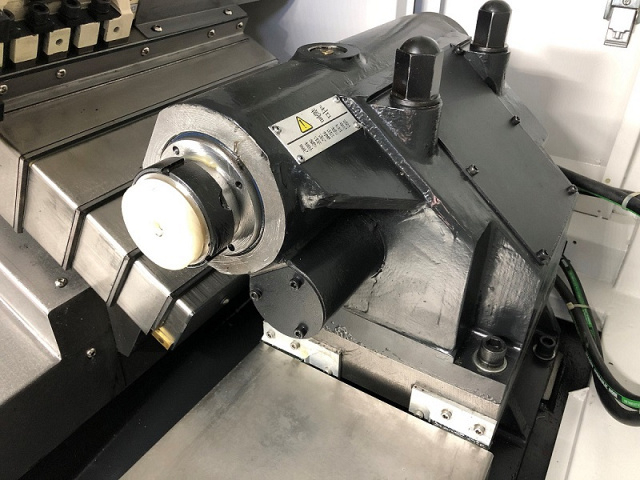

| Перемещение задней бабки, мм | 500 |
| Перемещение пиноли задней бабки, мм | 120 |
| Конус пиноли задней бабки | МТ5 |
| Диаметр пиноли задней бабки, мм | 85 |
| Тип револьверной головки | ВМТ45 |
| Количество инструментов, шт. | 12 |
| Размер державки инструмента, мм | 25 х 25 |
| Макс. диаметр расточного инструмента, мм | 40 |
| Обороты приводного инструмента, об/мин | 4000 |
| Мощность приводного инструмента, кВт | - |
| Тип крепления инструментальных блоков | BMT45 |
| Длина, мм | 2500 |
| Ширина, мм | 1740 |
| Высота, мм | 1850 |
| Вес, кг | 3500 |
