Токарно-карусельный обрабатывающий центр SPECTR VL-1250ATC

Вертикальные токарные станки с ЧПУ серии VL используются для обработки коротких круглых и дисковых заготовок, токарной обработки различных видов резьбы, дуг, внутренних и внешних изогнутых поверхностей ротора гироскопов, торцевых поверхностей и канавок. Они подходят для высокоточной и стабильной обработки больших партий заготовок. Вертикальные токарные станки с ЧПУ серии VL применяются во всех отраслях машиностроительной индустрии, автомобильной и ж/д промышленности, авиационной промышленности.

Область применения SPECTR VL-1250ATC

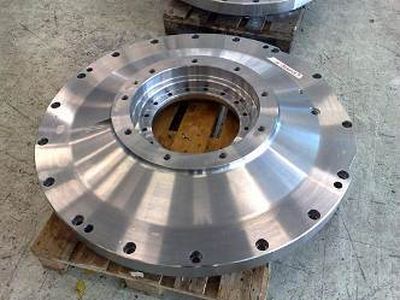

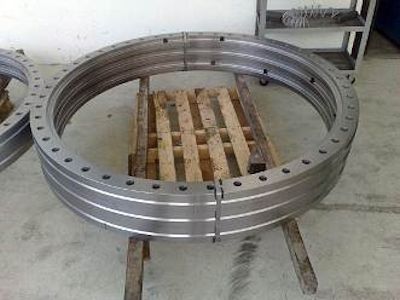

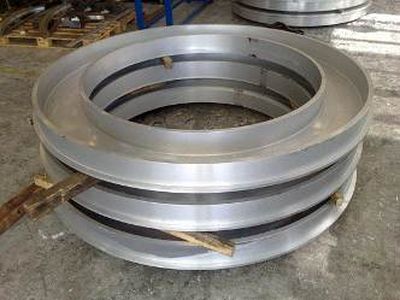

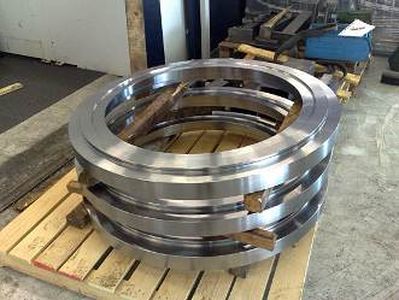

Вертикальные токарные станки с ЧПУ серии VL применяются во всех отраслях машиностроительной индустрии, автомобильной и ж/д промышленности, авиационной промышленности. Получаемые изделия

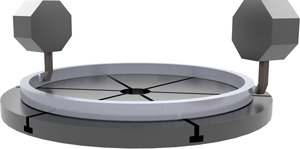

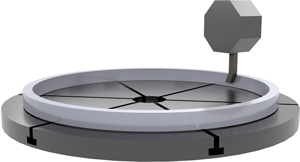

Схемы обработки SPECTR VL-1250ATC

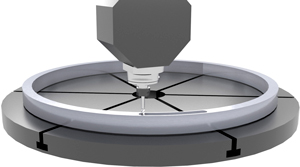

	Фрезерование паза

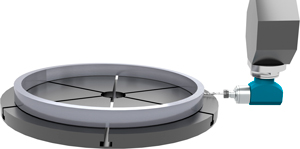

	Радиальное фрезерование

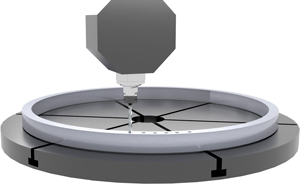

	Сверление отверстий
	Точение
	Растачивание

Конструктивные особенности SPECTR VL-1250ATC

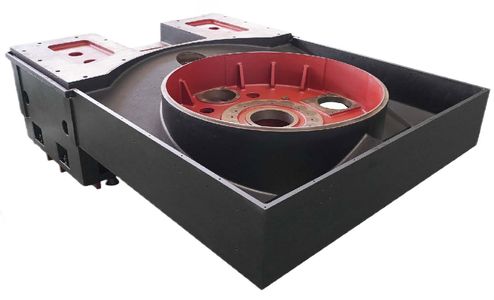

	Станина Изготовлена из высококачественного армированного чугуна симметричного коробчатого типа, чрезвычайно жесткая конструкция, усиленная ребрами жёсткости, устойчива к деформациям. Подвергается контролируемому отжигу, для снятия внутренних напряжений в отливке.

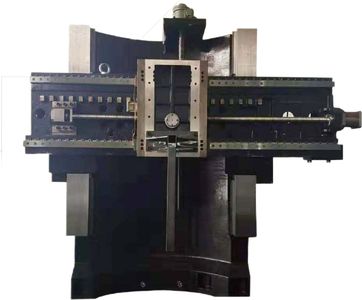

	Колонна Изготовлена из высококачественного армированного чугуна, усилена ребрами жёсткости увеличенного сечения. Ось X использует усиленные роликовые направляющие качения, которые обладают высокой жёсткостью, гарантированной точностью и высокой скоростью перемещений. Это лучший выбор для обеспечения точности и надежности оборудования. Направляющие скольжения квадратного сечения по оси Z изготовлены из специальной немецкой стали, которая точно отшлифована, а скользящая поверхность оклеена износостойким материалом (Turcite-B).

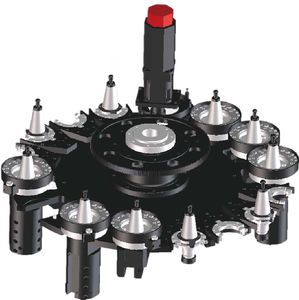

	Магазин инструмента (с сервоприводом)* *для моделей ATC+C

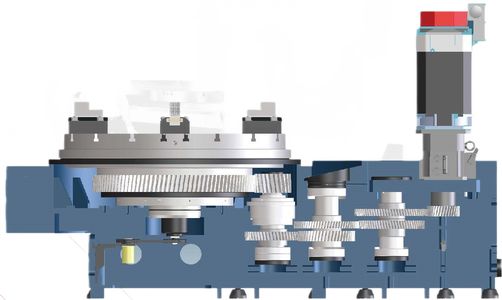

	Коробка передач Рабочий стол приводится в движение многоступенчатой коробкой передач, которая соединяется с главным валом двигателя через редуктор, чтобы избежать потери крутящего момента и обеспечить максимальную жесткость резания.

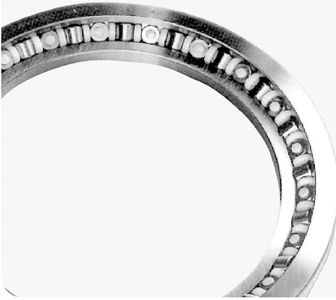

	Прецизионные подшипники рабочего стола PSL (Словакия) Высокоточный конический радиально упорный подшипник специально спроектирован для прецизионной обработки в тяжёлых условиях с радиальной нагрузкой. Он обладает высокой точность, высокой жёсткостью и высокой скоростью. Подшипник состоит из наружного кольца, внутреннего кольца и поперечно расположенных конических роликов, разделённых пластиковой прокладкой. Конструкция поперечно расположенных конических роликов в канавке качения позволяет подшипнику эффективно противостоять осевым и радиальным нагрузкам одновременно. Несмотря на относительно небольшую толщину подшипника, его жёсткость на высоком уровне, поэтому один конический радиально упорный подшипник может заменить два-три традиционных подшипника. Конический ролик эффективно компенсирует разницу линейных скоростей между внутренним и наружным кольцами канавки качения, при скоростном вращении, эффективно снижая трение и нагрев, что положительно влияет на срок службы всего узла.

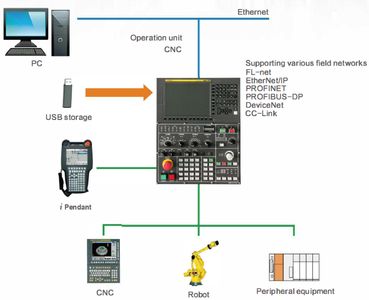

	Передовая аппаратная часть

Комплектация SPECTR VL-1250ATC

Стандартная

• Станина - Коробчатая конструкция из высокопрочного чугуна.
• Система ЧПУ - FANUC 0i-TF (Alpha 1 package)
• Главный двигатель - 37 / 45 кВт (alpha 40)
• Подшипники шпинделя - PSL
• Система автоматической смазки - Zhenrong
• Система СОЖ - TPHK4T6-6, TPHK12T6-3
• Инструментальный магазин - ATC, 12 cutter positions
• Сервопривод инструментального магазина - FANUC
• Пневматическая система - SMC
• ШВП по осям X, Z - Ø63 мм.
• Линейные направляющие оси X - 65 мм.
• Подшипники ШВП по оси X/Z - NSK
• Электронные компоненты - Реле, переключатели, контакты.
• Масляный насос - YUKEN
• Электромагнитные клапана - YUKEN
• Ползун оси Z - Специальная немецкая сталь.
• Коробка передач - GTP/ZF

Технические характеристики SPECTR VL-1250ATC
