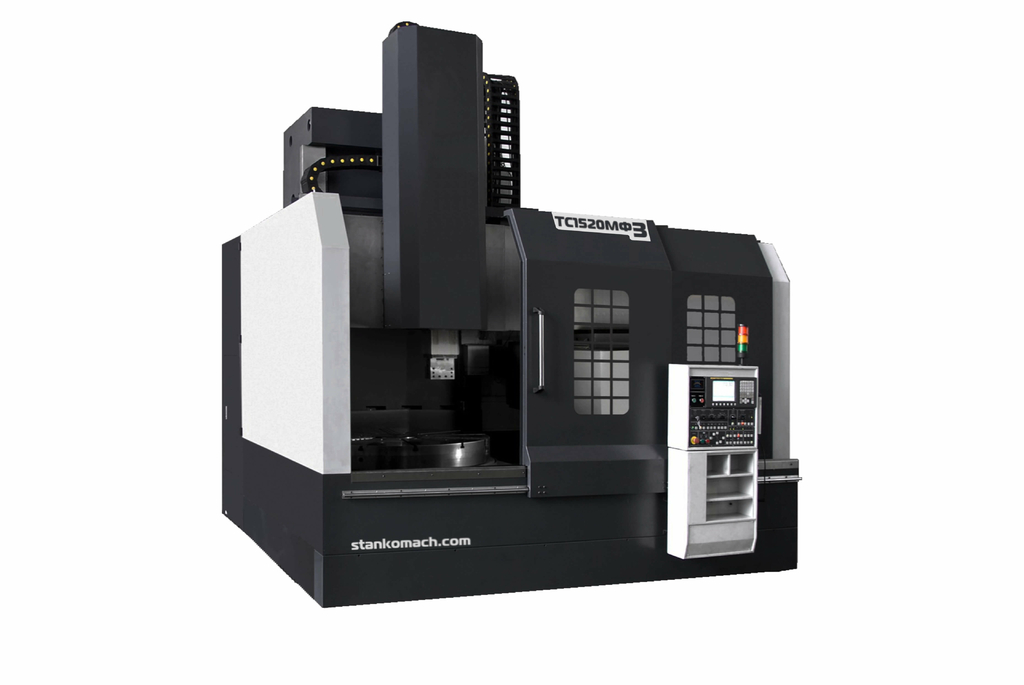

Токарно-карусельный станок ТС1520МФ3
(голосов 0)
Артикул: tc-1520-mf-3 Код товара: 104614
Под заказ
ТС1520МФ3 – карусельный токарный станок предназначен для токарной обработки деталей сложных форм и крупных размеров как в диаметре, так и по высоте. На станке можно обтачивать и растачивать поверхности с криволинейными и прямолинейными образующими, сверлить, зенкеровать, развертывать центральные отверстия, прорезать кольцевые канавки, нарезать различные резьбы резцами. Применяются в нефтегазовой промышленности, автомобильной, авиационной, инструментальной и других областей машиностроения
Ниже представлены примеры изготавливаемых на станке изделий.
 |

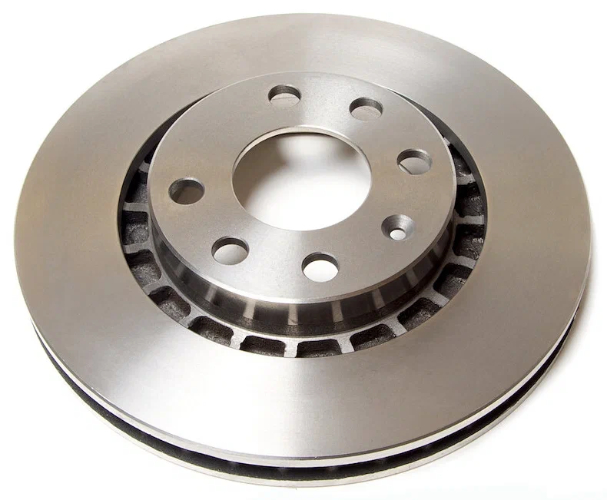

Тормозной диск Автомобилестроение |
 |
Подшипник Автомобилестроение |
 |
Фланец Нефтегазовая промышленность |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка
| Характеристика | Значение |
|---|---|
| Максимальный диаметр заготовки над станиной, мм | 2200 |
| Диаметр планшайбы, мм | 2000 |
| Максимальная высота обработки, мм | 1300 |
| Максимальная масса заготовки, кг | 10000 |
| Оси | |
| Перемещение инструмента по X, мм | -100—+1400 |
| Перемещение инструмента по Z, мм | 800 |
| Перемещение траверсы по W, мм | 800 |
| X/Z/W, Скорость быстрых перемещений, м/мин. | 6/6/0.44 |
| Рабочая подача, мм/мин | 500 |
| Класс точности станка | Н |
| Шпиндельная бабка | |
| Частота вращения планшайбы, об/мин. | 1—200 |
| Максимальное усилие резания, кH | 25 |
| Количество диапазонов скорости планшайбы | 2 |
| Револьверная головка | |
| Число инструментов, шт | 12 |
| Сечение инструментальных державок, мм | 40х40 |
| Максимальные размеры инструмента, ШхТхД, мм | 280х150х350 |
| Максимальная масса одного инструмента, кг | 50 |
| Максимальная масса инструмента в магазине, кг | 350 |
| Время смены инструмента на 1 позицию/полная, сек | 40 |
| Задняя бабка | |
| Прочее | |
| Система ЧПУ | СМК |
| Масса нетто, кг | 30000 |
| Масса брутто, кг | 30500 |
| Габаритные размеры (ДхШхВ), мм | 4200х3600х4400 |
| Состояние для транспортировки | В разобранном виде |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Комплект поставки станка
- Гидростанция
- Телескопическая защита направляющих
- Гидроразгрузка
- Стружкосборник ленточного типа
- Система подачи СОЖ на каждый инструмент
- Автоматическая система смазки направляющих и ШВП
- Электрошкаф с кондиционером
- Кабинетная защита зоны резания с блокировкой и контролем закрытия
- Рабочее освещение и лампа индикации состояния станка
- Инструмент для обслуживания станка в ящике
- Руководство оператора и документация по обслуживанию станка
- Руководство по эксплуатации
- Система СОЖ с баком
- Комплект ключей и инструмента
- Набор инструментов для обслуживания станка
Дополнительные опции
 |

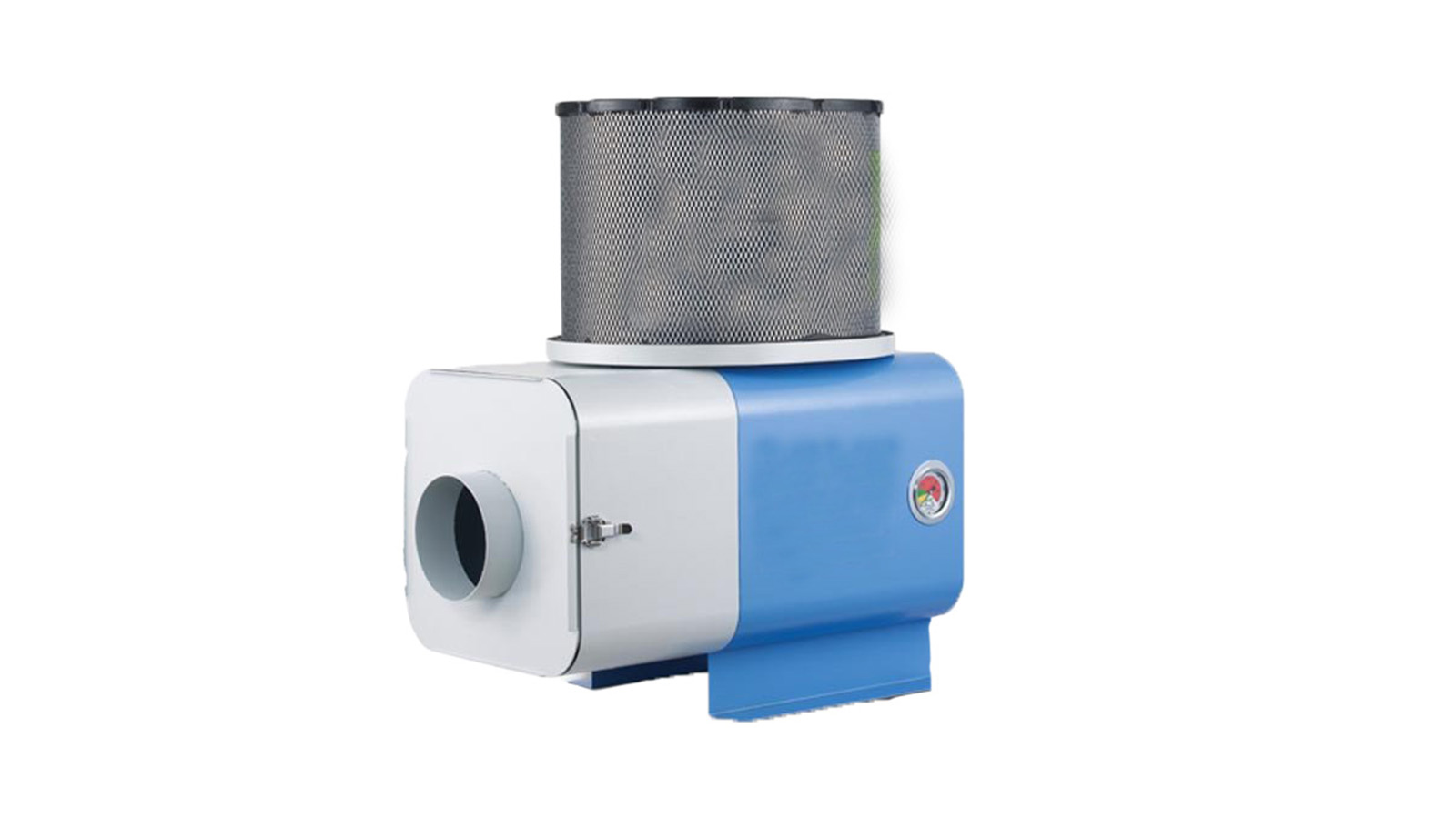

Система аспирации масляного тумана Очистка воздуха от масляного тумана, паров СОЖ и дымов, образующихся при работе станков |
 |

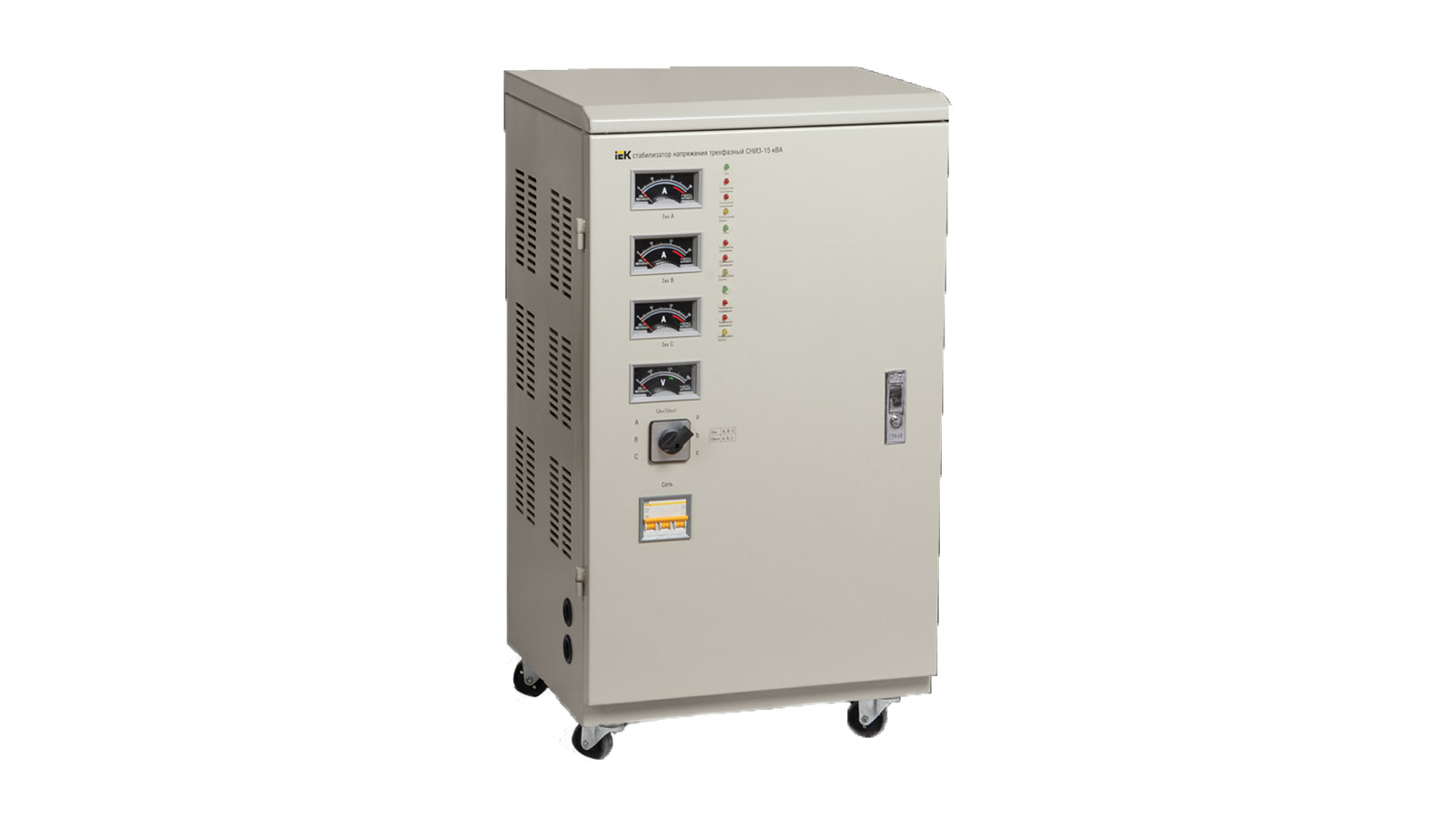

Трехфазный стабилизатор напряжения Защита электрооборудование станка от поломок, позволяет не прерывать производственный процесс |
 |

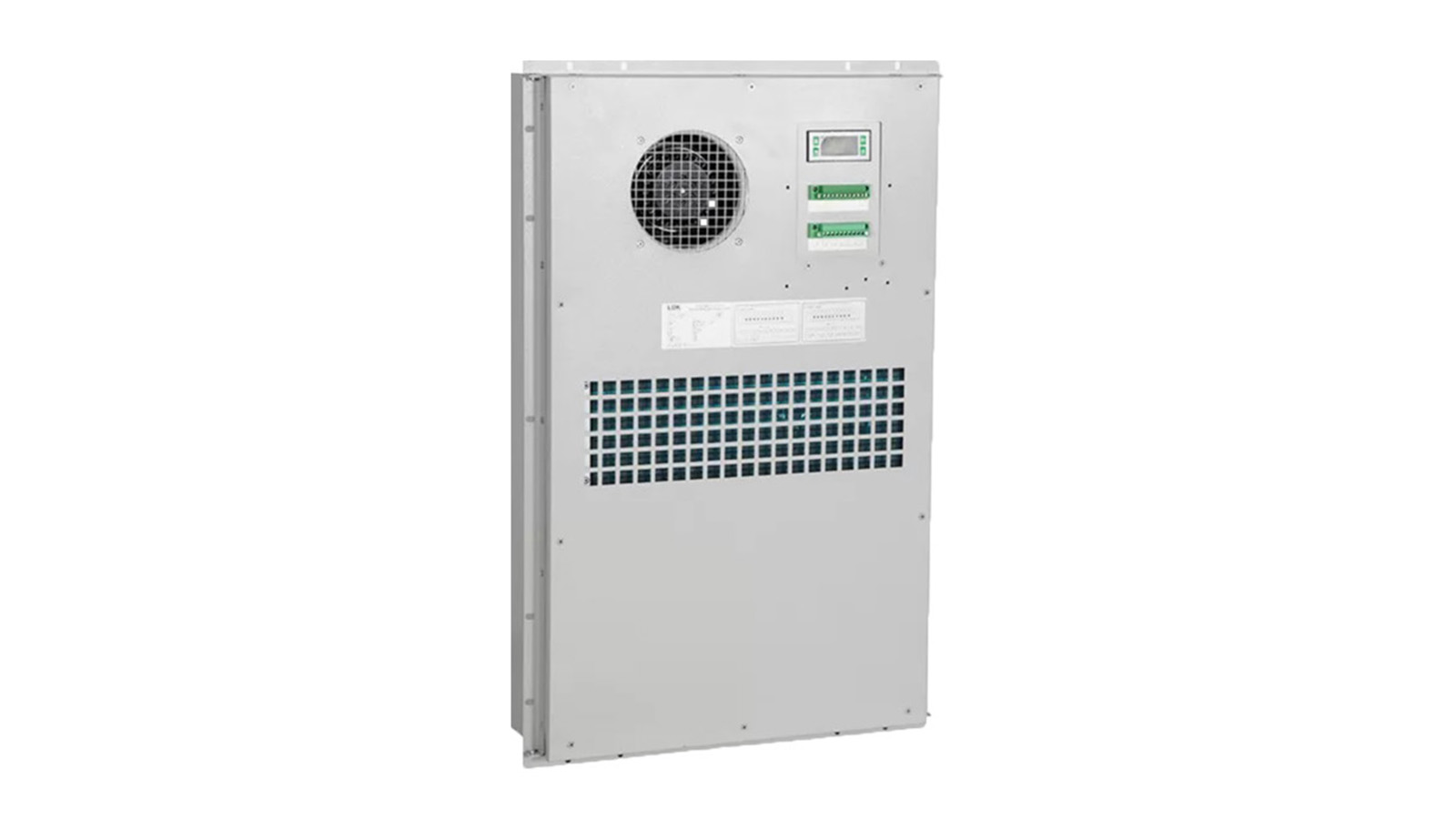

Кондиционер электрошкафа Предназначен для эффективного отвода избыточного тепла из электрических шкафов ЧПУ станков, с целью обеспечения оптимальной температуры |
 |
Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента |
