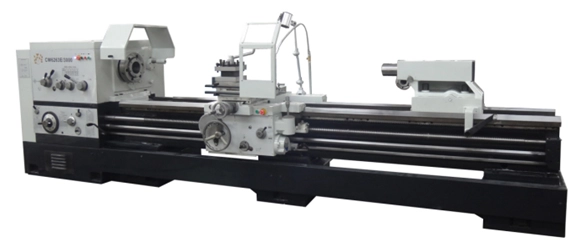

Токарно-винторезный станок CW6263/1500 (УЦИ + конусная линейка)

Токарно-винторезный станок CW6263/1500 (УЦИ + конусная линейка) выпускается на крупном заводе в КНР, специализирующемся на выпуске универсальных токарных станков. Продукция этого завода широко используется и применяется на азиатских и европейских заводах, производственных площадках и в ремонтных мастерских. Оборудование, произведенное на этом предприятии отлично себя зарекомендовало у потребителей — станки обладают оптимальным соотношением цена-качество. Все станки серии CW обладают высоким ресурсом и удобством в эксплуатации. Официальная гарантия составляет 12 месяцев.

Мы предлагаем токарно-винторезный станок CW6263 по цене завода-производителя, производим предпродажную подготовку станков перед отгрузкой, осуществляем гарантийное и послегарантийное обслуживание. Наша компания может организовать доставку и пуско-наладочные работы с обучением персонала.

Назначение и область применения токарно-винторезного станка CW6263/1500

Токарно-винторезный станок CW6263 является аналогом советских станков 1М63 и ДИП 300 и предназначен для выполнения разнообразных токарных работ в ручном или полуавтоматическом режиме, включая точение конусов, цилиндров и нарезание различных резьб: метрических, дюймовых, питчевых, обработка прутков, подрезание торцов, обработка отверстий.

Технические характеристики и жесткость токарно-винторезного станка CW6280, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

Станки серии CW отлично себя зарекомендовали как при использовании на промышленных азиатских предприятиях и на мелкосерийных производствах.

Диаметр сквозного отверстия в шпинделе 105 мм (130 мм опция). Для точения конусов есть возможность заказать на заводе версию станка оснащенную конусной линейкой.

Токарно-винторезный станок CW6263 соответствует всем высоким, европейским требованиям к безопасности работы и обеспечения труда. На токарных станках серии CW имеются:

• Задний защитный экран — воспрепятствует непроизвольному доступу в рабочую зону станка и защищает от загрязнения стружкой и охлаждающей жидкостью помещения, где работает оборудование.
• Экран резцедержателя — защищает токаря от попадания стружки и травмирования при работе на станке.
• Защитный экран патрона (с встроенным концевиком) — предохраняет от опасного контакта токаря с вращающимся патроном, планшайбой и ведущим шкивом. При поднятии кожуха станок автоматически останавливается действием встроенного концевика.
• Выемка ГАП, систем подачи СОЖ, освещение рабочей зоны и функция ускоренного перемещения суппорта.
• Все станки оснащаются УЦИ (устройством цифровой индикации), токарными патронами, фланцами, люнетами (подвижным и не подвижным) и упорными центрами. Станки полностью готовы к эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CW6263/1500

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ CW6263/1500

Комплектация и особенности конструкции токарно-винторезного станка CW6263. Токарно-винторезный станок CW6263 поставляется в сборе на поддоне. В стандартное оснащение входят:

• литая станина;
• бабка передняя;
• быстрозажимная задняя бабка;
• суппорт;
• коробка подач;

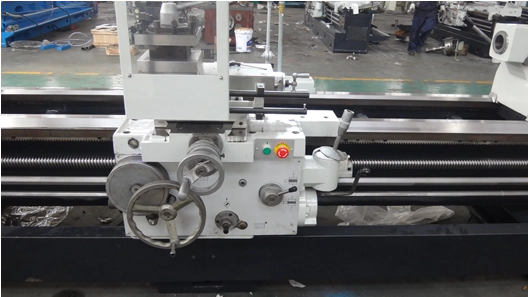

• фартук;
• главный двигатель мощность 11 кВт;
• система охлаждения с помпой;
• светильник местного освещения;
• ГАП;
• ограждение патрона;
• резцедержателя;
• электрошкаф;
• электрооборудование (380В, 50 Гц);
• 3-х кулачковый токарный самоцентрирующийся патрон Ø325 мм;
• 4-х кулачковый токарный самоцентрирующийся патрон Ø400 мм;
• люнет подвижный Ø20 – 135 мм;

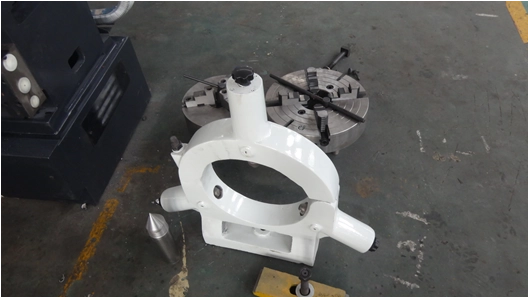

• люнет неподвижный Ø20 – 180 мм;
• упорный центр шпинделя;
• вращающийся центр для задней бабки;
• переходная втулка шпинделя;
• 4-х позиционный резцедержатель;
• ключи для обслуживания станка;
• ящик для принадлежностей;
• руководство по эксплуатации на русском языке.

ОПЦИОНАЛЬНЫЕ КОМПЛЕКТУЮЩИЕ

Дополнительная комплектация токарно-винторезного станка CW6263 (подбирается исходя из потребностей заказчика):

• 15 кВт электродвигатель;
• патрон трехкулачковый самоцентрирующийся ф400 мм;
• патрон трехкулачковый самоцентрирующийся ф500 мм;
• патрон четырехкулачковый самоцентрирующийся ф630 мм;
• люнет неподвижный 100~300 мм;
• конусная линейка;
• защита ходового винта.

• Ø обработки над станиной, мм 630
• Ø обработки над супортом, мм 345
• Расстояние между центрами (рмц), мм 12000
• Мощность, кВт 11
• Масса, кг 4300
• Модель CW6263/1500
• Type Токарно-винторезный станок
