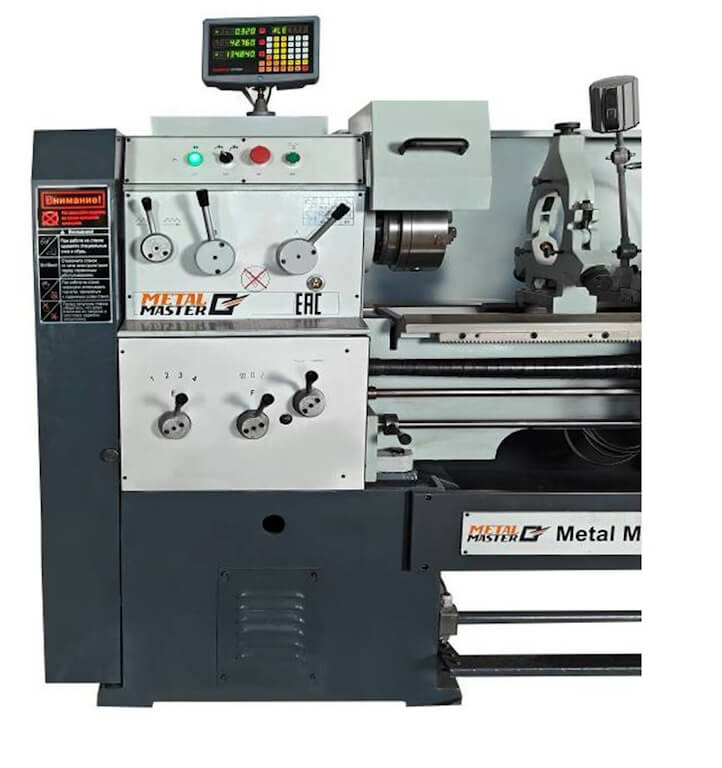

Токарно-Винторезный Станок Metal Master Z50100H DRO RFS
(голосов 0)
Артикул: mem3852 Код товара: 98548
На складе: 3 шт.

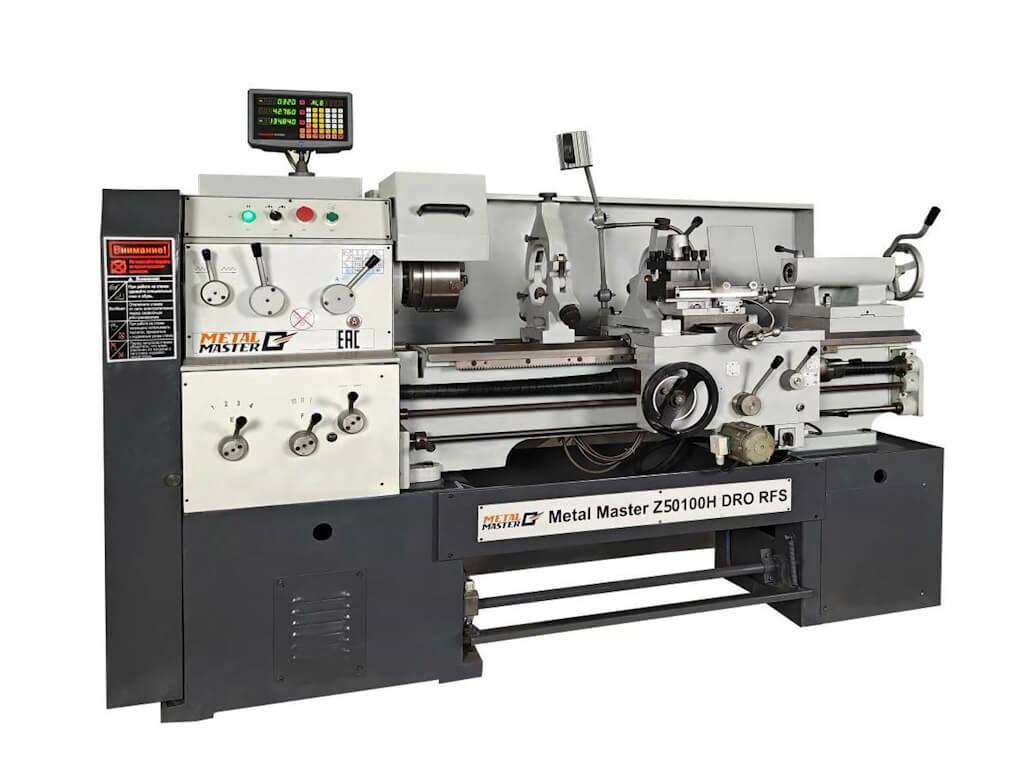

Metal Master Z50100H DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.
Особенности:
- Массивная станина из серого чугуна;
- Массивная чугунная тумба;
- Удобная эргономичная конструкция;
- Система быстрого перемещения суппорта (RFS);
- Мощный и надежный двигатель 5.5 кВт;
- Широкий диапазон нарезаемых резьб;
- Многоступенчатая коробка передач;
- Трехосевое УЦИ SINO;
- Расширенная базовая комплектация.
Токарно-винторезный станок metal master z50100h dro rfs основные технические характеристики
| Мощность двигателя, квт | 5,5 |
| Характеристики | Z50100H DRO RFS |
| Напряжение, в | 380 |
| Конус шпинделя | МТ6 |
| Расстояние между центрами, мм | 1000 |
| Ширина станины, мм | 330 |
| Диаметр сквозного отверстия шпинделя, мм | 65 |
| Конус пиноли задней бабки | МТ5 |
| Макс. сечение резца, мм | 25×25 |
| Диапазон скоростей шпинделя, об/мин | 22~1800 |
| Макс. диаметр обработки над станиной, мм | 500 |
| Макс. ход верхней салазки суппорта, мм | 130 |
| Макс. ход поперечной салазки суппорта, мм | 300 |
| Макс. ход пиноли задней бабки, мм | 130 |
| Диаметр пиноли задней бабки, мм | 65 |
| Диапазон нарезаемых метрических резьб, мм | 0,5~28 (66 видов) |
| Диапазон нарезаемых дюймовых резьб, ниток на дюйм | 1~56 T.P.I (66 видов) |
| Диапазон автоматической продольной подачи, мм/об | 0,072~4,038 (66 видов) |
| Диапазон автоматической поперечной подачи, мм/об | 0,036~2,019 (66 видов) |
| Количество передач | 15 |
| Торец шпинделя | ISO-C6 |
| Диапазон нарезаемых модульных резьб | 0,5~3,5 MP (33 вида) |
| Диапазон нарезаемых питчевых резьб | 8~56 DP(33 вида) |
| Макс диаметр обработки над суппортом, мм | 325 |

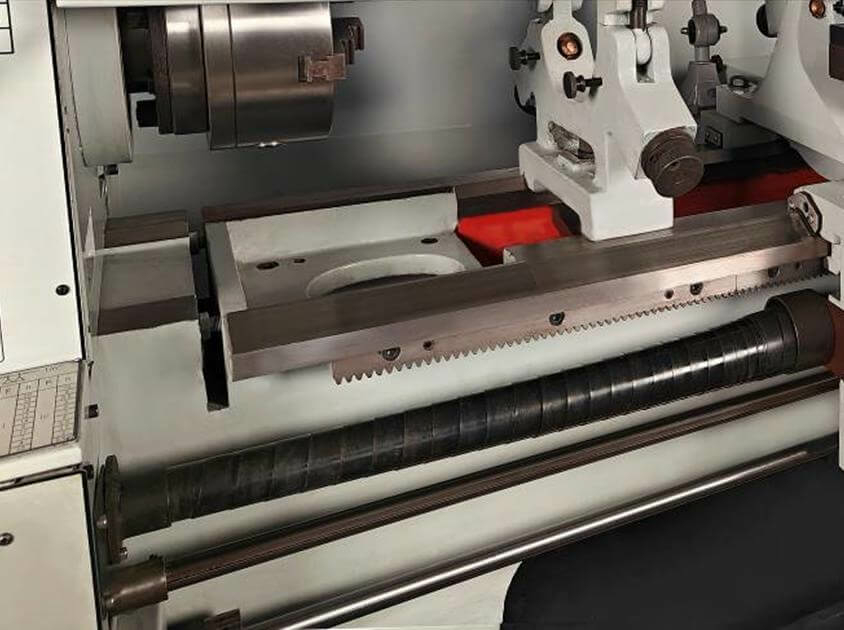

| Макс. диаметр обработки над выемкой в станине (гап), мм | 630 |
| Длина выемки в станине, мм | 260 |
| Быстрый продольный холостой ход суппорта, м/мин | 0,4 |
| Быстрый поперечный холостой ход суппорта, м/мин | 0,5 |
| Мощность двигателя помпы сож, квт | 0,09 |
| Мощность двигателя быстрой подачи, квт | 0,125 |
| Масса нетто / брутто, кг | 1700 / 1950 |
| Габаритные размеры (дхшхв), мм | 2370×1080×1750 |
| Размеры упаковки (дхшхв), мм | 2420×1120×1800 |
Особенности
 |

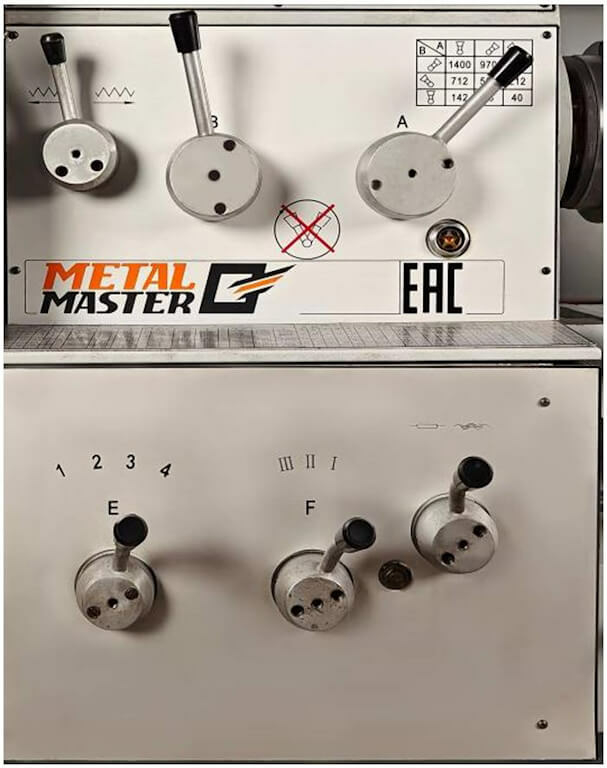

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н» |
 |

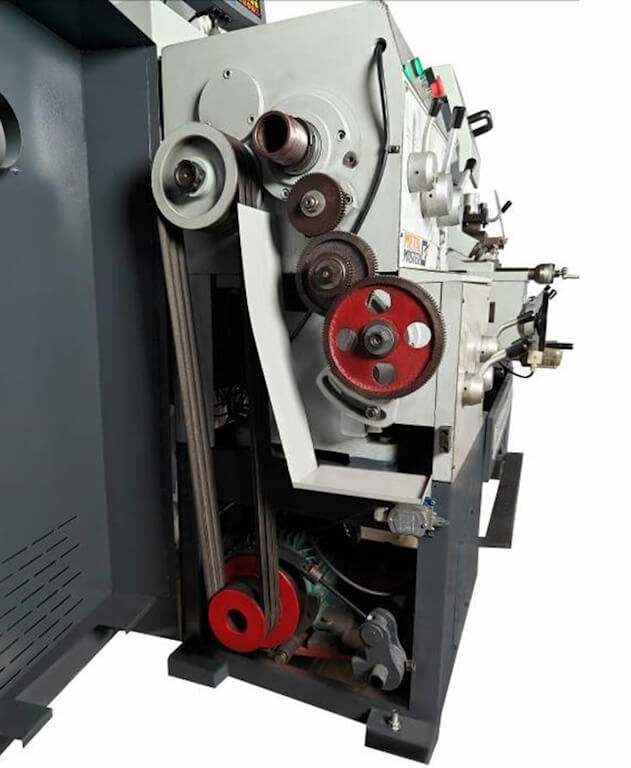

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. |
 |

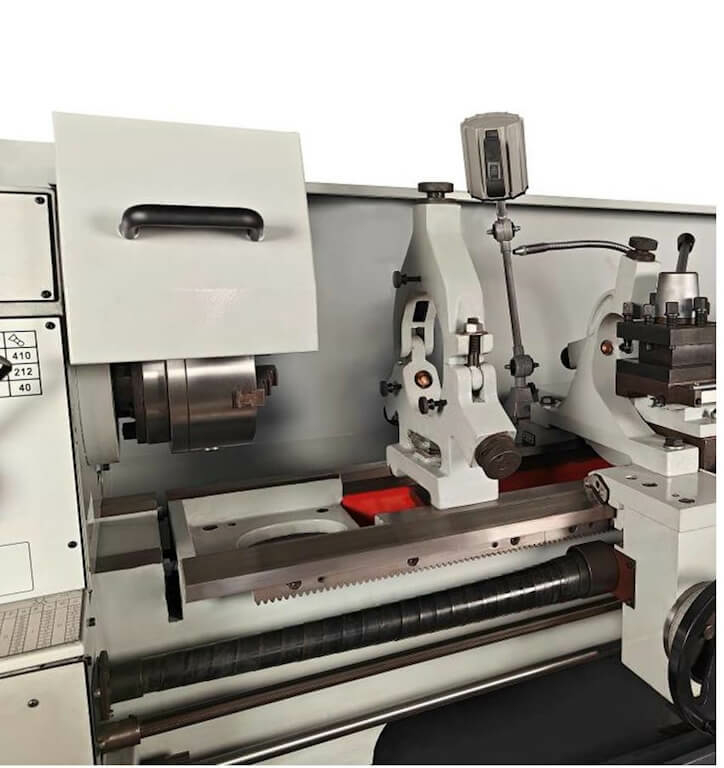

В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты. |
 |
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта. |
 |

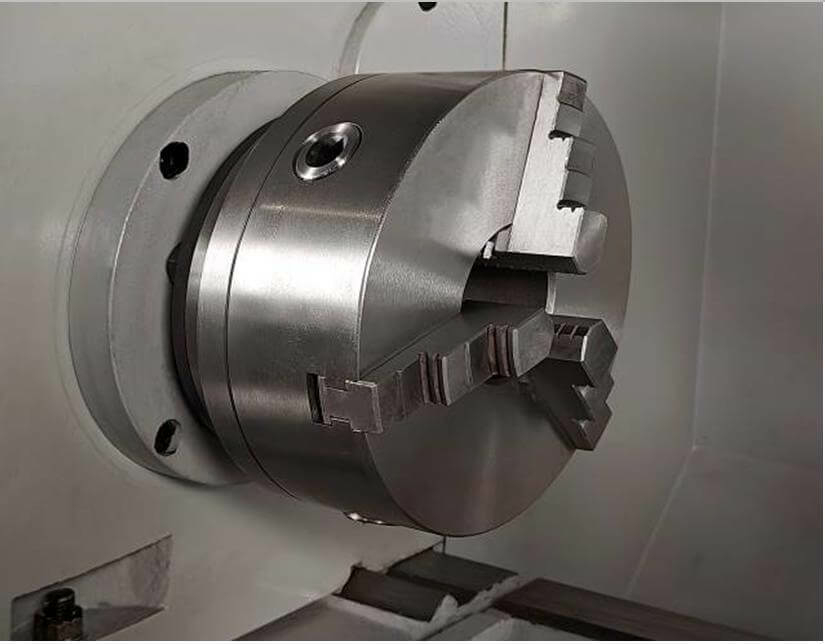

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте. |
 |

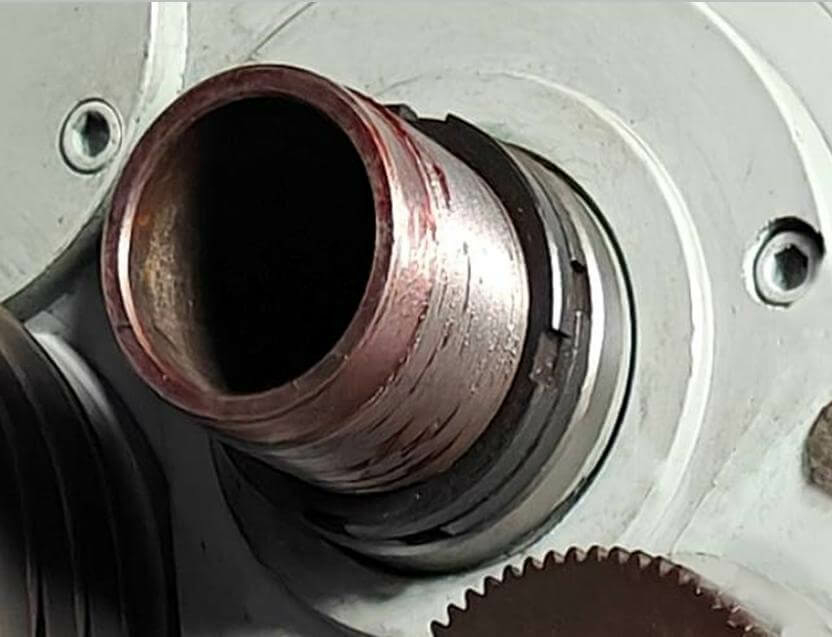

Внутренний диаметр шпинделя составляет 65 мм. |
 |

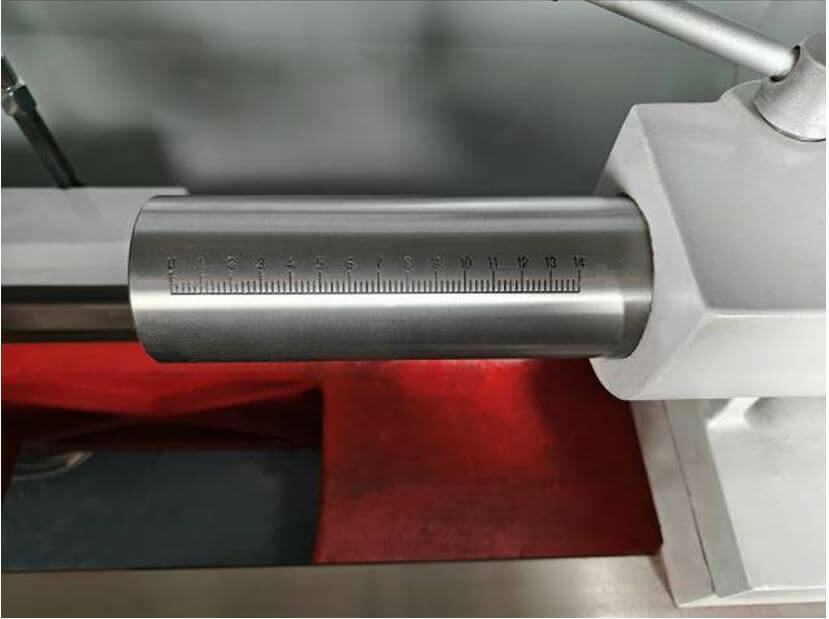

Вылет пиноли задней бабки – 120 мм. |
 |

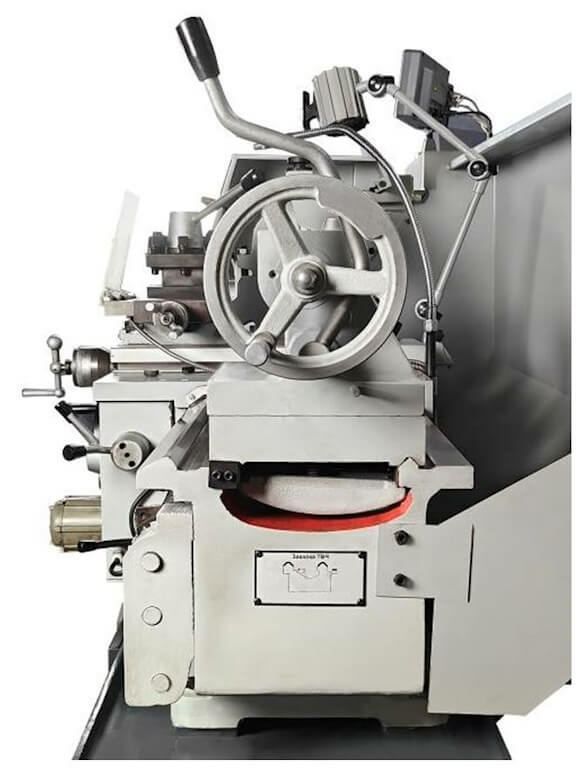

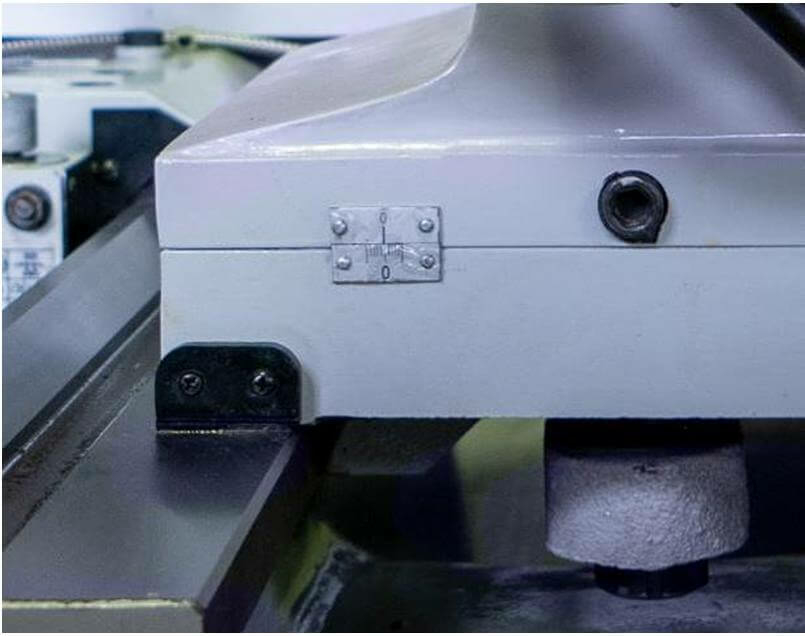

Поперечное смещение составляет ±15 мм |
 |
На ходовой винт смонтирован защитный кожух для защиты от стружки. |
 |

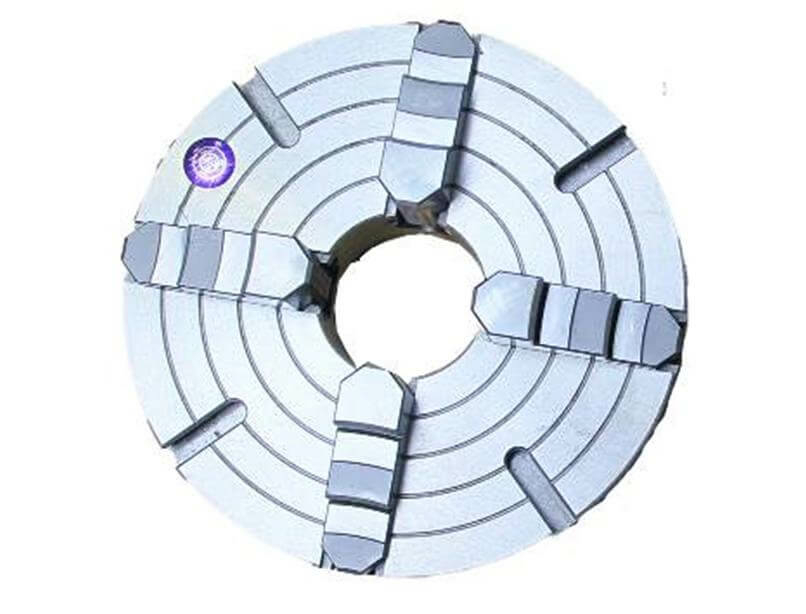

Четырехкулачковый патрон диаметром 320 мм с независимым перемещением кулачков входит в базовый комплект поставки станка. |
 |

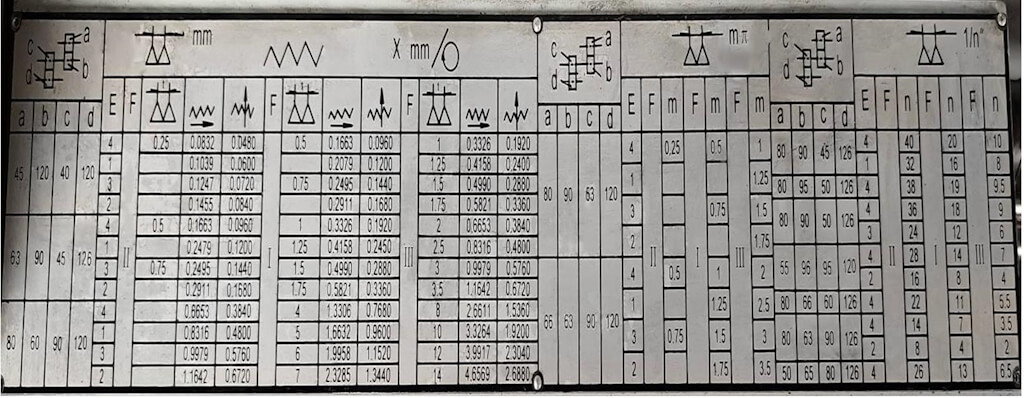

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач. |
 |

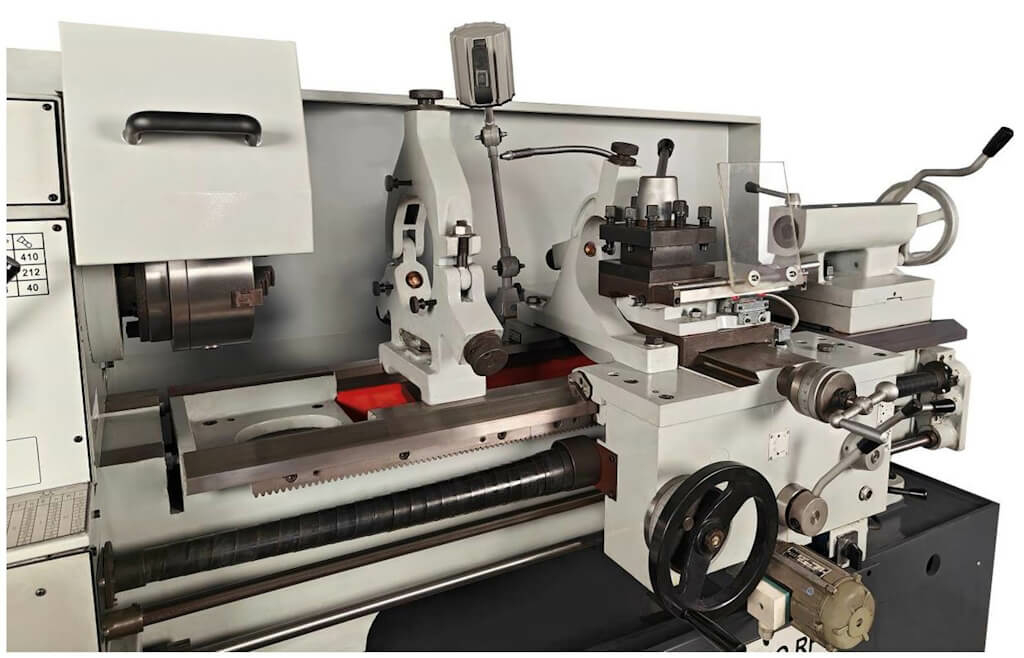

Станок «в базе» комплектуется подвижным и неподвижным люнетами. |
 |

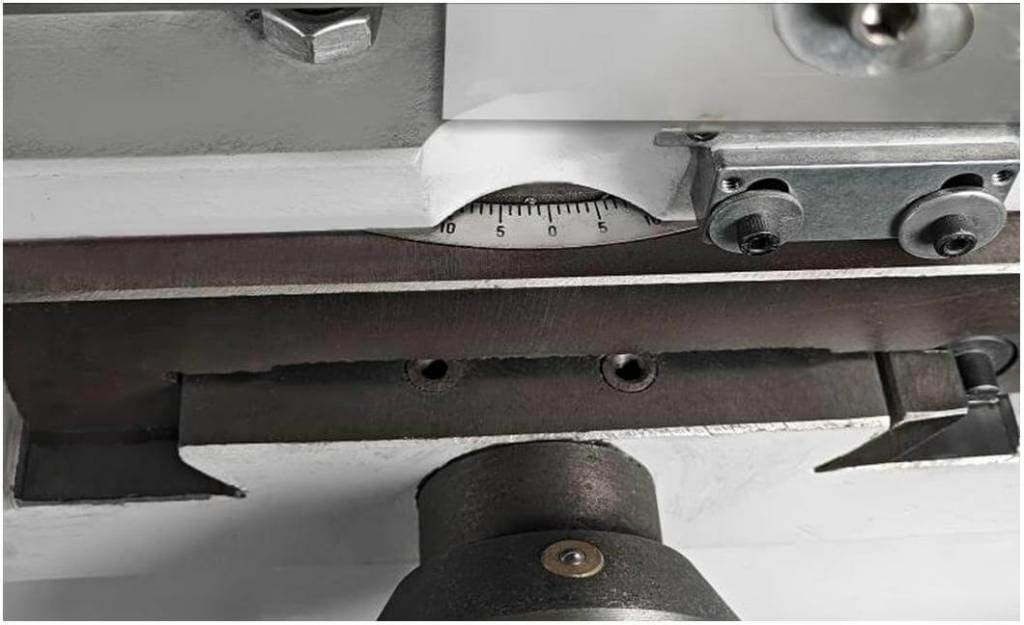

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°. |
 |

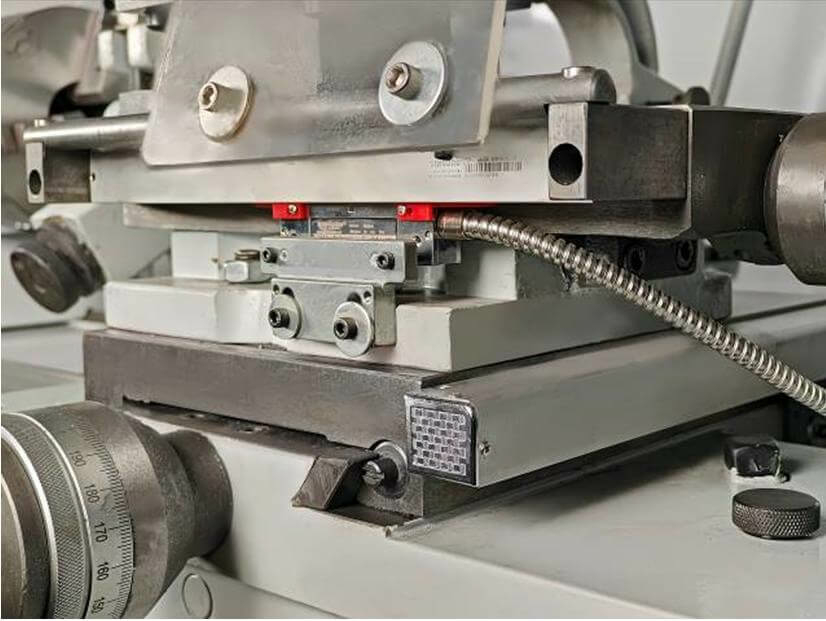

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм. |
 |
Многофункциональная 3х осевое УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей. |
 |
Все рукоятки станка оснащены четкими и удобными лимбами. |
 |
Для удобства нарезания резьбы станок оснащен резьбоуказателем. |
 |
Все подвижные части станка оснащены тавотницами. |
 |

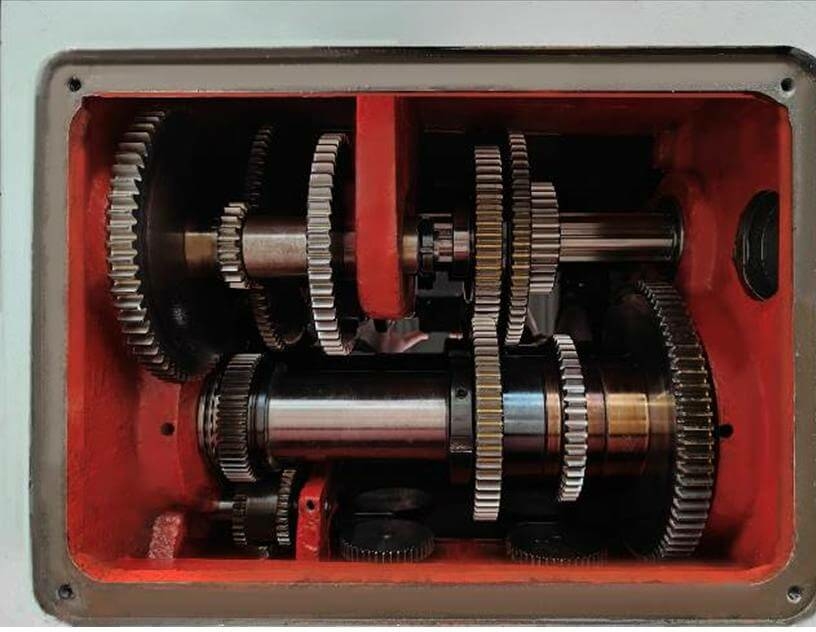

15-ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах. |
 |
Станок оснащен 4х позиционным резцедержателем 25х25 мм |
 |
Продольная и поперечная подача оснащены функцией ускоренного холостого хода (RFS) |
 |

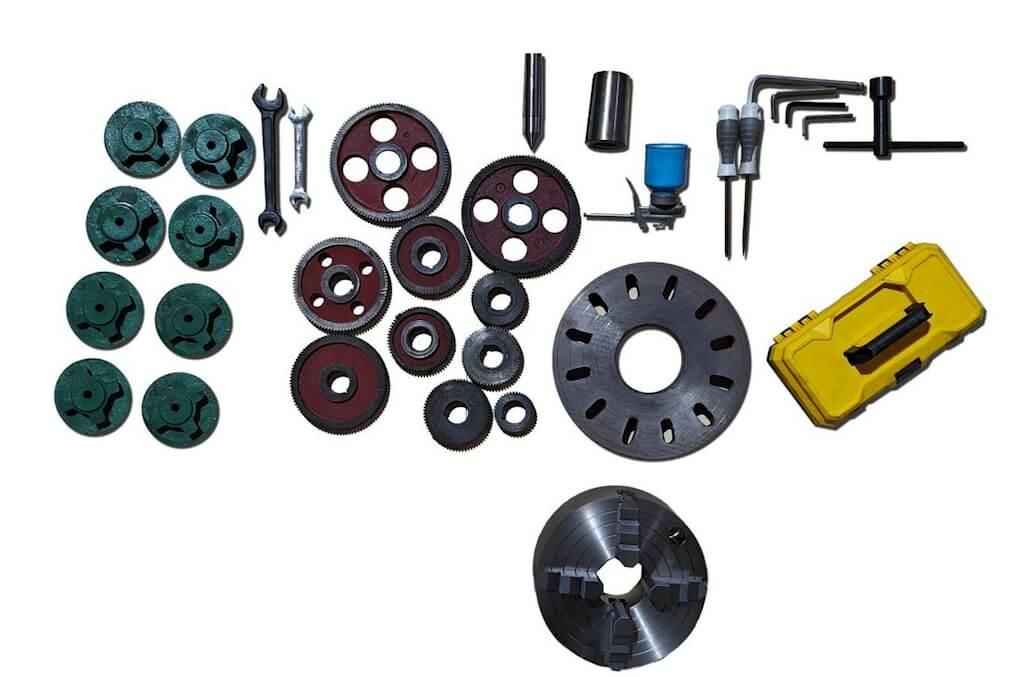

В ЗИП входят ключи, масленка, 4х кулачковый патрон 320 мм с независимыми кулачками , неподвижный центр МТ №5, конус-переходник, планшайба, набор ключей и руководство пользователя. |
Стандартная комплектация:
- 3-х кулачковый патрон ø200 мм;
- 4-х кулачковый патрон ø315 мм;
- Неподвижный люнет 10-130 мм;
- Подвижный люнет 10-90 мм;
- Планшайба ø300 мм;
- Защита патрона;
- Защита от брызг;
- Ножной тормоз;
- 3-осевое УЦИ SINO;
- Защита суппорта;
- Быстрый холостой ход суппорта по двум осям (RFS);
- Инструментальный ящик с набором ЗИП;
- Инструкция по эксплуатации на русском языке.
