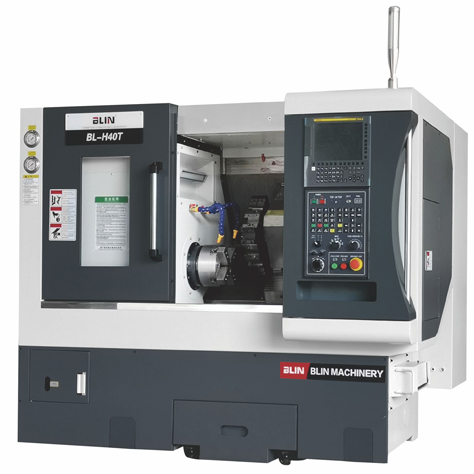

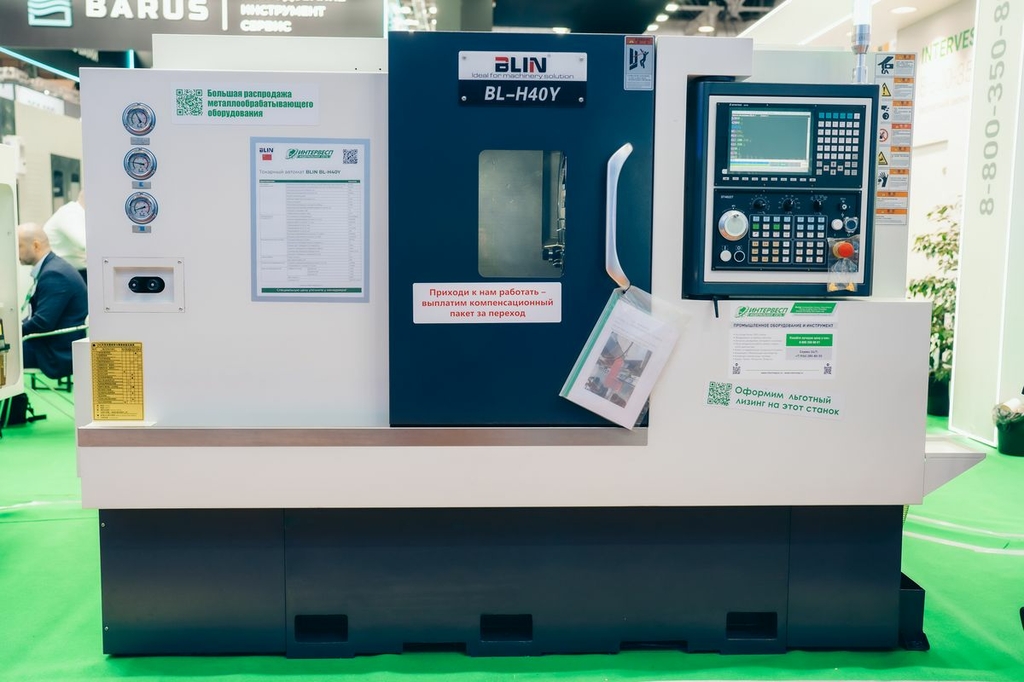

Токарный автомат BLIN BL-H40Y

Токарные автоматы с ЧПУ производства компании NINGBO BLIN MACHINERY используются для обработки прутков из различных типов металлов.

Преимущества BLIN BL-H40Y

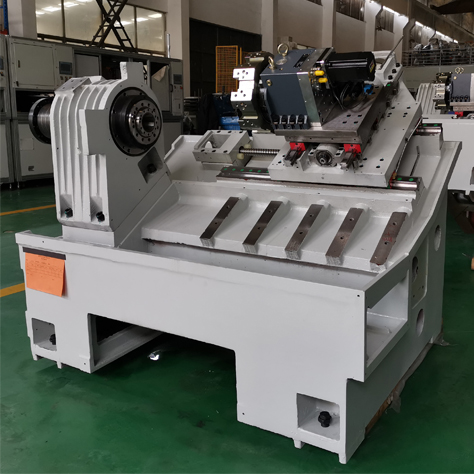

• Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
• Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
• Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
• Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).

Особенности конструкции BLIN BL-H40Y

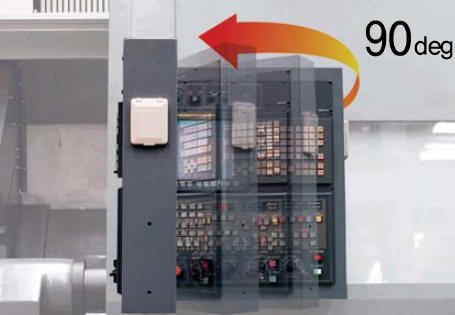

Конструкция обрабатывающего центра обеспечивает высокую производительность и точность, как при постоянных тяжелых точениях, так и при прерывистой обработке.Конструкцияобрабатывающего центра обеспечивает высокую производительность и точность, как при постоянных тяжелых точениях, так и при прерывистой обработке. Исполнение станины с наклоном обеспечивает легкий доступ к заготовке в рабочей зоне, эффективное стружкоудаление, удобное расположение систем управления позволяет быстро и эффективно проводить плановое техническое обслуживание.

По всем осям ШВП имеют три точки крепления: по краям и посередине.По всемосям ШВПимеют три точки крепления: по краям и посередине. Такая компоновка гасит вибрацию и отжим винта при резании, тем самым повышая точность изготовления детали. Специальная термообработка ШВП, предварительный натяг и отсутствие скольжения значительно увеличивают рабочий ресурс пары.

Стандартная комплектация BLIN BL-H40Y

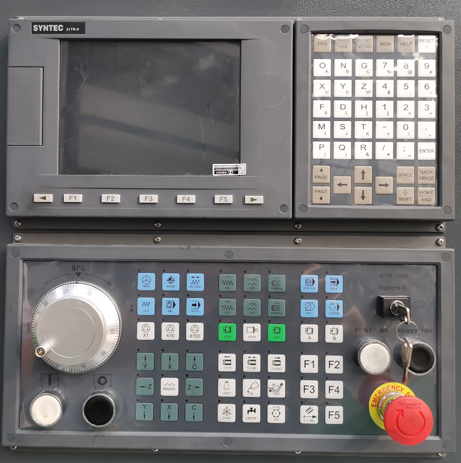

• Система ЧПУ SYNTEC 22TB
• Ручной маховичок управления

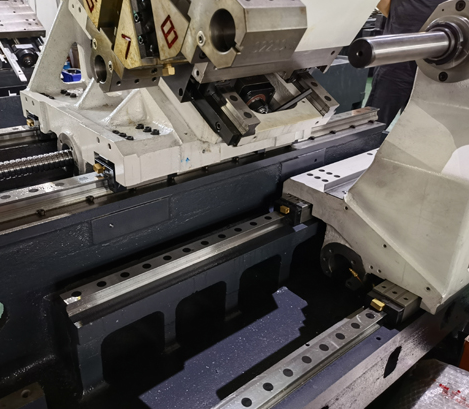

• Станина чугунная с наклоном с линейными направляющими
• Сервоприводы SYNTEC
• Высокоточный шпиндель с осью С1 с электромагнитным тормозом (7,5 кВт, A2-5, диаметр отверстия: Ø56 мм, 4000 об/мин, макс. Ø прутка 44 мм)
• Гидравлический патрон 6"

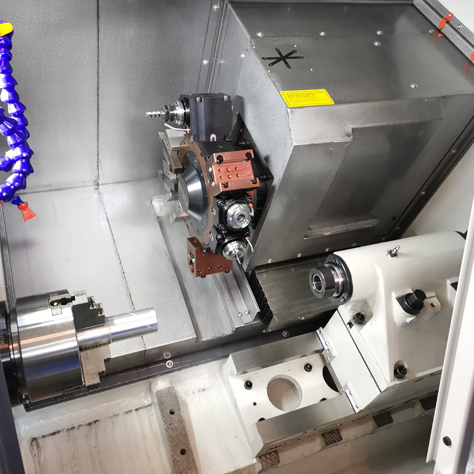

• Револьверная головка с приводным инструментом на 16 позиций (тип BMT45)
• Осевой приводной блок – 1 штука
• Осевой радиальный блок – 1 штука
• Держатели инструмента – 8 штук
• Система подачи СОЖ
• Автоматическая система смазки
• Освещение рабочей зоны станка
• Кондиционер электрошкафа
• Подготовка для установки барфидера
• 3-х цветная сигнальная лампа
• Трансформатор 380В (3 фазы встроенный)

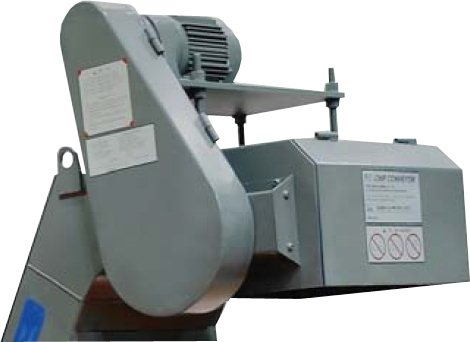

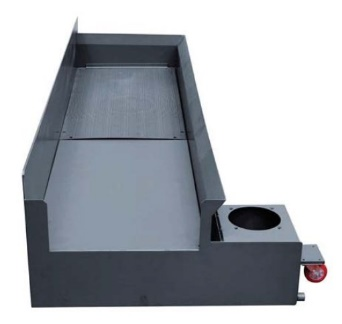

• Автоматический цепной конвейер для стружки и бункер для стружки
• Выносная педаль управления
• Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
• Комплект инструментов для настройки и обслуживания станка
• Комплект документации по обслуживанию станка на русском языке
• Комплект документации по эксплуатации станка на русском языке

Дополнительные опции BLIN BL-H40Y

• Увеличение отверстия шпинделя до Ø 62 мм (макс. обрабатываемый пруток Ø51 мм, А2-6, 3500 об/мин, 11 кВт, патрон 8")
• Программируемая задняя бабка
• Маслоотделитель (скиммер)
• Фильтр удаления масляного тумана
• Автоподатчик прутка Fedek DH65L S2 (1500 мм)
• СОЖ высокого давления 20бар через инструмент
• Держатель расточной оправки для СОЖ высокого давления 20бар через инструмент
• Держатель расточной оправки
• Осевой приводной блок (BMT45)
• Радиальный приводной блок (BMT45)
• Пуско-наладочные работы станка
