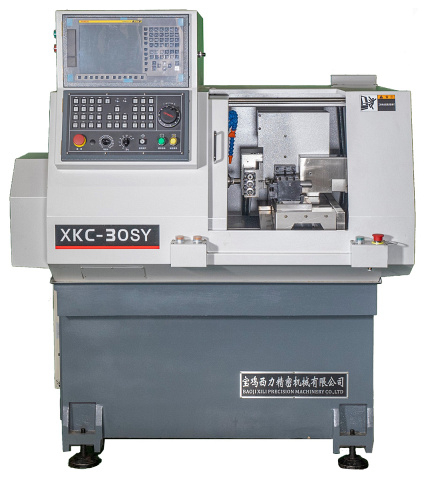

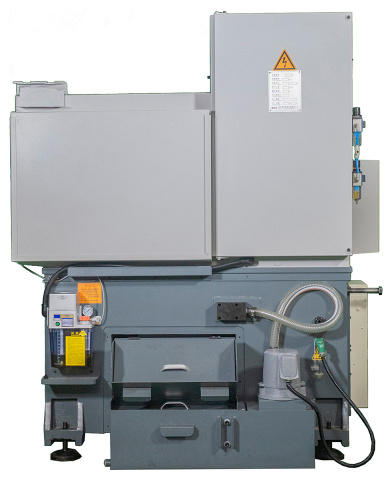

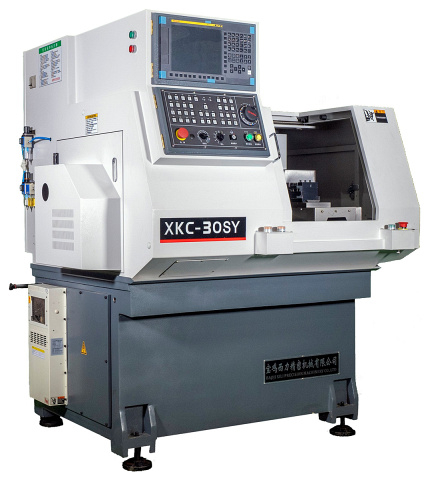

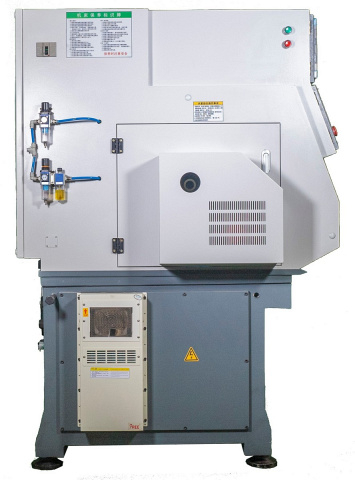

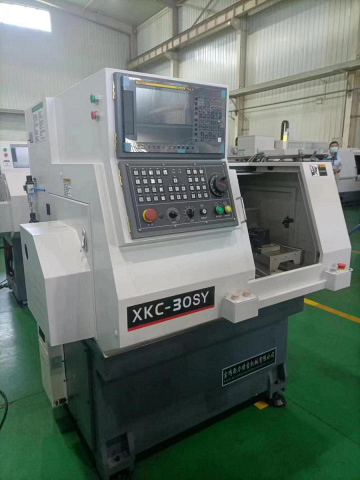

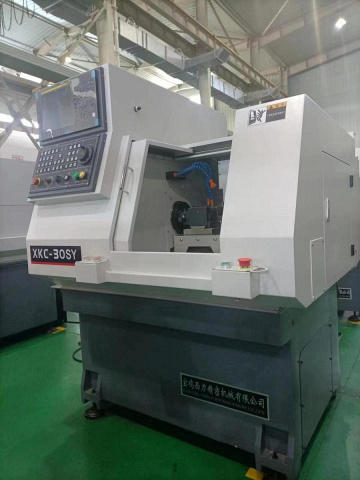

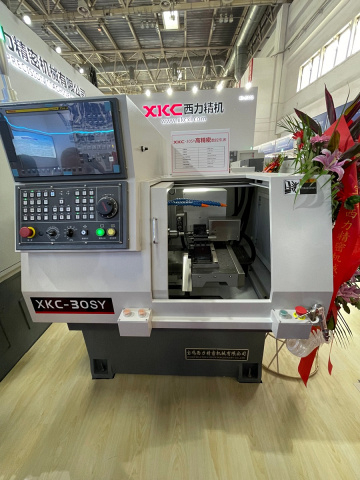

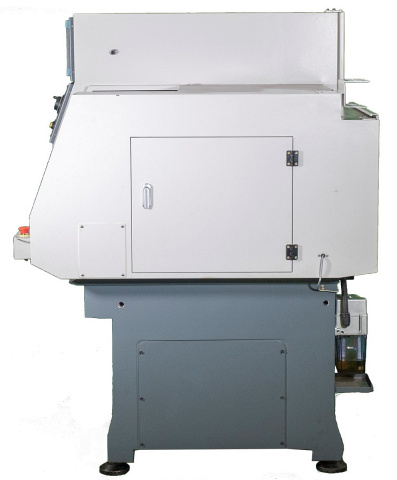

Компактные прецизионные токарные автоматы с ЧПУ серии 30SY специально разработаны для быстрой и точной обработки деталей среднего и малого диаметра, в т.ч. изготовление которых требует применения приводного инструмента. Выделяются широкими возможностями для обработки деталей различной сложности с высокой точностью, производительностью и быстрым сроком окупаемости.
В зависимости от комплектации станки могут быть оснащены различной инструментальной наладкой, т.е. они способны выполнять различные операции, включая многоосевую обработку.
Помимо этого, автоматы могут быть оснащены автоматическими системами загрузки / выгрузки, что снижает затраты на оплату рабочей силе время обработки деталей.
Используются на предприятиях, производящих детали для автомобилей и мотоциклов, приборостроительных заводах, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.
Получаемые изделия
Использование на производстве таких станков позволяет существенно расширить номенклатуру выпускаемой продукции и сократить количество используемого оборудования.
Область применения
Используются на предприятиях, производящих детали для автомобилей и мотоциклов, приборостроительных заводах, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.
Получаемые изделия
Схемы обработки
 | Осевое сверление |
 | Развёртывание |
 | Наружное (проходное) точение |
 | Точение канавки |
 | Точение фаски |
 | Точение конуса |
 | Точение торца |
 | Резьбонарезание |
 | Расточка |
 | Накатка профиля |
Конструктивные особенности

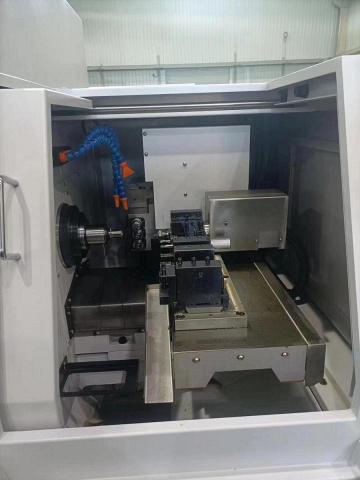

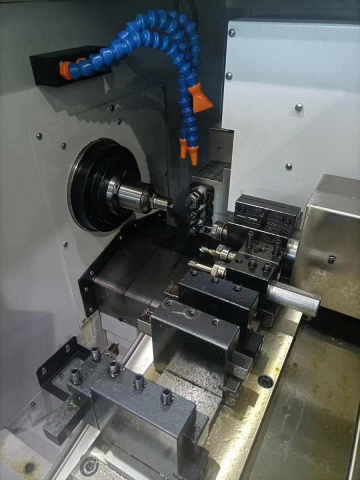

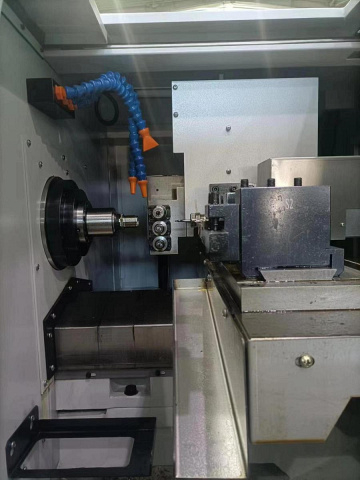

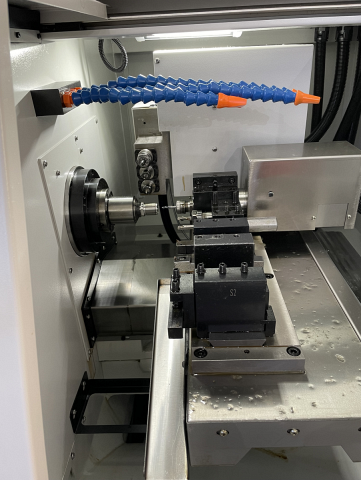

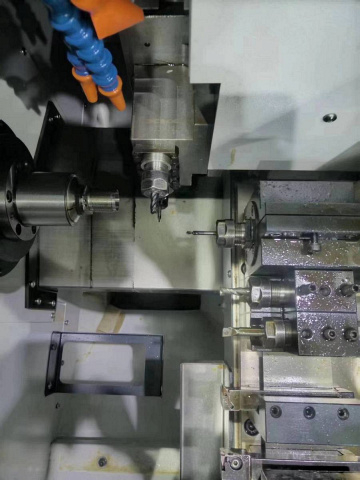

 | Линейный инструментальный суппорт |
 | Осевой приводной инструмент |

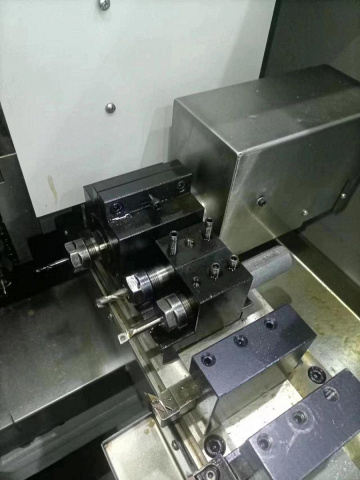

 | Радиальный 3-х позиционный приводной инструмент |
Комплектация
Стандартная
Дополнительная
Технические характеристики
| Характеристика | Значение |
|---|
| Макс. диаметр прутка, мм | 30 |
| По оси X, мм | 600 |
| По оси Y, мм | 100 |
| По оси Z, мм | 180 |
| Быстрые перемещения X / Y / Z, м/мин | 20 / 20 / 20 |
| Диаметр отверстия шпинделя, мм | 42 |
| Точность / повторяемость по осям, мм | < 0,004 / < 0,002 |
| Система ЧПУ | Syntec |
| Макс. диаметр обработки главного шпинделя, мм | 30 |
| Макс. длина обработки, мм | 100 |
| Общее кол-во инструментальных позиций, шт. | 11 |
| Число осей управления, шт. | 4 |
| Частота вращения шпинделя, об/мин | 60 - 4500 |
| Мощность двигателя главного шпинделя, кВт | 5,5 |
| Наличие противошпинделя | нет |
| Объём бака СОЖ, л | 40 |
| Размер державки резцов наружного точения, мм | 16 х 16 |
| Размер державки расточных резцов, мм | 25 |
| Количество позиций приводного осевого инструмента, шт. | 1 |
| Количество позиций приводного радиального инструмента с Y-осью, шт. | 3 |
| Мощность привода инструмента, кВт | 1 |
| Количество стационарных резцовых блоков, шт. | 6 |
| Частота вращения приводного инструмента, об/мин | 5000 / 3000 |
| Длина, мм | 1355 |
| Ширина, мм | 1409 |
| Высота, мм | 1612 |
| Вес, кг | 1300 |
