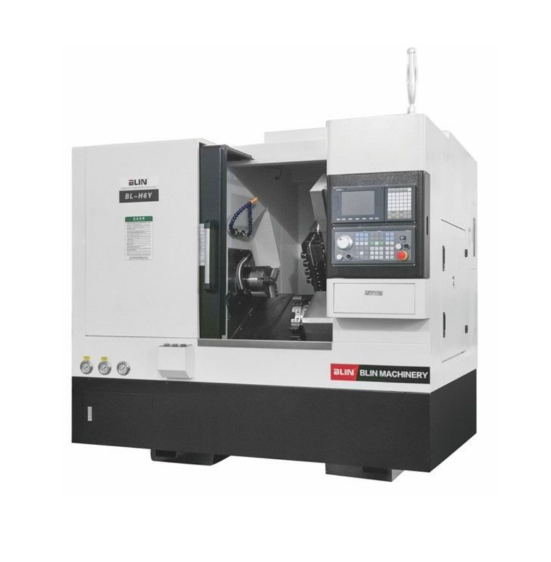

Токарный обрабатывающий центр NINGBO BLIN MACHINERY модели BL-H6Y
(голосов 0)
Артикул: int4259 Код товара: 102073
Под заказ
Токарный автомат с ЧПУ NINGBO BLIN MACHINERY модели BL-H6Y используется для обработки прутков из различных типов металлов. Данная модель отличается от модели BL-H6 инструментарием и оснащением револьверной головой.
Преимущества NINGBO BLIN MACHINERY
Высокая производительность и точность обработки.
Компоненты станка NINGBO BLIN MACHINERY
- Система ЧПУ Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
- Приводы Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
- ШВП HIWIN (Тайвань)
- Направляющие HIWIN (Тайвань)
- Подшипники шпинделя NSK (Япония)
- Револьверная голова SAUTER (Германия)
- Система смазки HERG (Япония)
- Электрокомпоненты SCHNEIDER (Франция)
- Пневмокомпоненты AIRTAC (Тайвань)
- Реле OMRON (Япония)
- Гидравлические патроны AUTOGRIP (Тайвань)
- Зубчатые ремни GATES (США)
- Крепёж YINSH (Тайвань)
- Муфты KTR (Германия).
Стандартная комплектация NINGBO BLIN MACHINERY

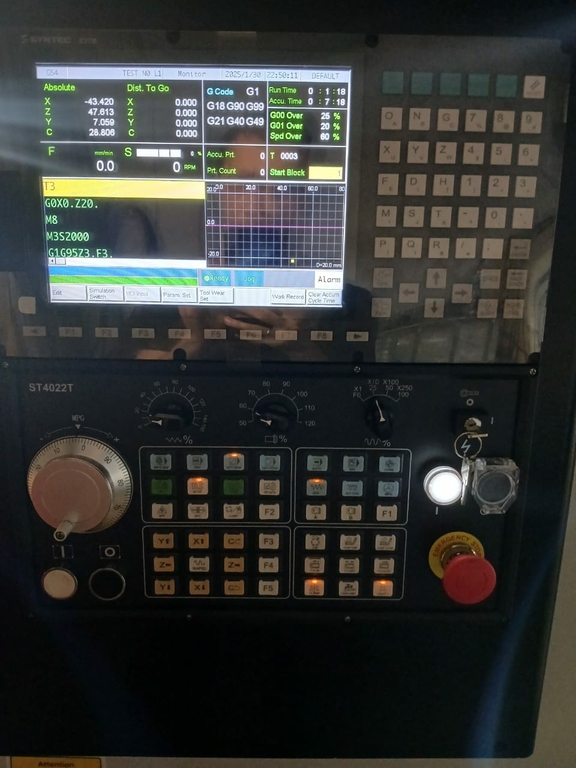

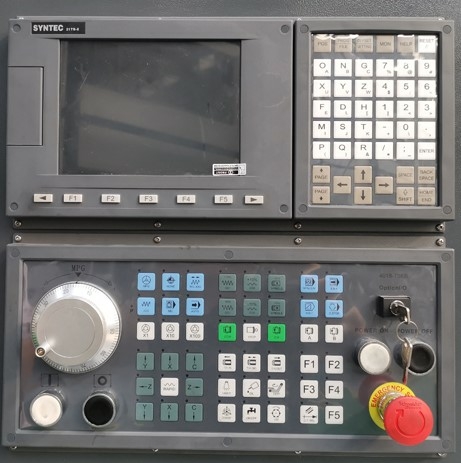

- Система ЧПУ SYNTEC 21TB
- Ручной маховичок управления

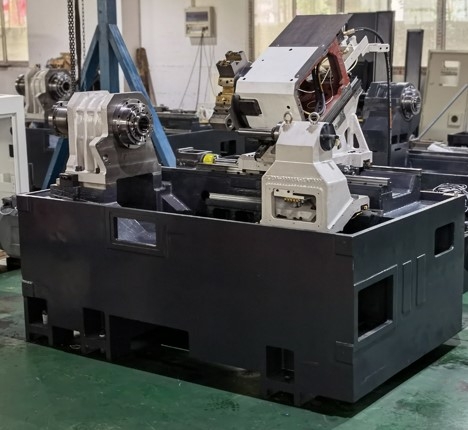

- Станина чугунная с наклоном 30° с линейными направляющими
- Сервоприводы SYNTEC
- Шпиндель высокоточный с осью С1 с электромагнитным тормозом
- Цанговый патрон CL-42
- Револьверная головка на 8 позиций

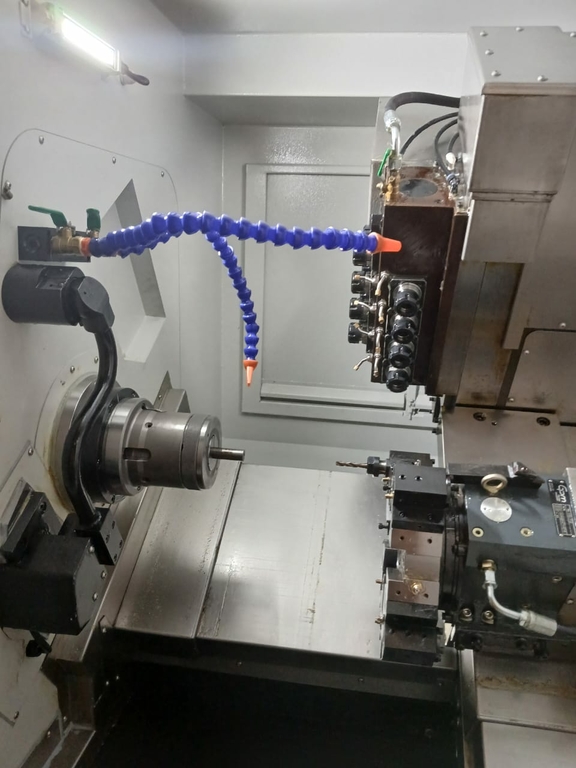

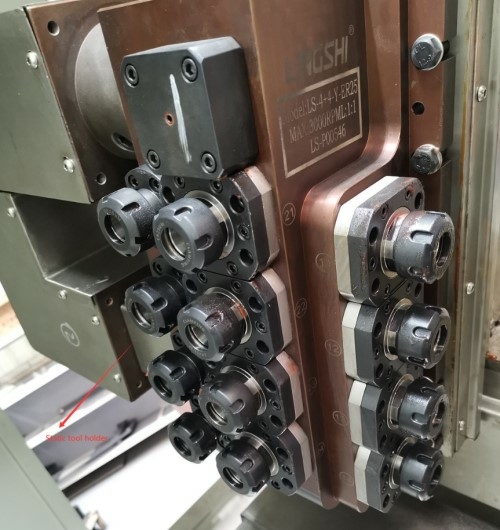

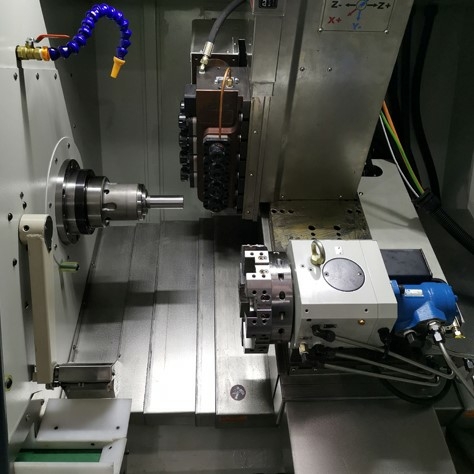

- Блок приводных инструментов 4 осевых, 4 приводные радиальные позиции, 4 статичных осевых позиций

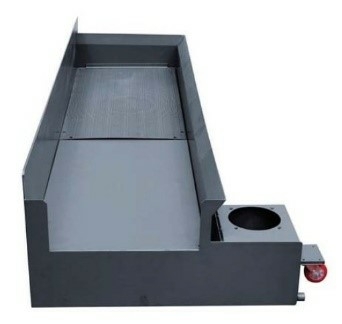

- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- Кондиционер электрошкафа
- 3-х цветная сигнальная лампа
- Трансформатор 380В (3 фазы встроенный)

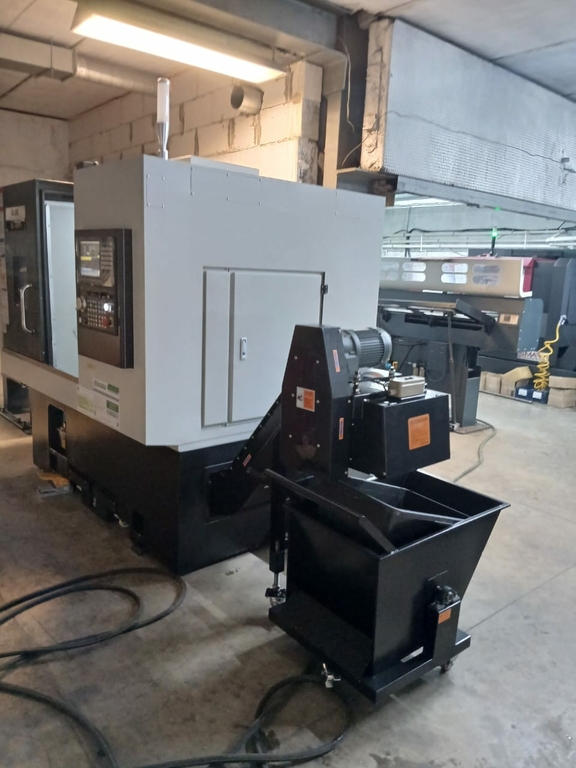

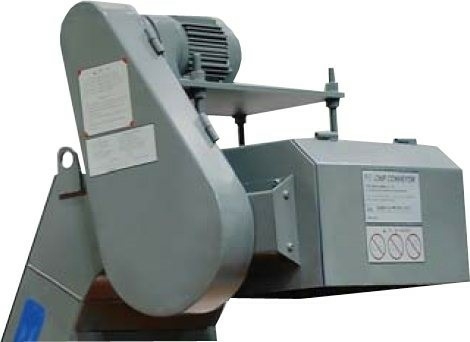

- Автоматический цепной конвейер для стружки и бункер для стружки
- Выносная педаль управления
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
Дополнительные опции NINGBO BLIN MACHINERY
- Система ЧПУ FANUC 0i-TF
- Деталеуловитель
- Фильтр удаления масляного тумана

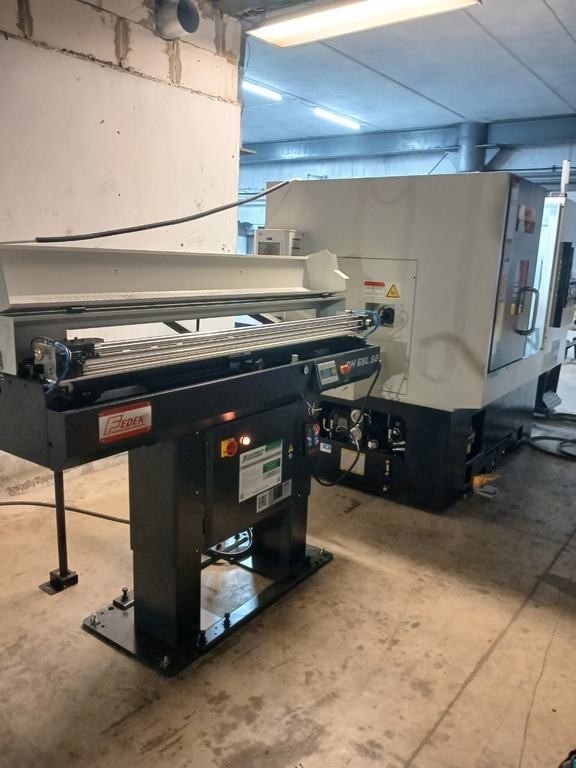

- Автоматическая подача прутка (барфидер) FEDEK DH 65L
- Гидравлический патрон 6" для главного шпинделя
- Гидравлический патрон 8" для главного шпинделя
- Замена револьверной головы на линейный инструмент 3 поз. (вычитать)
- Пуско-наладочные работы станка
Токарный автомат с ЧПУ NINGBO BLIN MACHINERY модели BL-H6Y используется для обработки прутков из различных типов металлов. Данная модель отличается от модели BL-H6 инструментарием и оснащением револьверной головой.
Технические характеристики NINGBO BLIN MACHINERY
| Наименование | Размерность | BL-H6Y | |||
| Основные характеристики | Максимальный диаметр заготовки, устанавливаемый над станиной | мм | Ø 350 | ||
| Максимальная длина точения | мм | 250 | |||
| Максимальный диаметр точения | мм | Ø 200 | |||
| Главный шпиндель | Тип шпинделя | - | Механический шпиндель, ременный привод | ||
| Диаметр отверстия шпинделя | мм | Ø 56 | Ø 66 | ||
| Торец шпинделя | - | А2-5 | А2-6 | ||
| Максимальная скорость шпинделя | об/мин | 4500 | 4000 | ||
| Максимальный диаметр обрабатываемого прутка | мм | Ø 42 | Ø 51 | ||
| Мощность шпинделя | кВт | 11 | |||

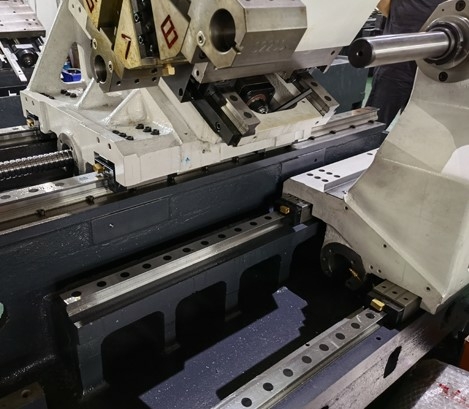

| Перемещения по осям X, Y, Z | Тип линейных направляющих | - | роликовые | ||
| Ширина направляющих по осям x, y, z | мм | 30/30/30 | |||
| Диаметр швп по осям x, y, z | мм | 32/25/32 | |||
| Перемещение по оси x | мм | 350 | |||
| Перемещение по оси y | мм | 220 | |||
| Перемещение по оси z | мм | 300 | |||
| Быстрые перемещения по осям x, y, z | м/мин | 24/16/24 | |||
| Инструментальная система | Тип инструментальной системы | - | Блок приводного инструмента (4 осевых, 4 радиальных) с осью Y, 4 статичных инструмента осевых с осью Y, револьверная голова на 8 позиций или блок линейных инструментов на 3 позиции | ||
| Размер цанг приводного инструмента | ER25 | ||||
| Скорость приводного инструмента | об/мин | 3 000 | |||
| Сечение хвостовиков инструмента | мм | 20х20, Ø 25 | |||
| Мощность приводного инструмента | кВт | 1,7 | |||
| Задняя бабка | - | - | нет | ||
| Точностные характеристики | Точность позиционирования по осям X, Y, Z | мм | 0,008/1000 | ||
| Повторяемость по осям x, y, z | мм | ≤0,005 | |||
| Другие характеристики | Габариты станка | Длина | мм | 2270 | |
| Ширина | мм | 1940 | |||
| Высота | мм | 2070 | |||
| Вес станка | кг | 3300 | |||
| Система чпу | - | SYNTEC 21TB | |||
