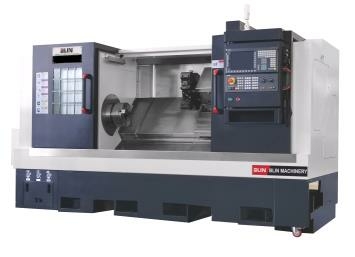

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-H55M
(голосов 0)
Артикул: int4772 Код товара: 102081
Под заказ
Токарные обрабатывающие центры с ЧПУ NINGBO BLIN MACHINERY серии BL-H55 используются для обработки прутков из различных типов металлов.
Преимущества NINGBO BLIN MACHINERY BL-H55M
Высокая производительность и точность обработки.
Компоненты станка NINGBO BLIN MACHINERY BL-H55M
- Система ЧПУ Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
- Приводы Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
- ШВП HIWIN (Тайвань)
- Направляющие HIWIN (Тайвань)
- Подшипники шпинделя NSK (Япония)
- Револьверная голова SAUTER (Германия)
- Система смазки HERG (Япония)
- Электрокомпоненты SCHNEIDER (Франция)
- Пневмокомпоненты AIRTAC (Тайвань)
- Реле OMRON (Япония)
- Гидравлические патроны AUTOGRIP (Тайвань)
- Зубчатые ремни GATES (США)
- Крепёж YINSH (Тайвань)
- Муфты KTR (Германия).
Стандартная комплектация NINGBO BLIN MACHINERY BL-H55M
- Система ЧПУ FANUC 0i-TF
- Ручной маховичок управления
- Станина чугунная с наклоном 45° с линейными направляющими
- Сервоприводы FANUC
- Шпиндель высокоточный с электромагнитным тормозом
- Мощность шпинделя 11/15 кВт
- Ось Y
- Гидравлический патрон 8" главного шпинделя
- Револьверная головка на 12 позиций SAUTER (Германия)
- Автоматический цепной конвейер для стружки и бункер для стружки
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Кондиционер электрического шкафа
- Гидравлическая программируемая задняя бабка
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
- Трансформатор 380В (3 фазы встроенный)
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
- Комплект документации на ЧПУ
- Держатели инструмента – 8 шт.
- Приводной осевой блок – 1 шт.
- Приводной радиальный блок – 1 шт.
Дополнительные опции NINGBO BLIN MACHINERY BL-H55M
- Система ЧПУ SIEMENS (Германия)
- Система ЧПУ SYNTEC (Тайвань)
- Замена шпинделя на: 15/18,5 кВт, 2500 об/мин, А2-8, патрон 10», отверстие шпинделя Ø 92 мм, максимальный обрабатываемый пруток Ø 74 мм
- Фильтр удаления масляного тумана
- Устройство настройки инструмента Renishaw
- Гидравлический поддерживающий люнет
- Автоматическая подача прутка (барфидер) FEDEK
- Пуско-наладочные работы станка.
Токарные обрабатывающие центры с ЧПУ NINGBO BLIN MACHINERY серии BL-H55 используются для обработки прутков из различных типов металлов.
Технические характеристики NINGBO BLIN MACHINERY BL-H55M
| Наименование | Размерность | BL-H55M | ||
| Основные характеристики | Максимальный диаметр заготовки, устанавливаемый над станиной | мм | Ø 550 | |
| Максимальный диаметр заготовки, устанавливаемый над суппортом | мм | Ø 300 | ||
| Максимальная длина точения | мм | 1000 | ||
| Максимальный диаметр точения | мм | Ø 400 | ||
| Диаметр отверстия шпинделя | мм | Ø 62 (опц. 92) | ||
| Торец шпинделя | - | А2-6 (А2-8) | ||
| Максимальная скорость шпинделя | об/мин | 3500 (2500) | ||
| Максимальный диаметр обрабатываемого прутка | мм | Ø51 (опц. 74) | ||
| Мощность шпинделя | кВт | 11/15 (опц. 15/18,5) | ||
| Патрон шпинделя | дюйм | 8" (10") | ||
| Индексация шпинделя (ось c) | град. | 0,01 | ||
| Перемещения (по осям X, Y, Z) | Тип линейных направляющих | - | роликовые | |
| Перемещение по оси x | мм | 210 (опц. 230) | ||
| Перемещение по оси y | мм | -- | ||
| Перемещение по оси z | мм | 1000 | ||
| Быстрые перемещения по осям x/z | м/мин | 20/20 | ||
| Быстрые перемещения по оси y | м/мин | -- | ||
| Револьверная голова | Тип револьверной головы | - | ВМТ 55 | |
| Количество инструментальных позиций | шт. | 12 | ||
| Время смены инструмента | сек | 0,28 | ||
| Время полного поворота головы | сек | 0,4 | ||
| Сечение хвостовиков инструмента | мм | 25х25, Ø 40 | ||
| Скорость приводного инструмента | об/мин | 4000 | ||
| Задняя бабка | Конус | - | МТ5 | |
| Перемещение задней бабки | мм | 850 | ||
| Точностные характеристики | Шероховатость | мм | Ra0.4÷1.6 | |
| Соосность | мм | ≤0,003 | ||
| Точность позиционирования по осям (x/z) | мм | ±0,005 | ||
| Повторяемость по осям (x/z) | мм | ±0,003 | ||
| Другие характеристики | Мощность двигателя насоса СОЖ | кВт | 0,48 | |
| Расход сож | м3/ч | 2,5 | ||
| Габариты станка | Длина | мм | 3300 | |
| Ширина | мм | 1700 | ||
| Высота | мм | 1800 | ||
| Вес станка | кг | 6500 | ||
| Система чпу | - | FANUC 0i-TF | ||
