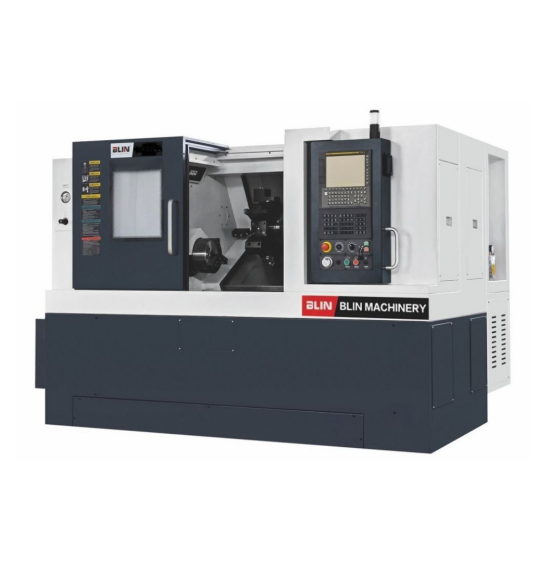

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY модели BL-S200L
(голосов 0)
Артикул: int4549 Код товара: 102084
Под заказ

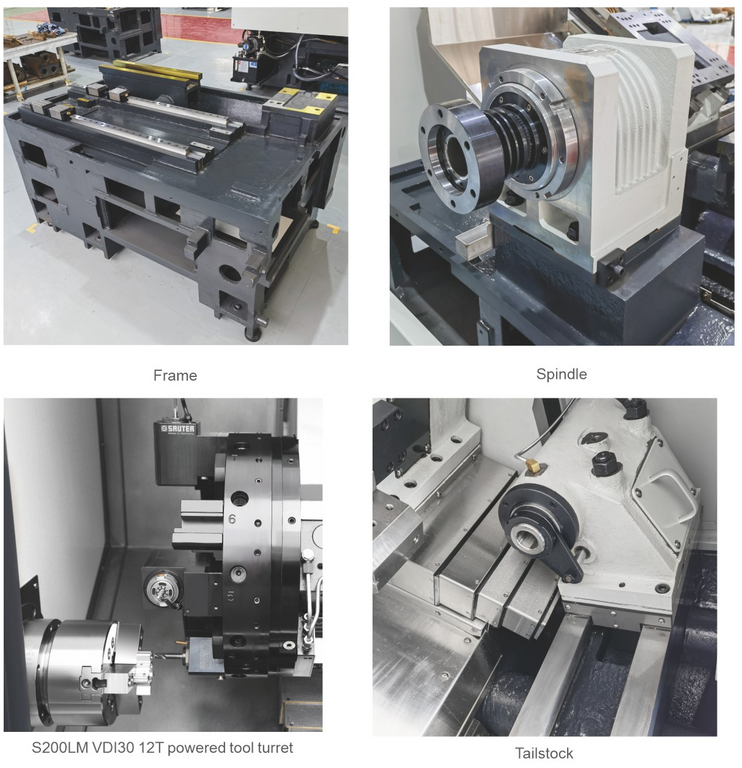

- Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
- Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.

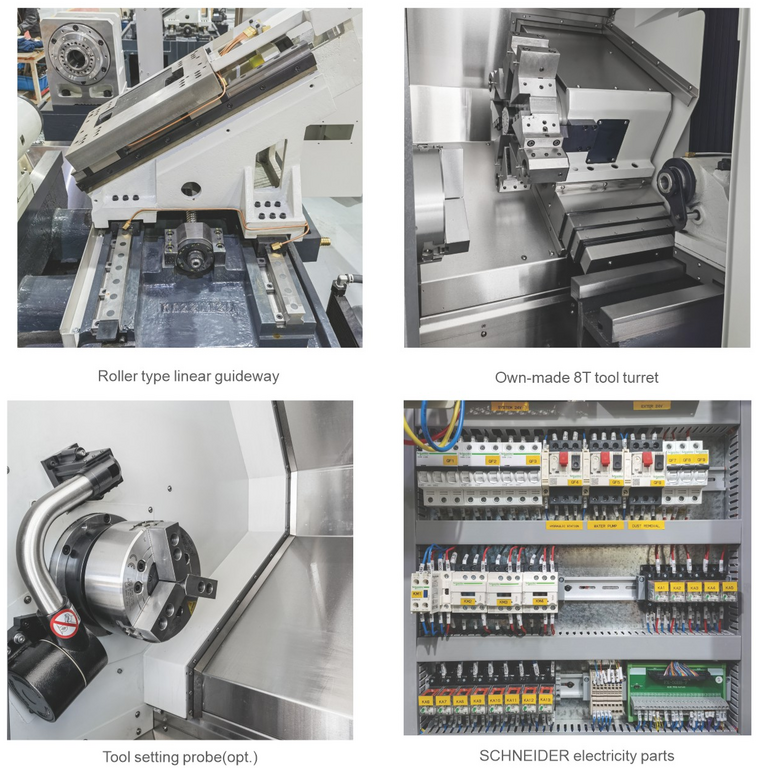

- Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
- Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
Компоненты станка NINGBO BLIN MACHINERY
- Система ЧПУ: SYNTEC (Тайвань), FANUC (Япония), SIEMENS (Германия)
- Приводы: SYNTEC (Тайвань), FANUC (Япония), SIEMENS (Германия)
- ШВП: HIWIN (Тайвань), PMI (Тайвань)
- Направляющие: HIWIN (Тайвань), PMI (Тайвань)
- Подшипники шпинделя: SKF (Швеция), NSK (Япония)
- Револьверная голова: SAUTER (Германия)
- Система смазки: HERG (Япония)
- Электрокомпоненты: SCHNEIDER (Франция)
- Пневмокомпоненты: AIRTAC (Тайвань)
- Реле: OMRON (Япония)
- Гидравлические патроны: AUTOGRIP (Тайвань)
- Зубчатые ремни: GATES (США)
- Крепёж: YINSH (Тайвань)
- Муфты: KTR (Германия)
Стандартная комплектация NINGBO BLIN MACHINERY
- Система ЧПУ FANUC 0i-TF
- Ручной маховичок управления
- Станина чугунная с наклоном 30° с линейными направляющими
- Шпиндель высокоточный 11/15 кВт
- Гидравлический патрон 8" главного шпинделя
- Револьверная головка на 12 позиций
- Конвейер для удаления стружки с баком
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Кондиционер электрошкафа
- Подготовка для установки барфидера
- Гидравлическая задняя бабка
- Трансформатор 380В (3 фазы встроенный)
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
- Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
- Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
- Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
- Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
Технические характеристики NINGBO BLIN MACHINERY
| Наименование | Размерность | BL-S200L | ||
| Основные характеристики | Максимальный диаметр заготовки, устанавливаемый над станиной | мм | Ø 510 | |
| Максимальный диаметр заготовки, устанавливаемый над суппортом | мм | Ø 260 | ||
| Максимальная длина точения | мм | 520 | ||
| Максимальный диаметр точения | мм | Ø 380 | ||
| Главный шпиндель | Тип шпинделя | - | Механический шпиндель, ременный привод | |
| Диаметр отверстия шпинделя | мм | Ø 66 | ||
| Торец шпинделя | - | А2-6 | ||
| Максимальная скорость шпинделя | об/мин | 4 000 | ||
| Максимальный диаметр обрабатываемого прутка | мм | 51 | ||
| Мощность шпинделя | кВт | 11/15 | ||
| Патрон шпинделя | дюйм | 8" | ||
| Перемещения (по осям X, Y, Z) | Тип линейных направляющих | - | роликовые | |
| Перемещение по оси x | мм | 200+10 | ||
| Перемещение по оси z | мм | 550 | ||
| Быстрые перемещения по осям x/z | м/мин | 28 | ||
| Револьверная голова | Тип револьверной головы | - | Серво-гидравлическая | |
| Количество инструментальных позиций | шт. | 12 | ||
| Время смены инструмента | сек | 0,28 | ||
| Время полного поворота головы | сек | 0,4 | ||
| Сечение хвостовиков инструмента | мм | 25х25(8T)/20х20 (12Т), Ø40(8T)/Ø32(12Т) | ||
| Задняя бабка | Диаметр пиноли | мм | Ø 75 | |
| Ход пиноли | мм | 90 | ||
| Конус задней бабки | МТ4 | |||
| Точностные характеристики | Шероховатость | мм | Ra0.4÷1.6 | |
| Соосность | мм | ≤0,003 | ||
| Точность позиционирования по осям (x/z) | мм | 0,005/0,008 | ||
| Повторяемость по осям (x/z) | мм | 0,002/0,004 | ||
| Другие характеристики | Мощность двигателя насоса СОЖ | кВт | 0,48 | |
| Расход сож | м3/ч | 2,5 | ||
| Габариты станка | Длина | мм | 2 000 | |
| Ширина | мм | 1 600 | ||
| Высота | мм | 1 700 | ||
| Вес станка | кг | 3 200 | ||
| Система чпу | - | FANUC 0i-TF | ||
