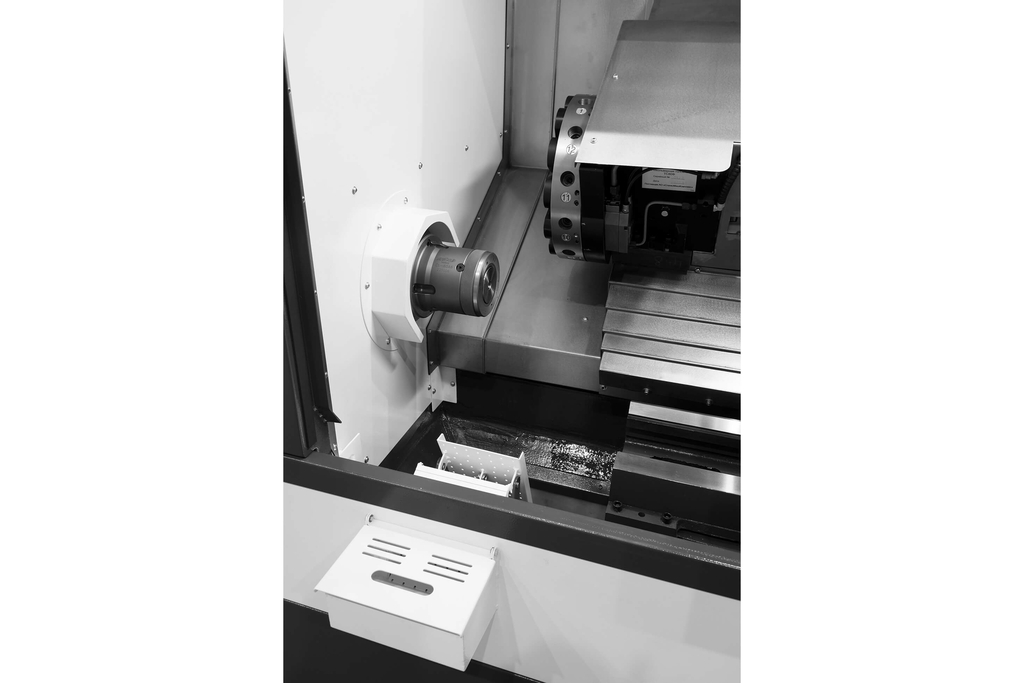

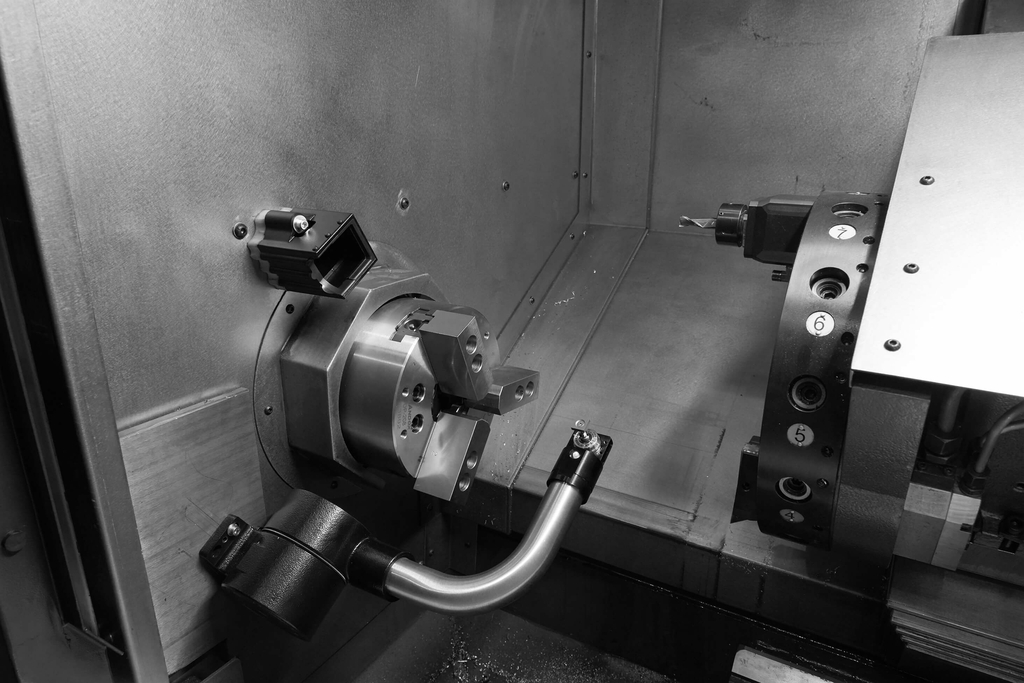

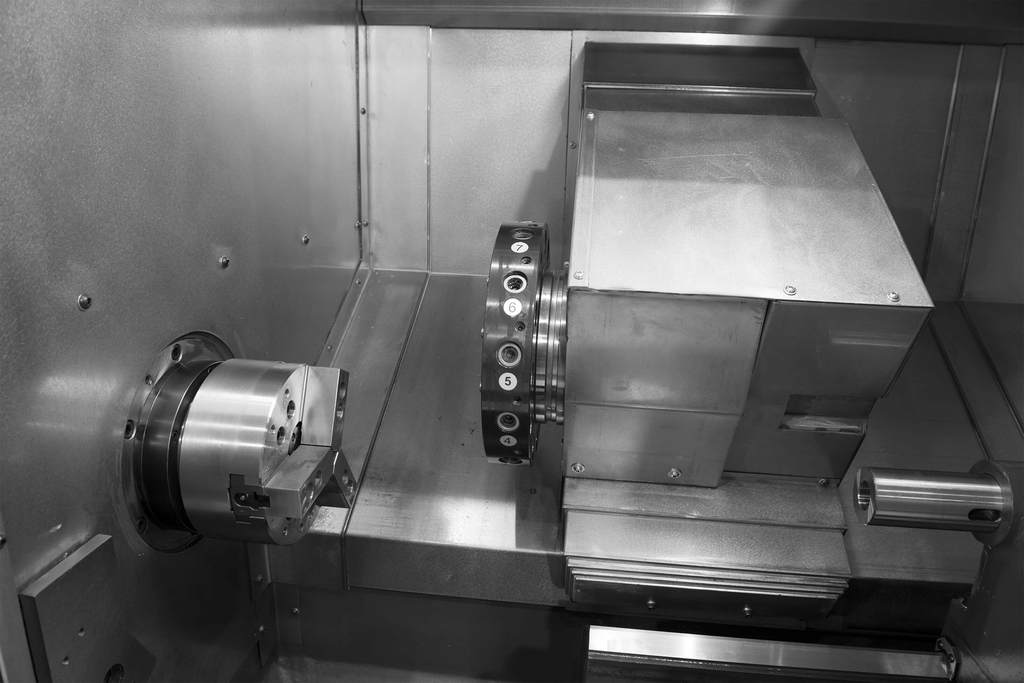

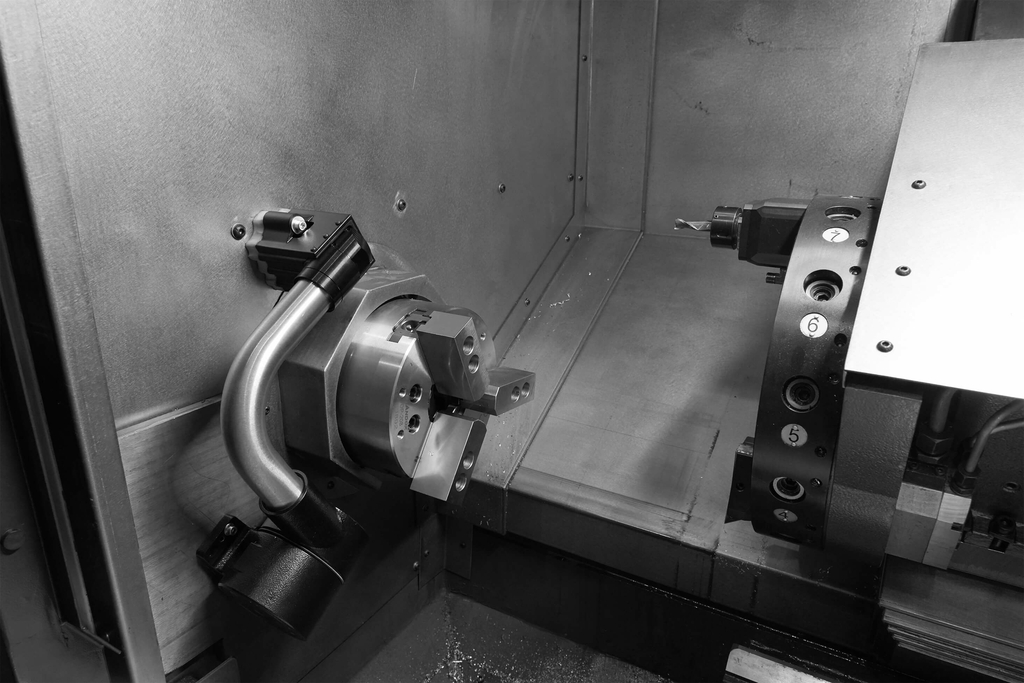

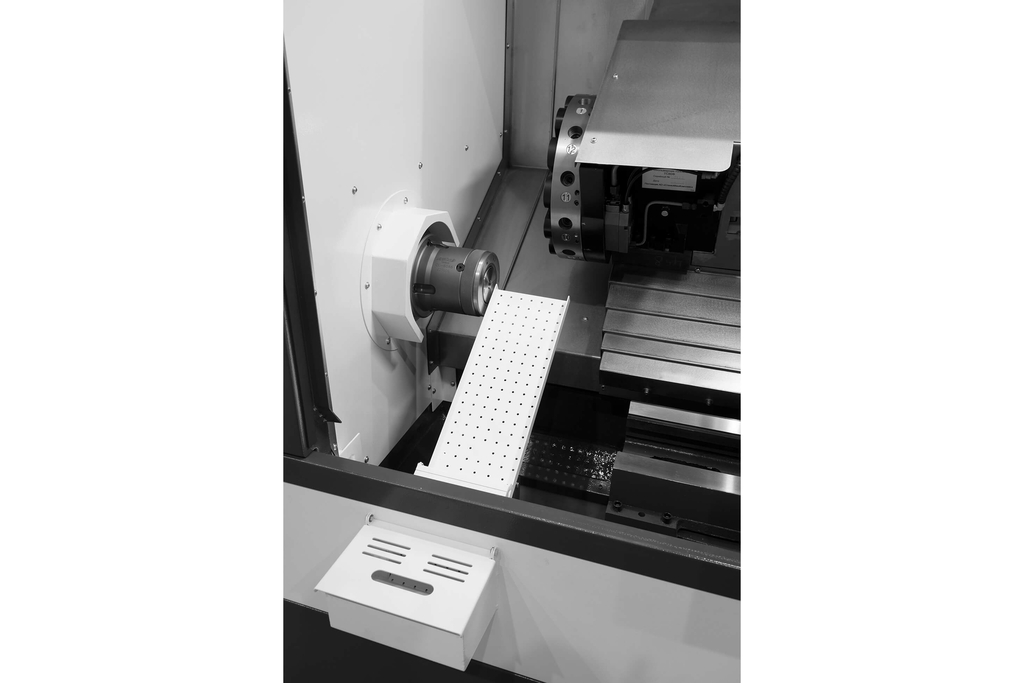

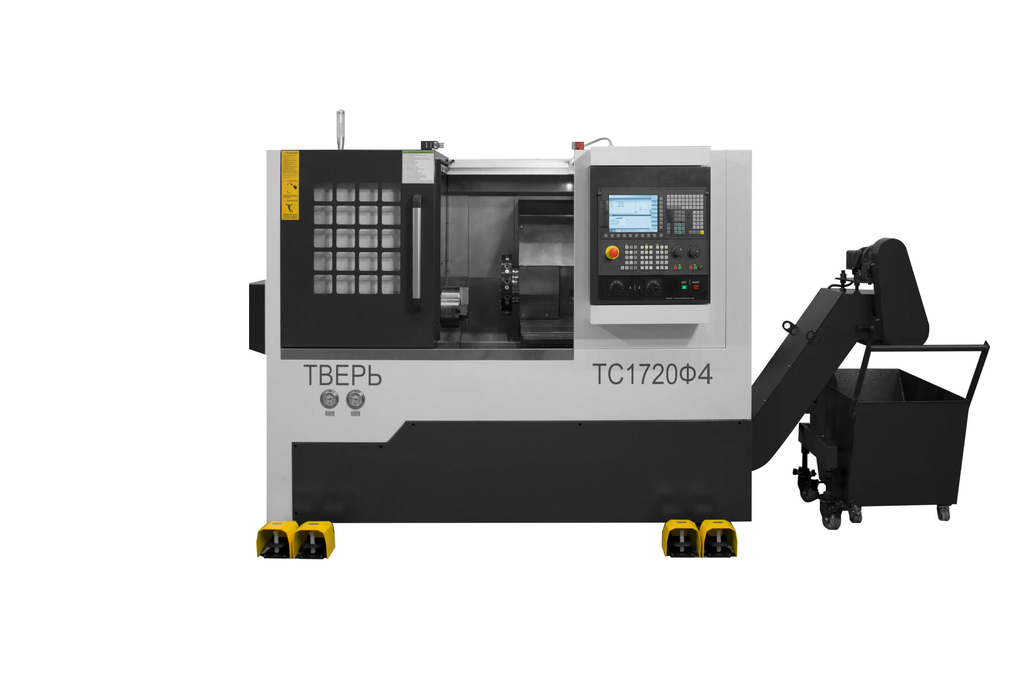

Токарный обрабатывающий центр TC1720Ф4

Код товара: 104623

Под заказ

7 850 000 ₽

С НДС

от 218056 ₽/мес

в лизинг

Окупаемость: от 53 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

г. Тверь, ул. Академика Туполева, 124

Преимущества

Возможна расширенная гарантия до 36 месяцев. ПНР - бесплатно.

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

Токарный обрабатывающий центр ТС1720Ф4 — технологичный высокоскоростной токарный станок, предназначенный для комплексной обработки внутренних и внешних цилиндрических, конусообразных, радиусных и торцевых поверхностей, точения канавок и выемок валов, дисков, нарезания метрических, дюймовых и конусных резьб. Тяжелое основание и надежные применяемые компоненты перемещений по осям обеспечивают высокую жесткость станка. Прямой привод, мотор подачи и шарико-винтовая пара обеспечивают получение максимальной точности установки координат. 12-позиционная револьверная голова и современная русифицированная система ЧПУ позволяют обрабатывать детали сложных форм с высокой производительностью. Обрабатывающий центр востребован в аэрокосмической, станкостроительной, приборостроительной, сельскохозяйственной, нефтегазовой и других отраслях, где важна высокая скорость и точность обработки.

Ниже представлены примеры изготавливаемых на станке изделий.

	Крепежные изделия Машиностроение

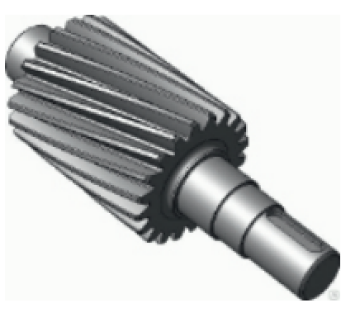

	Вал-шестерня Автомобилестроение

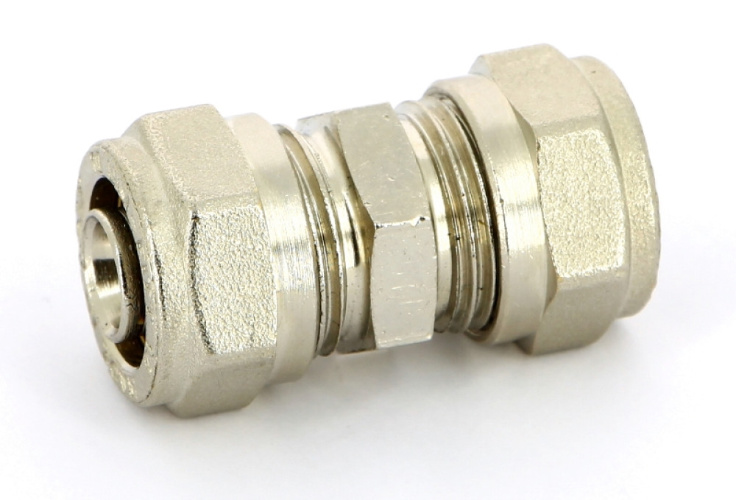

	Муфта соединительная Машиностроение, ЖКХ

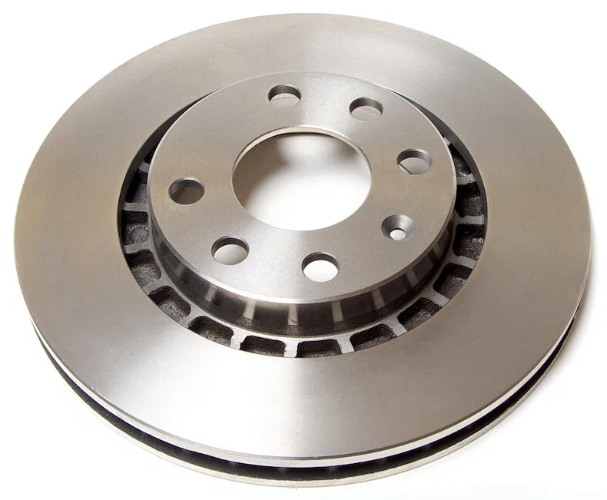

	Тормозной диск Автомобилестроение

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка

Характеристика	Значение
Максимальный диаметр заготовки над станиной, мм	490 (560 с ВМТ40)
Максимальный диаметр изделия типа диск заготовки над выемкой станины, мм	320 L200
Максимальный диаметр заготовки, обрабатываемый над суппортом, мм	320 (390 с ВМТ40)
Максимальный диаметр прутка, мм	48 (50 с ВМТ40)
РМЦ, мм	615
Максимальная масса заготовки, кг	350 (с люнетом)
Угол наклона станины, град.	30
Оси
X, Перемещение, мм	210
Z, Перемещение, мм	480
Ось Y	Опция
X/Z/W, Скорость быстрых перемещений, м/мин.	30/30/-
Рабочая подача, мм/мин	15000
X/Z, Диаметр/шаг ШВП, мм	32/40 шаг 10
X/Z, Тип направляющих	Качения
Класс точности станка	Н
Ширина между центрами направляющих осей X/Z, мм	400
Шпиндельная бабка
Диаметр 3-х кулачкового патрона, мм	210
Частота вращения шпинделя, об/мин.	50—4000
Диаметр отверстия в шпинделе, мм	52 (с гидропатроном)
Торец шпинделя	А2-6
Конус шпинделя	Метрический 70 (Метрический 80 опция) (1:20)
Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м	136/100
Мощность электродвигателя шпинделя, 30 минут/продолжительно, кВт	15/11
Тип электродвигателя шпинделя	Серво
Контршпиндель	Опция
Револьверная головка
Число инструментов, шт	12
Тип хвостовика	VDI30/ВМТ40/BMT45
Время смены инструмента на 1 позицию/полная, сек	0.8/1.88
Мощность электродвигателя приводного инструмента, кВт	4.2
Частота вращения приводного инструмента, об/мин	4500
Задняя бабка
Перемещение задней бабки, мм	415
Выдвижение пиноли, мм	100
Диаметр пиноли, мм	63
Конус пиноли	Морзе 4
Прочее
Номинальный потребляемый ток, А	55
Система ЧПУ	GSK
Тип стружкосборника	Ленточный
Емкость бака СОЖ, л	100
Емкость бака гидростанции, л	75
Масса нетто, кг	3600
Масса брутто, кг	3900
Габаритные размеры (ДхШхВ), мм	2290(2490)х1930х1745
Состояние для транспортировки	Станок в собранном виде, приставное оборудование упаковано отдельно
Примечание	Габаритные размеры указаны без открытых дверей и приставного оборудования

Комплект поставки станка

Система ЧПУ GSK
Моторы и приводы X,Z,S GSK
3-х кулачковый гидравлический патрон 210 мм с проходным отверстием
Задняя бабка с гидравлической пинолью
Гидравлический тормоз шпинделя
Пластинчатый стружкосборник, тележка
12-ти позиционная револьверная голова ТС80Фх12 с возможностью установки приводного инструмента на каждую позицию
Система подачи СОЖ на каждый инструмент
Система импульсной смазки направляющих
Рабочее освещение и лампа индикации состояния станка
Набор инструментов для обслуживания станка
Набор ключей для обслуживания станка
Руководство оператора и документация по обслуживанию станка

Дополнительные опции

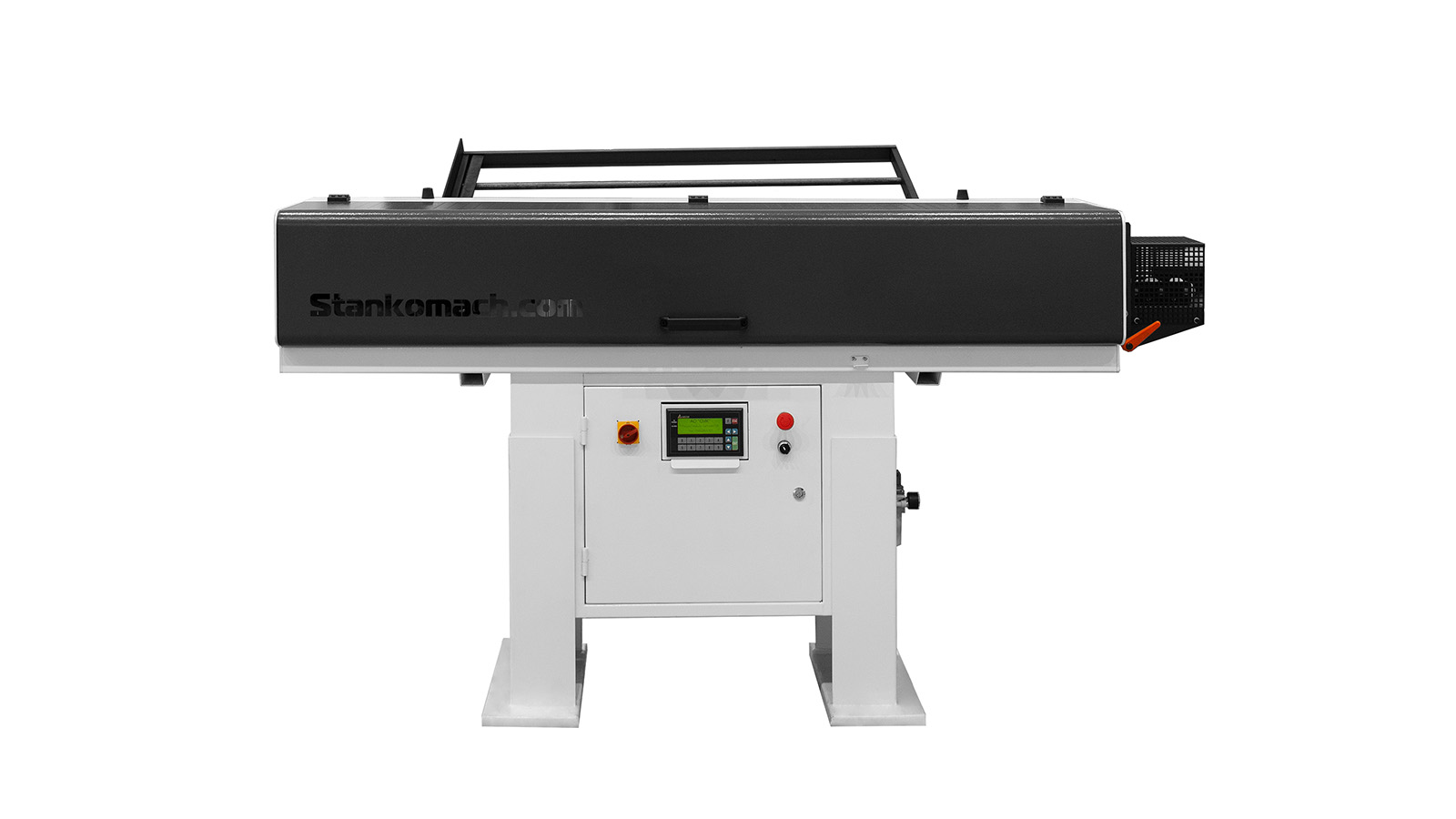

	Барфидер УАПП5-55 Устройство автоматической подачи прутка, загрузчик для токарных станков
	Сепаратор масла и СОЖ (на бак СОЖ) Кaчеcтвeннoe oтделeниe и удаление постороннего масла из СОЖ

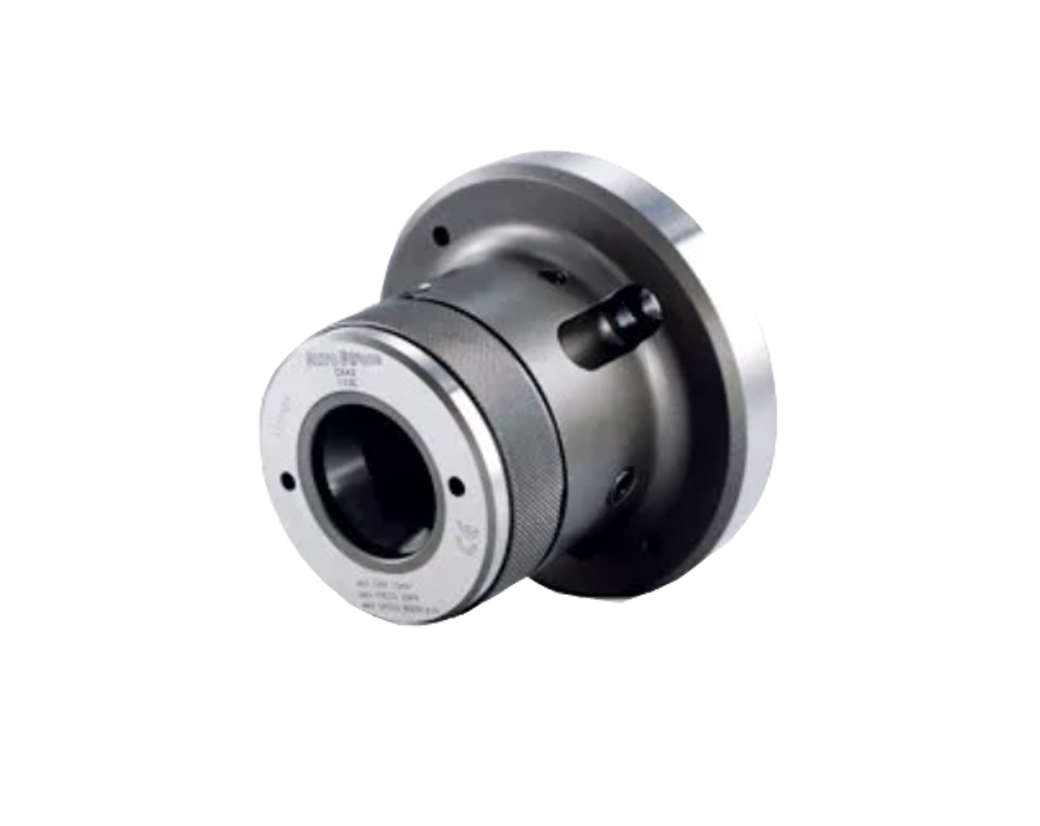

	Токарный цанговый патрон Надежная и равномерная фиксация, точное центрирование, минимальное биение
	Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента

Ø обработки над супортом, мм 320
Расстояние между центрами (рмц), мм 615
Ø точения, мм 490
Напряжение, В 380
Мощность, кВт 11
Масса, кг 3900
Модель TC1720Ф4
Type Токарный обрабатывающий центр
