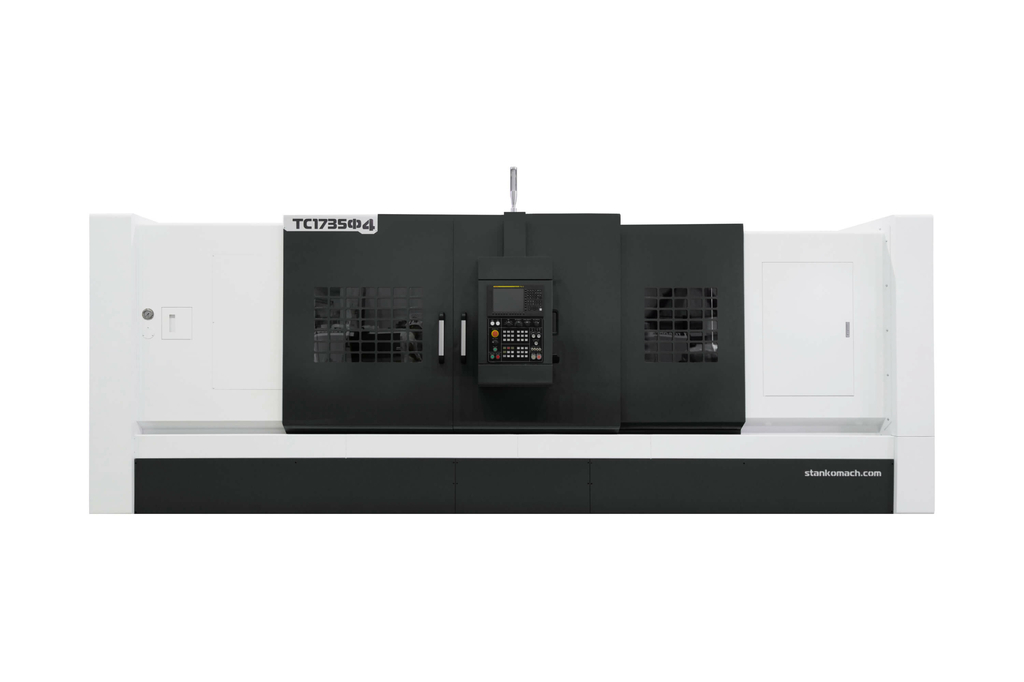

Токарный обрабатывающий центр ТС1735Ф4

Код товара: 104620

Под заказ

18 000 000 ₽

С НДС

от 500000 ₽/мес

в лизинг

Окупаемость: от 120 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

г. Тверь, ул. Академика Туполева, 124

Преимущества

Возможна расширенная гарантия до 36 месяцев. ПНР - бесплатно.

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

Токарный обрабатывающий центр ТС1735Ф4 – технологичный высокоскоростной токарный станок, предназначенный для комплексной обработки внутренних и внешних цилиндрических, конусообразных, радиусных и торцевых поверхностей, точения канавок и выемок валов, дисков, нарезания метрических, дюймовых и конусных резьб. Прямой привод, мотор подачи и шарико-винтовая пара обеспечивают получение максимальной точности установки координат. 12-позиционная револьверная головка и современная русифицированная система ЧПУ позволяют обрабатывать детали сложных форм с высокой производительностью. Обрабатывающий центр востребован в аэрокосмической, станкостроительной, приборостроительной, сельскохозяйственной, нефтегазовой и других отраслях, где важна высокая скорость и точность обработки. Дополнительно может комплектоваться гидролюнетом, противошпинделем и барфидером, что ещё больше повышает производительность и точность обработки. **Максимальное расстояние между центрами 4800 мм.**

Ниже представлены примеры изготавливаемых на станке изделий.

	Вал Машиностроение
	Вал-шестерня Автомобилестроение
	Крепежные изделия Машиностроение
	Тормозной диск Автомобилестроение
	Фланец Нефтегазовая промышленность
	Подшипник Автомобилестроение

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка

Характеристика	Значение
Максимальный диаметр заготовки над станиной, мм	660
Максимальный диаметр обработки, мм	500
РМЦ, мм	1300/ 1800/ 2800/ 3800/ 4800
Максимальная масса заготовки, кг	1000 (с люнетом)
Угол наклона станины, град.	45
Оси
X, Перемещение, мм	315
Z, Перемещение, мм	1500/ 2000/ 3000/ 4000/ 5000
W, Перемещение, мм	1300/ 1800/ 2800/ 3800/ 4800
Ось Y	Опция
X/Z/W, Скорость быстрых перемещений, м/мин.	6/12/6
Рабочая подача, мм/мин	1—8000
Класс точности станка	Н
Шпиндельная бабка
Диаметр 3-х кулачкового патрона, мм	305
Диаметр 3-х кулачкового патрона конртшпинделя, мм	200
Частота вращения шпинделя, об/мин.	10—2000
Диаметр отверстия в шпинделе, мм	75 (с гидропатроном)
Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м	505/440
Мощность электродвигателя шпинделя, 30 минут/продолжительно, кВт	30/26
Контршпиндель	Опция
Редуктор главного двигателя 1:4	Опция
Револьверная головка
Число инструментов, шт	12
Тип хвостовика	BMT55
Частота вращения приводного инструмента, об/мин	3000
Задняя бабка
Прочее
Гидравлический люнет программируемый	Опция
Номинальный потребляемый ток, А	75
Система ЧПУ	GSK
Тип стружкосборника	Ленточный
Масса нетто, кг	8000/ 9000/ 11000/ 13000/ 15000
Состояние для транспортировки	Станок в собранном виде, приставное оборудование упаковано отдельно
Примечание	Габаритные размеры указаны без открытых дверей и приставного оборудования

Комплект поставки станка

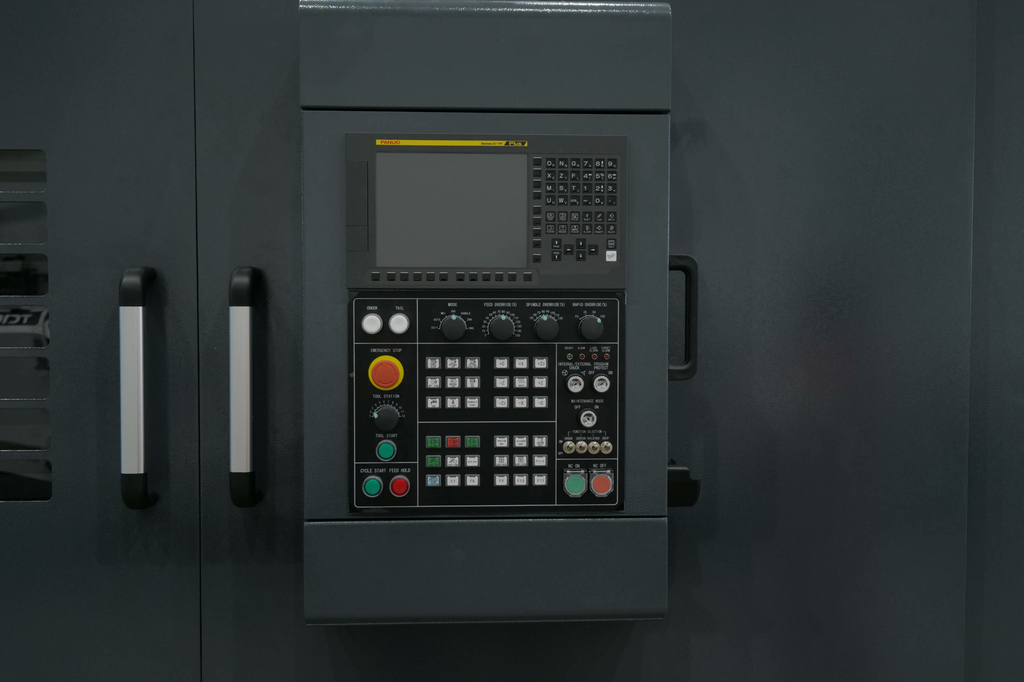

Система ЧПУ GSK
Моторы и приводы X,Z,S GSK
3-х кулачковый гидравлический патрон 305 мм с проходным отверстием

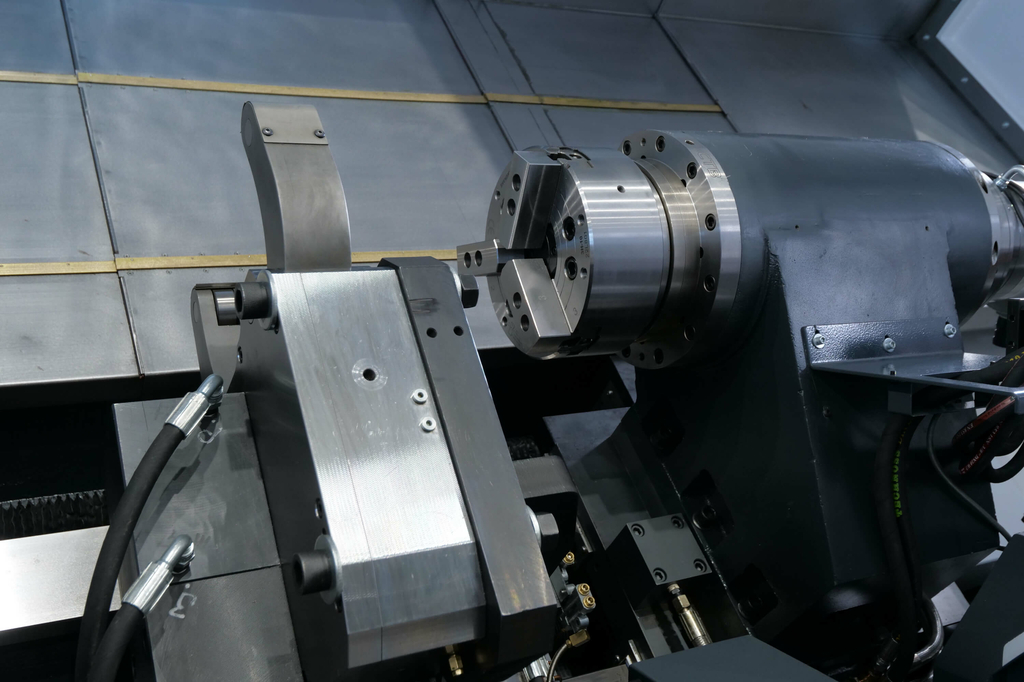

Задняя бабка с гидравлической пинолью
Гидравлический тормоз шпинделя
Пластинчатый стружкосборник, тележка

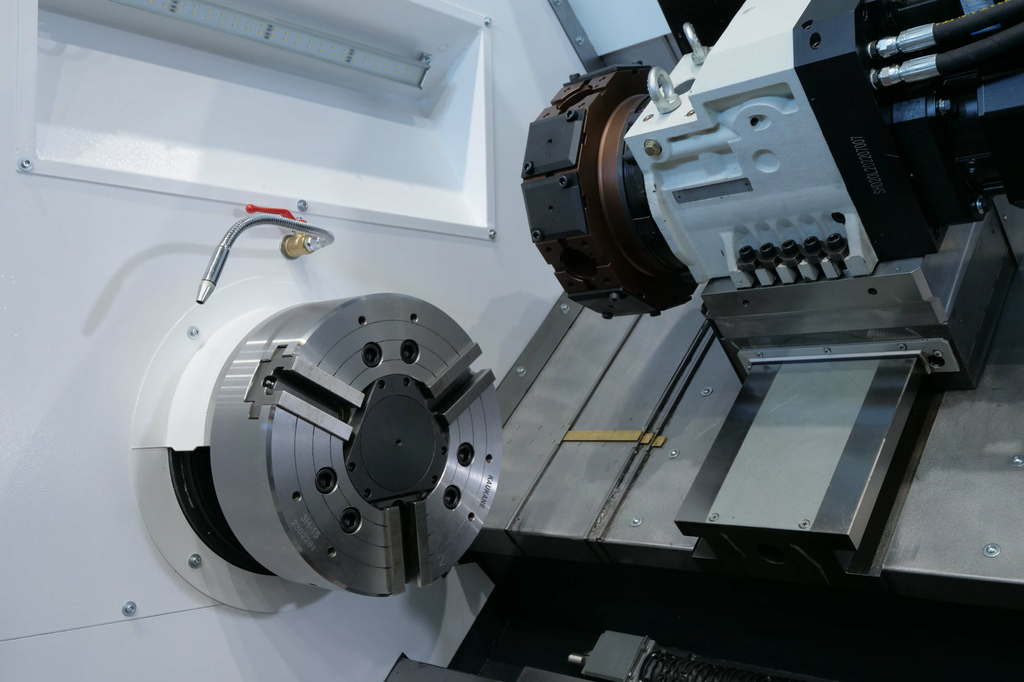

12-ти позиционная револьверная голова ТС80Фх12 с возможностью установки приводного инструмента на каждую позицию
Система подачи СОЖ на каждый инструмент
Система импульсной смазки направляющих
Рабочее освещение и лампа индикации состояния станка
Педали управления патроном и пинолью
Набор инструментов для обслуживания станка
Руководство оператора и документация по обслуживанию станка

Дополнительные опции

	Сепаратор масла и СОЖ (на бак СОЖ) Кaчеcтвeннoe oтделeниe и удаление постороннего масла из СОЖ
	Токарный цанговый патрон Надежная и равномерная фиксация, точное центрирование, минимальное биение
	Гидролюнет Устройство для поддержания нежёстких деталей на линии центров станка
	Противошпиндель Второй шпиндель, расположенный напротив основного.
	Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента

Ø обработки над супортом, мм 500
Расстояние между центрами (рмц), мм 4800
ЧПУ GSK
Ø точения, мм 660
Мощность, кВт 30
Масса, кг 8000
Модель ТС1735Ф4
Type Токарный обрабатывающий центр
