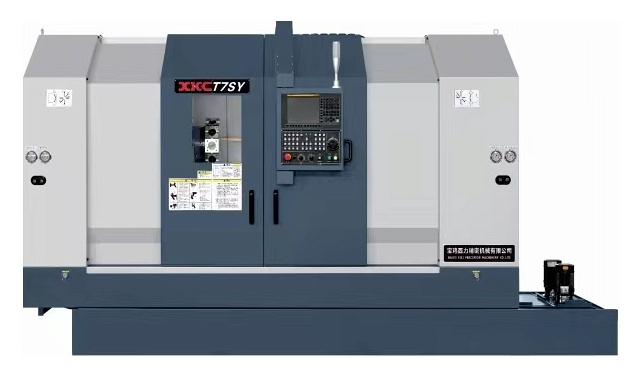

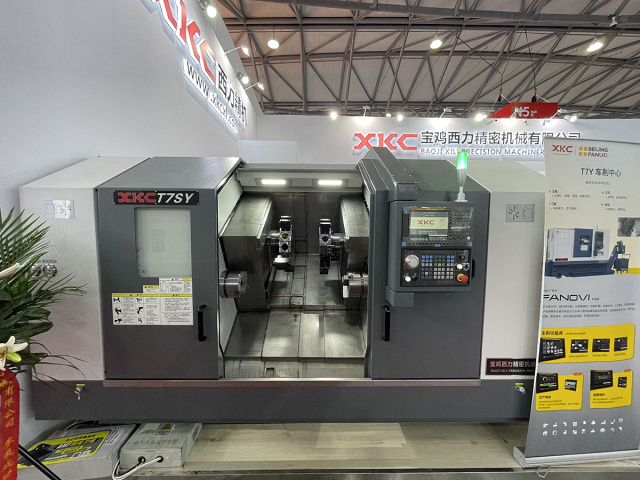

Токарный обрабатывающий центр XKC T7SY (Fanuc)
(голосов 0)
Артикул: 9990759t7sy_fanuc Код товара: 105778
Под заказ
Трехосевые токарные центры с ЧПУ XKC T7SY обеспечивают высокопроизводительную обработку ответственных деталей, для изготовления которых необходим приводной инструмент.
На станках осуществляется широкий спектр операций, включая многоосевую обработку. Операции выполняются с высокой точностью, стабильностью получаемых размеров и качеством обработанной поверхности.
Токарные центры XKC T7SY используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах, а также при изготовлении медицинского инструмента и оборудования.
Токарные обрабатывающие центры XKC серии T7SY применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна.
Область применения
Токарные обрабатывающие центры XKC серии T7SY применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна. Станкостроение Аэрокосмическая промышленность Автомобильная промышленность Приборостроение Машиностроение Инструментальное производствоСхемы обработки
 | Осевое сверление |
 | Развёртывание |
 | Наружное (проходное) точение |
 | Точение канавки |
 | Точение фаски |
 | Точение конуса |
 | Точение торца |
 | Резьбонарезание |
 | Расточка |
 | Накатка профиля |
Конструктивные особенности
 | Цельнолитая станина Цельнолитая станина с углом наклона 30 градусов, изготовленная из высококачественного чугуна, который обладает превосходными характеристиками поглощения вибраций, обеспечивает прочную основу для всех узлов станка. После отжига и естественного старения – полностью устраняются внутренние напряжения отливки. Специальная конструкция станины обеспечивает высокую точность и стабильность обработки. Увеличенное расстояние между направляющими по оси Z и интегрированная конструкция гнезда для крепления ШВП – дополнительно повышают устойчивость к нагрузкам и вибрации. Кроме того, угол наклона 30 градусов предоставляет оператору удобный доступ к заготовке и облегчает отвод стружки. |
 | Направляющие и ШВП Оси X, Y и Z оснащены высокопроизводительными двигателями подачи Syntec (Тайвань).Прецизионные направляющие качения THK (Япония) с отличными характеристиками точности и скорости перемещений, позволяют производить скоростную обработку в тяжелых условиях обеспечивая высокую точность в течение всего срока службы.ШВП от THK (Япония) с двойным преднатягом, обеспечивают высокую точность подачи и гарантировано высокую жёсткость. Диаметр по осям X – 32 мм, Y – 40 мм, Z – 32 мм. Прецизионные направляющие качения THK (Япония) с отличными характеристиками точности и скорости перемещений, позволяют производить скоростную обработку в тяжелых условиях обеспечивая высокую точность в течение всего срока службы.ШВП от THK (Япония) с двойным преднатягом, обеспечивают высокую точность подачи и гарантировано высокую жёсткость. Диаметр по осям X – 32 мм, Y – 40 мм, Z – 32 мм. Прецизионные направляющие качения THK (Япония) с отличными характеристиками точности и скорости перемещений, позволяют производить скоростную обработку в тяжелых условиях обеспечивая высокую точность в течение всего срока службы. ШВП от THK (Япония) с двойным преднатягом, обеспечивают высокую точность подачи и гарантировано высокую жёсткость. Диаметр по осям X – 32 мм, Y – 40 мм, Z – 32 мм. |

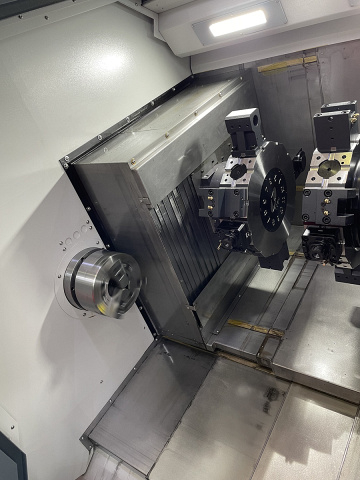

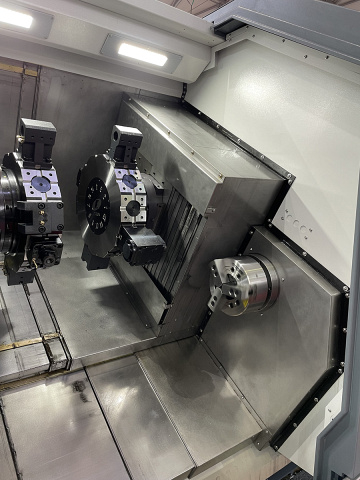

 | Шпиндель и контршпиндель Высокоскоростной радиально-упорный подшипник в сочетании с цилиндрическим роликовым подшипником, гарантируют высокую жёсткость, точность и стабильность на высокой скорости вращения – 4500 об/мин. |

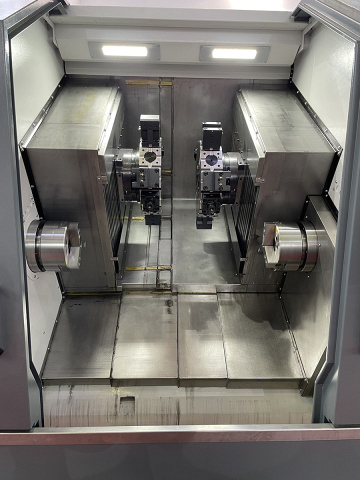

 | Две сервоприводные револьверные головки Две сервоприводные револьверные головки с приводным инструментом типа BMT55 (крепление на 4 болта) на 12 позиций, оснащена двумя отдельными двигателями для быстрой смены инструмента и точного позиционирования. |
Комплектация
Стандартная
 | ЧПУ FANUC 0i-TF ЧПУ FANUC 0i-TF версии Plus с дисплеем 10,4: Панель оператора может поворачиваться на 90 градусов, обеспечивая легкий доступ к управлению во время работы со станком. |
 | ЧПУ SYNTEC 22TB Аналог системы Fanuc, считается более простой в освоении и дальнейшем использовании. |
 | Маслоотделитель (сепаратор СОЖ) Дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для удаления масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе. |
 | Автоматический конвейер Для удаления отработанной стружки из зоны резания используется автоматический конвейер (ленточный). Возможны два исполнения – задняя выгрузка и боковая. Конвейер включается через M-код или напрямую от пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера для автоматического цикла работы. В комплекте поставляется тележка (корзина) для сбора стружки. |
Дополнительная
 | Уловитель и конвейер готовых деталей Позволяет увеличить производительность за счёт автоматизированного улавливания деталей, тем самым сокращая время простоя на изъятие готовой детали оператором. |
 | Система измерения инструмента Система измерения инструмента MARPOSS (Италия) позволяет измерить/контролировать размер инструмента перед обработкой, а так же вести мониторинг износа или поломки инструмента в процессе обработки. Система полностью исключает из технологического процесса простои станков и брак, связанные с погрешностями при выполнении наладки и контроля инструмента вручную. |
 | Уловитель масляного тумана Удерживает частицы масла и СОЖ при использовании помпы СОЖ высокого давления, снижает уровень загрязнения рабочей зоны станка. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Макс. диаметр точения, мм | 250 |
| Макс. длина точения, мм | 750 |
| Диаметр заготовки, мм | 650 |
| По оси X, мм | 220 |
| По оси Y, мм | 100 |
| По оси Z, мм | 400 |
| Конус | А2-6 |
| Обороты шпинделя, об/мин | 4500 |
| Диаметр отверстия шпинделя, мм | 62 |
| Размер патрона, дюйм | 8 |
| Макс. диаметр прутка, мм | 51 |
| Конус противошпинделя | А2-6 |
| Обороты противошпинделя, об/мин | 4500 |
| Размер патрона, дюйм | 8 |
| Макс. диаметр прутка, мм | 51 |
| Диаметр отверстия противошпинделя, мм | 62 |
| Ускоренная подача по оси X, м/мин | 20 |
| Ускоренная подача по оси Z, м/мин | 24 |
| Ускоренная подача по оси Y, м/мин | 10 |
| Точность индексации шпинделя (оси C), мм | ≤0,003 |
| Повторяемость позиционирования по осям Х / Y / Z, мм | ≤0,003 |
| Объём бака СОЖ, л | 150 |
| Установочная мощность, кВт | 25 |
| Количество позиций в револьверной голове, шт. | 12 (BMT55) |
| Размер державки инструмента, мм | 20 х 20 |
| Макс. диаметр расточного инструмента, мм | 32 |
| Обороты приводного инструмента, об/мин | 4000 |
| Двигатель привода главного шпинделя, кВт | 11 / 15 |
| Двигатель противошпинделя, кВт | 7,5 / 11 |
| Двигатель приводного инструмента, кВт | 2,7 |
| Двигатель привода оси Х, кВт | 1,8 |
| Двигатель привода оси Z, кВт | 1,8 |
| Двигатель привода оси Y, кВт | 1,2 |
| Длина, мм | 3700 |
| Ширина, мм | 2200 |
| Высота, мм | 1830 |
| Вес, кг | 6500 |
