Тяжелый токарно-фрезерный обрабатывающий центр с ЧПУ RICHYOUNG RIC-TC8560

Преимущества тяжелого токарно-фрезерного обрабатывающего центра RICHYOUNG RIC-TC8560:

• Высокая производительность и точность обработки
• Простота управления благодаря ЧПУ
• Надежность и долгий срок службы
• Широкий спектр функций и возможностей

Особенности тяжелого токарно-фрезерного обрабатывающего центра richyoung ric-tc8560:

• Мощный шпиндель с высоким крутящим моментом
• Жесткая конструкция для стабильной работы
• Система ЧПУ для точного и эффективного управления
• Возможность обработки различных материалов

Назначение и сферы применения тяжелого токарно-фрезерного обрабатывающего центра richyoung ric-tc8560:

Данный оборудование идеально подходит для производства деталей различной сложности в машиностроении, авиационной и автомобильной промышленности, энергетике, медицинском оборудовании и других отраслях.

Токарный станок с ЧПУ RICHYOUNG RIC-TC8560 предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование. Обработку возможно производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам. Продольное обтачивание и растачивание при управлении ЧПУ позволяет обрабатывать любую комбинацию типовых поверхностей, даже если их размеры изменяются монотонно. Наклонная конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок. При наличии приводного инструмента можно производить такие операции как фрезерование, гравирование, маркировку и т. д.

Станки серии ТС – это проверенные временем станки, которые находятся в эксплуатации уже долгие годы. Их преимущество заключается в тщательной планировке конструкции, направленной на максимальное удобство оператора. Благодаря удачно расположенному смотровому окну, элементы, которые необходимо резать, находятся в поле зрения оператора. На таком же уровне удобно расположилась и панель управления. Снизить утомляемость глаз помогает рациональное освещение рабочей зоны.

Станок производства известного бренда PRO RICHYOUNG INDUSTRIAL CO., LTD., Тайвань.

Преимущества токарного станка с чпу richyoung ric-tc8560

• Серия ТС660-970 это тяжелые токарные станки, предназначенные для обработки сложных деталей в условиях высоких нагрузок. Станки данной серии имеют все необходимое современное оснащение, а также обладают достаточно широким перечнем опций, с которым вы также можете ознакомиться более подробно.
• Основные узлы станка, такие как станина, передняя бабка, суппорт и задняя бабка изготовлены из модифицированного чугуна (механит), что обеспечивает равномерное распределение нагрузки и подавление вибраций.
• Цельнолитая чугунная станина с углом наклона 45° имеет мощные широко разнесенные направляющие, что, несомненно, облегчает тяжелую обработку. Стружка легко попадает в стружкотранспортерную ленту станка благодаря продуманной конструкции.
• Жесткий шпиндельный узел с коробкой скоростей известного производителя Baruffaldi приспособлен как для тяжелой обработки на низких режимах резания, так и для обработки деталей на высоких скоростях. Чтобы увеличить производительность за счет легкой загрузки и выгрузки деталей, шпиндель расположен максимально близко к оператору.

Характеристики токарного станка с чпу richyoung ric-tc8560

Отличительные особенности RICHYOUNG RIC-TC8560

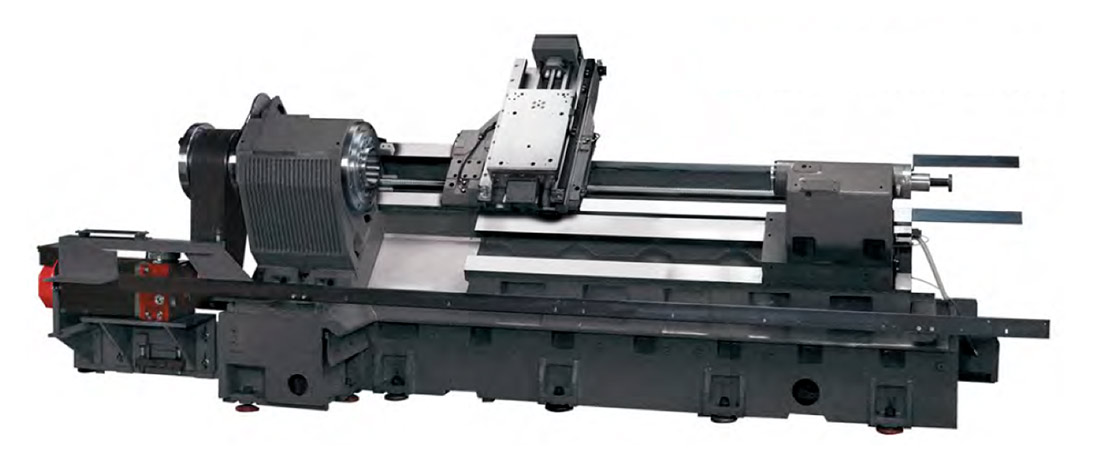

	Станина Цельнолитая станина из модифицированного чугуна (механит) с углом наклона 45° обеспечивает максимум жесткости и стабильность работы при тяжелой нагрузке.

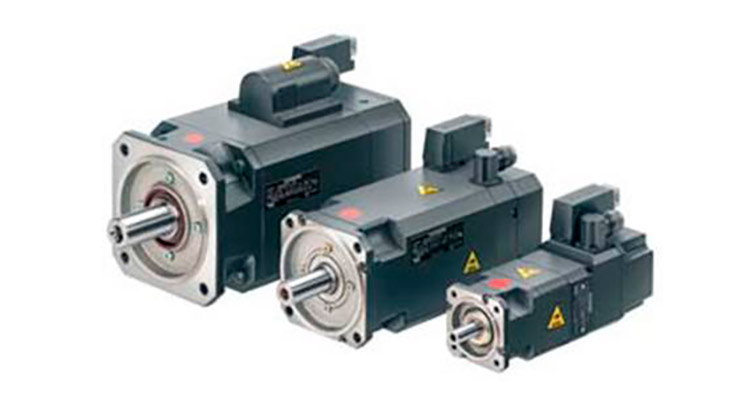

	Серводвигатели SIEMENS Высокопроизводительные серводвигатели напрямую связаны с предварительно натянутыми шарико-винтовыми парами.

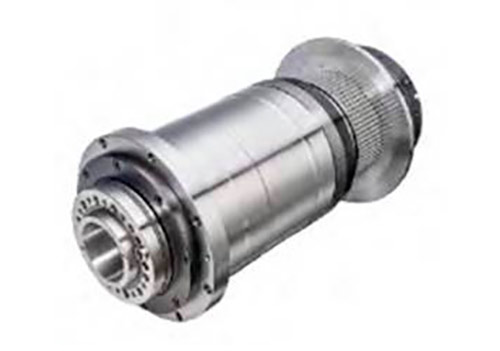

	Шпиндель-мотор Шпиндель работает на прецизионных подшипниках класса P4, обеспечивая высокую осевую нагрузку, превосходную устойчивость и точность позиционирования.

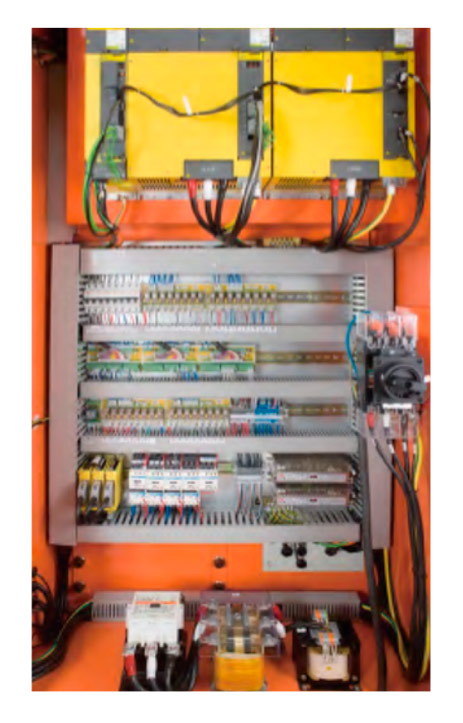

	Кабинет электрошкафа хорошо спланирован для удобного обслуживания. Все электронные компоненты обеспечивают высокую стабильность и контроль производительности, а также долговечность.

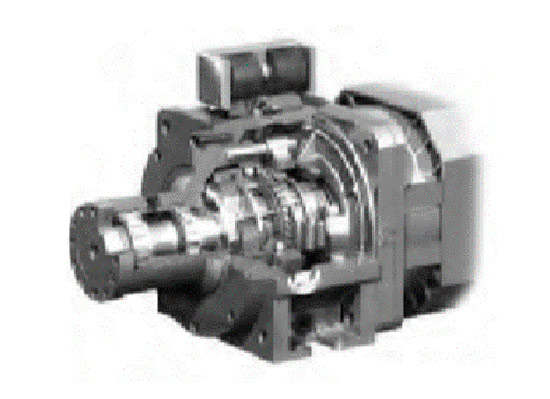

	2-х скоростная коробка скоростей BARUFFALDI

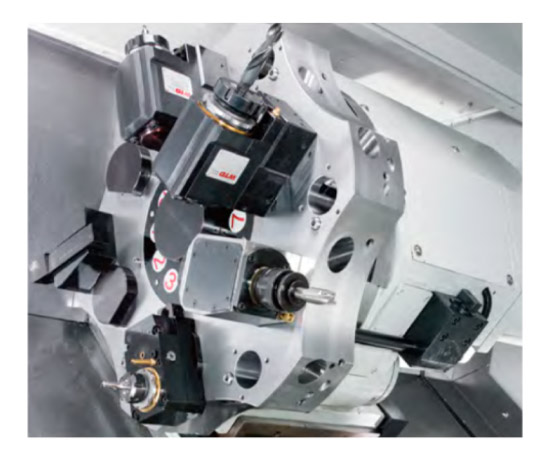

	РЕВОЛЬВЕРНАЯ ГОЛОВКА DUPLOMATIC SMBR-20-SW320-VDI40 с осью Y Высокая точность индексирования, быстрая смена Головка вращается благодаря гидравлическому двигателю с высоким крутящим моментом Зажим/разжим осуществляется благодаря гидравлическому приводу Головка может быть установлена справа или слева (выбор инструменты с произвольным расположением) Присоединение в соответствии с DIN 5480 Может использоваться как с осевыми, так и с радиальными блоками

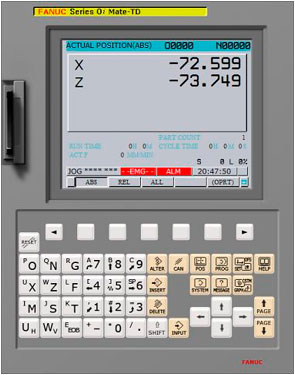

	Современная и высокопроизводительная система ЧПУ FANUC 0i-TD контроллер (8.4″) цветной дисплей TFT LCD

Технические характеристики револьверной головки DUPLOMATIC SMBR-20-SW320-VDI40 с осью Y

Параметр	Smbr-20-sw320-vdi40
Диметр обработки	510 мм
Ось y	±60 мм
Количество инструментальных позиций	12
Количество приводных позиций	12
Сечение устанавливаемого резца	25х25
Диаметр осевого инструмента	Ø40
Серводвигатель siemens	5,5 кВт / 7,5 кВт
Скорость вращения инструмента	4000 об/мин
Крутящий момент	40 Нм
Гидравлическое рабочее давление	50 бар
Подача сож (постоянная подача):	7 бар
Подача сож (при использовании приводного блока):	14 бар
Скорость подачи сож	40 л/мин
Боковое усилие	10 кг/см²

Стандартная комплектация richyoung ric-tc8560:

• FANUC 0i-TD контроллер (8.4″) цветной дисплей TFT LCD
• Система охлаждения высокого давления
• Охлаждающий бак емкостью 100 литров
• Серво-револьверная 12-позиционная голова
• Автоматическая система смазки
• Инструменты и ящик для инструментов
• Рабочее освещение
• Трехцветная сигнальная система
• Гидравлический насос
• Теплообменник для электрического шкафа
• Конвейер для стружки

Дополнительная комплектация:

• Автоматический уловитель деталей
• Устройство автоматической предустановки инструмента
• Устройство ручной предустановки инструмента
• C-ось шпинделя + приводная головка BMT 55 (□20*20mm), 12 позиционная, соединение：DIN 1809, с мотором FANUC α12i (3kW)

• Ø обработки над станиной, мм 850
• Ø обработки над супортом, мм 640
• Расстояние между центрами (рмц), мм 1500
• Напряжение, В 380
• Масса, кг 16500
• Модель RIC-TC8560
• Type Тяжелый токарно-фрезерный обрабатывающий центр с чпу
