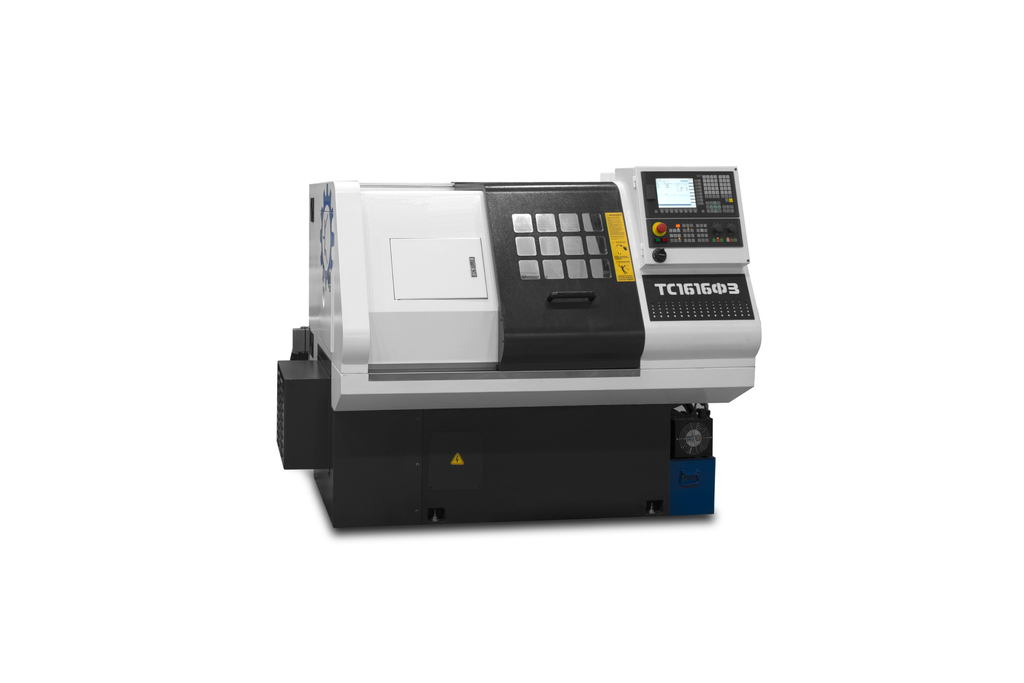

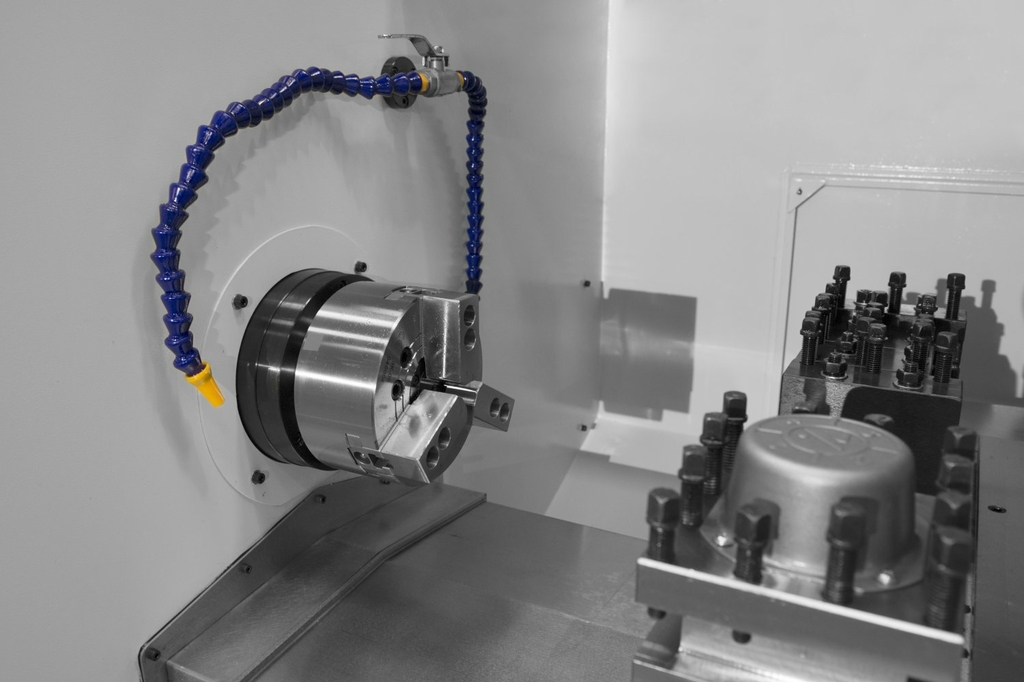

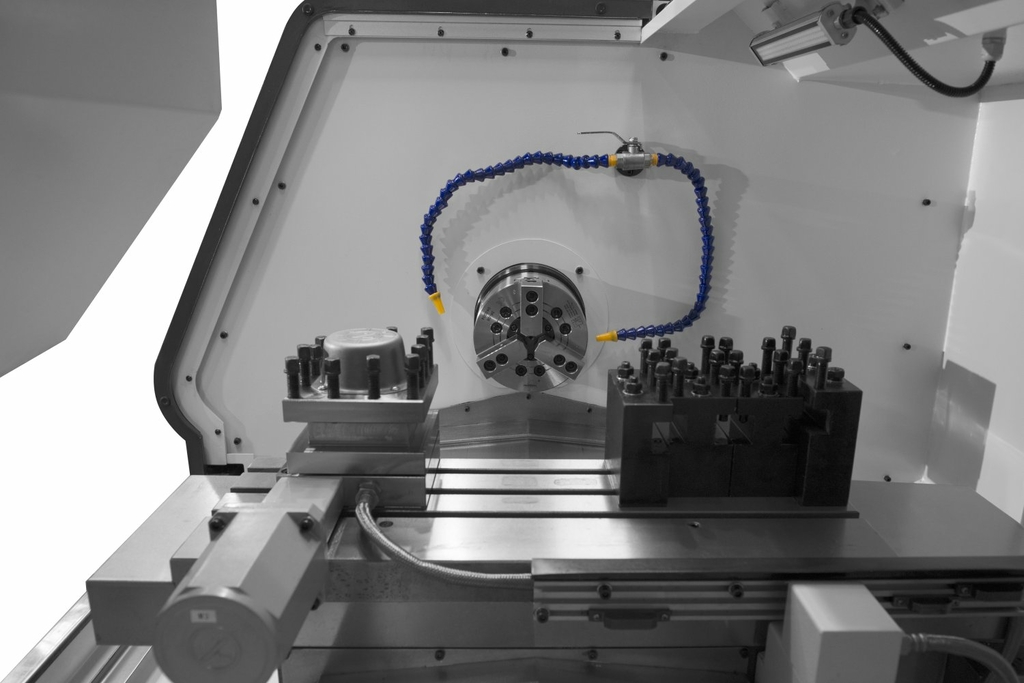

Токарный станок с ЧПУ ТС1616Ф3
(голосов 0)
Артикул: ts-1616-f3 Код товара: 104631
Под заказ
Токарный станок ТС1616Ф3 — отличное недорогое решение для серийного изготовления небольших деталей, не требующих сложной инструментальной обработки. Предназначен для обработки тел вращения, например, нарезания различных видов резьб, сверления и растачивания центровых отверстий, прорезки канавок, снятия фасок, отрезки. Это надежный и точный станок, обладающий жесткой станиной с закаленными направляющими, является образцом экономичности и универсальности. **Дополнительно может комплектоваться барфидером, что ещё больше повышает производительность и точность обработки.**
Ниже представлены примеры изготавливаемых на станке изделий.
 |

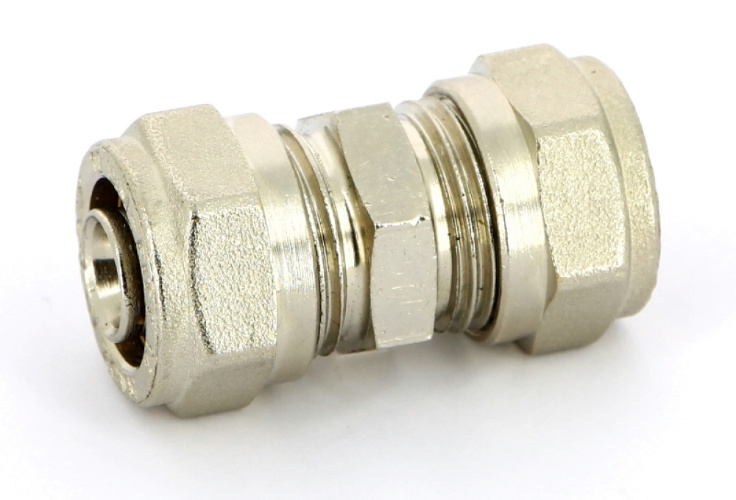

Муфта соединительная Машиностроение, ЖКХ |
 |
Крепежные изделия Машиностроение |
 |
Фланец Нефтегазовая промышленность |
 |
Подшипник Автомобилестроение |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка
| Характеристика | Значение |
|---|---|
| Максимальный диаметр заготовки над станиной, мм | 360 |
| Максимальный диаметр изделия типа диск заготовки над выемкой станины, мм | 360 |
| Максимальный диаметр заготовки, обрабатываемый над суппортом, мм | 160 |
| Максимальный диаметр прутка, мм | 40 (34 с гидро) |
| РМЦ, мм | 350 |
| Максимальная масса заготовки, кг | 130 |
| Оси | |
| X, Перемещение, мм | 260 |
| Рабочая подача, мм/мин | 0.01 — 8 000 |
| X/Z, Диаметр/шаг ШВП, мм | 24/31 шаг 6 |
| X/Z, Мощность электродвигателя, кВт | 1/1.5 |
| X/Z, Тип направляющих | Качения |
| Точность позиционирования, мкм | ±5 |
| Повторяемость позиционирования, мкм | ±3 |
| Ширина между центрами направляющих осей X/Z, мм | 180/275 |
| Шпиндельная бабка | |
| Диаметр 3-х кулачкового патрона, мм | 160 |
| Частота вращения шпинделя, об/мин. | 200—3000 |
| Диаметр отверстия в шпинделе, мм | 46 (36 с гидропатроном) |
| Торец шпинделя | А2-5 |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 35/25 |
| Мощность электродвигателя шпинделя, 30 минут/продолжительно, кВт | 5/3.7 |
| Тип электродвигателя шпинделя | Асинхронный |
| Револьверная головка | |
| Число инструментов, шт | 4+4 (в отдельных резцедержателях) |
| Тип хвостовика | 20х20 |
| Время смены инструмента на 1 позицию/полная, сек | 0.6/1.5 |
| Задняя бабка | |
| Перемещение задней бабки, мм | Опция |
| Выдвижение пиноли, мм | 100 (Опция) |
| Диаметр пиноли, мм | 50 (Опция) |
| Конус пиноли | Морзе 4 |
| Прочее | |
| Номинальный потребляемый ток, А | 20 |
| Система ЧПУ | GSK |
| Емкость бака СОЖ, л | 30 |
| Емкость бака гидростанции, л | 40 (Опция) |
| Масса нетто, кг | 1200 |
| Масса брутто, кг | 1300 |
| Габаритные размеры (ДхШхВ), мм | 1900х1350х1500 |
| Состояние для транспортировки | Станок в собранном виде, приставное оборудование упаковано отдельно |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Комплект поставки станка
- Система ЧПУ GSK
- Цельнолитое основание
- Трехкулачковый механический патрон с прямыми кулачками
- Резцедержка 4-х позиционная + 4 лезвийных блока
- Направляющие качения
- Автоматическая система смазки
- Местное освещение зоны резания
- Система подачи СОЖ в зону резания
- Полностью закрытая зона резания
- Руководство оператора и документация по обслуживанию станка
Дополнительные опции
 |

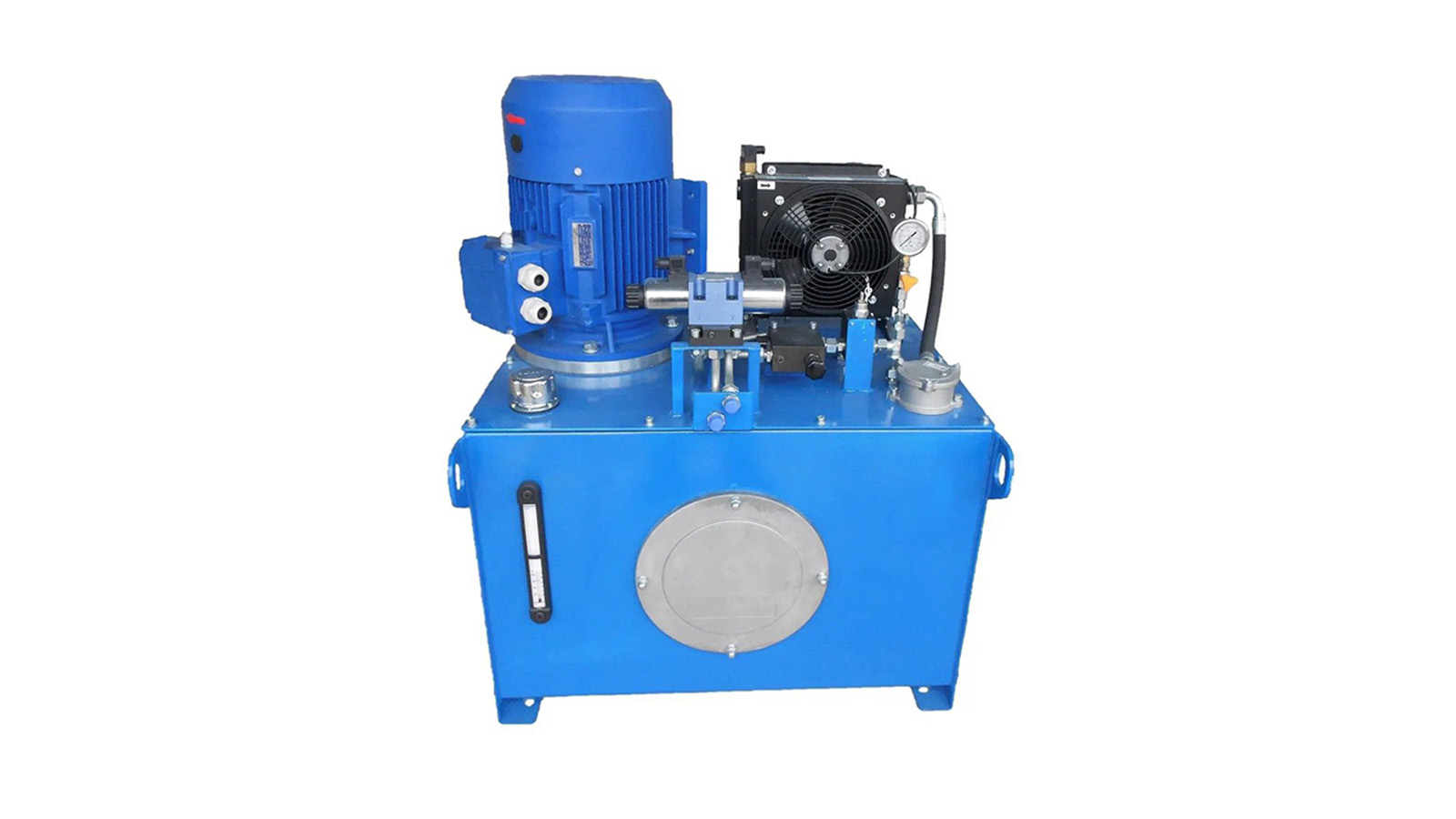

Гидравлическая станция и трехкулачковый гидравлический патрон с отверстием Управление зажимом/разжимом кулачков патрона может производиться с помощью педалей или с панели ЧПУ с помощью М-кодов, что позволяет устанавливать заготовку быстрее |
 |

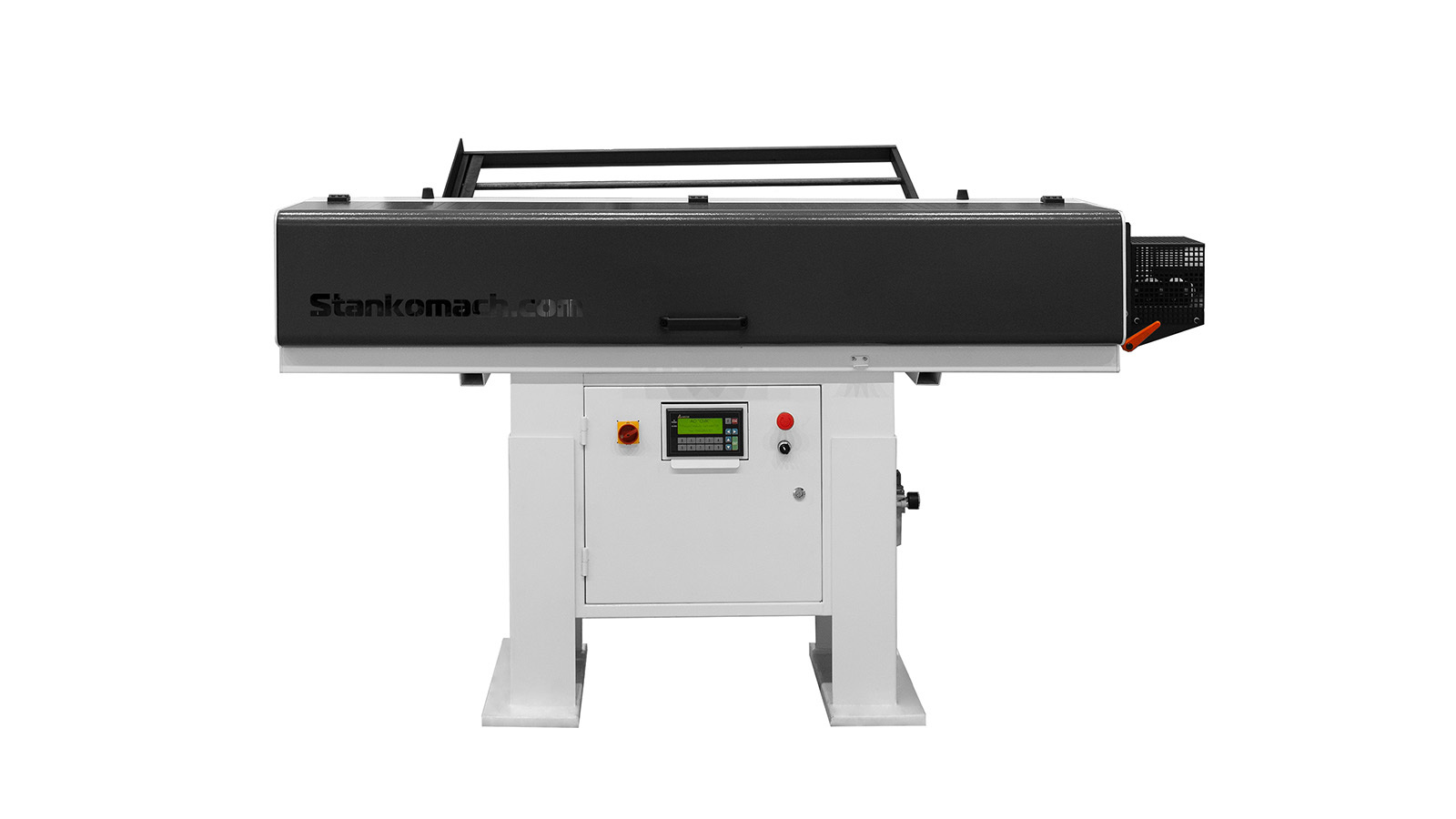

Барфидер УАПП5-55 Устройство автоматической подачи прутка, загрузчик для токарных станков |
 |

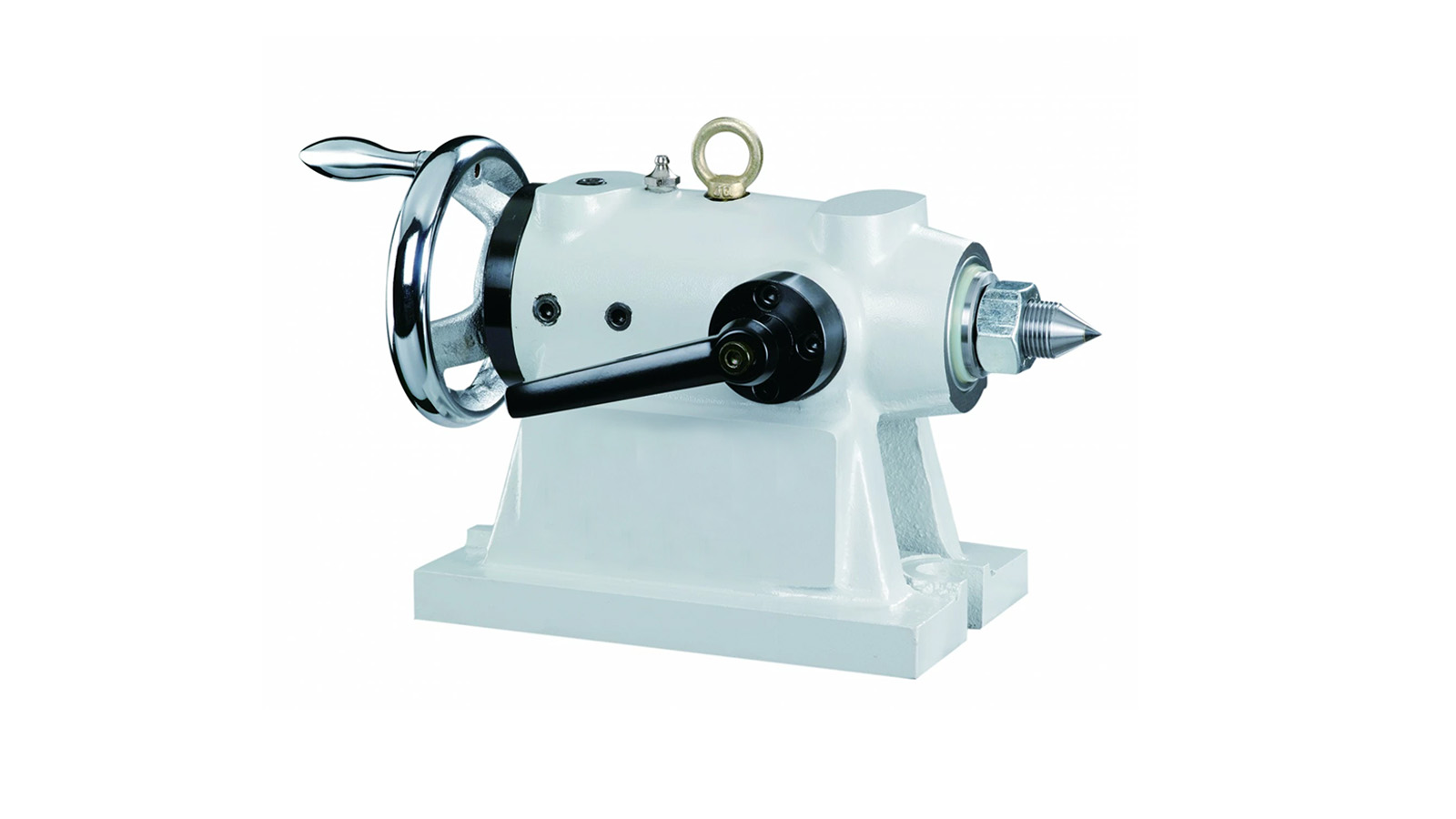

Механическая задняя бабка Фиксация заготовки в центрах |
| Комплект гидравлики на пиноль | |
 |

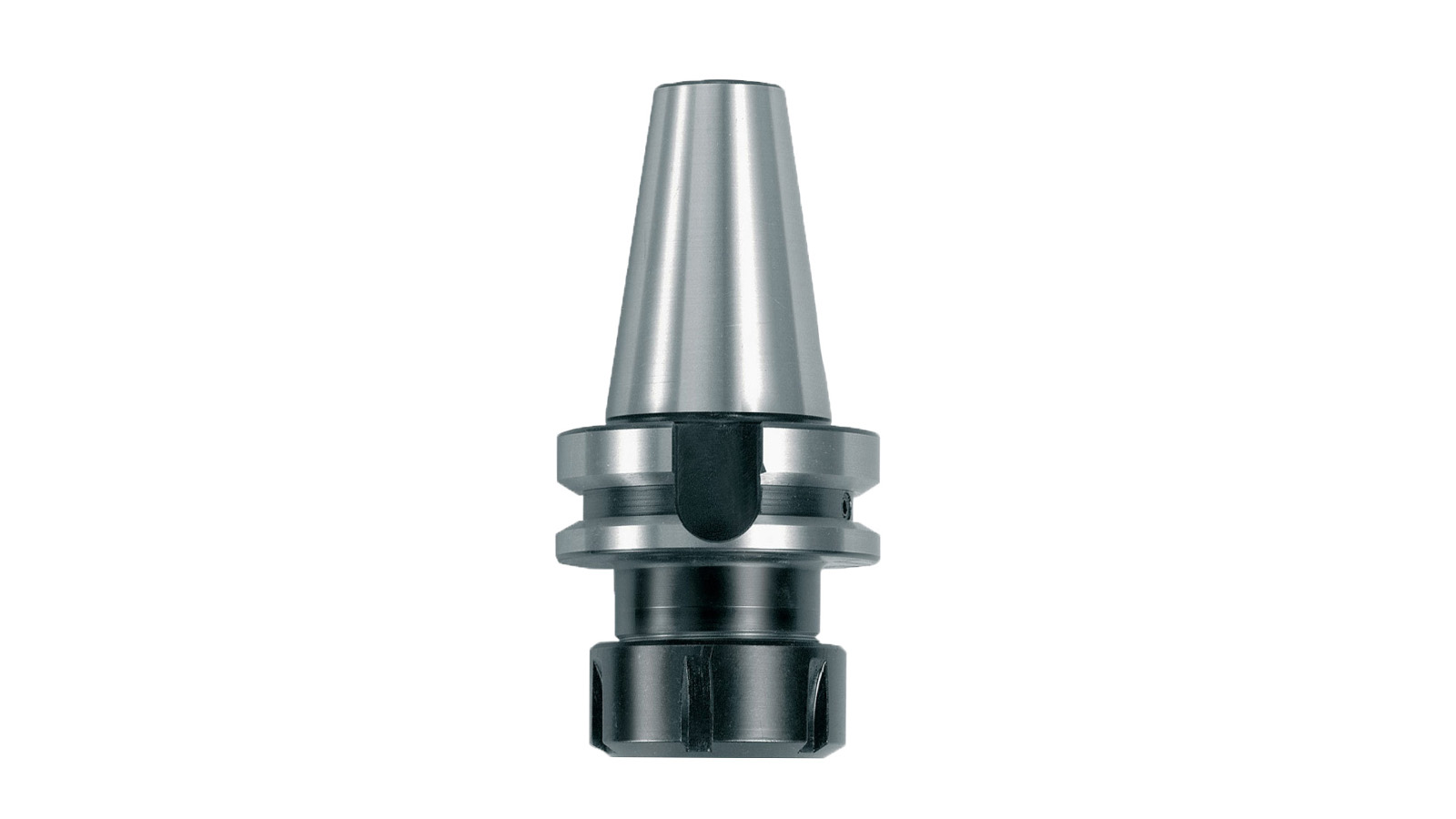

Цанговый патрон Крепление металлорежущего инструмента и оснастки с цилиндрическим хвостовиком |
 |
Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента |
