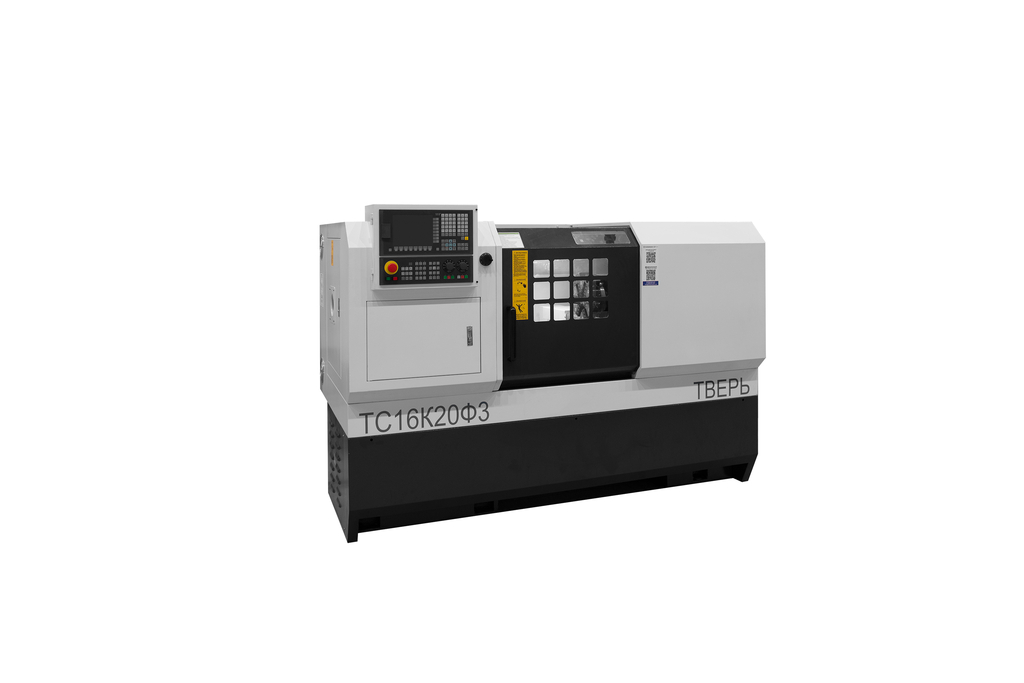

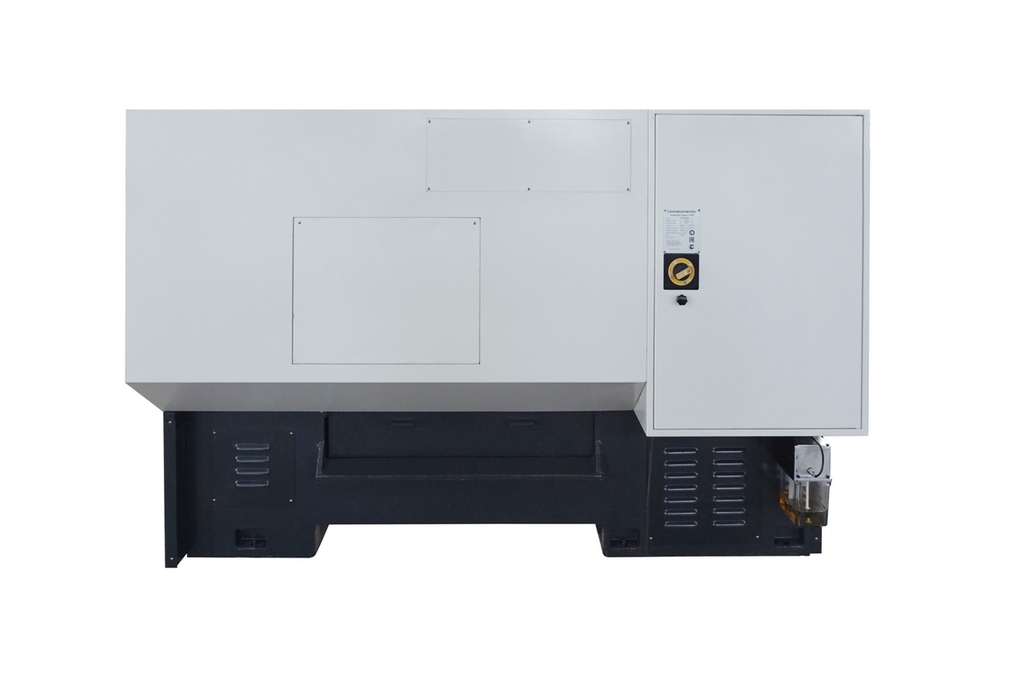

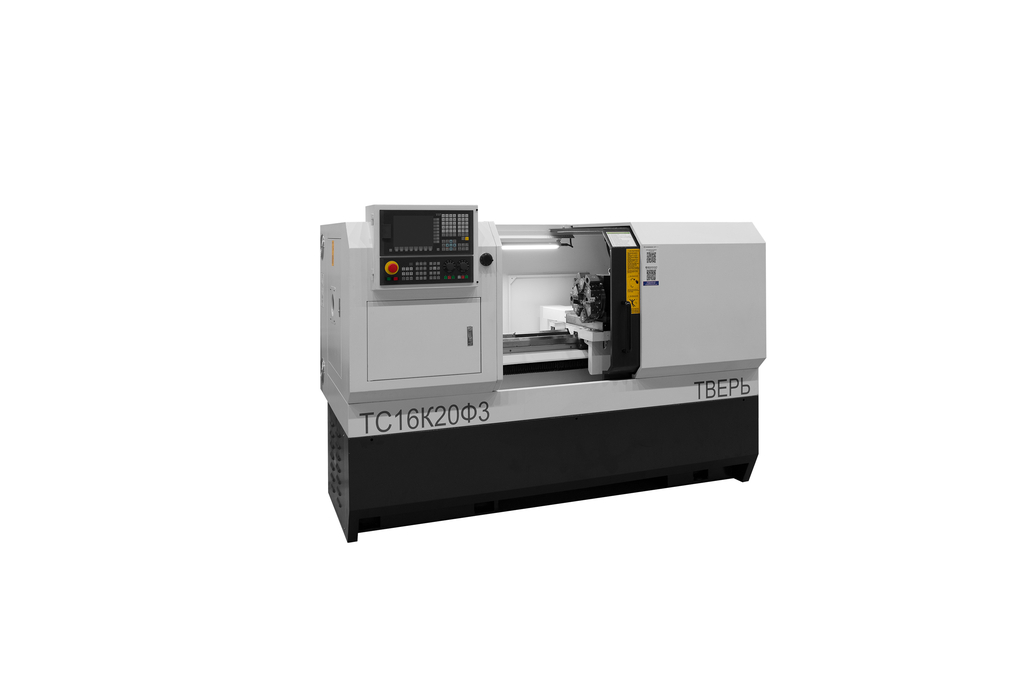

Токарный станок с ЧПУ TC1620Ф3

Код товара: 104624

Под заказ

3 450 000 ₽

С НДС

от 95833 ₽/мес

в лизинг

Окупаемость: от 23 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

г. Тверь, ул. Академика Туполева, 124

Преимущества

Возможна расширенная гарантия до 36 месяцев. ПНР - бесплатно.

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

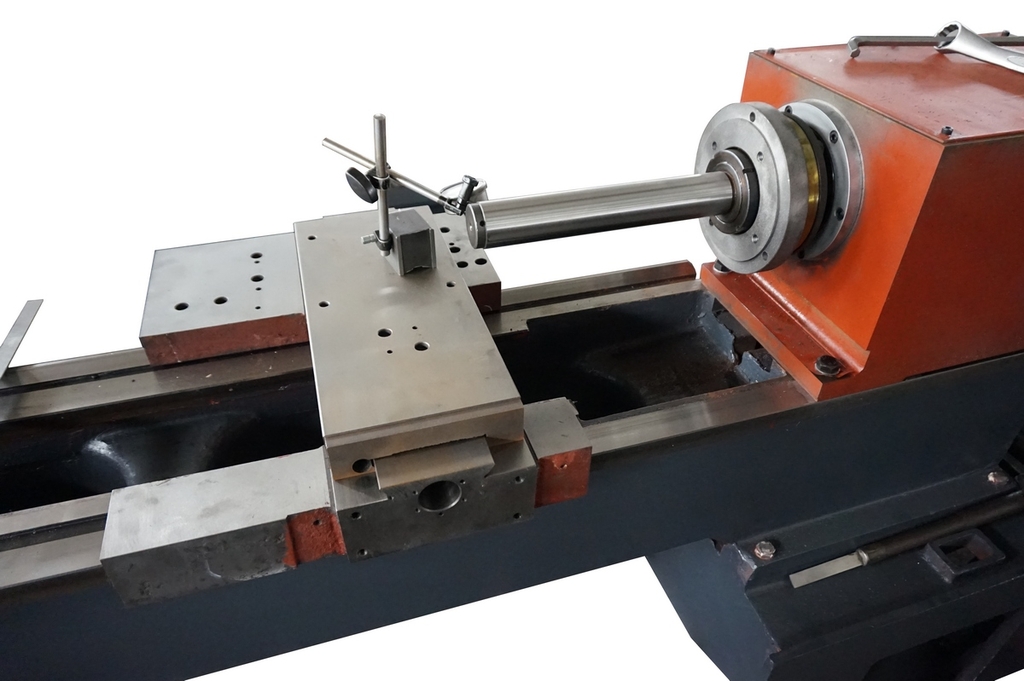

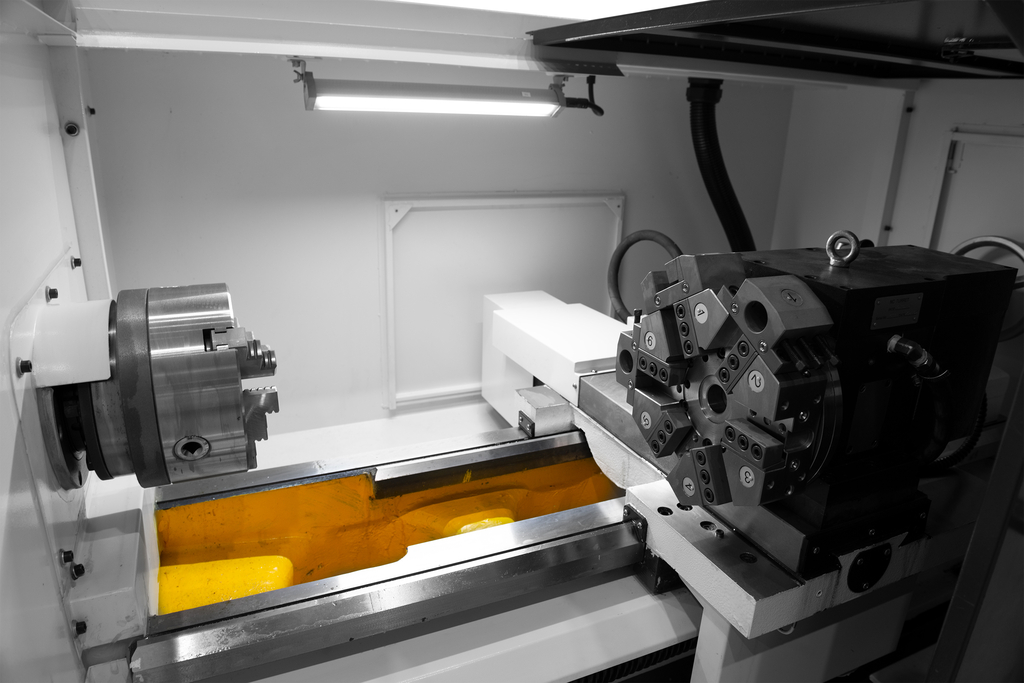

Токарный станок ТС1620Ф3 предназначен для обработки тел вращения, например, нарезания различных видов резьб, сверления и растачивания центровых отверстий, прорезки канавок, снятия фасок, отрезки. Рабочие циклы происходят в автоматическом режиме. На этом станке возможно изготовление типовых деталей (до 90% всех деталей в любом производстве). Монолитное широкое основание, тяжелая жесткая станина, усиленный шпиндельный узел и виброустойчивость повышают качество и точность обработки. Толщина снимаемой стружки 8 мм и выше. Материал заготовки – пруток сталь 45, материал режущего инструмента – быстрорежущая сталь. Степень шероховатости обработанной поверхности Rа 0.8. Для удобства оператора каждая позиция револьверной головки имеет собственный подвод СОЖ. Это дает возможность направлять СОЖ в место обработки для каждого резца или сверла. C каждым станком поставляется 3 блока для крепления осевого инструмента. **Дополнительно может комплектоваться барфидером, что ещё больше повышает производительность и точность обработки.**

Ниже представлены примеры изготавливаемых на станке изделий.

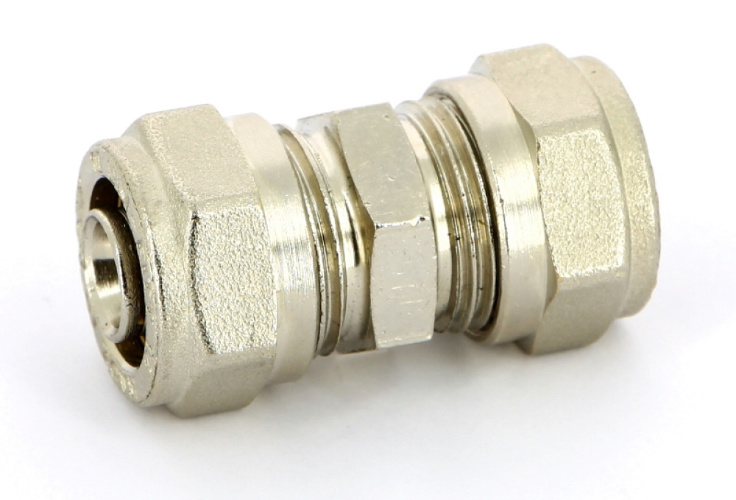

	Муфта соединительная Машиностроение, ЖКХ
	Крепежные изделия Машиностроение
	Фланец Нефтегазовая промышленность
	Подшипник Автомобилестроение

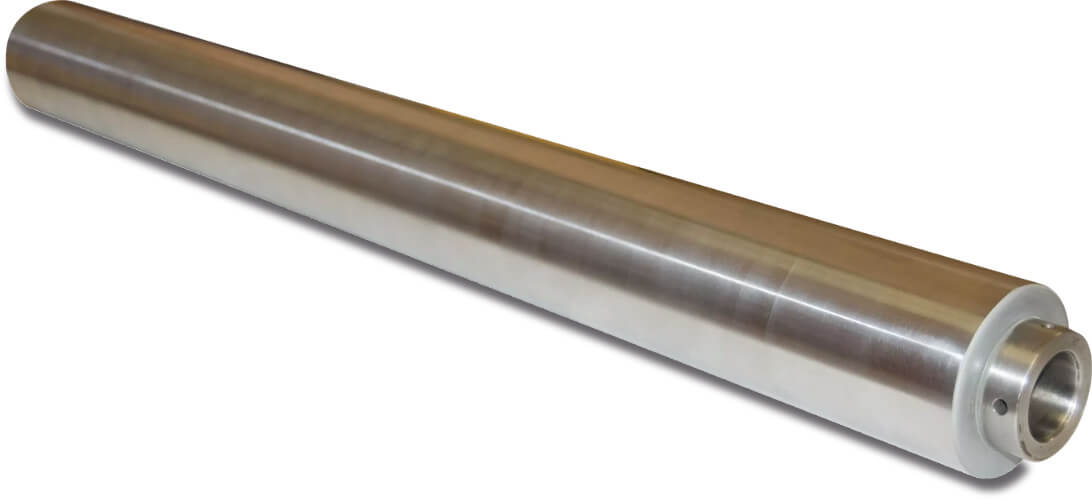

	Вал Машиностроение

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка

Характеристика	Значение
Максимальный диаметр заготовки над станиной, мм	450
Максимальный диаметр изделия типа диск заготовки над выемкой станины, мм	400
Максимальный диаметр заготовки, обрабатываемый над суппортом, мм	210
Максимальный диаметр прутка, мм	53 (39 с гидро)
РМЦ, мм	750
Максимальная масса заготовки, кг	200 (с люнетом)
Оси
X, Перемещение, мм	235
Рабочая подача, мм/мин	0.01—4000
X/Z, Диаметр/шаг ШВП, мм	20/40 шаг 4/6
X/Z, Мощность электродвигателя, кВт	1.3/1.88
X/Z, Тип направляющих	Ласточкин хвост/Призматические
Точность позиционирования, мкм	±5
Повторяемость позиционирования, мкм	±3
Ширина между центрами направляющих осей X/Z, мм	245

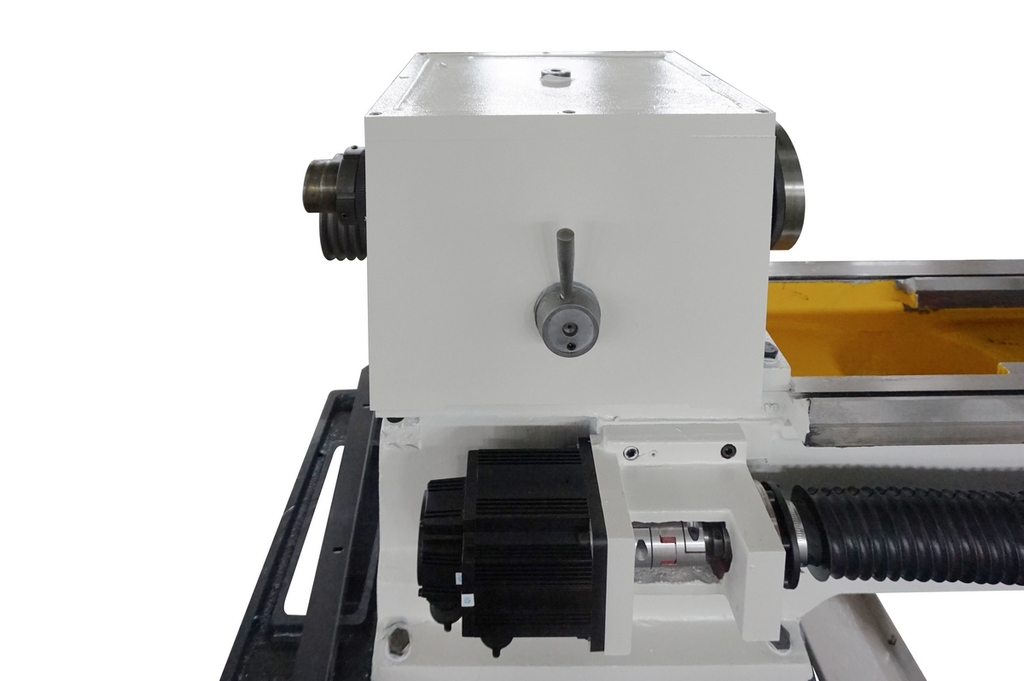

Шпиндельная бабка
Диаметр 3-х кулачкового патрона, мм	200
Частота вращения шпинделя, об/мин.	I 10—325; II 130—1750
Диаметр отверстия в шпинделе, мм	53
Торец шпинделя	С6 по ГОСТ 12593
Конус шпинделя	Морзе 6
Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м	744/507
Мощность электродвигателя шпинделя, 30 минут/продолжительно, кВт	9/7.5
Тип электродвигателя шпинделя	Асинхронный
Револьверная головка
Число инструментов, шт	6
Тип хвостовика	25х25
Время смены инструмента на 1 позицию/полная, сек	3
Задняя бабка
Перемещение задней бабки, мм	До патрона
Выдвижение пиноли, мм	130
Диаметр пиноли, мм	60
Конус пиноли	Морзе 4
Прочее
Номинальный потребляемый ток, А	29
Система ЧПУ	GSK
Емкость бака СОЖ, л	38
Емкость бака гидростанции, л	60 (Опция)
Масса нетто, кг	1800
Масса брутто, кг	1900
Габаритные размеры (ДхШхВ), мм	2220х1150х1750
Состояние для транспортировки	Станок в собранном виде, приставное оборудование упаковано отдельно
Примечание	Габаритные размеры указаны без открытых дверей и приставного оборудования

Комплект поставки станка

Система ЧПУ GSK

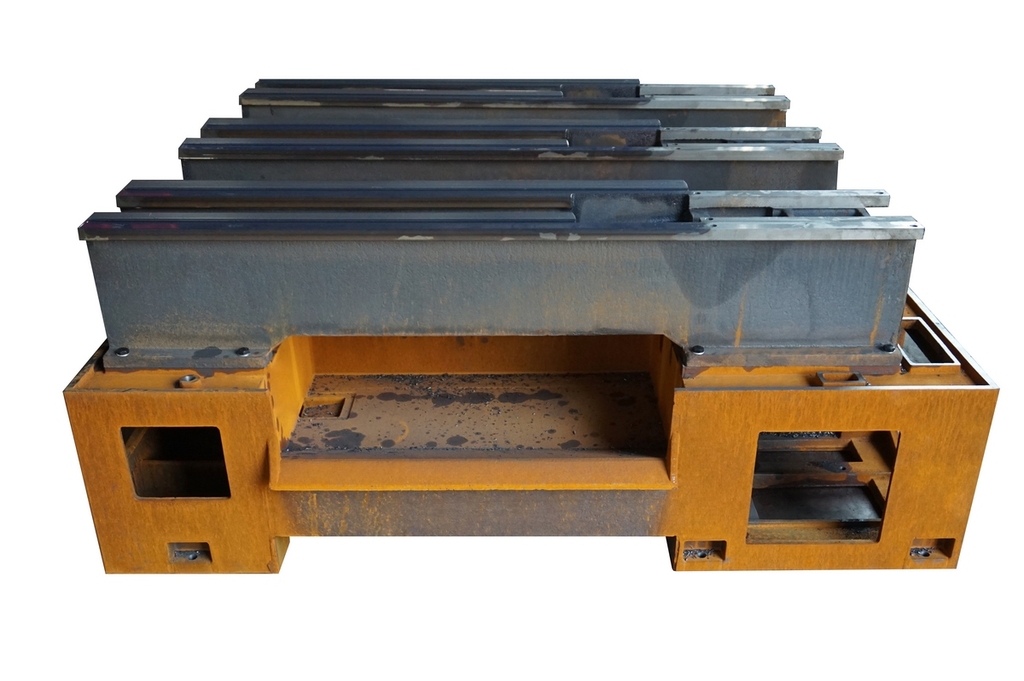

Цельнолитое основание
Сервоприводы по осям
3-х кулачковый стальной патрон 200 мм

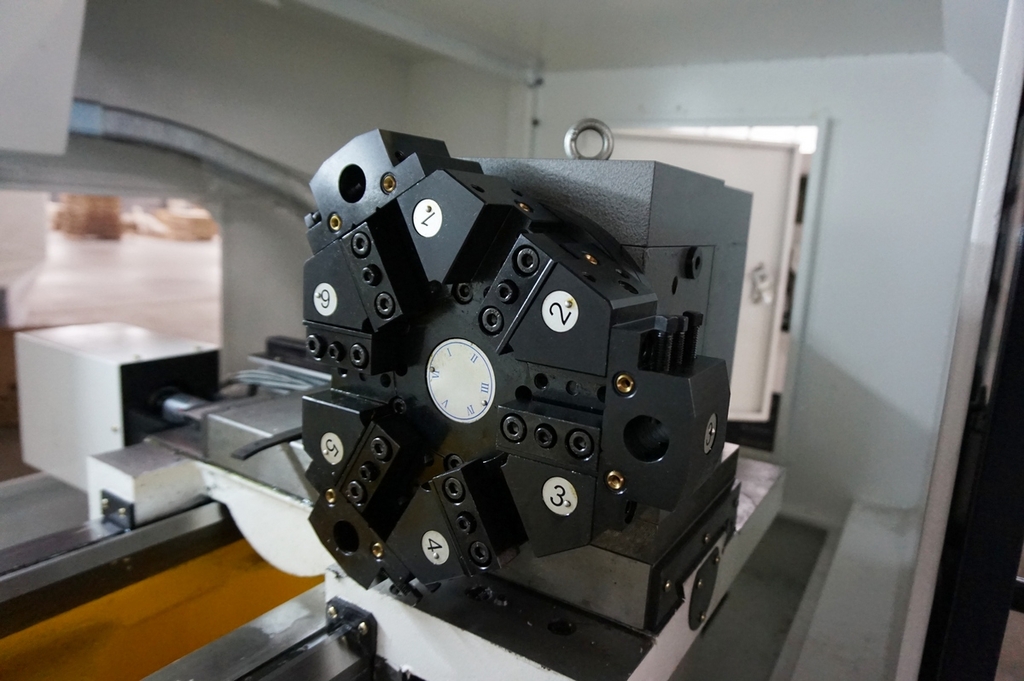

6 поз. РГ 25х25, полив на каждую позицию
Задняя бабка с механической пинолью
Полностью закрытая зона резания
Система подачи СОЖ в зону резания
Комплект ключей и инструмента
Клиновые башмаки
Руководство оператора и документация по обслуживанию станка

Дополнительные опции

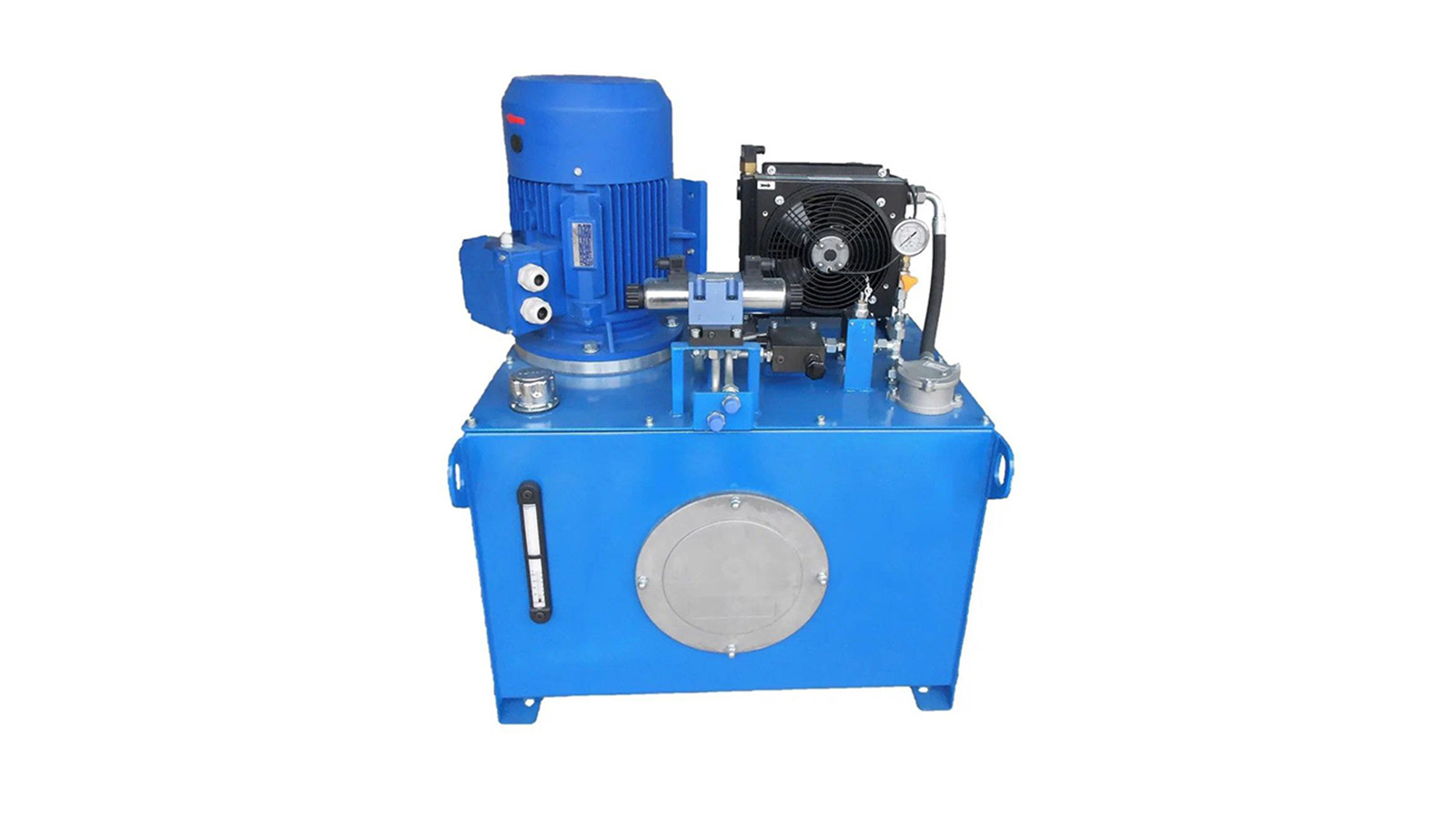

	Гидравлическая станция и трехкулачковый гидравлический патрон с отверстием Управление зажимом/разжимом кулачков патрона может производиться с помощью педалей или с панели ЧПУ с помощью М-кодов, что позволяет устанавливать заготовку быстрее

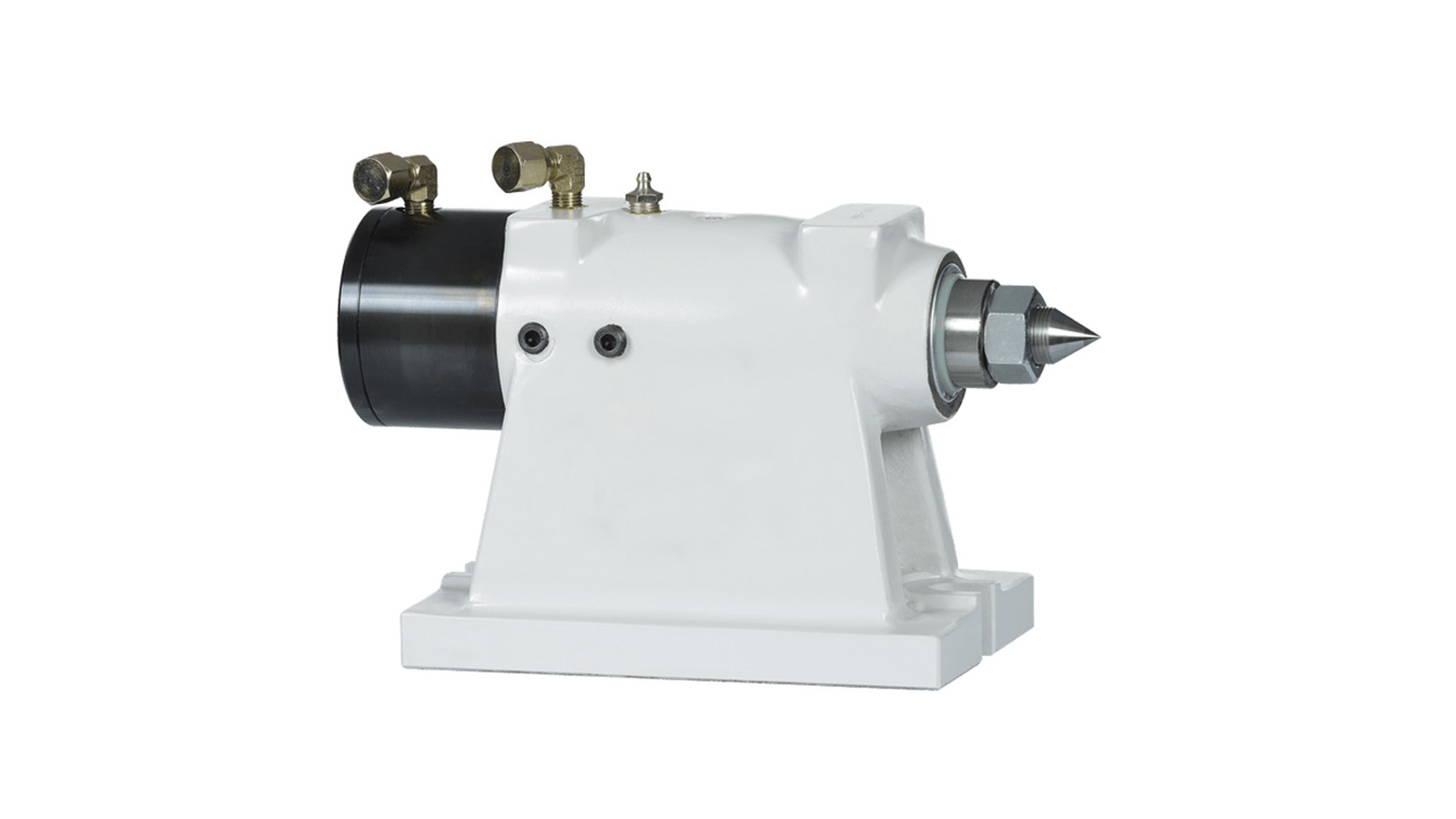

	Гидравлическая пиноль Для повышения производительности. Подача и отвод пиноли осуществляется гидравлически

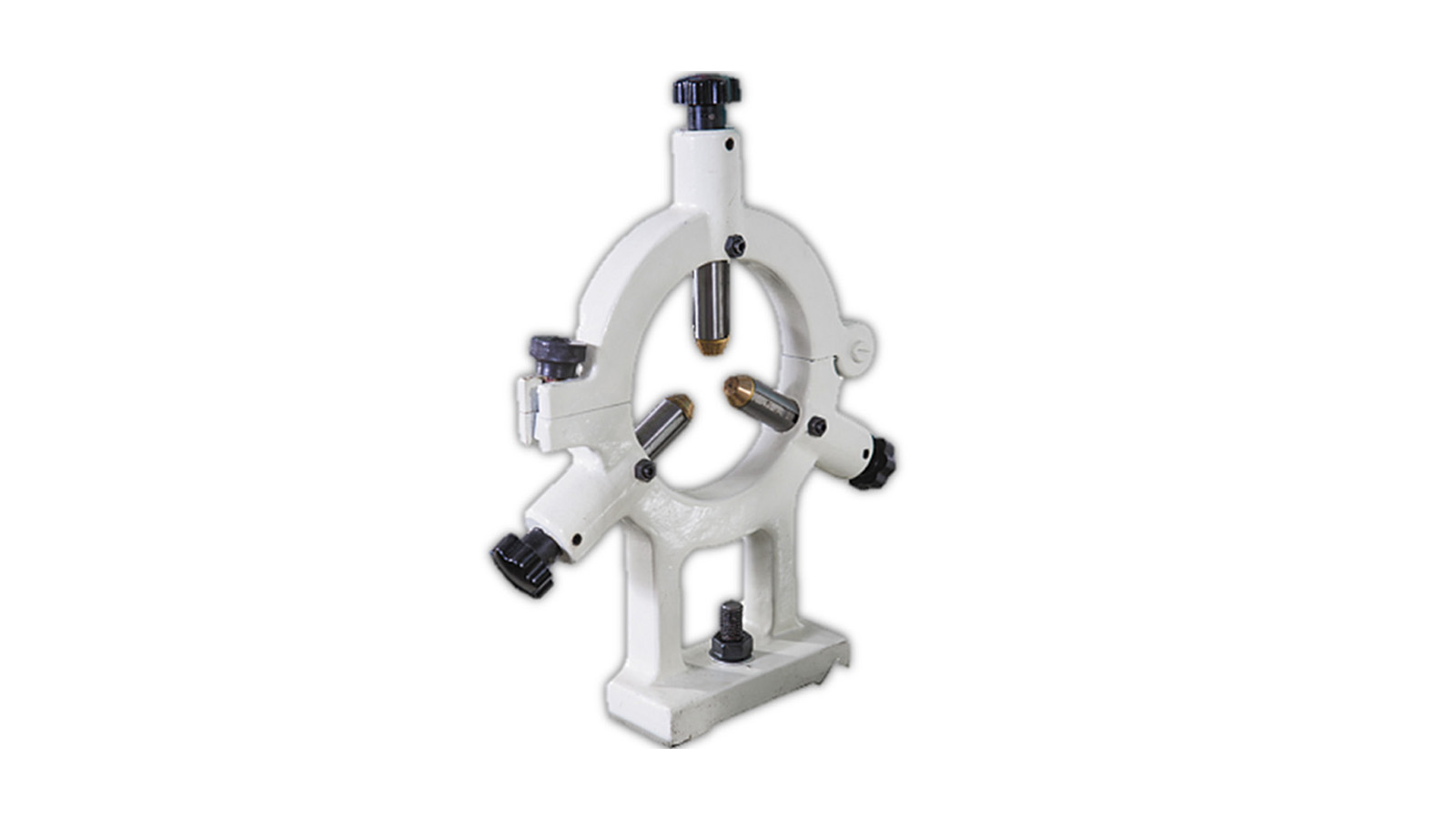

	Люнет неподвижный Используется для предотвращения деформации и вибрации детали в процессе токарной обработки

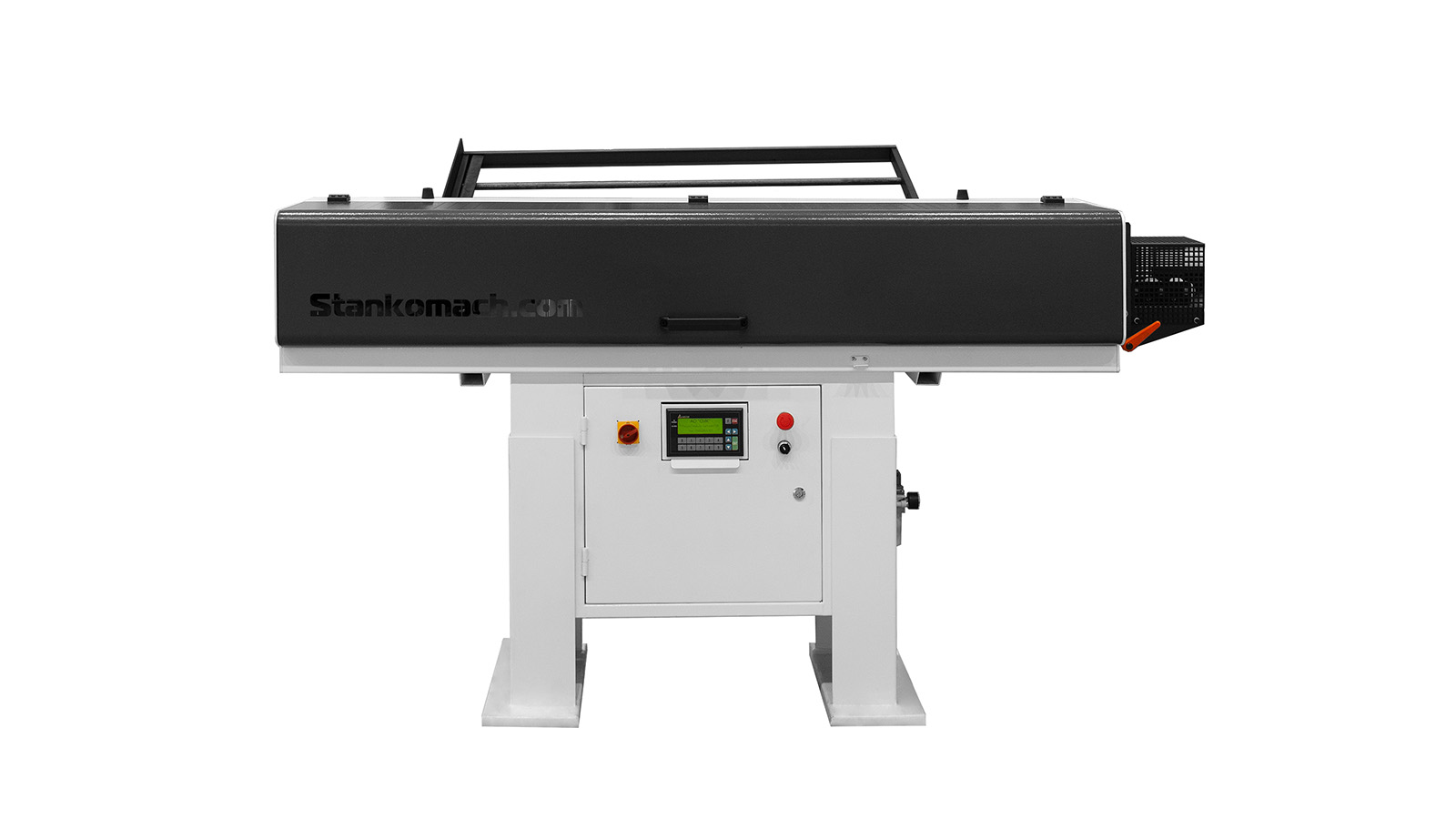

	Барфидер УАПП5-55 Устройство автоматической подачи прутка, загрузчик для токарных станков
	Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента

Ø обработки над супортом, мм 210
Расстояние между центрами (рмц), мм 750
ЧПУ GSK
Макс. обороты 1750
Ø точения, мм 450
Мощность, кВт 1,3
Масса, кг 1900
Модель TC1620Ф3
Type Токарный станок с ЧПУ
