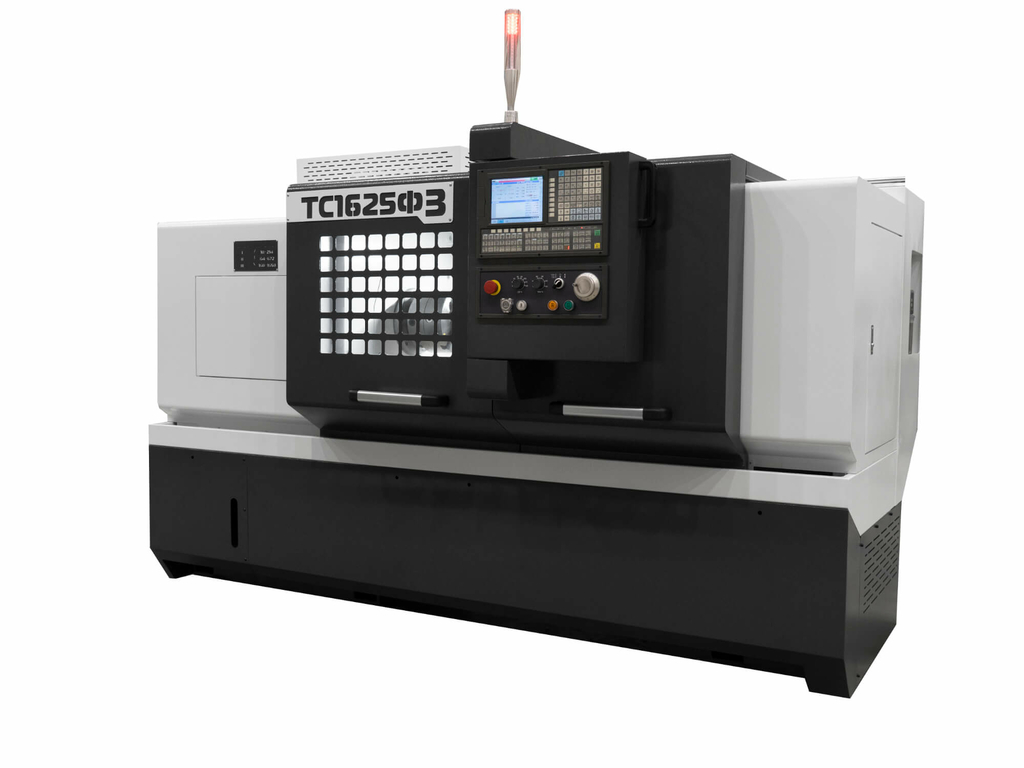

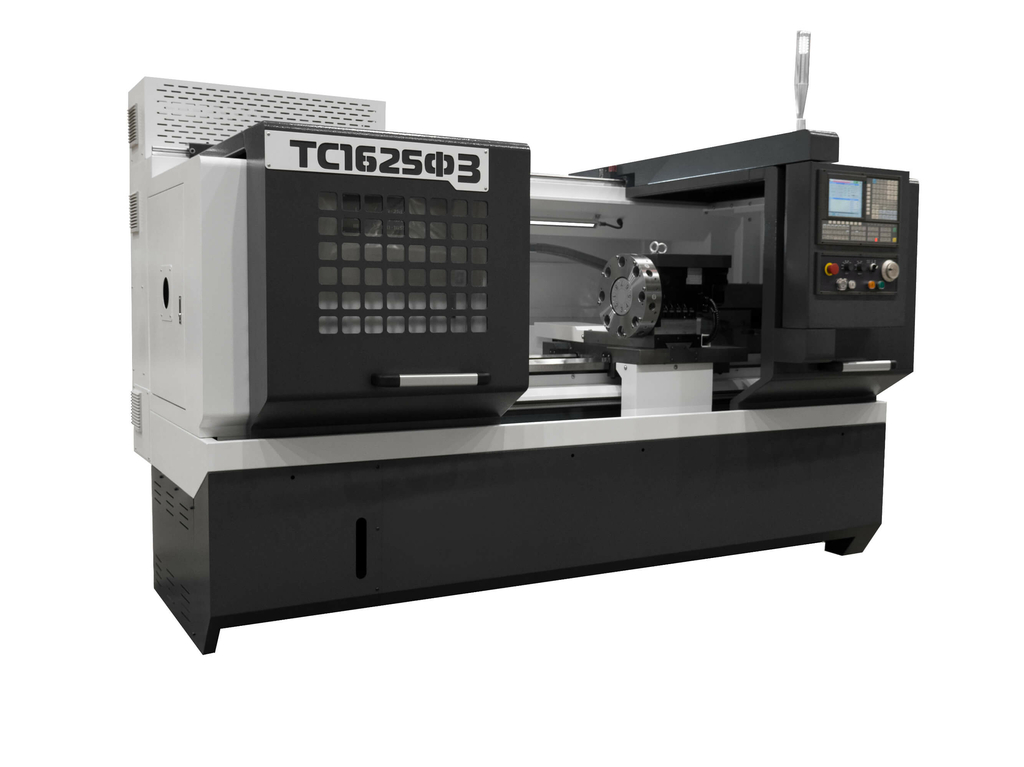

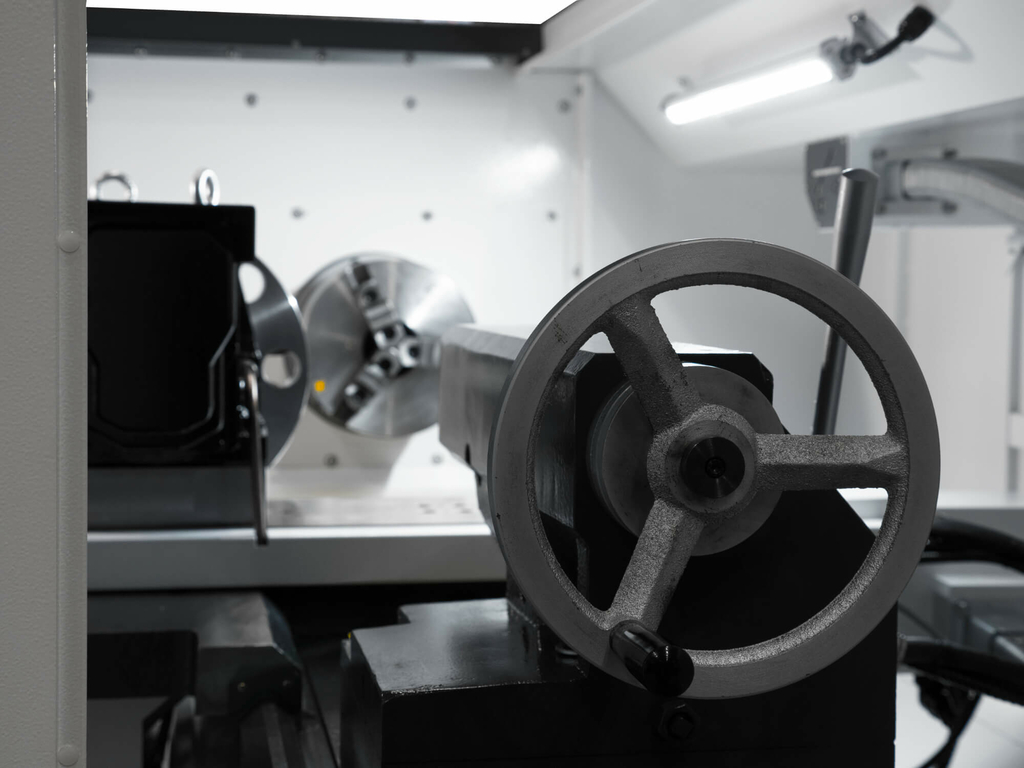

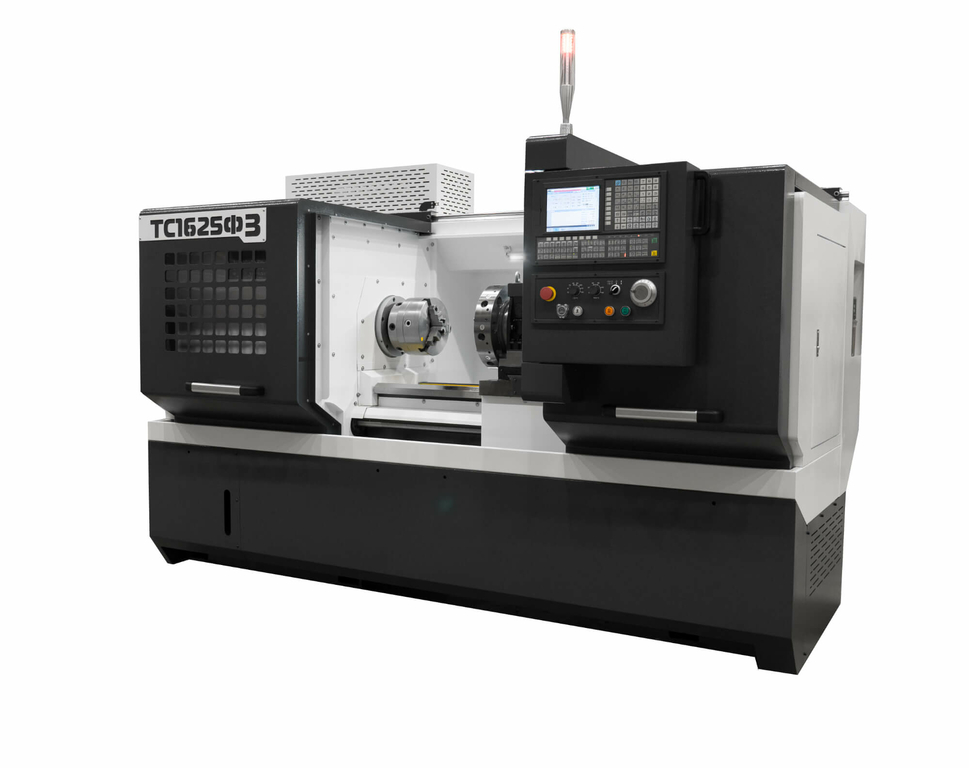

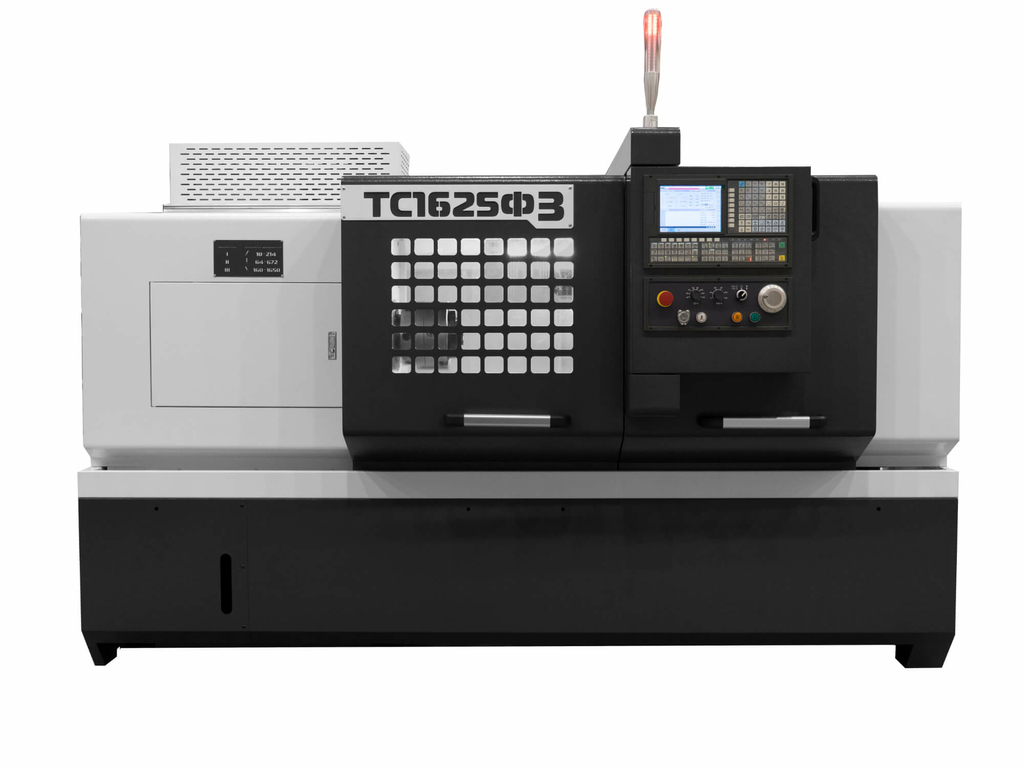

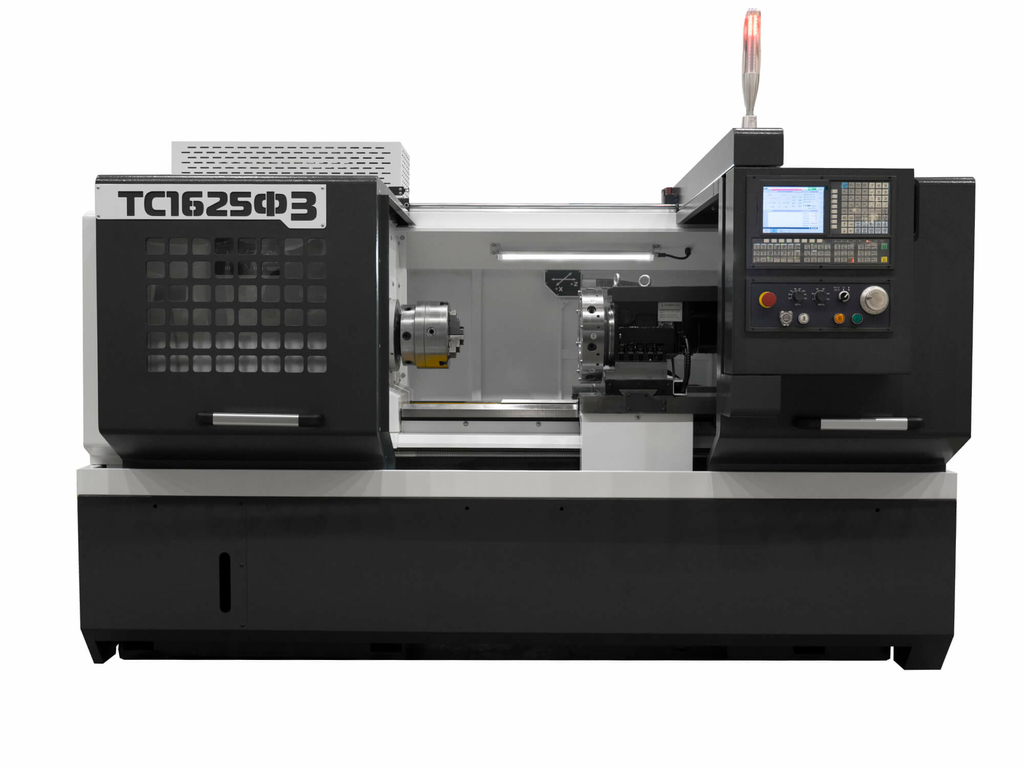

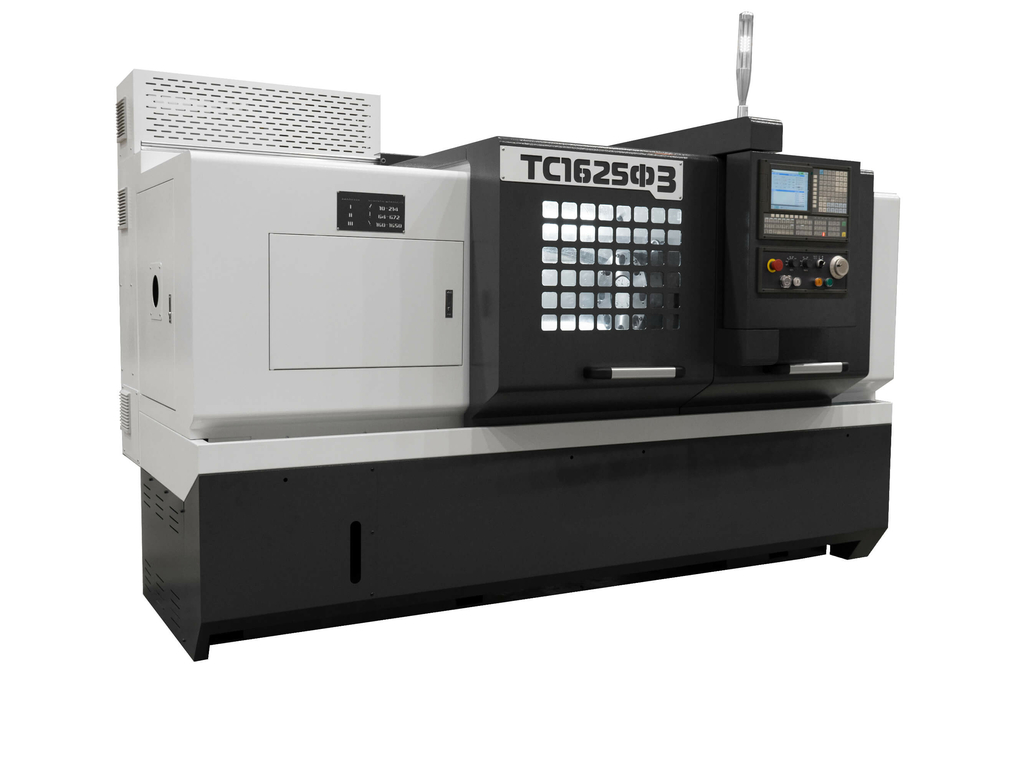

Токарный станок с ЧПУ ТС1625Ф3/1500
(голосов 0)
Артикул: ts-1625-f3-1500 Код товара: 104633
Под заказ
Токарный станок ТС1625Ф3 предназначен для обработки тел вращения, например, нарезания различных видов резьб, сверления и растачивания центровых отверстий, прорезки канавок, снятия фасок, отрезки. Рабочие циклы происходят в автоматическом режиме. На этом станке возможно изготовление типовых деталей (до 90% всех деталей в любом производстве). Монолитное широкое основание, тяжелая жесткая станина, усиленный шпиндельный узел и виброустойчивость повышают качество и точность обработки. Толщина снимаемой стружки 8 мм и выше. Материал заготовки – пруток сталь 45, материал режущего инструмента – быстрорежущая сталь. Данный станок разработан нашей компанией с учетом особенностей эксплуатации российским потребителем. Многолетняя практика модернизации станков с ЧПУ, длительный этап крупноузловой сборки, опыт нескольких поколений компоновок станин позволили нам запустить в производство мощный и практичный станок по металлу. Высокая точность и стабильность обработки в сочетании с широким диапазоном технологических режимов и возможностей обеспечивают обработку простых и сложных деталей из различных материалов. Токарный станок ТС1625Ф3 – классика, проверенная временем. **Дополнительно может комплектоваться барфидером, что ещё больше повышает производительность и точность обработки.**
Ниже представлены примеры изготавливаемых на станке изделий.
 |

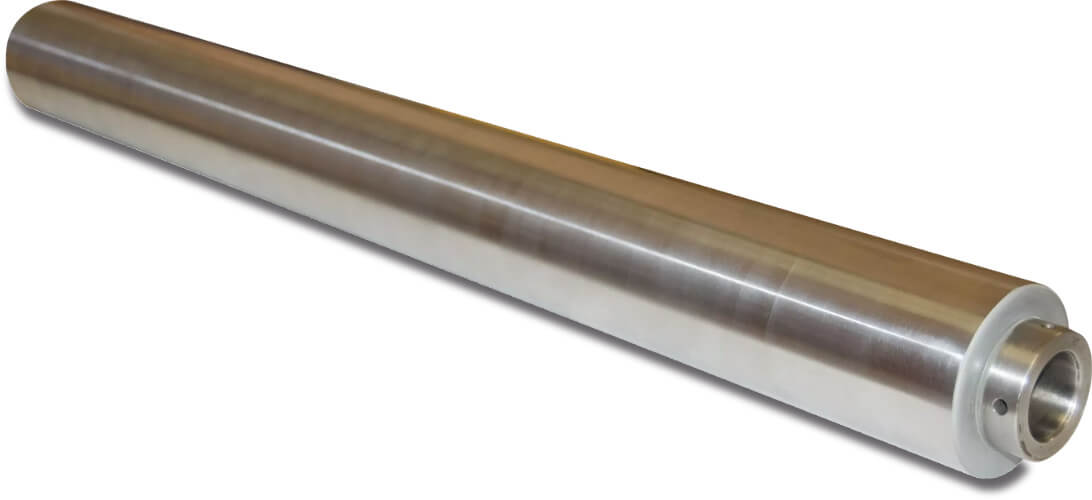

Вал Машиностроение |
 |
Крепежные изделия Машиностроение |
 |
Подшипник Автомобилестроение |
 |

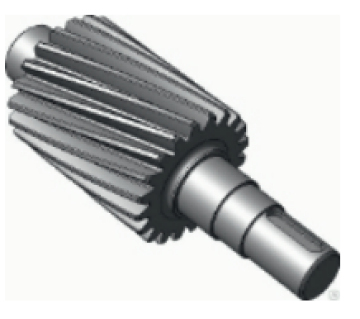

Вал-шестерня Автомобилестроение |
 |
Фланец Нефтегазовая промышленность |
 |

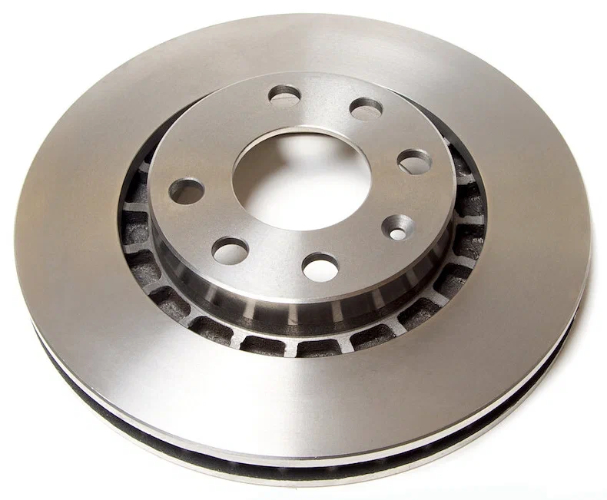

Тормозной диск Автомобилестроение |
 |
Муфта соединительная Машиностроение, ЖКХ |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка
| Характеристика | Значение |
|---|---|
| Максимальный диаметр заготовки над станиной, мм | 580 |
| Максимальный диаметр изделия типа диск заготовки над выемкой станины, мм | 520 |
| Максимальный диаметр заготовки, обрабатываемый над суппортом, мм | 280 |
| Максимальный диаметр прутка, мм | 75 (60 с гидро) |
| РМЦ, мм | 1500 |
| Максимальная масса заготовки, кг | 500 (с люнетом) |
| Оси | |
| X, Перемещение, мм | 260 |
| Рабочая подача, мм/мин | 0.01—6000 |
| X/Z, Диаметр/шаг ШВП, мм | 24/40 шаг 5/6 |
| X/Z, Мощность электродвигателя, кВт | 2.5/2.6 |
| X/Z, Тип направляющих | Ласточкин хвост/Призматические |
| Точность позиционирования, мкм | ±5 |
| Повторяемость позиционирования, мкм | ±3 |
| Ширина между центрами направляющих осей X/Z, мм | 435 |
| Шпиндельная бабка | |

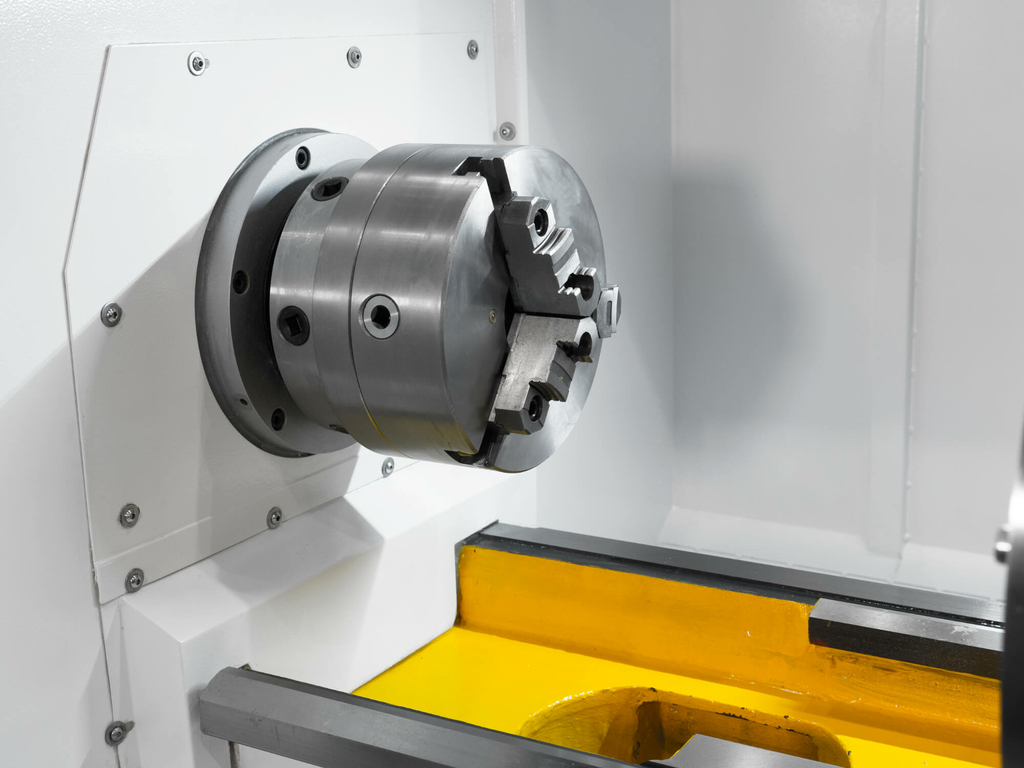

| Диаметр 3-х кулачкового патрона, мм | 250 |
| Частота вращения шпинделя, об/мин. | I 10—214; II 64—672; III 160—1650 |
| Диаметр отверстия в шпинделе, мм | 82 (65 с гидропатроном) |
| Торец шпинделя | D8 по ГОСТ 26651-85 |
| Конус шпинделя | Метрический 90 (1:20) |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 1651/1211 |
| Мощность электродвигателя шпинделя, 30 минут/продолжительно, кВт | 15/11 |
| Тип электродвигателя шпинделя | Серво |

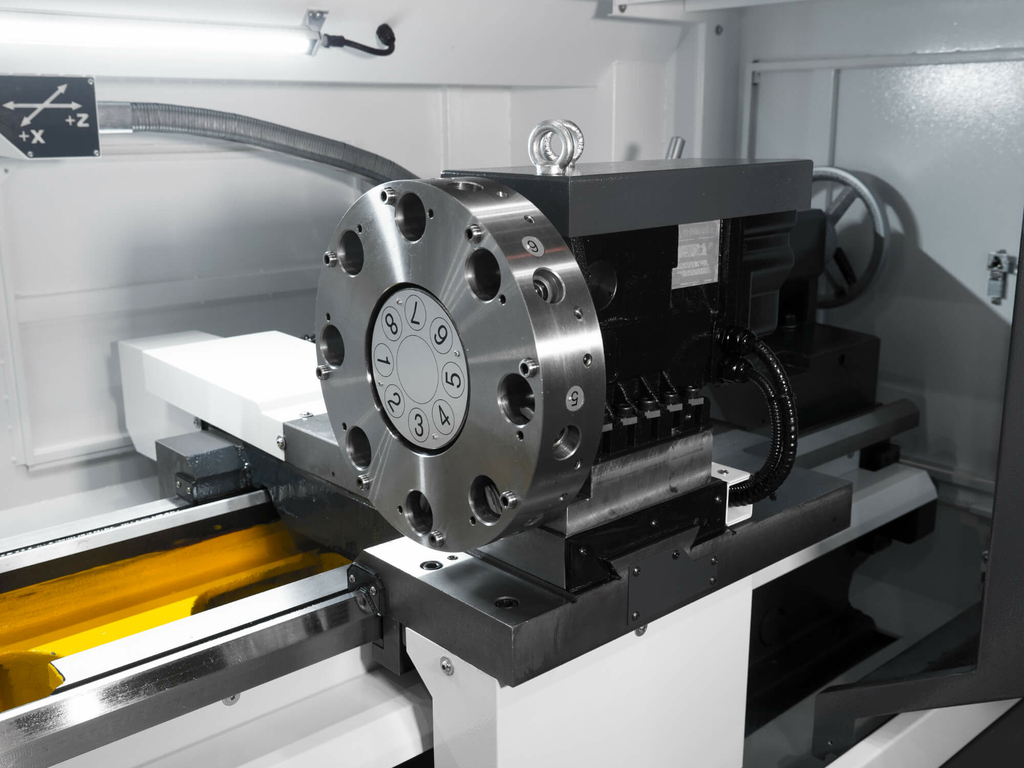

| Револьверная головка | |
| Число инструментов, шт | 8 (VDI40)/12 (VDI30) |
| Тип хвостовика | VDI40 (VDI30 опция) |
| Время смены инструмента на 1 позицию/полная, сек | 06/1.5 |
| Задняя бабка | |
| Перемещение задней бабки, мм | До патрона |
| Выдвижение пиноли, мм | 150 |
| Диаметр пиноли, мм | 75 |
| Конус пиноли | Морзе 5 |
| Прочее | |
| Номинальный потребляемый ток, А | 42 |
| Система ЧПУ | GSK |
| Емкость бака СОЖ, л | 45 |
| Емкость бака гидростанции, л | 60 (Опция) |
| Масса нетто, кг | 3500 |
| Масса брутто, кг | 3680 |
| Габаритные размеры (ДхШхВ), мм | 3475х1585х1960 |
| Состояние для транспортировки | Станок в собранном виде, приставное оборудование упаковано отдельно |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Комплект поставки станка
- Система ЧПУ GSK
- Э/д шпинделя 11 кВт
- Автоматическая система смазки направляющих и ШВП
- Система подачи СОЖ на каждый инструмент
- Рабочее освещение и лампа индикации состояния станка
- 8-ми/12-ти позиционная РГ под оправки VDI40/VDI30
- Инструмент для обслуживания станка в ящике
- Руководство оператора и документация по обслуживанию станка
Дополнительные опции
 |

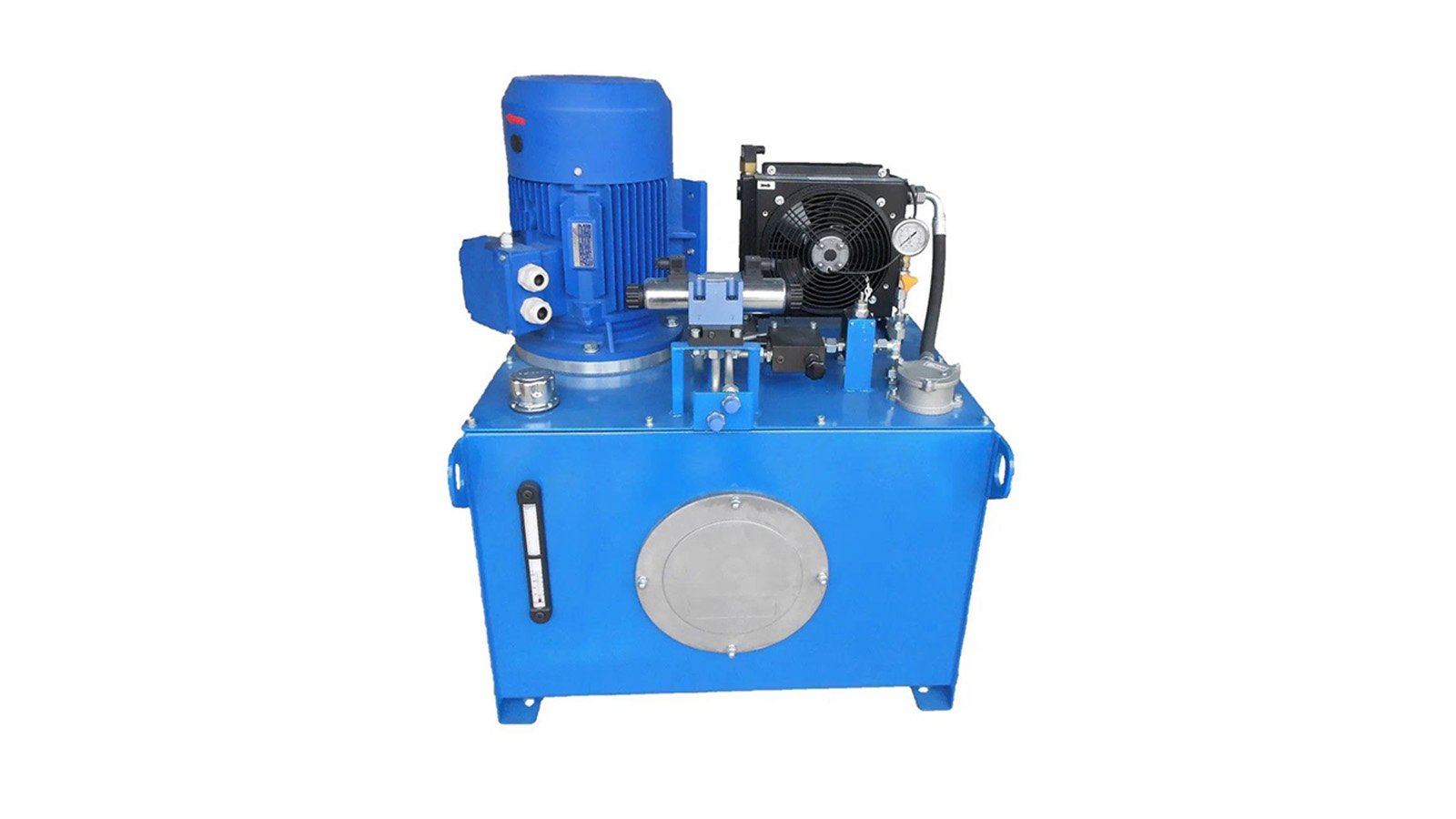

Гидравлическая станция и трехкулачковый гидравлический патрон с отверстием Управление зажимом/разжимом кулачков патрона может производиться с помощью педалей или с панели ЧПУ с помощью М-кодов, что позволяет устанавливать заготовку быстрее |
 |

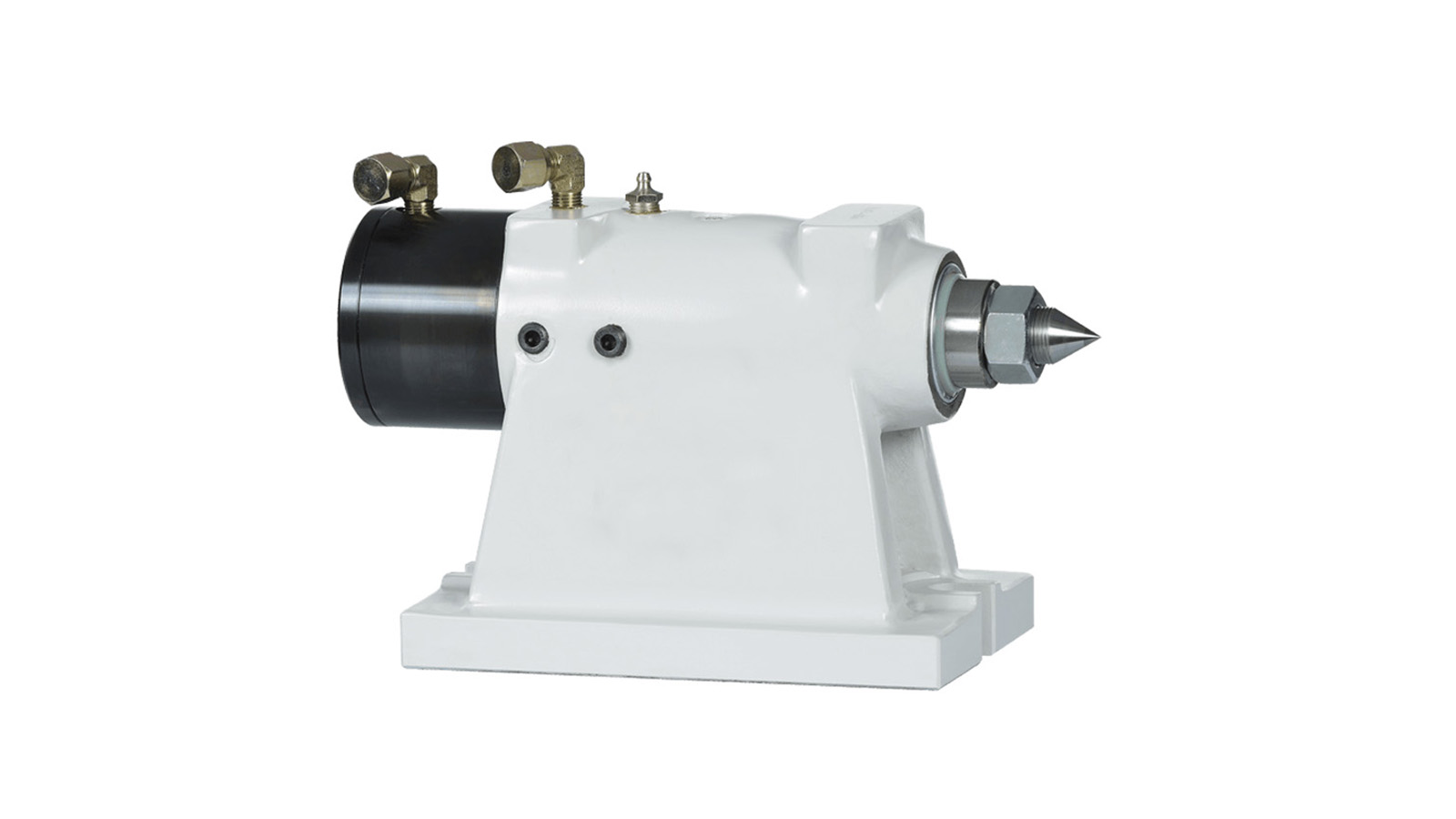

Гидравлическая пиноль Для повышения производительности. Подача и отвод пиноли осуществляется гидравлически |
 |

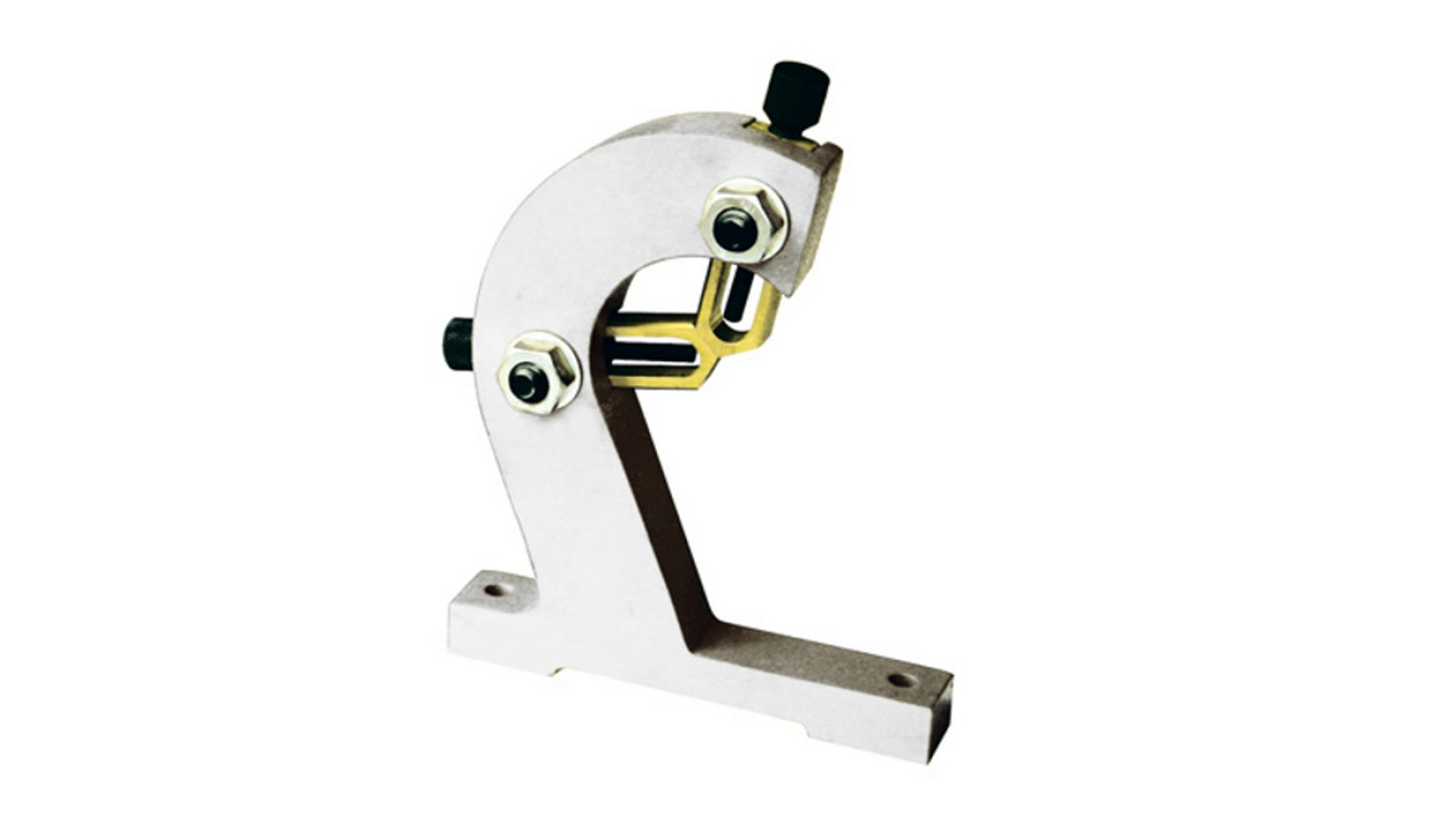

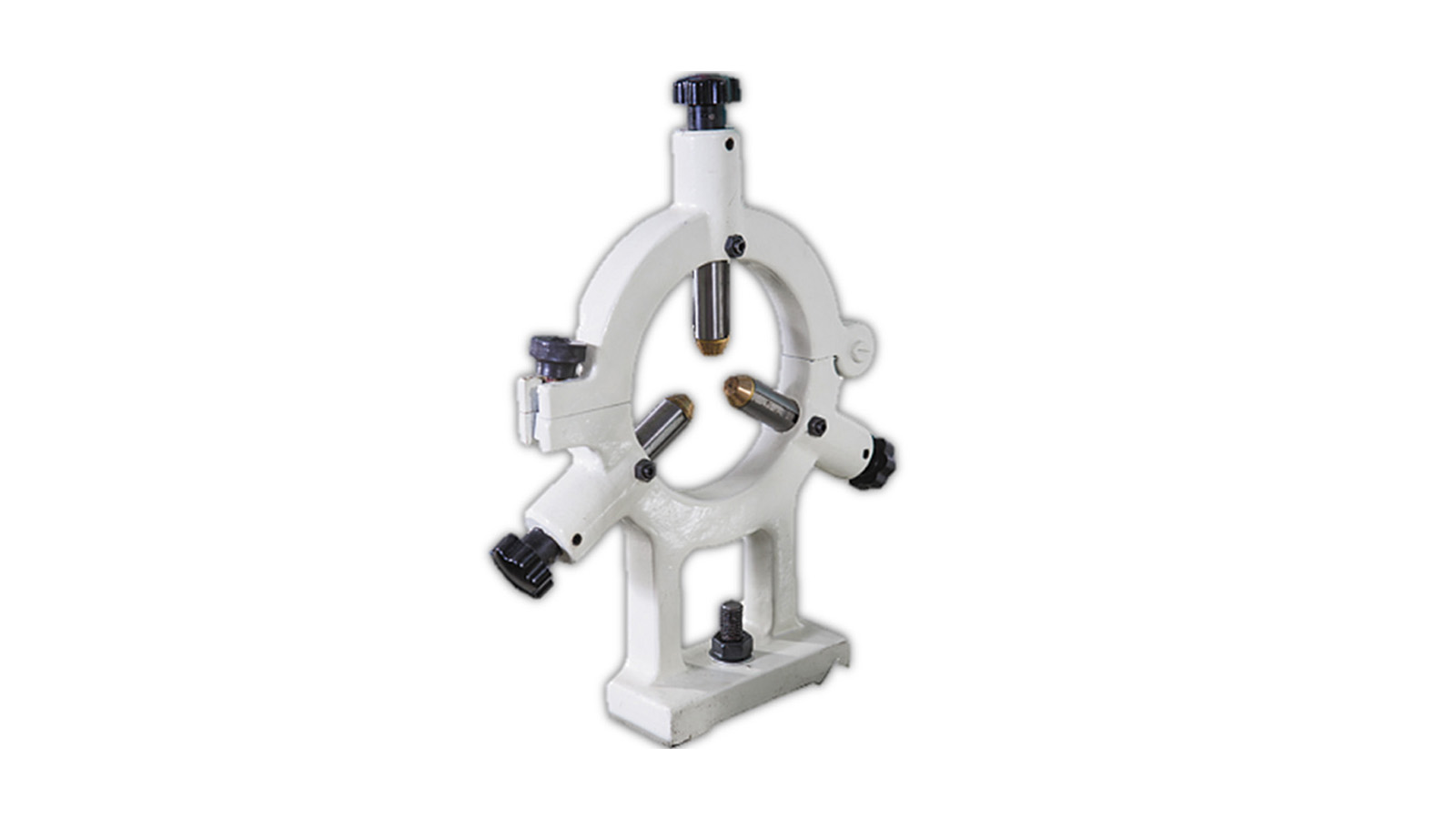

Люнет неподвижный Используется для предотвращения деформации и вибрации детали в процессе токарной обработки |
 |
Люнет подвижный Используется для предотвращения деформации и вибрации детали в процессе токарной обработки |
 |

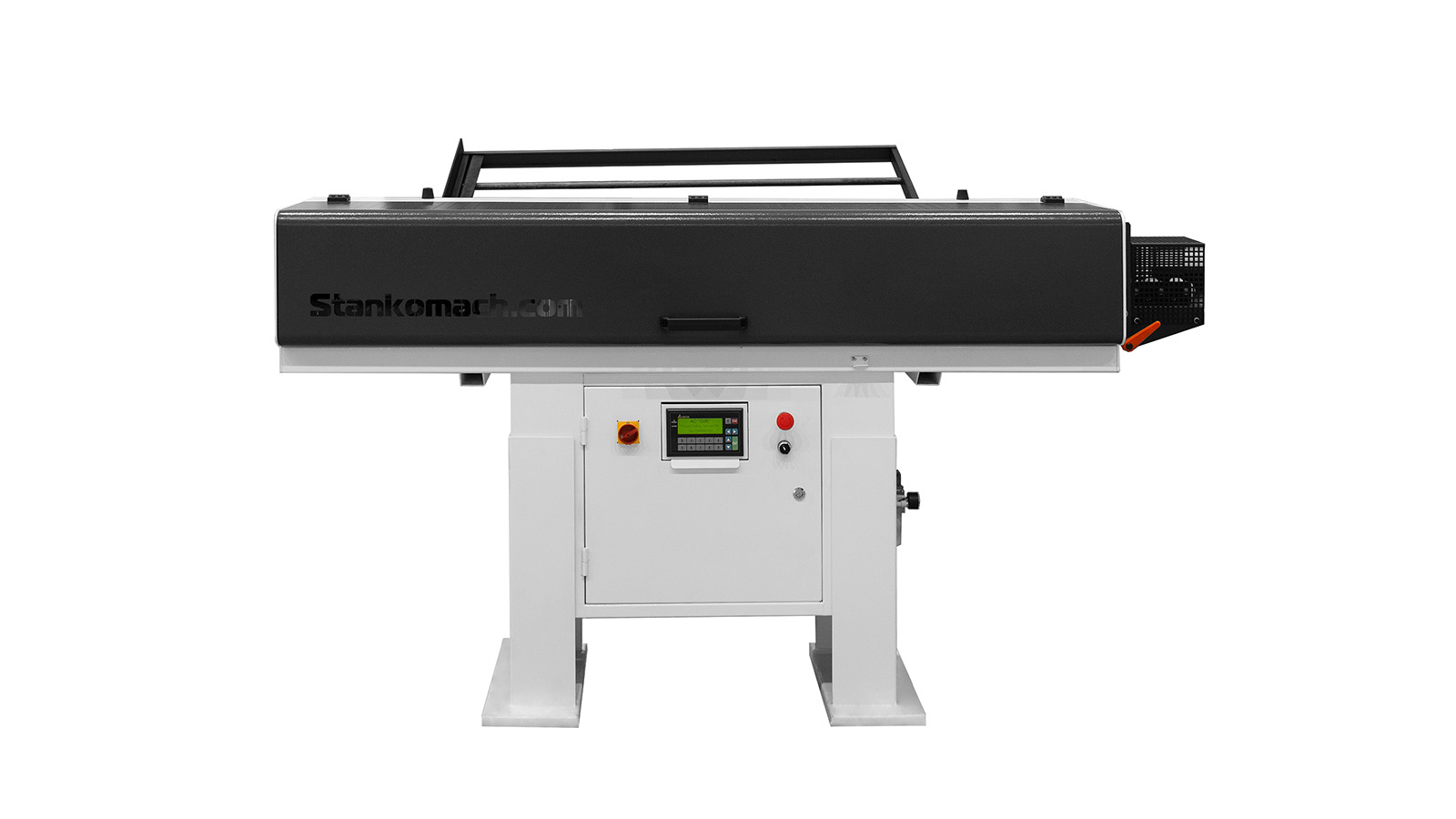

Барфидер УАПП5-55 Устройство автоматической подачи прутка, загрузчик для токарных станков |
 |

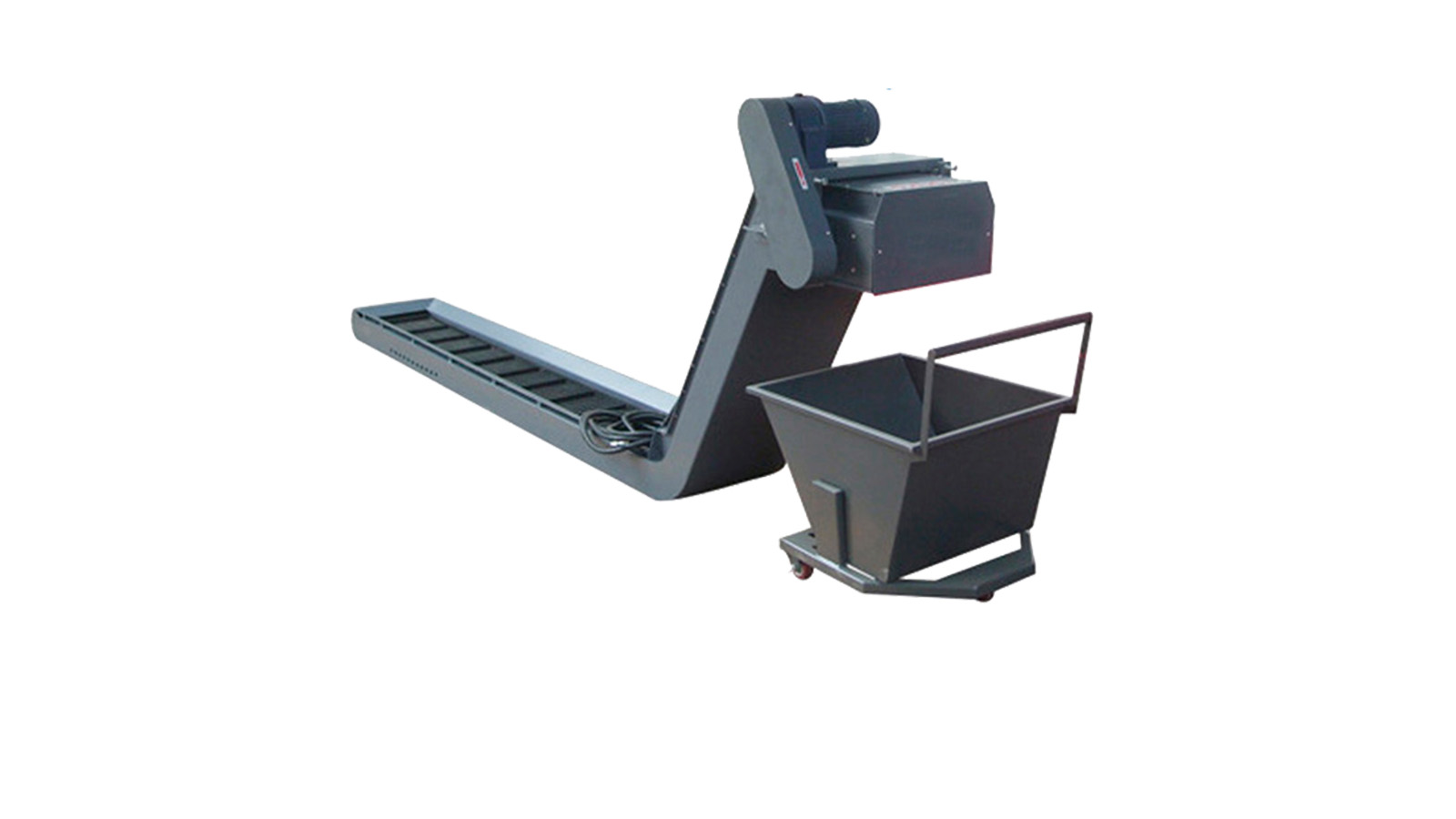

Транспортер стружки Внедрение транспортеров позволяет обеспечить непрерывность и эффективность технологического процесса |
 |
Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента |
