Токарный станок с ЧПУ ТС1640Ф3/4000

Код товара: 104632

Под заказ

15 000 000 ₽

С НДС

от 416667 ₽/мес

в лизинг

Окупаемость: от 100 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

г. Тверь, ул. Академика Туполева, 124

Преимущества

Возможна расширенная гарантия до 36 месяцев. ПНР - бесплатно.

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

Токарный станок ТС1640Ф3 предназначен для обработки тел вращения, например, нарезания различных видов резьб, сверления и растачивания центровых отверстий, прорезки канавок, снятия фасок, отрезки. Рабочие циклы происходят в автоматическом режиме. На нем возможно изготовление типовых деталей (до 90% всех деталей в любом производстве). Степень шероховатости обработанной поверхности Rа 0.8. За счет увеличения количества ребер жесткости и уменьшенных габаритов основания общая жесткость станка и устойчивость к вибрациям возросли на 15-30%. Токарный станок ТС1640Ф3 имеет диапазон значений РМЦ от 1500 мм до 10000 мм. **Дополнительно может комплектоваться барфидером, что ещё больше повышает производительность и точность обработки.**

Ниже представлены примеры изготавливаемых на станке изделий.

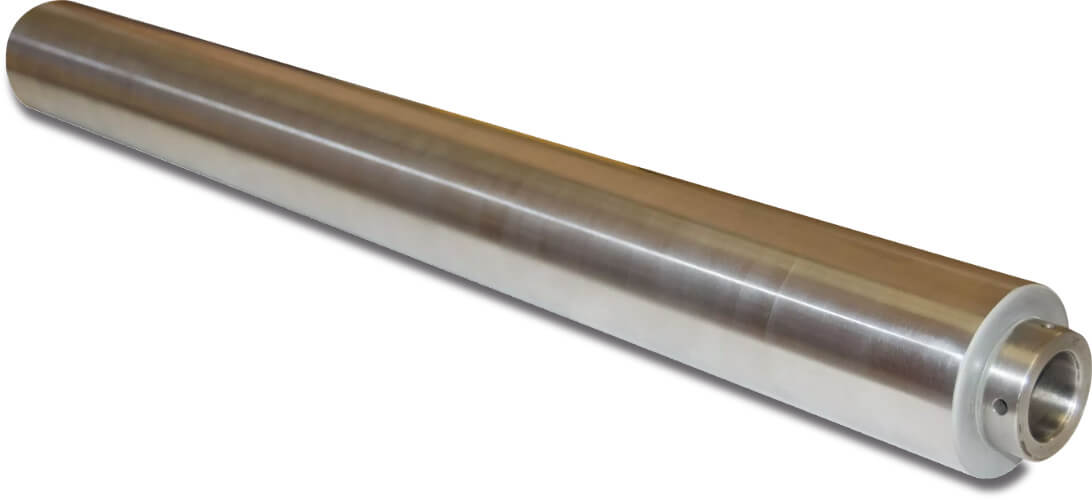

	Вал Машиностроение

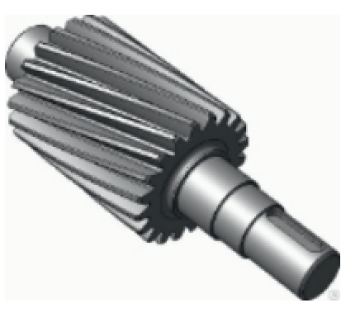

	Вал-шестерня Автомобилестроение

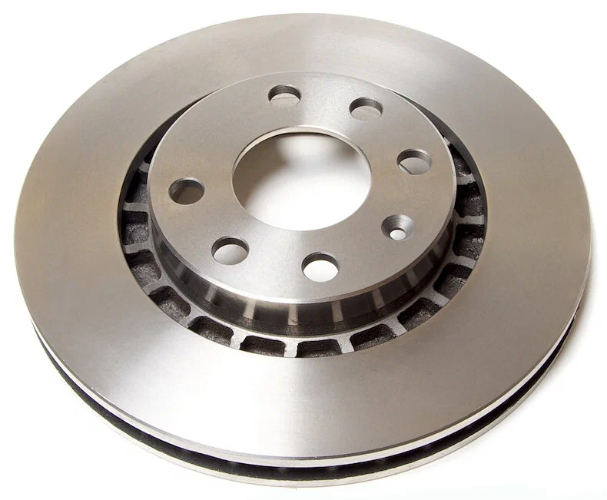

	Тормозной диск Автомобилестроение

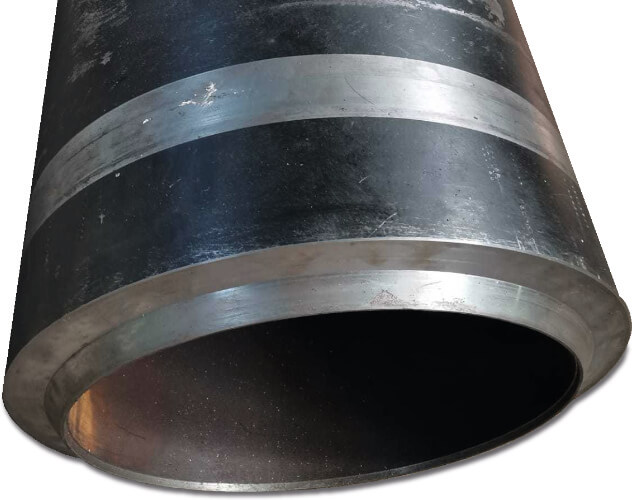

	Трубы Нефтегазовая отрасль
	Фланец Нефтегазовая промышленность
	Подшипник Автомобилестроение

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка

Характеристика	Значение
Максимальный диаметр заготовки над станиной, мм	800
Максимальный диаметр изделия типа диск заготовки над выемкой станины, мм	880 (545 с VDI50)
Максимальный диаметр заготовки, обрабатываемый над суппортом, мм	480
Максимальный диаметр прутка, мм	103 (82 с гидро)
РМЦ, мм	4034
Максимальная масса заготовки, кг	2000 (с люнетом)
Оси
X, Перемещение, мм	480
Рабочая подача, мм/мин	0.01—4000
X/Z, Диаметр/шаг ШВП, мм	32/63 шаг 6/10
X/Z, Мощность электродвигателя, кВт	3.9/3.5
X/Z, Тип направляющих	Ласточкин хвост/Призматические
Точность позиционирования, мкм	±5
Повторяемость позиционирования, мкм	±3
Ширина между центрами направляющих осей X/Z, мм	435
Шпиндельная бабка
Диаметр 3-х кулачкового патрона, мм	400
Частота вращения шпинделя, об/мин.	I 30—84 II 53—150 III 125—350 IV 300—835
Диаметр отверстия в шпинделе, мм	105 (130 опция)
Торец шпинделя	А2-11
Конус шпинделя	Метрический 120 (Метрический 140 опция) (1:20)
Максимальный крутящий момент на шпинделе, Н·м	2747
Мощность электродвигателя шпинделя (продолжительно), кВт	22
Тип электродвигателя шпинделя	Асинхронный
Револьверная головка
Число инструментов, шт	4 (32х32)/8/12 (VDI50)
Тип хвостовика	32х32
Время смены инструмента на 1 позицию/полная, сек	0.6/1.5 (1.5/3 с VDI50)
Задняя бабка
Перемещение задней бабки, мм	До патрона
Выдвижение пиноли, мм	280 (260 опция)
Диаметр пиноли, мм	130 (100 опция)
Конус пиноли	Морзе 6
Прочее
Номинальный потребляемый ток, А	81
Система ЧПУ	GSK
Емкость бака СОЖ, л	110
Емкость бака гидростанции, л	80 (Опция)
Масса нетто, кг	6900
Масса брутто, кг	7100
Габаритные размеры (ДхШхВ), мм	6350x2050x2050
Состояние для транспортировки	Станок в собранном виде, приставное оборудование упаковано отдельно
Примечание	Габаритные размеры указаны без открытых дверей и приставного оборудования

Комплект поставки станка

Система ЧПУ GSK
Механический трехкулачковый самоцентрирующийся патрон 400 мм, с набором кулачков
Выносной пульт оператора
Набор ключей для обслуживания станка
Регулировочные башмаки
Рукоятка перемещения задней бабки
Бак СОЖ в сборе с насосом СОЖ
Бак для циркуляционной смазки шпиндельной бабки в сборе с масляным насосом
Руководство оператора и документация по обслуживанию станка

Дополнительные опции

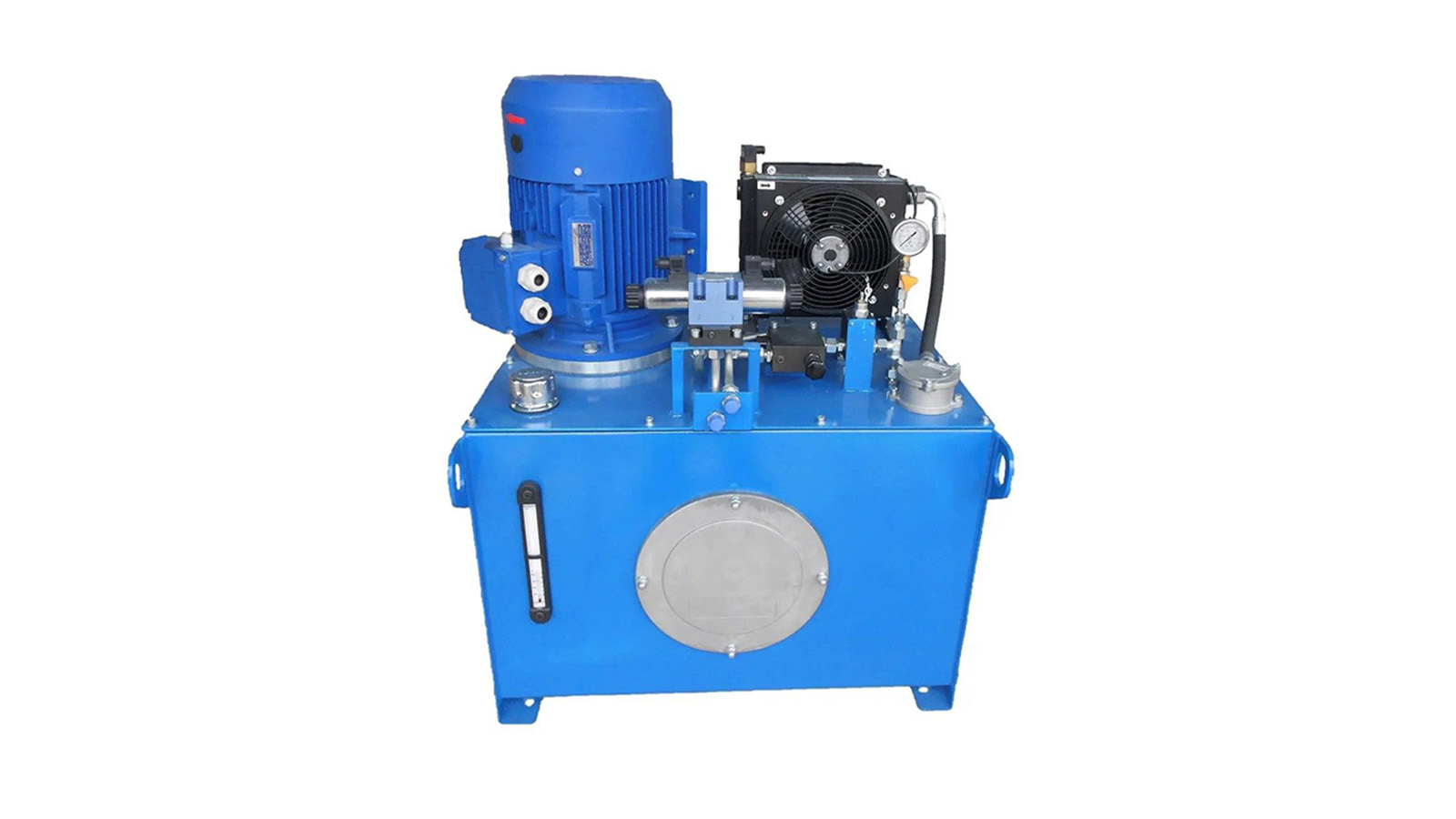

	Гидравлическая станция и трехкулачковый гидравлический патрон с отверстием Управление зажимом/разжимом кулачков патрона может производиться с помощью педалей или с панели ЧПУ с помощью М-кодов, что позволяет устанавливать заготовку быстрее

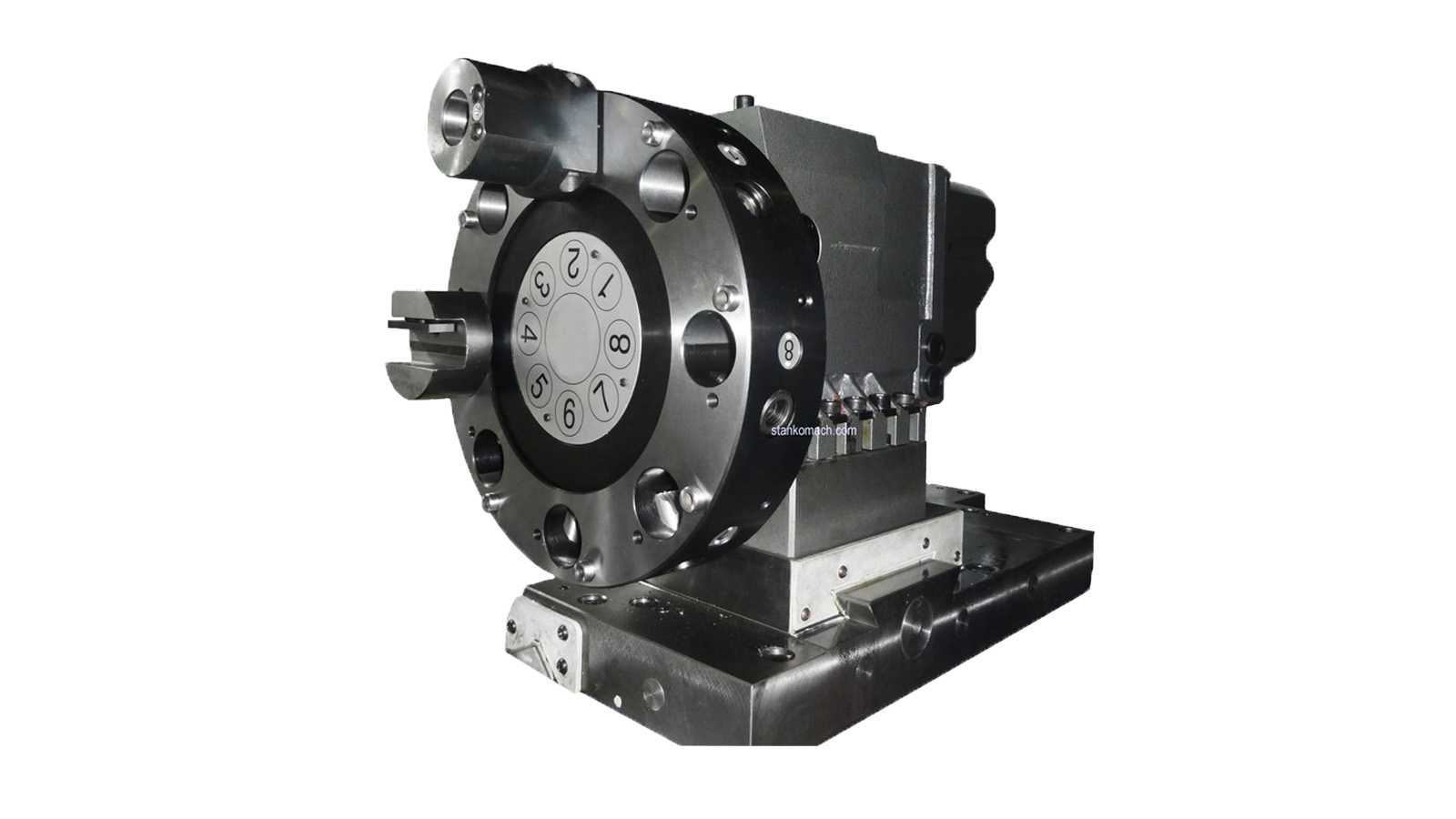

	8-ми/12-ти позиционная револьверная голова Точность и надежность фиксации диска данных револьверных головок обеспечивает жесткость в процессе обработки на тяжелых режимах и надежность в процессе эксплуатации. 8 поз. — оправки VDI40 12 поз. — оправки VDI30

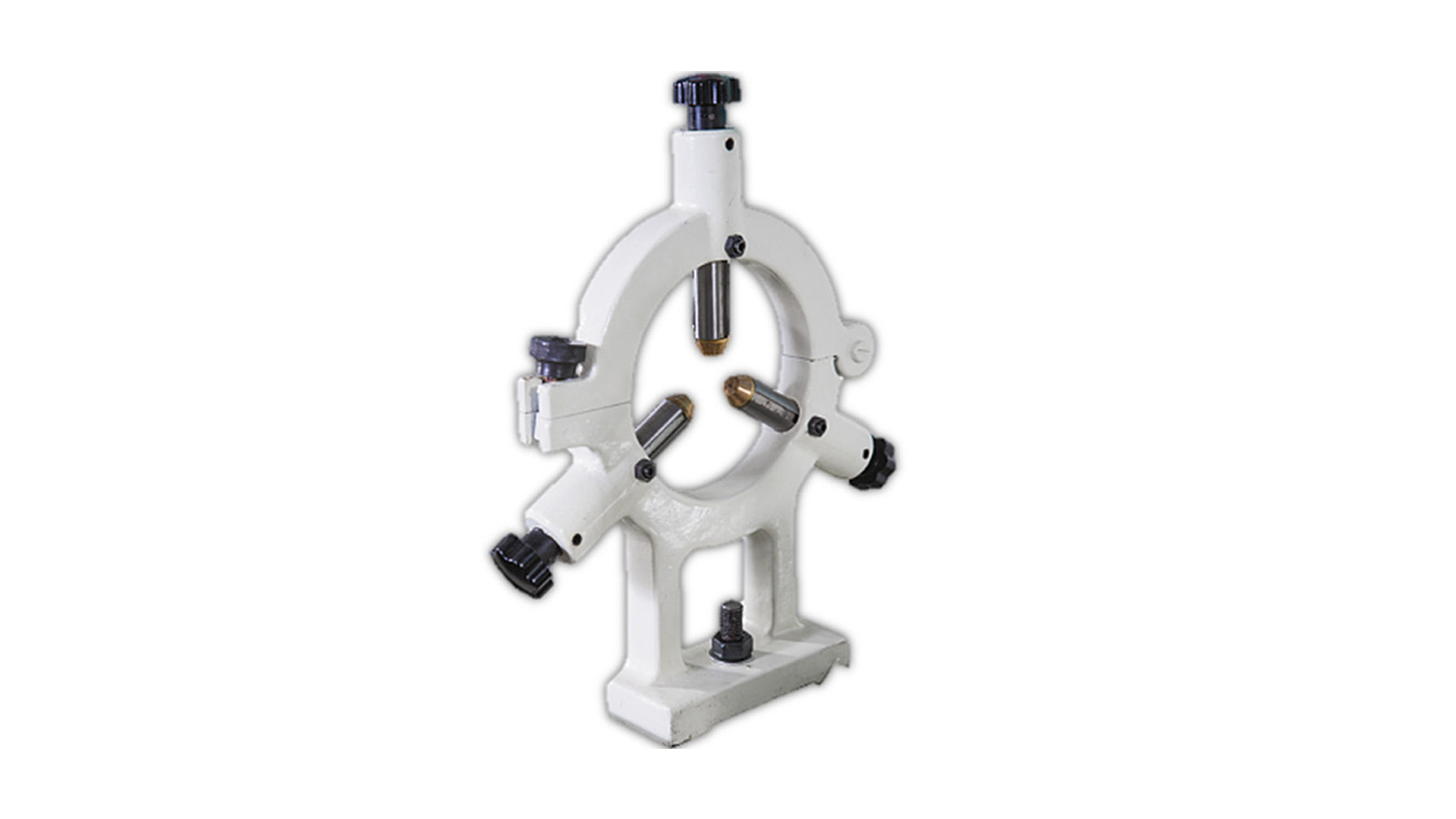

	Люнет неподвижный Используется для предотвращения деформации и вибрации детали в процессе токарной обработки

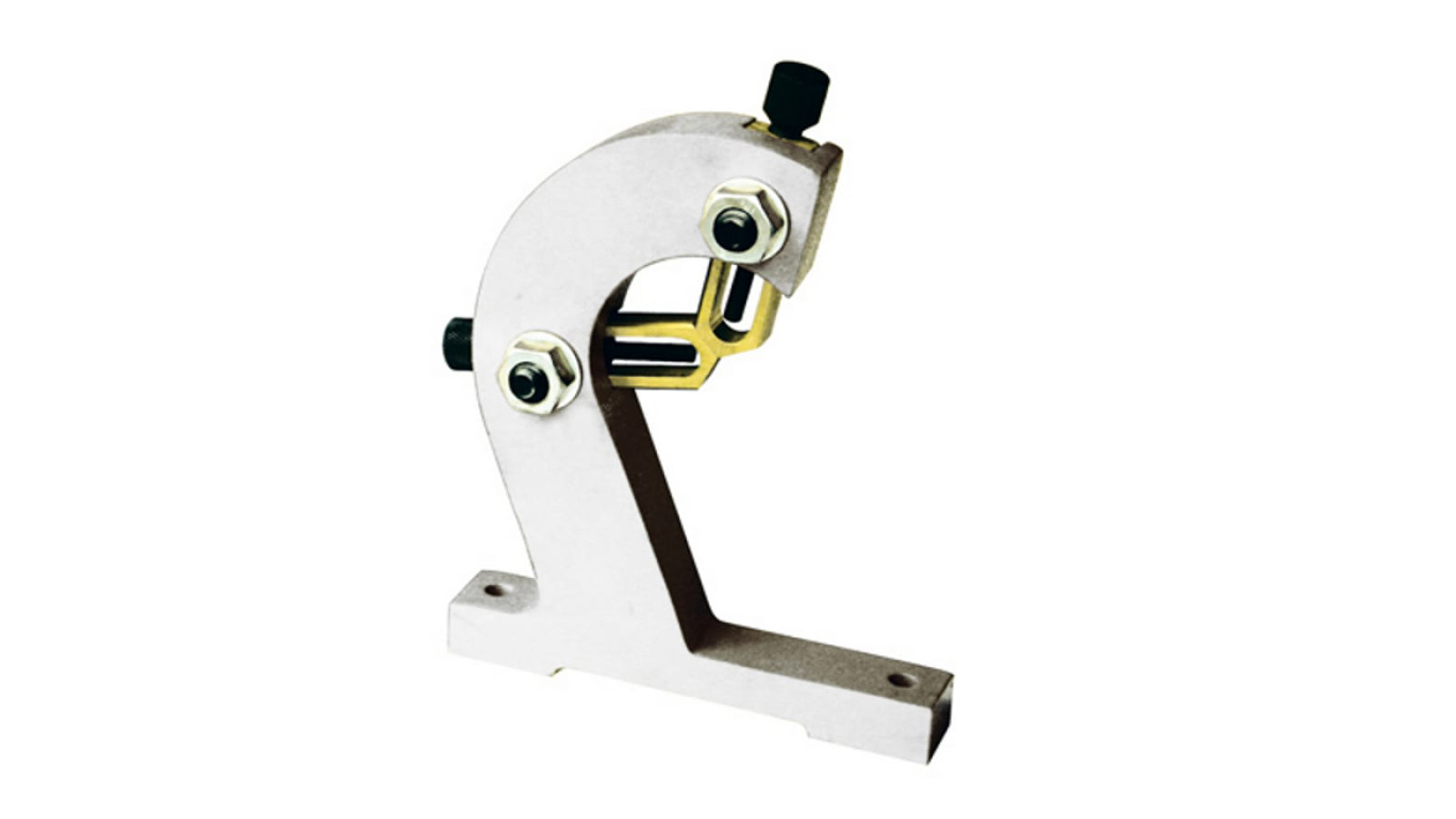

	Люнет подвижный Используется для предотвращения деформации и вибрации детали в процессе токарной обработки
	Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента

Ø обработки над супортом, мм 480
Расстояние между центрами (рмц), мм 4034
ЧПУ GSK
Макс. обороты 835
Ø точения, мм 800
Мощность, кВт 3,9
Масса, кг 7100
Модель ТС1640Ф3/4000
Type Токарный станок с ЧПУ
