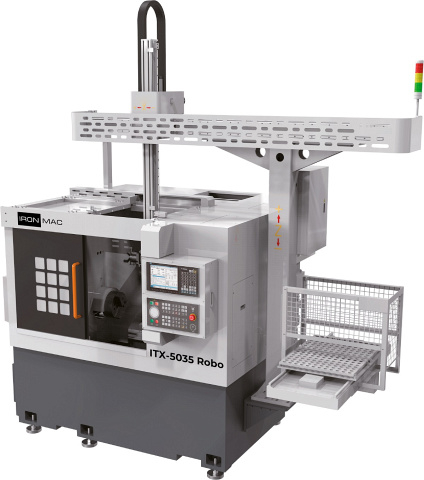

Токарный станок с наклонной станиной с ЧПУ IRONMAC ITX-5035 ROBO
Артикул: 9932343itx_5035_robo Код товара: 105339
Токарные станки с наклонной станинойITX-5035 Roboпредназначены длякомплексной обработки*сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения. На токарном станке ITX-5035 Robo возможно выполнение таких операций как: Токарные станки с наклонной станиной серииITX-5035 Roboприменяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов. * Токарная обработка выполняется за счет сочетания двух основных движений - вращение заготовки, закрепленной в патроне и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.
Область применения IRONMAC ITX-5035 ROBO
Токарные станки с наклонной станиной серииITX-5035 Roboприменяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов. Машиностроение Авиационная промышленность Автомобильная промышленность Двигателестроение
Схемы обработки IRONMAC ITX-5035 ROBO
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности IRONMAC ITX-5035 ROBO
.jpg) |
Станина Представляет собой цельную литую наклонную станину лестничного шагового подъемного типа на 30°. Внутренние ребра жесткости станины расположены в форме клетки, что обеспечивает более высокую устойчивость к изгибу и кручению и обеспечивает общую динамическую жесткость и устойчивость станка. |
.jpg) |
Револьверная головка 8-позиционная револьверная головка с сервоприводом, позиционирования цепного колеса и гидравлической блокировки для обеспечения скорости, точности и жесткости смены инструмента. |
 |
Прецизионная ШВП Оси X/Z используют прецизионную шарико-винтовую передачу класса C3 в сочетании с линейной роликовой направляющей класса PMI, которая обладает хорошими динамическими характеристиками. Скорость быстрого перемещения по оси X и оси Z составляет 30 м/мин и 36 м/мин соответственно. |
.jpg) |
Портальная загрузка/выгрузка деталей Загрузка и выгрузка деталей происходит с помощью портального манипулятора HSR-AR410. Параметры манипулятора HSR-AR410:Максимальная скорость по осям X, Z: 120 м/мин;Ход по оси X: 2,2 м;Ход по оси Z: 1,1 м;Нагрузка: 2x5 кг. |
Технические характеристики IRONMAC ITX-5035 ROBO
| Характеристика | Значение |
|---|---|
| Макс. диаметр вращения, мм | 500 |
| Макс. диаметр точения, мм | 330 |
| Макс. длина точения, мм | 350 |
| По оси X, мм | 190 |
| По оси Z, мм | 370 |
| Конус | A2-6 |
| Частота вращения шпинделя, об/мин | 4500 |
| Диаметр отверстия шпинделя, мм | 62 |
| Размер патрона, дюйм | 8 |
| Ускоренная подача по оси X, м/мин | 30 |
| Ускоренная подача по оси Z, м/мин | 36 |
| Размер державки инструмента, мм | 25 |
| Размер державки расточного резца, мм | 40 |
| Двигатель привода главного шпинделя, кВт | 7,5 / 11 |
| Двигатель приводного инструмента, кВт | нет |
| Крутящий момент приводного инструмента, Нм | нет |
| Количество инструментов, шт. | 8 |
| Угол наклона станины, град. | 30 |
| Тип направляющих | качения |
| Приводной инструмент | нет |
| Ось Y | нет |
| Длина, мм | 2120 |
| Ширина, мм | 1760 |
| Высота, мм | 1850 |
| Вес, кг | 3500 |
