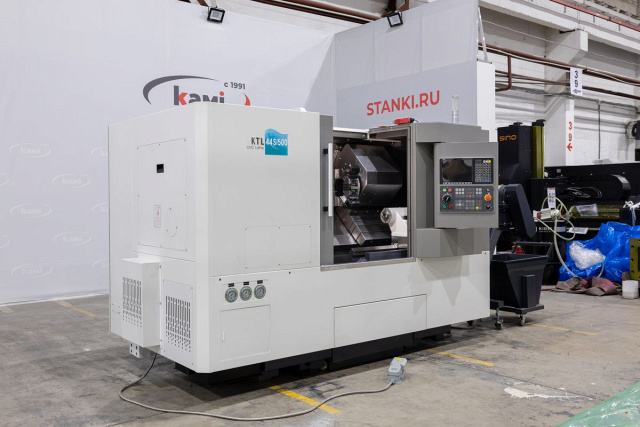

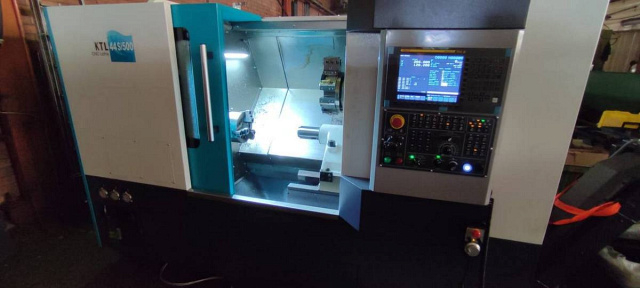

Токарный центр c наклонной станиной KTL 44S/500 Fanuc

Токарные станки с наклонной станиной серии KTL-D применяются дляполучистовой и чистовой обработки*наружных и внутренних поверхностей деталей типа тел вращения. Основные операции: Токарные станки с ЧПУKTL-Dнашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, авиационно-космической и других отраслях промышленности. * Вид обработки зависит от выбранного режима, выбора подачи детали и режущего инструмента. В основном - чистовая обработка определяется глубиной резания не более 0,5 мм, черновая может быть до 8 мм. Благодаря использованию линейных направляющих HIWIN / THK из Японии - увеличивается точность обработки деталей и скорость перемещения основных узлов станка.

Область применения c

Токарные станки с ЧПУKTL-Dнашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, авиационно-космической и других отраслях промышленности. Автомобильная промышленность Приборостроение Машиностроение Авиационная промышленность Двигателестроение

Схемы обработки c

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности c

	Цельнолитная станина Наклонная станина отлита из чугуна. Угол наклона станины 45° и 60°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Также наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.
	Система ЧПУ Fanuc (Япония) Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Мощность главного привода 11 / 15 кВт.
	Система ЧПУ H-CNC808DiT (Китай) Мощность главного привода 12 / 18 кВт.
	Система ЧПУ Siemens 828D Мощность главного привода 11 / 14,3 кВт.
	Линейные направляющие Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования.

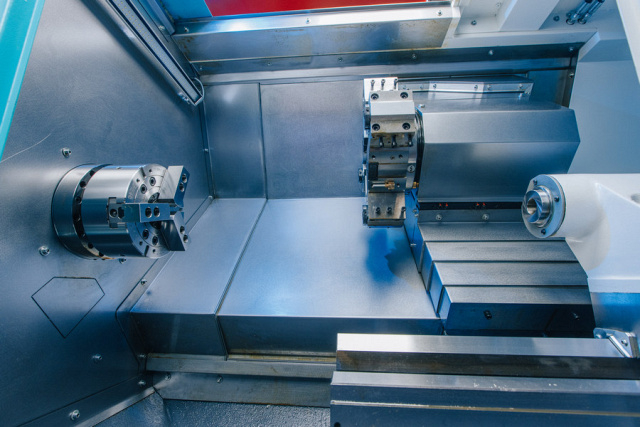

	Револьверная головка Гидравлическая револьверная головка на 8 позиций, время смены инструмента - 0,3 сек.

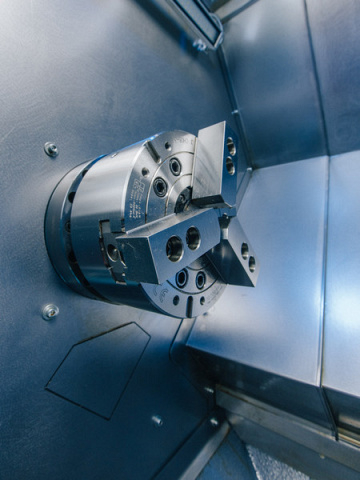

	Гидравлический 3-х кулачковый партон Гидравлический патрон AutoStrong (Тайвань) применяется для зажатия заготовки в процессе обработки.
	Подшипники шпинделя Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках шпиндель обладает высокой жесткостью и точностью
	ШВП На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3. К каждой гайке ШВП подведена трубка импульсной смазки.

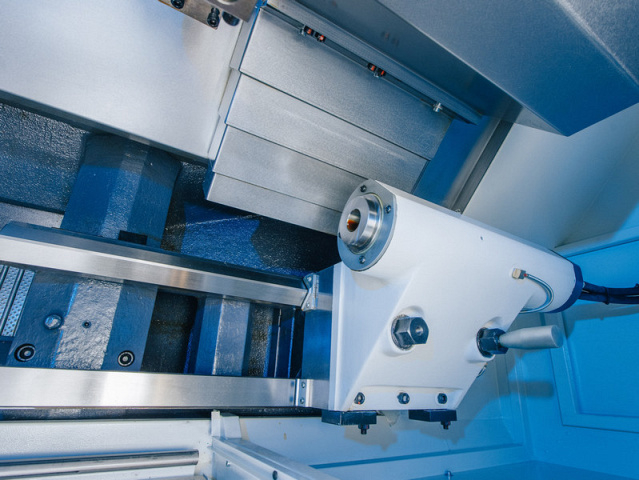

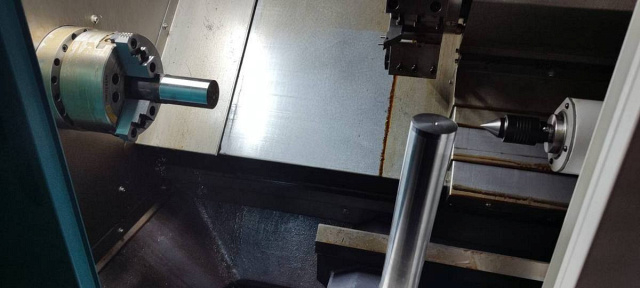

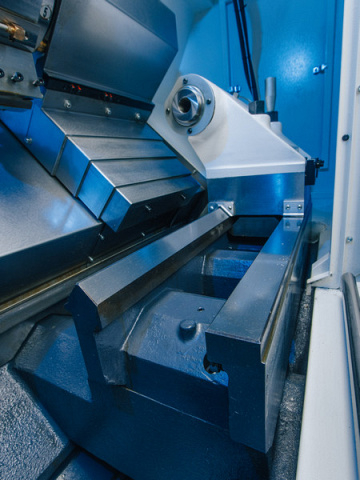

	Задняя бабка Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания.

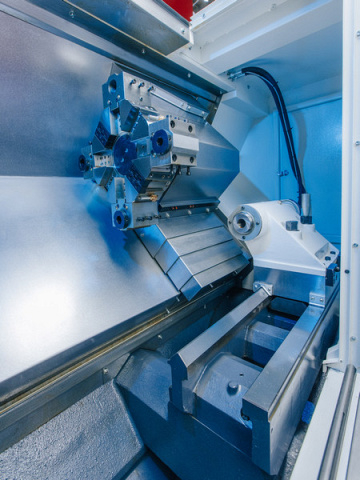

	Револьвер Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 8 позиций. Вращение револьверной головы осуществляется гидравликой, которая обеспечивает плавность хода, наибольшую выходную мощность, стабильность и жёсткость при повышенных нагрузках на инструмент. Время смены инструмента 0,3 с.

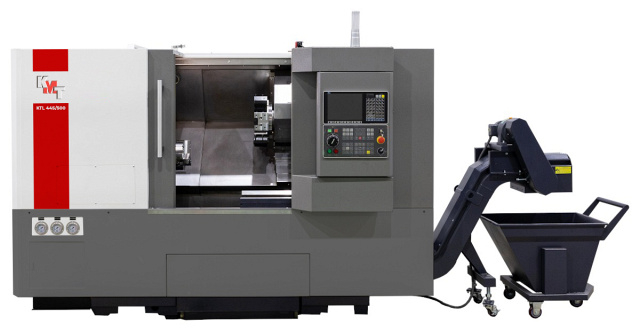

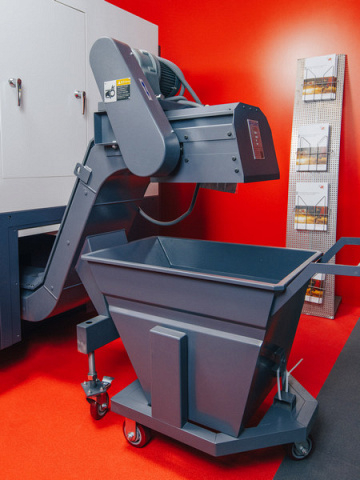

	Транспортёр В стандартной комплектации встроен конвейер ленточного типа. Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки.

Комплектация c

Стандартная

	Автоматическая система смазки

Технические характеристики c

• Ø обработки над станиной, мм 440
• Ø обработки над супортом, мм 260
• Расстояние между центрами (рмц), мм 450
• Ø точения, мм 440
• Масса, кг 5000
• Модель KTL 44S/500
• Type Токарный центр c наклонной станиной
