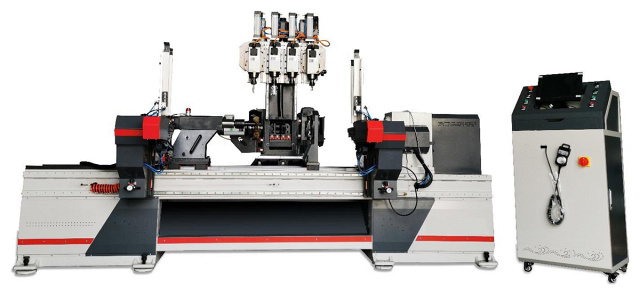

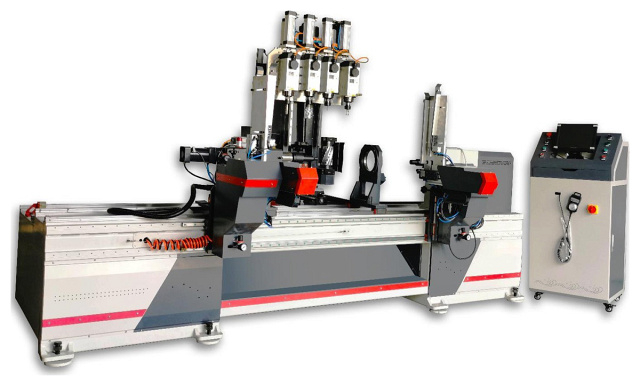

Токарный центр с ЧПУ с автозагрузкой Beaver 12D4 MAXI
(голосов 0)
Артикул: 959857812d4_maxi_ Код товара: 106778
Под заказ
Массовое и серийное производство эксклюзивных токарных изделий из различных пород древесины. Cтолярные мастерские и мебельные предприятия для изготовления токарных изделий в большом количестве: балясин, ножек столов и стульев, точеных элементов мебели. Полностью автоматическая обработка 2-мя резцами, 4-мя фрезерными шпинделями под концевые фрезы, одним фрезерным узлом с насадной фрезой, и финальным шлифованием. Автоматическая загрузка позволяет увеличить производительность и исключить человеческий фактор, удобное программное обеспечение позволяет легко создавать и изменять программы.
Область применения Beaver 12D4 MAXI
Cтолярные мастерские и мебельные предприятия для изготовления токарных изделий в большом количестве: балясин, ножек столов и стульев, точеных элементов мебели. Полностью автоматическая обработка 2-мя резцами, 4-мя фрезерными шпинделями под концевые фрезы, одним фрезерным узлом с насадной фрезой, и финальным шлифованием. Автоматическая загрузка позволяет увеличить производительность и исключить человеческий фактор, удобное программное обеспечение позволяет легко создавать и изменять программы. Получаемые изделия
Схемы обработки Beaver 12D4 MAXI
 |
Точение резцами |
 |
Фрезерование шпинделем |
Конструктивные особенности Beaver 12D4 MAXI
 |

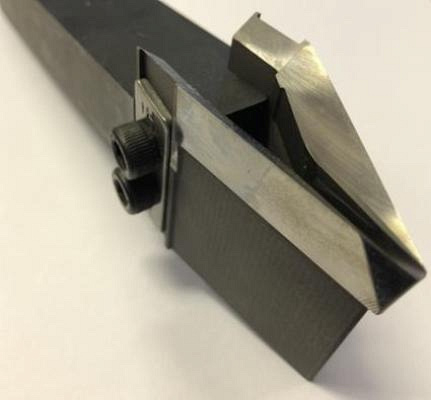

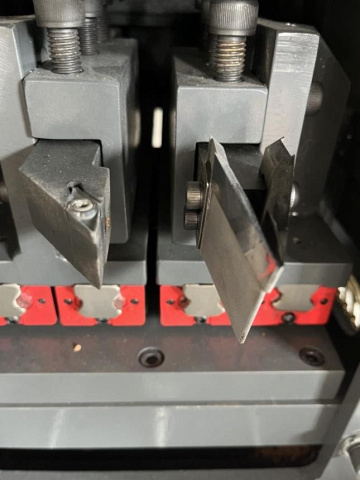

Черновой и чистовой резцы Основной съем производится Черновым резцом, оснащенным съемной пластиной. Основное точение Чистовым резцом со съемным "носом" из высокопрочной стали. Заточка резца двустороння, позволяет работать в двух направлениях справа налево и наоборот. Широкая рабочая часть резца позволяет точить глубокий рельеф за один проход. Точить "носы" можно отдельно, а также не снимая с держателя. |
 |

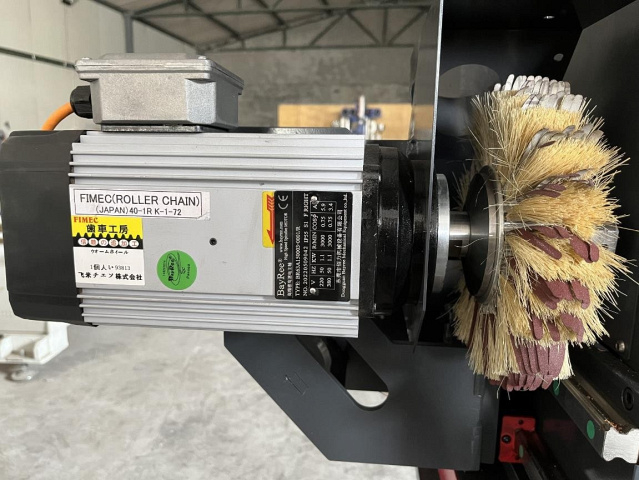

Шлифовальный узел Финальная операция шлифования, придает законченный вид перед отделкой. |
 |

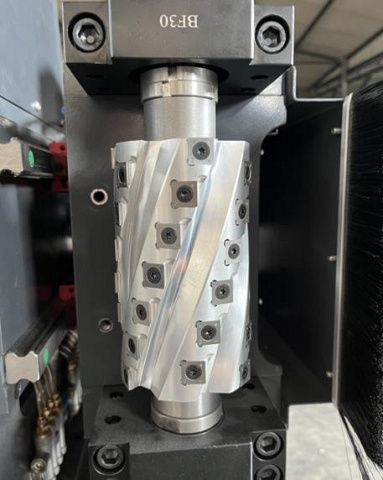

Вертикальны фрезерный узел Вертикальный фрезерный агрегат оснащен шейперной фрезой, которая входит в комплект поставки. Позволяет изготавливать наиболее сложные и трудоемкие изделия, граненые, криволинейные не симметричные, такие как ножки "КАБРИОЛЬ" с высочайшей скоростью и точностью. |
 |

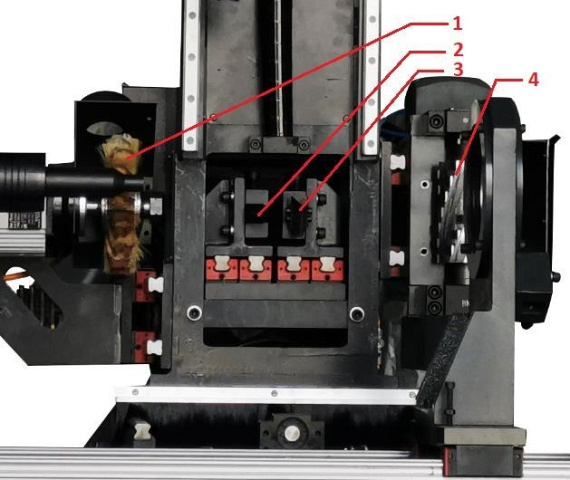

Вертикальны фрезерный узел Узлы установлены на одном суппорте. Перемещение узлов по линейным направляющим. Поперечное движение обеспечивает ШВП. |
 |

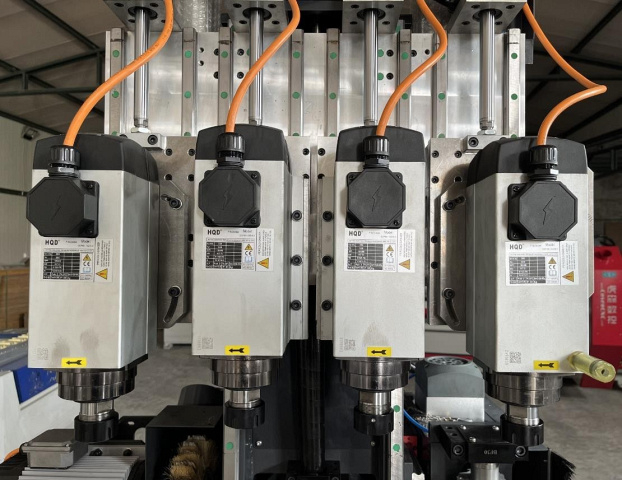

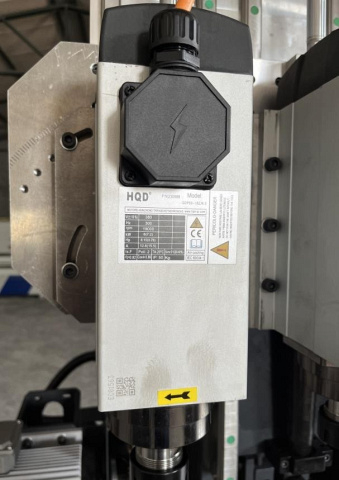

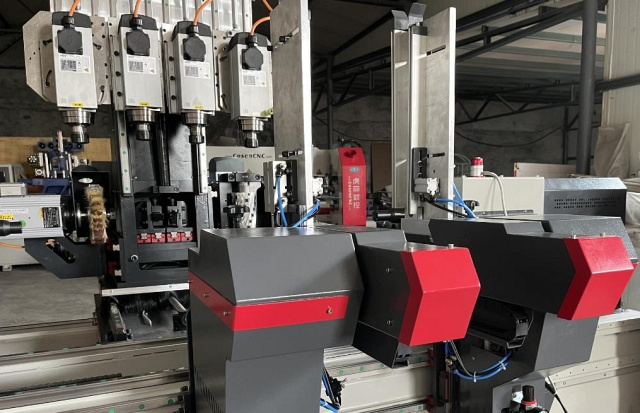

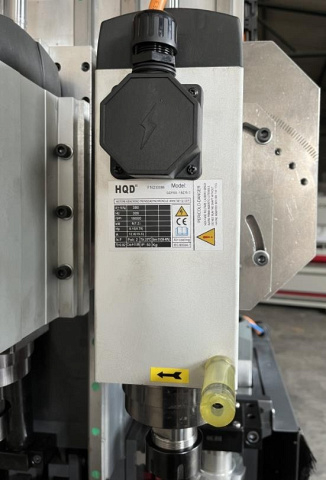

Высокочастотные фрезерные узлы На станке их четыре, по 6 кВт каждый, это позволяет делать фрезеровку различной сложности и больших съемов древесины. Работа разными инструментами позволяет не останавливаться на их смену и значительно увеличивает номенклатуру изделий и сокращает время изготовления деталей. |
 |
Наклон боковых шпинделей На станке предусмотрена возможность поворота/наклона крайних шпинделей 1-го и 4-го. Это позволяет делать сверление под углом или сложные фрезеровки / поднутрения. |
 |

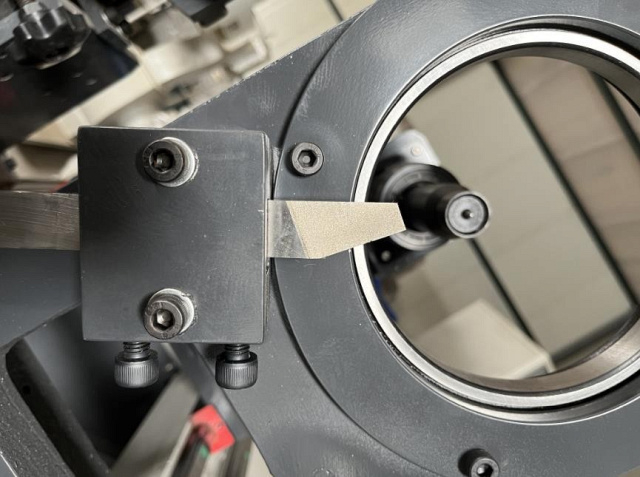

Люнет При обработки длинных заготовок небольшого сечения необходимо использовать люнет. Обеспечивается надежная фиксация при обработке, исключается прогибание и вибрирование. Резец перед люнетом калибрует заготовку для плотной фиксации. |
 |
Магазин заготовок Обеспечивает бесперебойную подачу заготовок в зону обработки. |
 |

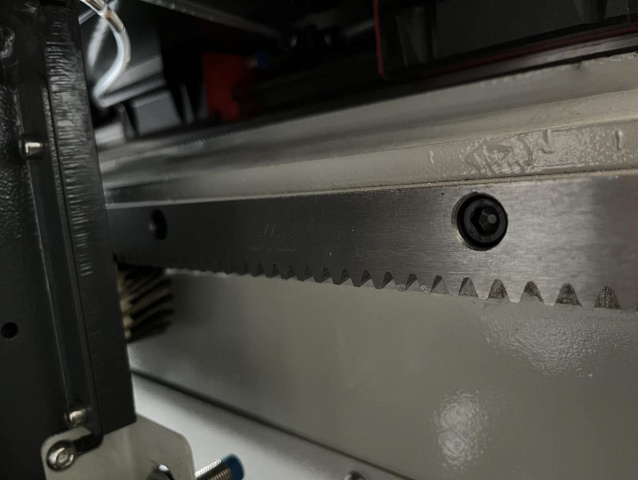

Продольное перемещение агрегатного суппорта Суппорт перемещается вдоль станка по линейным направляющим и косозубой рейке. Движение при помощи серводвигателя. |
 |
Линейные направляющие и ШВП Точность перемещения узлов и высокое качество обработки обеспечивается использованием по всем осям линейных направляющих и шарико-винтовых пар. |
 |

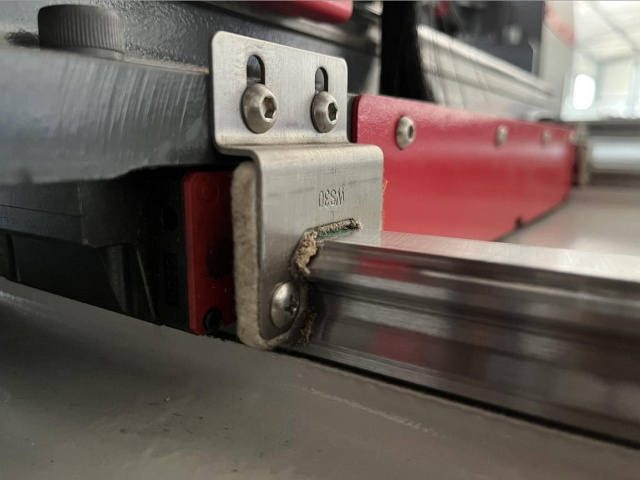

ШВП Для исключения попадания пыли, ШВП, линейные подшипники и направляющие закрыты пылезащитными кожухами и накладками. |
 |

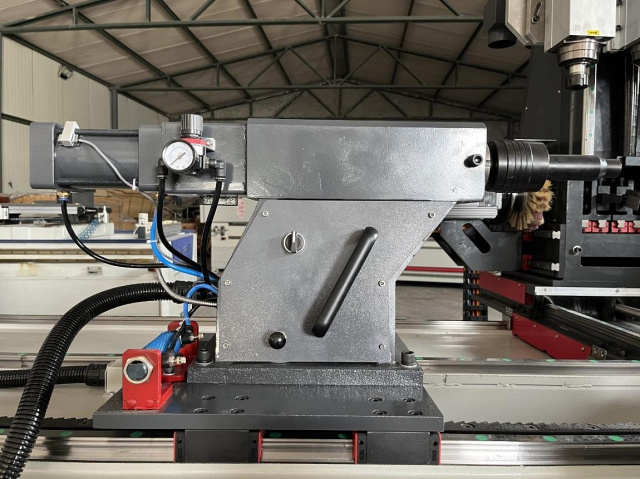

Пневматический зажим заготовки (задняя бабка) Быстрая и надежная фиксация заготовки с помощью пневматического зажима на задней бабке. |
 |
Фиксация задней бабки Смещение задней бабки исключено. Надежная фиксация за зубчатую пластину. |
 |
Аспирационные выходы с пневмозаслонками В зависимости от операции, точение или шлифовка, происходит автоматическое открытие/закрытие аспирационного патрубка на текущую операцию. |
 |
Массивная станина Массивная станина, усиленная ребрами жесткости, надежно гасит вибрации, что значительно повышает качество обработки и ресурс режущего инструмента. Выполнена из двух зон. Масса станка: 1800 кг. |
 |
Автоматическая смазка На станке установлена автоматическая смазочная станция с таймером. Централизованная смазка всех узлов по установленному времени, полностью исключен человеческий фактор. |
 |
Кабелеукладчики Во избежание перелома, перетерания вся проводка защищена кабелеукладчиками. |
 |
Электрокомпоненты станка |
 |
Стойка управления Станок укомплектован стойкой управления с компьютером, программным обеспечением ArtCam и системой управления NC Studio. |
 |
Доп. Комплект поставки Дополнительно включает в себя 4-х кулачковый патрон, люнет (кольца), съемные ножи для резца, цанги, концевые фрезы и граверы. Это все необходимо для запуска станка и полноценной работы с первого дня. Количество фрез и резцов в комплекте поставки может отличатся от количества на фото. |
Комплектация Beaver 12D4 MAXI
Дополнительная
 |
Аспирация ПК 3150 Применяется к столярным станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов |
 |
Рукавный фильтр ECOWOOD FPC-3500 (Турция) Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC |
 |
Винтовой компрессор TRIUMPH DELTA 7,5/8 C Компания TRIUMPH – немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в т.ч. и винтовые компрессоры. Компрессор TRIUMPH |
Технические характеристики Beaver 12D4 MAXI
| Характеристика | Значение |
|---|---|
| Диаметр обработки, мм | 400 |
| Длина обработки, мм | 1200 |
| Максимальный диаметр изделия при работе с люнетом, мм | 140 |
| Возможность торцевого точения | нет |
| Способ загрузки заготовки | автоматическая |
| Перемещение суппорта с инструментом | автоматическое (ЧПУ) |
| Количество фрезерных шпинделей, шт. | 4 |
| Фрезерный шпиндель нов | да |
| Мощность двигателя фрезерного шпинделя, кВт | 6 |
| Мощность двигателя фрезерного вала, кВт | 11 |
| Шлифовальный узел | есть (щетка) |
| Мощность двигателя шлифовального узла, кВт | 1,1 |
| 4-х кулачковый патрон | есть |
| Мощность двигателя вращения заготовки, кВт | 5,5 |
| Количество инструментов (резцы): основные + черновой на люнете, шт | 2 + 1 |
| Наличие шлифовального узла | да |
| Поворотный шпиндель с возможностью фрезеровки под углом | нет |
| Узел дискового точения | нет |
| Наличие ЧПУ | есть |
| Автоматическая смена инструмента | да |
| Длина, мм | 2800 |
| Ширина, мм | 2800 |
| Высота, мм | 1400 |
| Вес, кг | 1800 |
