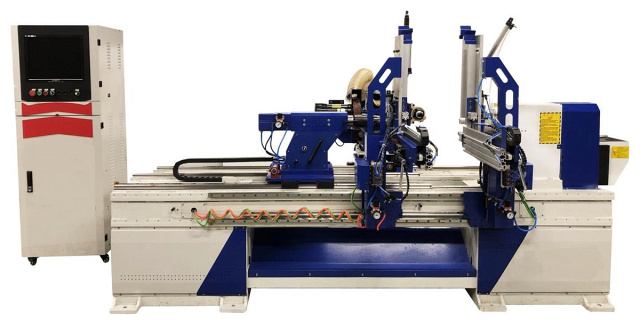

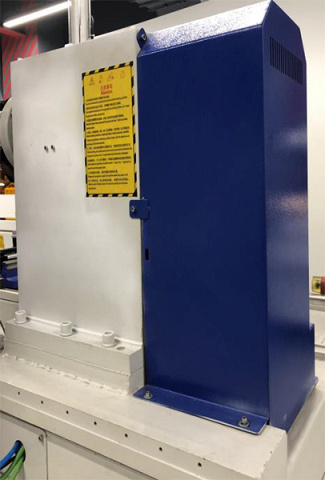

Токарный центр с ЧПУ с автозагрузкой заготовок Beaver 12D4 AUTO
(голосов 0)
Артикул: 944739412d4_auto_ Код товара: 107139
Под заказ
Массовое и серийное производство эксклюзивных токарных изделий из различных пород древесины. Cтолярные мастерские и мебельные предприятия для изготовления токарных изделий в большом количестве: балясин, ножек столов и стульев, точеных элементов мебели. Полностью автоматическая обработка 2-мя резцами, 2-мя фрезерными шпинделями и финальным шлифованием. Автоматическая загрузка позволяет увеличить производительность и исключить человеческий фактор, удобное программное обеспечение позволяет легко создавать и изменять программы.
Область применения Beaver 12D4 AUTO
Cтолярные мастерские и мебельные предприятия для изготовления токарных изделий в большом количестве: балясин, ножек столов и стульев, точеных элементов мебели. Полностью автоматическая обработка 2-мя резцами, 2-мя фрезерными шпинделями и финальным шлифованием. Автоматическая загрузка позволяет увеличить производительность и исключить человеческий фактор, удобное программное обеспечение позволяет легко создавать и изменять программы. Получаемые изделия
Схемы обработки Beaver 12D4 AUTO
 |
Точение резцами |
 |
Фрезерование шпинделем |
Конструктивные особенности Beaver 12D4 AUTO
 |
Черновой резец Основной съем черновым резцом. |
 |
Чистовой резец 4-х сторонние съемные пластины из высокопрочной стали многократно продлевают срок службы резца. Смена или поворот пластин не требуют специальных навыков. |
 |

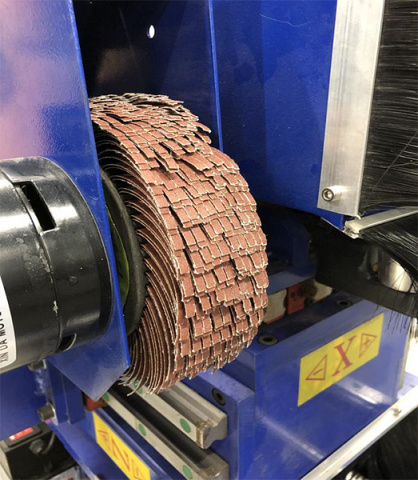

Шлифовальный узел Финальная операция шлифования, придает законченный вид перед отделкой. |
 |

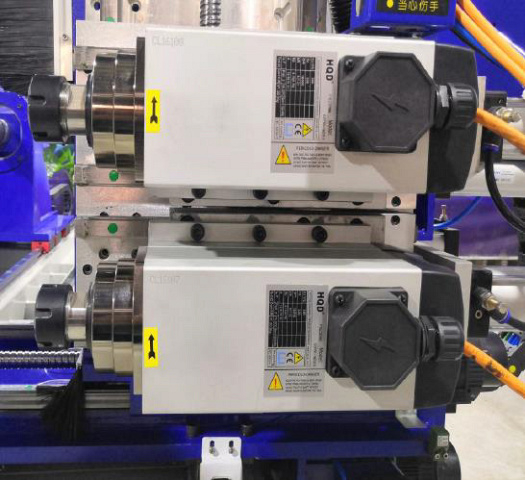

Фрезерные узлы На станке их два, разной мощности 7,5 кВт и 6 кВт, это позволяет делать фрезеровку различной сложности и больших съемов древесины. Работа двумя разными инструментами позволяет не останавливаться на их смену и значительно сокращает время изготовления деталей. |
 |
Фрезы Со станком поставляются фрезы: Шейперная и Радиусная, которые позволяют изготовить сложные не симметричные детали, такие как мебельная ножка "КАБРИОЛЬ". Данные фрезы устанавливаются на верхний фрезерный шпиндель, имеющий увеличенную мощность до 7,5 кВт. |
 |
Компановка узлов / агрегатов на станке Узлы установлены на одном суппорте. Перемещение узлов по линейным направляющим. Поперечное движение обеспечивает ШВП. |
 |

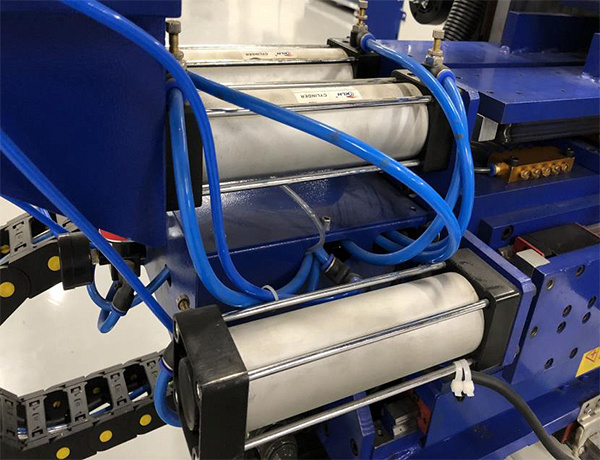

Пневмоцилиндры рабочих узлов Индивидуальное движение узлов/агрегатов при помощи независимых пневмоцилиндров. |
 |

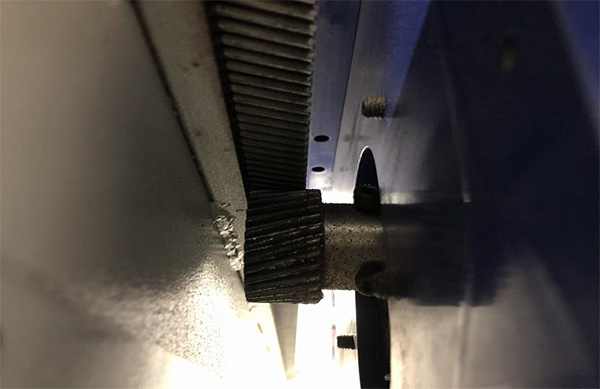

Продольное перемещение агрегатного суппорта Суппорт перемещается вдоль станка по линейным направляющим и косозубой рейке. Движение при помощи серводвигателя. |
 |
Пневматический зажим заготовки Быстрая и надежная фиксация заготовки с помощью пневматического зажима на задней бабке. |
 |
Фиксация задней бабки Смещение упора исключено из-за надежного "пневмозамка". |
 |

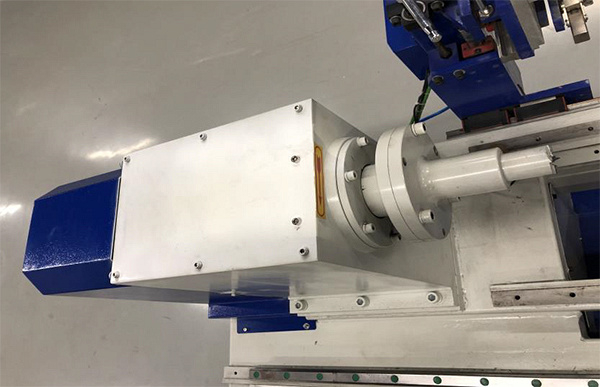

Привод При операции "точение" привод передней бабки производится от двигателя мощностью 5,5 кВт через клиноременную передачу (2 ремня). При операции "фрезерование" привод передней бабки через зубчатую передачу серводвигателем. |
 |
Чугунная станина Массивная станина из чугуна, усиленная ребрами жесткости, надежно гасит вибрации, что значительно повышает качество обработки и ресурс режущего инструмента. Выполнена из двух зон. Масса станка: 1600 кг. |
 |

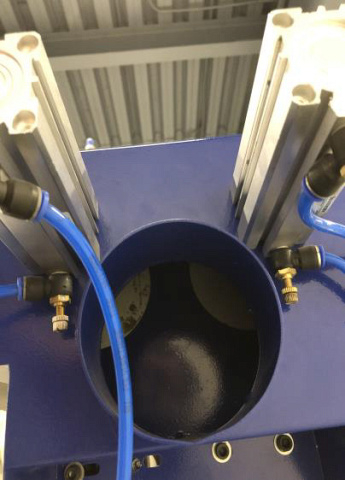

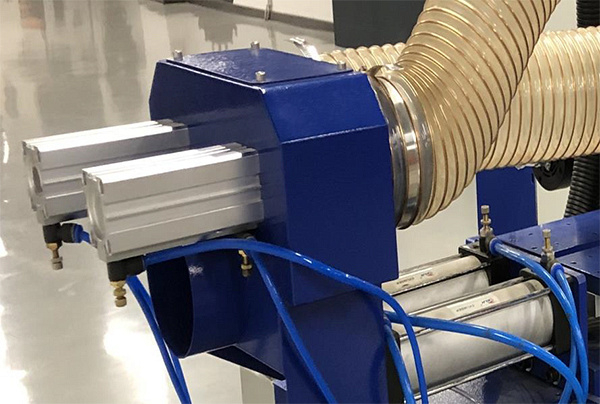

Пневмозаслонки В зависимости от операции, точение или шлифовка, происходит автоматическое открытие / закрытие аспирационного патрубка на текущую операцию. |
 |
Автоматическая смазка На станке установлена автоматическая смазочная станция с таймером. Централизованная смазка всех узлов по установленному времени, полностью исключен человеческий фактор. |
 |
Линейные направляющие и ШВП Точность перемещения узлов и высокое качество обработки обеспечивается использованием по всем осям линейных направляющих и шарико-винтовых пар. Для исключения попадания пыли ШВП и направляющие закрыты пылезащитными кожухами. |
 |
Люнет При обработки длинных заготовок небольшого сечения необходимо использовать люнет. Обеспечивается надежная фиксация при обработке, исключается прогибание и вибрирование. |
 |
Стойка управления Станок укомплектован стойкой управления с компьютером, программным обеспечением ArtCam и системой управления NC Studio. Станок по усмотрению завода- изготовителя может быть укомплектован двумя типами стоек. |
 |
Магазин заготовок Обеспечивает бесперебойную подачу заготовок в зону обработки. |
 |
Доп. комплект поставки Дополнительно включает в себя 4-х кулачковый патрон, люнет (кольца), съемные ножи для резца, цанги, концевые фрезы и граверы. Это все необходимо для запуска станка и полноценной работы с первого дня. Количество фрез и резцов в комплекте поставки может отличатся от количества на фото. |
Комплектация Beaver 12D4 AUTO
Дополнительная
 |
Аспирация ПК 3150 Применяется к столярным станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов |
 |
Рукавный фильтр ECOWOOD FPC-3500, Турция Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC |
 |
Винтовой компрессор TRIUMPH DELTA 7,5/8 C Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в т.ч. и винтовые компрессоры. Компрессор TRIUMPH |
Технические характеристики Beaver 12D4 AUTO
| Характеристика | Значение |
|---|---|
| Размер зоны обработки, мм | Ø 400 x 1200 |
| Перемещение по оси Z, мм | - |
| Мощность шпинделя, кВт | н/д |
| Частота вращения шпинделя, об/мин | н/д |
| Тип смены инструмента | Ручная |
| Диаметр обработки, мм | 400 |
| Длина обработки, мм | 1200 |
| Максимальный диаметр изделия при работе с люнетом, мм | 140 |
| Возможность торцевого точения | нет |
| Способ загрузки заготовки | автоматическая |
| Перемещение суппорта с инструментом | автоматическое (ЧПУ) |
| Количество фрезерных шпинделей, шт. | 2 |
| Фрезерный шпиндель нов | нет |
| Мощность двигателя фрезерного шпинделя, кВт | 6 + 7,5 |
| Мощность двигателя фрезерного вала, кВт | нет |
| Шлифовальный узел | есть (щетка) |
| Мощность двигателя шлифовального узла, кВт | 0,75 |
| 4-х кулачковый патрон | есть |
| Мощность двигателя вращения заготовки, кВт | 5,5 |
| Количество инструментов (резцы): основные + черновой на люнете, шт | 2 + 1 |
| Наличие шлифовального узла | да |
| Поворотный шпиндель с возможностью фрезеровки под углом | нет |
| Узел дискового точения | нет |
| Наличие ЧПУ | есть |
| Автоматическая смена инструмента | нет |
| Длина, мм | 2800 |
| Ширина, мм | 2200 |
| Высота, мм | 1400 |
| Вес, кг | 1600 |
