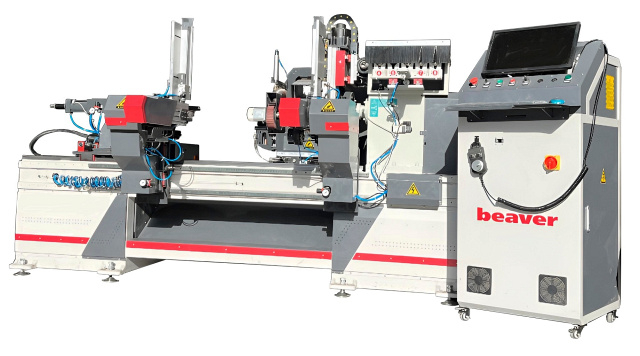

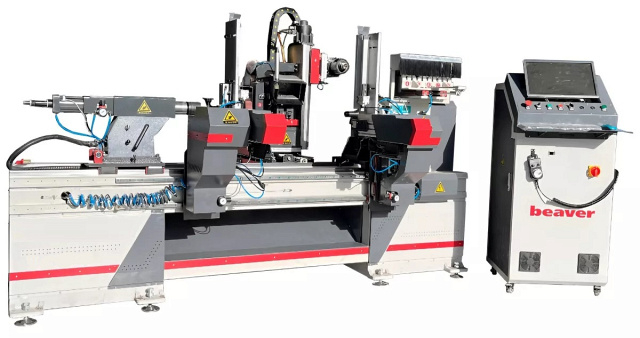

Токарный центр с ЧПУ с автозагрузкой заготовок Beaver 12D4 AUTO AT
(голосов 0)
Артикул: 997117512d4_auto_at Код товара: 106834
Под заказ
Комплексная обработка заготовок из древесины за 1 установ: точение, фрезерование, гравировка, сверление, формирование плоских и изогнутых граней заготовки, шлифование и др. Фабрики по производству стульев, столов, мебельных комплектующих и других изделий из массива древесины.
Область применения Beaver 12D4 AUTO AT
Фабрики по производству стульев, столов, мебельных комплектующих и других изделий из массива древесины. Получаемые изделия
Схемы обработки Beaver 12D4 AUTO AT
 |
Точение резцами |
 |
Фрезерование шпинделем |
Конструктивные особенности Beaver 12D4 AUTO AT
.jpg) |

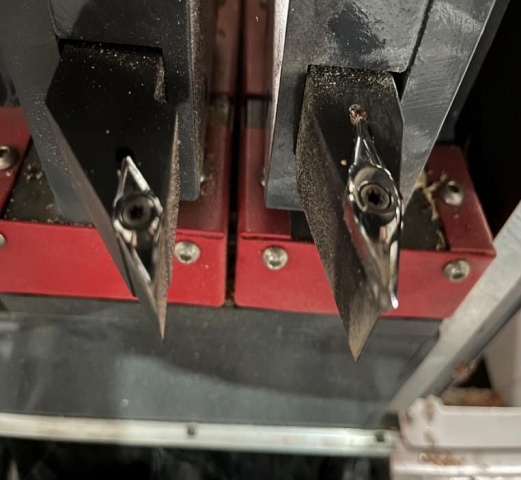

Черновой и чистовой резцы Черновой V-образный резец для основного съема материала. Широкая режущая часть резца позволяет точить глубокий профиль за 1 проход. Двусторонняя заточка для работы в обе стороны исключает холостой ход. Чистовой резец с ромбовидной пластиной. По мере износа одной стороны пластина легко поворачивается, и работа продолжается другой стороной. |
.jpg) |

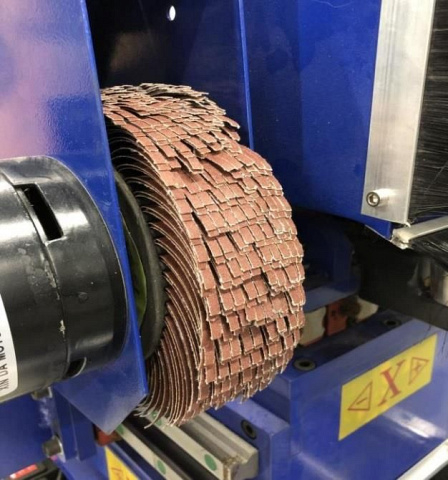

Щеточный шлифовальный узел Финальная операция шлифования исключает ручной труд и повышает производительность. |
.jpg) |
Фрезерный шпиндель Увеличенной мощностью 9 кВт позволяет работать в интенсивных режимах и осуществлять большие съемы материала. Работа разными инструментами позволяет значительно сократить время изготовления деталей. |
.jpg) |
Фрезы Со станком поставляется спиральная фреза 32х80 мм, которая позволяет изготавливать сложные асимметричные изделия, например ноги-кабриоль. |
.jpg) |
Магазин на 5 инструментов Позволяет осуществлять замену концевого инструмента в автоматическом режиме, что значительно увеличивает производительность и исключает человеческий фактор. |
.jpg) |
Магазин заготовок Обеспечивает бесперебойную подачу заготовок в зону обработки. |
.jpg) |

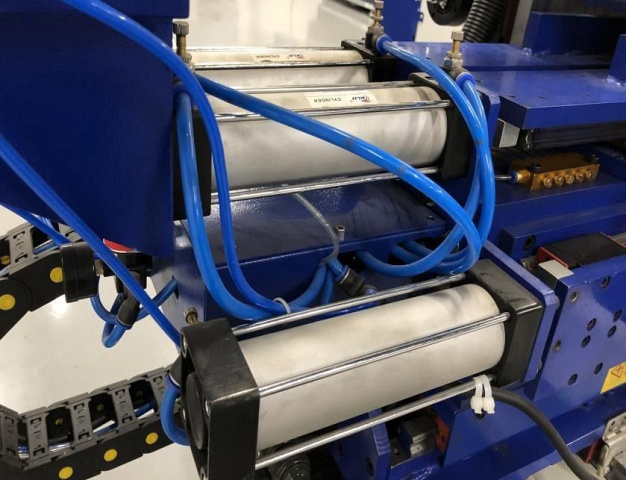

Пневмоцилиндры рабочих узлов Индивидуальное движение узлов/агрегатов при помощи независимых пневмоцилиндров. |
.jpg) |

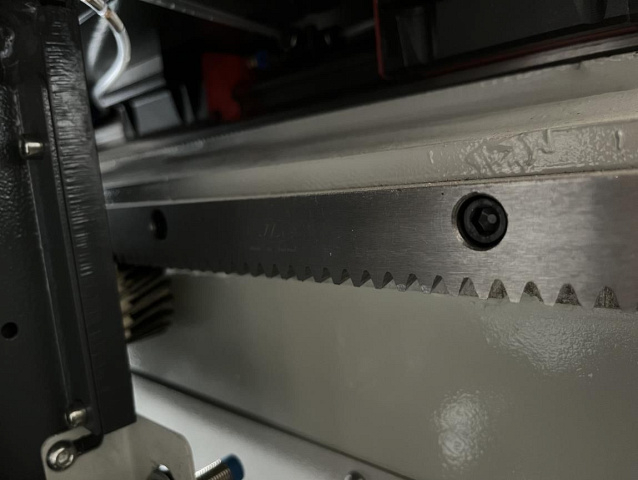

Продольное перемещение агрегатного суппорта Суппорт перемещается вдоль станка по линейным направляющим и косозубой рейке. Движение при помощи серводвигателя. |
.jpg) |

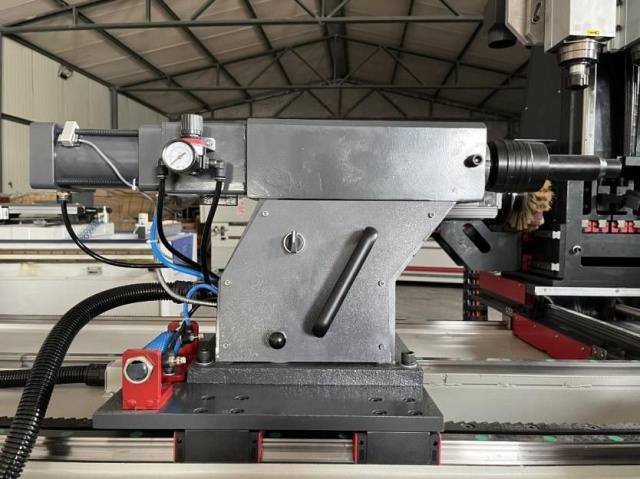

Пневматический зажим заготовки Быстрая и надежная фиксация заготовки с помощью пневматического зажима на задней бабке. |
.jpg) |
Фиксация задней бабки Смещение упора исключено благодаря надежному пневмозамку. |
.jpg) |
Массивная станина Усилена ребрами жесткости, надежно гасит вибрации, что значительно повышает качество обработки и ресурс режущего инструмента. Выполнена из двух зон: зона обработки и зона агрегатов. Подобная компоновка увеличивает базу и повышает устойчивость станка. Масса станка 1 600 кг. |
.jpg) |

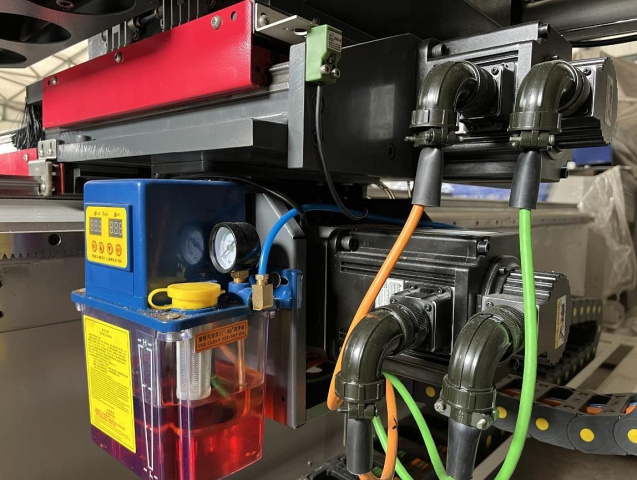

Автоматическая смазка На станке установлена автомати-ческая смазочная станция с таймером. Централизованная смазка всех узлов по установленному времени, полностью исключен человеческий фактор. |
.jpg) |
Защитный кожух для ШВП по оси Z Исключает попадание пыли в ШВП, увеличивает ресурс и снижает время на обслуживание станка. |
.jpg) |

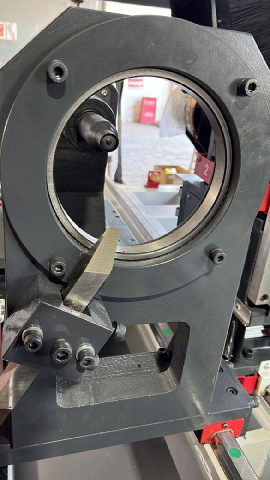

Люнет + черновой нож Люнет применяется для исключения вибраций на тонких заготовках. Резец перед люнетом необходим для калибровки заготовки и гарантированного получения изделий заданной формы. |
.jpg) |
Стойка управления Станок укомплектован стойкой управления с компьютером, программным обеспечением WEIHONG V15 и системой управления NC Studio. |
Комплектация Beaver 12D4 AUTO AT
Дополнительная
 |
Аспирация ПК 3150 Применяется к столярным станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов |
 |
Рукавный фильтр ECOWOOD FPC-3500, Турция Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC |
 |
Винтовой компрессор TRIUMPH DELTA 7,5/8 C Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в т.ч. и винтовые компрессоры. Компрессор TRIUMPH |
Технические характеристики Beaver 12D4 AUTO AT
| Характеристика | Значение |
|---|---|
| Размер зоны обработки, мм | Ø 300 x 1200 |
| Диаметр обработки, мм | 300 |
| Длина обработки, мм | 1200 |
| Максимальный диаметр изделия при работе с люнетом, мм | 140 |
| Возможность торцевого точения | нет |
| Способ загрузки заготовки | автоматическая |
| Перемещение суппорта с инструментом | автоматическое (ЧПУ) |
| Количество фрезерных шпинделей, шт. | 1 |
| Фрезерный шпиндель нов | нет |
| Мощность двигателя фрезерного шпинделя, кВт | 9 |
| Мощность двигателя фрезерного вала, кВт | нет |
| Мощность двигателя шлифовального узла, кВт | 0,5 |
| 4-х кулачковый патрон | нет |
| Мощность двигателя вращения заготовки, кВт | 5,5 |
| Количество инструментов (резцы): основные + черновой на люнете, шт | 2 + 1 |
| Наличие шлифовального узла | да |
| Поворотный шпиндель с возможностью фрезеровки под углом | нет |
| Узел дискового точения | нет |
| Наличие ЧПУ | есть |
| Автоматическая смена инструмента | да |
| Длина, мм | 2800 |
| Ширина, мм | 2200 |
| Высота, мм | 1800 |
| Вес, кг | 1600 |
