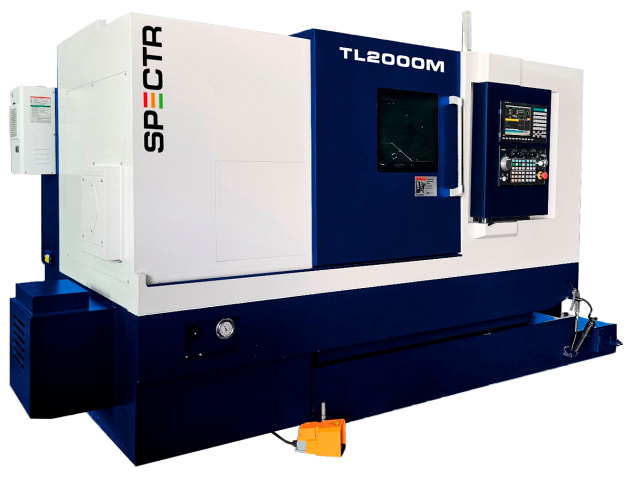

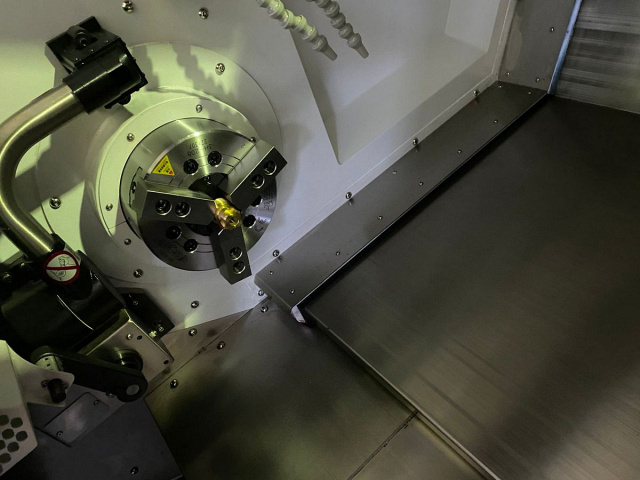

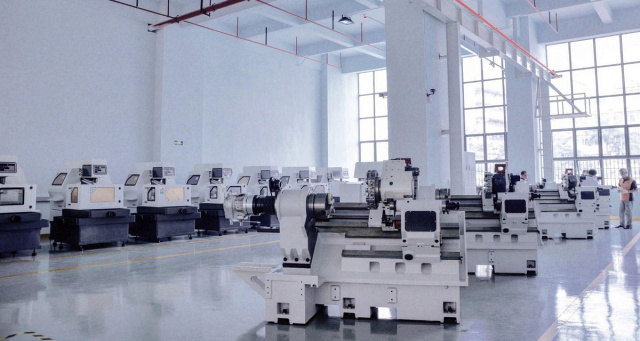

Токарный центр SPECTR TL2000LY/750

Токарные обрабатывающие центры SPECTR серии TL предназначены для точной и производительной обработки деталей типа тел вращения: валов, осей, фланцев, колец и т.д., на высоких режимах резания. Токарные обрабатывающие центры SPECTR серии TL применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна. Сочетание жесткости наклонной конструкции станины 30˚, скоростного привода, мощного шпинделя до 389 Нм и высокоточных направляющих качения, позволяют успешно производить скоростную обработку деталей, при этом обеспечивая высокую точность по 7-му квалитету и шероховатость по 8-9 классам.

Область применения SPECTR TL2000LY/750

Токарные обрабатывающие центры SPECTR серии TL применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна. Станкостроение Аэрокосмическая промышленность Автомобильная промышленность Приборостроение Машиностроение Инструментальное производство

Схемы обработки SPECTR TL2000LY/750

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности SPECTR TL2000LY/750

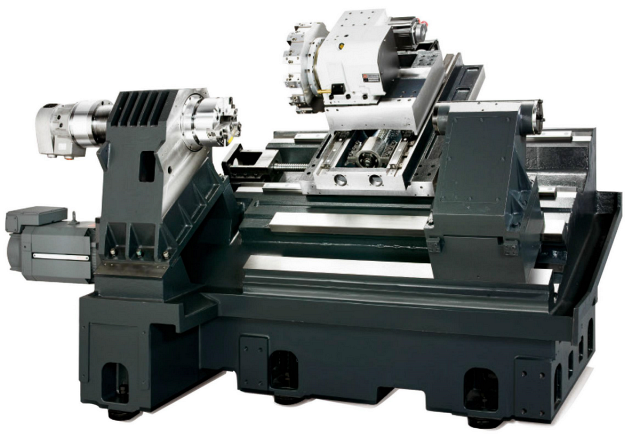

	Цельнолитая станина Цельнолитая станина с углом наклона 30 °, изготовленная из чугуна Meehanite, который обладает превосходными характеристиками поглощения вибраций, обеспечивает прочную основу для всех узлов станка. После отжига и естественного старения – полностью устраняются внутренние напряжения отливки. Специальная конструкция станины обеспечивает высокую точность и стабильность обработки. Кроме того, угол наклона 30 ° предоставляет оператору удобный доступ к заготовке и облегчает отвод стружки.
	Ручное шабрение
	Направляющие Оси X и Z оснащены высокопроизводительным двигателем подачи Fanuc (Япония) - 3 кВт. Направляющие качения шириной 45 мм с отличными характеристиками точности и скорости перемещений, позволяют производить скоростную обработку в тяжелых условиях обеспечивая высокую точность в течение всего срока службы. Каретка увеличенной ширины способствует снижению вибраций.
	Шпиндели мощностью 11 / 15 кВт (4200 об/мин) и 15 / 18,5 кВт (2500 об/мин) Сверхпрочная конструкция корпуса шпинделя, выполненная из цельного литья Meehanite, сохраняет минимальное тепловое расширение и значительно продлевает срок службы подшипников. Двухрядные цилиндрические роликовыми подшипниками спереди в сочетании с радиально-упорным двухрядным подшипником сзади, гарантируют высокую жесткость при обработке в тяжелых условиях и как следствие - отличное качество поверхности получаемых деталей.
	Привод Станок в стандартной комплектации оснащается ремённым приводом, что оптимально по цене, крутящему моменту и удобству обслуживания. Система шкивов шпинделя оснащена мощным и надежным электродвигателем переменного тока Fanuc (Япония), обеспечивающим превосходную силу резания в тяжелых условиях. Ремень шкива типа PK используется для достижения низкого уровня вибрации и шума, а так же отличной шероховатости обрабатываемой поверхности при высоких скоростях вращения.

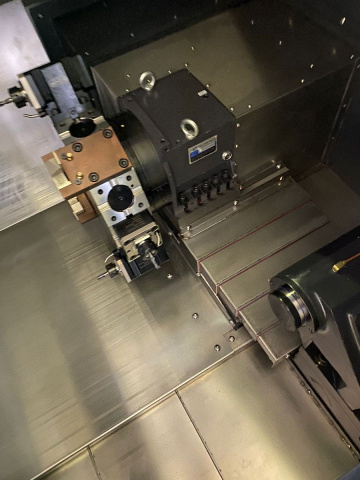

	Сервоприводная револьверная головка Сервоприводная револьверная головка (статический инструмент, для моделей TL2000 / TL2500) приводится в движение серводвигателем переменного тока с высоким крутящим моментом для быстрого вращения и повторяемости. Конструкция револьверной головки оснащена муфтой большого диаметра, обеспечивающей точное позиционирование и высокую силу зажима. Время индексации: 0,15 сек (позиция-позиция)Блоки: сечение резца 25 х 25 мм, расточной инструмент - Ø40 мм.

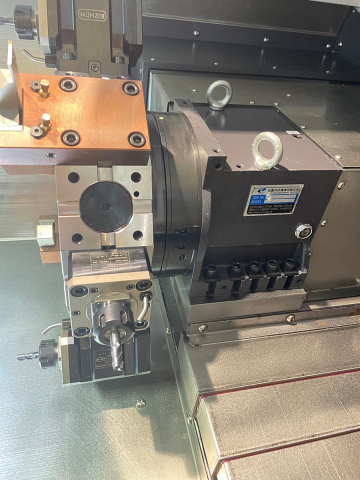

	Револьверная головка
	Ось Y Станок может быть оснащен осью Y с приводом Fanuc (1,4 кВт), что значительно расширяет его технические возможности (для моделей TL2000Y / TL2500Y). Ось Y позволяет выполнять полноценные операции фрезерования канавок и пазов, сверления со смещением от центра. Это даёт возможность обработки более сложных конфигураций деталей по сравнению с обычным 2-х и 3-х осевыми токарными центрами. Движение оси Y осуществляется одновременным перемещением по осям X и Ys. Обработка канавок и контуров с функцией интерполяции в полярных координатах (на станках без оси Y), когда ось X меняет направление в точке пересечения между центральной линией и обрабатываемым профилем, влияет на точность получаемого профиля (появляются выступы и недорезы). Обработка с управлением по оси Y на станках серии TL решает эту проблему. На станке с осью Y при обработке канавок, их ширина идеально параллельна по всей высоте канавки. Этого невозможно достичь на станке без оси Y.
	ШВП ШВП от THK (Япония) с предварительным натяжением и двойным креплением класса C3. Оба конца осей X/Y и осей Z/B жестко зафиксированы и установлены в предварительно нагруженные высокоточные подшипники класса P4, которые обеспечивают точное и плавное перемещение при повышенных нагрузках.

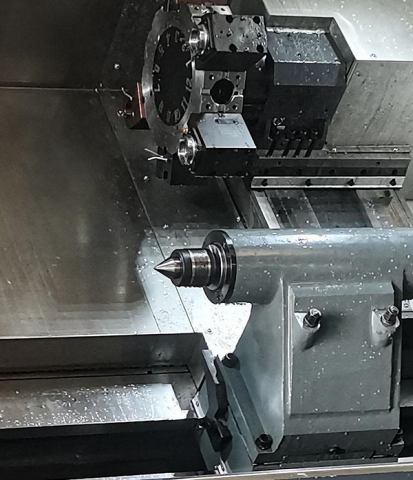

	Программируемая задняя бабка с гидравлической пинолью Перемещениями программируемой задней бабки управляют с помощью стойки ЧПУ для простоты установки и позиционирования. Сокращает время наладки и позволяет обрабатывать длинные детали в центрах.

Комплектация SPECTR TL2000LY/750

Стандартная

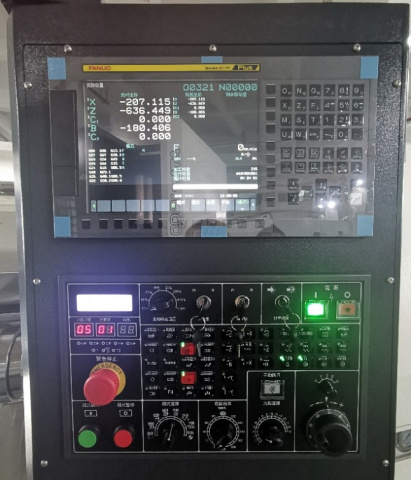

	Система ЧПУ FANUC 0i-TF Plus В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-TF версии Plus расширен функционал: Панель оператора может поворачиваться на 90 градусов, обеспечивая легкий доступ к управлению во время работы со станком.
	Система подачи СОЖ Система подачи СОЖ под давлением через револьвер/инструмент позволяет повысить качество обработки, увеличить глубину резания и скорость подачи, а так же продлить срок службы инструмента. Эффективное омывание зоны резания СОЖ способствует более высокому качеству обработанной поверхности. Система подачи СОЖ включает в себя помпу для прокачки под давлением 20 бар.

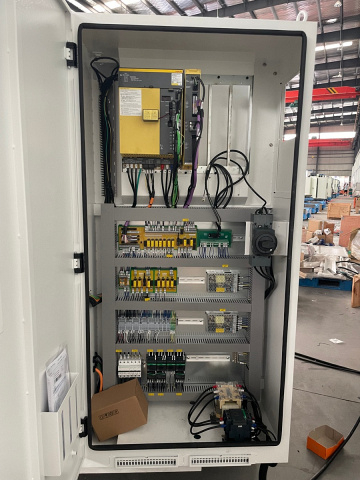

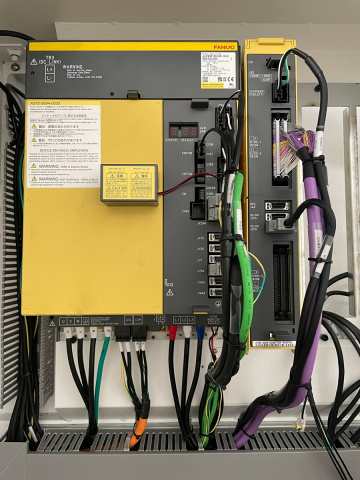

	Надёжные электрические компоненты Тормозные, силовые и релейные цепи объединены в одну систему плат, но разнесены друг относительно друга в электрошкафу для оптимально теплообмена и исключения перегрева с учётом непрерывной условий работы оборудования в несколько смен. Все двигатели, привода, драйверы и контроллер поставляются от признанного мирового лидера автоматизации станков с ЧПУ – Fanuc (Япония). Все электрические компоненты от французской компании Schneider.
	Автоматическая система смазки Автоматическая система обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, подшипникам, что эффективно препятствует износу и многократно увеличивает их срок службы. Система смазки компактно встроена в корпус станка. При низком уровне масла в системе – появляется советующая индикация на панели оператора.
	Маслоотделитель (сепаратор СОЖ) Дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для удаления масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе.
	Автоматический конвейер Для удаления отработанной стружки из зоны резания используется автоматический конвейер (ленточный). Конвейер включается через M-код или напрямую от пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера для автоматического цикла работы. В комплекте поставляется тележка (корзина) для сбора стружки.

Дополнительная

	Уловитель готовых деталей
	Конвейер деталей
	Система измерения инструмента Система измерения инструмента HPMA (Renishaw) позволяет измерить/контролировать размер инструмента перед обработкой, а так же вести мониторинг износа или поломки инструмента в процессе обработки. Система HPMA полностью исключает из технологического процесса простои станков и брак, связанные с погрешностями при выполнении наладки и контроля инструмента вручную.
	Система измерения детали С помощью сенсорного датчика, установленного на револьверной головке, автоматически рассчитываются внутренний диаметр, наружный диаметр и перепад высот обрабатываемой детали, а также осуществляется коррекция перемещений инструмента для стабильной точности в условиях непрерывной обработки.
	Уловитель масляного тумана
	Программируемая задняя бабка с сервоприводом
	Автоматические люнеты
	Ручные люнеты

Технические характеристики SPECTR TL2000LY/750

• Ø отверстия в шпинделе, мм 52
• Расстояние между центрами (рмц), мм 685
• Мощность, кВт 2.7
• Масса, кг 4800
• Модель TL2000LY/750
• Type Токарный центр
