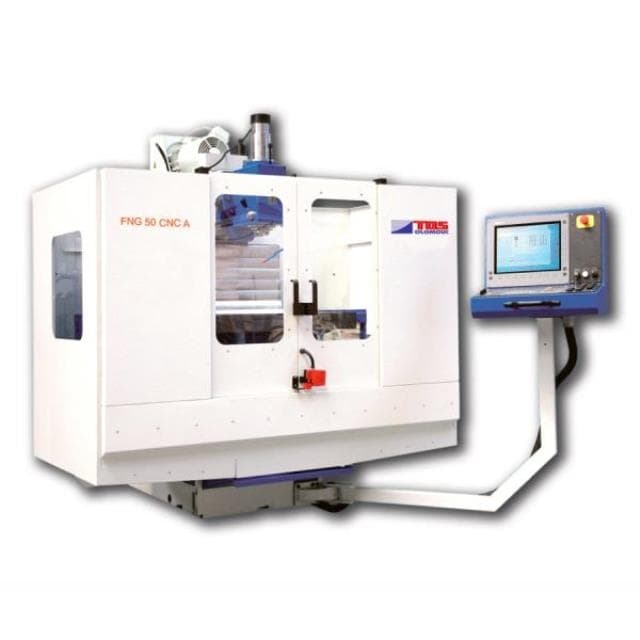

Инструментальный фрезерный станок с ЧПУ TOS Olomouc FNG 50A CNC

Инструментальный фрезерный станок с ЧПУ TOS Olomouc FNG 50A CNC

Инструментальный фрезерный станок с ЧПУ TOS Olomouc FNG 50A CNC – это высокоточное оборудование, которое обеспечивает высокую производительность и качество обработки. Этот станок идеально подходит для широкого спектра промышленных задач и позволяет значительно увеличить эффективность производства.

Преимущества:

• Высокая точность обработки
• Быстрая настройка и простое управление через ЧПУ
• Надежность и долговечность
• Широкий функционал для различных видов обработки
• Экономия времени и ресурсов

Особенности:

• Мощность: 5,5 кВт
• Скорость вращения шпинделя: до 6000 об/мин
• Рабочая область: 800x400 мм
• ЧПУ: Siemens Sinumerik 840D
• Вес: 2800 кг

Назначение и сферы применения:

Инструментальный фрезерный станок TOS Olomouc FNG 50A CNC отлично подходит для обработки различных материалов, таких как металл, пластик, дерево и другие. Он находит широкое применение в машиностроении, авиационной и автомобильной промышленности, а также в производстве деталей и инструментов.

Инструментальный фрезерный станок с ЧПУ TOS Olomouc FNG 50A CNC – это конвенциональныйинструментальный станок, предназначенный для фрезерных, сверлильных, расточных и резьбонарезных операций на деталях весом до 350 кг в мелкосерийном производстве, а именно в инструментальных цехах.

Станок поставляется с горизонтальным шпинделем, установленным в ползунковой шпиндельной бабке. Станок далее оснащен вертикальной головкой с откидным механизмом и неподвижным угловым столом. Вертикальная головка оснашена пинолью с ручным выдвижением, шпиндель можно наклонять в пределах ± 90°.

Отличное крепление инструмента обеспечивает пневматическо-гидравлическое зажимное устройство (Специальное исполнение) в горизонтальном и вертикальном шпинделях.

Диапазон оборотов шпинделя разделен не 2 ступени с плавной регулировкой при максимальном количестве оборотов 4000 об/мин, и в сочетании с плавной регулировкой рабочих подач позволяет оптимальную обработку различных видов материалов.

Оптимальная смазка функциональных поверхностей обеспечена с помощью смазочного агрегата с дозаторами. Станок также оснащен системой охлаждения инструментов, светильником и предохранительным ограждением рабочего пространства.

Технологические возможности станка увеличиваются благодаря использованию специальных принадлежностей.

Преимущества TOS Olomouc FNG 50A CNC

• плавное изменение подач с помощью частотного преобразователя в 2 ступенях
• шпиндель в выдвижной пиноли с грубым и точным выдвижением
• плавное изменение подач в 3 осях с помощью частотного преобразователя
• пневматическо-гидравлическое зажимное устройство в горизонтальном и вертикальном шпинделе (Специальное исполнение)
• каленные направляющие
• простое и комфортное обслуживание, компактное расположение станка
• централизованная система смазки с дозаторами
• широкие технологические возможности
• высокая прочность, точность и надежность
• простой уход за станком
• современный дизайн и отличная покраска поверхностей специальными маслостойкими лаками

Размеры в плане (мм)

Технические характеристики FNG 40A CNC

Исполение станка TOS Olomouc FNG 50A CNC

Стандартное исполнение:

• ручной зажим инструмента
• неподвижный угловой стол размерами 900х500 мм
• вертикальная головка
• частотный преобразователь привода шпинделя
• грубое и точное выдвижение пиноли
• машинная подача X, Y, Z (плавно устанавливаемые подачи)
• штурвал для ручной подачи в осях X, Y, Z, шкала с ценой деления 0,01 мм
• центральная смазка с дозаторами
• охлаждение инструмента
• покраска станка – синий и серый цвет, оттенок RAL 5010/RAL 9002

        RAL 5010             RAL 9002



• освещение рабочего пространства
• предохранительное ограждение рабочего стола

Специальное исполнение:

(необходимо указать в заказе)

• станок с поворотным и опрокидным столом TU 32 N, полезная поверхность стола 600 × 400 mm
• станок с консолью и опорным подщипником  LFH 32 N
• шариковые винты в осях X и Y
• вертикальная головка с откидным устройством
• пневматическо-гидравлический зажим инструмента
• покрытие вертиквльных направляюших
• исполнение для дюймовой измерительной системы
• электрическая оснастка для величины напряжения другой, чем 400 В/50Гц
• другой цветной оттенок
• оснащение станка числовой индикацией положения

Цифровая индикация положения HEIDENHAIN

• Длина стола, мм 900
• Конус шпинделя ISO40
• ЧПУ HEIDENHAIN TNC 320
• Модель FNG 50A CNC
• Производство Чехия
• Type Инструментальный фрезерный станок с чпу
