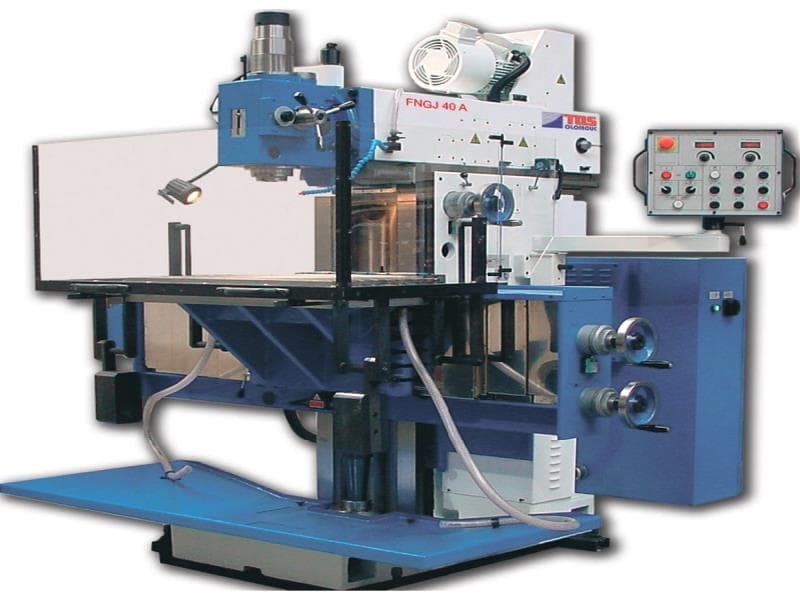

Инструментальный консольно-фрезерный станок TOS Olomouc FNGJ 40A
Артикул: zmmFNGJ 40A Код товара: 6141
Инструментальный консольно-фрезерный станок TOS Olomouc FNGJ 40A
Описание товара
Инструментальный консольно-фрезерный станок TOS Olomouc FNGJ 40A - надежное и высокоточное оборудование, которое обеспечивает высокую производительность и качество обработки деталей.
Преимущества
- Высокая производительность
- Высокоточная обработка деталей
- Надежность и долговечность
- Простота в эксплуатации
- Гарантийное обслуживание
Особенности
- Мощность: 7,5 кВт
- Скорость шпинделя: 50-2240 об/мин
- Размеры стола: 400x1000 мм
- Вес: 2500 кг
Назначение
Инструментальный консольно-фрезерный станок TOS Olomouc FNGJ 40A предназначен для фрезерной обработки металлических деталей различной сложности.
Сферы применения
- Машиностроение
- Авиационная промышленность
- Автомобильная промышленность
- Энергетика
Станок FNGJ 40 A – это конвенциональныйинструментальный станок, предназначенный для фрезерных, сверлильных, расточных и резьбонарезных операций на деталях весом до 350 кг в мелкосерийном производстве, а именно в инструментальных цехах.
Описание TOS Olomouc FNGJ 40A
Станок поставляется с горизонтальным шпинделем, установленным в ползунковой шпиндельной бабке. Станок далее оснащен вертикальной головкой с откидным механизмом и неподвижным угловым столом. Вертикальная головка оснашена пинолью с ручным выдвижением, шпиндель можно наклонять в пределах ± 90°.
Отличное крепление инструмента обеспечивает пневматическо-гидравлическое зажимное устройство (Специальное исполнение) в горизонтальном и вертикальном шпинделях.
Диапазон оборотов шпинделя разделен не 2 ступени с плавной регулировкой при максимальном количестве оборотов 4000 об/мин, и в сочетании с плавной регулировкой рабочих подач позволяет оптимальную обработку различных видов материалов.
Оптимальная смазка функциональных поверхностей обеспечена с помощью смазочного агрегата с дозаторами. Станок также оснащен системой охлаждения инструментов, светильником и предохранительным ограждением рабочего пространства.
Технологические возможности станка увеличиваются благодаря использованию специальных принадлежностей.
Преимущества TOS Olomouc FNGJ 40A
- плавное изменение подач с помощью частотного преобразователя в 2 ступенях
- шпиндель в выдвижной пиноли с грубым и точным выдвижением
- плавное изменение подач в 3 осях с помощью частотного преобразователя
- пневматическо-гидравлическое зажимное устройство в горизонтальном и вертикальном шпинделе (Специальное исполнение)
- каленные направляющие
- простое и комфортное обслуживание, компактное расположение станка
- централизованная система смазки с дозаторами
- широкие технологические возможности
- высокая прочность, точность и надежность
- простой уход за станком
- современный дизайн и отличная покраска поверхностей специальными маслостойкими лаками
Технические характеристики TOS Olomouc FNGJ 40A
| Стол | Единица измерения | Параметры |
| Размер рабочей поверхности | мм | 800 х 400 |
| Крепежные пазы — количество | шт | 7 |
| — ширина и шаг | мм | 14 х 50 |
| Грузоподъемность стола (max) | кг | 350 |
| Рабочая подача | ||
| — продольная (Х) | мм | 600 |
| — поперечная (У) | мм | 400 |
| — вертикальная (Z) | мм | 400 |
| Подача –число ступеней | Плавно | |
| — диапазон X, Y | мм/мин | 15 – 1000 |
| — диапазон Z | мм/мин | 6 – 400 |
| Ускоренная подача | ||
| X, Y | мм/мин | 2 000 |
| Z | мм/мин | 800 |
| Горизонтальный шпиндель | ISO 40 | |
| Расстояние от оси шпинделя до поверхности стола | мм | 148 – 548 |
| Диапазон оборотов – плавно | Об/мин | 50 – 4 000 |
| Количество ступеней скорости | 2 | |
| Переключение оборотов | плавное | |
| Вертикальный шпиндель | ISO 40 | |
| Расстояние от оси шпинделя до направляющей балки | мм | 250 – 560 |
| Диапазон оборотов – плавно | Об/мин | 50 – 4 000 |
| Количество ступеней скорости | 2 | |
| Переключение оборотов | плавное | |
| Вращение шпинделя | ±90° | |
| Выдвижение пиноли | мм | 80 |
| Станок | ||
| Мощность главного привода | кВт | 4 |
| Мощность привода подач | кВт | 1,1 |
| Общая мощность | кВА | 22 |
| Вес станка | кг | 2 500 |
| Габаритные размеры | мм | 2 070 х 2120 |
Исполнение станка FNGJ 40A
Стандартное исполнение:
- ручной зажим инструмента
- неподвижный угловой стол размерами 800х400 мм
- вертикальная головка
- частотный преобразователь привода шпинделя
- грубое и точное выдвижение пиноли
- машинная подача X, Y, Z (плавно устанавливаемые подачи)
- штурвал для ручной подачи в осях X, Y, Z, шкала с ценой деления 0,01 мм
- центральная смазка с дозаторами
- охлаждение инструмента
- покраска станка – синий и серый цвет, оттенок RAL 5010/RAL 9002
RAL 5010 RAL 9002
- освещение рабочего пространства
- предохранительное ограждение рабочего стола
Специальное исполнение:
(необходимо указать в заказе)
- станок с поворотным и опрокидным столом TU 32 N, полезная поверхность стола 600 × 400 mm
- станок с консолью и опорным подщипником LFH 32 N
- шариковые винты в осях X и Y
- вертикальная головка с откидным устройством
- пневматическо-гидравлический зажим инструмента
- покрытие вертиквльных направляюших
- исполнение для дюймовой измерительной системы
- электрическая оснастка для величины напряжения другой, чем 400 В/50Гц
- другой цветной оттенок
- оснащение станка числовой индикацией положения
Цифровая индикация положения HEIDENHAIN
Размеры в плане (мм)
