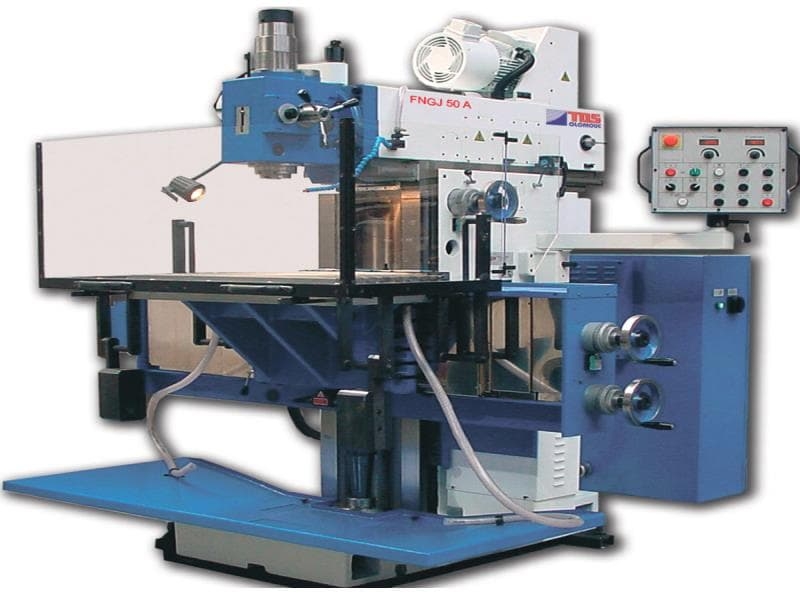

Инструментальный консольно-фрезерный станок TOS Olomouc FNGJ 50A

Преимущества консольно-фрезерного станка TOS Olomouc FNGJ 50A:

• Высокая производительность и точность обработки
• Надежность и долговечность
• Удобство в использовании и настройке
• Широкие возможности по настройке и адаптации к различным задачам

Особенности станка:

• Мощный электродвигатель с возможностью регулировки скорости
• Прочная конструкция и высокая стабильность при работе
• Интегрированная система охлаждения для продления срока службы инструмента
• Интуитивно понятное управление для оперативной настройки параметров обработки

Назначение и сферы применения:

Инструментальный консольно-фрезерный станок TOS Olomouc FNGJ 50A предназначен для обработки различных материалов, таких как металл, пластик, дерево и другие. Он идеально подходит для производства деталей и изделий в промышленности, машиностроении, авиации и других отраслях.

Ключевые слова: инструментальный станок, фрезерный станок, TOS Olomouc, FNGJ 50A, промышленное оборудование

Станок FNGJ 50 A – это конвенциональныйинструментальный станок, предназначенный для фрезерных, сверлильных, расточных и резьбонарезных операций на деталях весом до 350 кг в мелкосерийном производстве, а именно в инструментальных цехах.

Описание TOS Olomouc FNGJ 50A

Станок поставляется с горизонтальным шпинделем, установленным в ползунковой шпиндельной бабке. Станок далее оснащен вертикальной головкой с откидным механизмом и неподвижным угловым столом. Вертикальная головка оснашена пинолью с ручным выдвижением, шпиндель можно наклонять в пределах ± 90°.

Отличное крепление инструмента обеспечивает пневматическо-гидравлическое зажимное устройство (Специальное исполнение) в горизонтальном и вертикальном шпинделях.

Диапазон оборотов шпинделя разделен не 2 ступени с плавной регулировкой при максимальном количестве оборотов 4000 об/мин, и в сочетании с плавной регулировкой рабочих подач позволяет оптимальную обработку различных видов материалов.

Оптимальная смазка функциональных поверхностей обеспечена с помощью смазочного агрегата с дозаторами. Станок также оснащен системой охлаждения инструментов, светильником и предохранительным ограждением рабочего пространства.

Технологические возможности станка увеличиваются благодаря использованию специальных принадлежностей.

Преимущества TOS Olomouc FNGJ 50A

• плавное изменение подач с помощью частотного преобразователя в 2 ступенях
• шпиндель в выдвижной пиноли с грубым и точным выдвижением
• плавное изменение подач в 3 осях с помощью частотного преобразователя
• пневматическо-гидравлическое зажимное устройство в горизонтальном и вертикальном шпинделе (Специальное исполнение)
• каленные направляющие
• простое и комфортное обслуживание, компактное расположение станка
• централизованная система смазки с дозаторами
• широкие технологические возможности
• высокая прочность, точность и надежность
• простой уход за станком
• современный дизайн и отличная покраска поверхностей специальными маслостойкими лаками

Технические характеристики TOS Olomouc FNGJ 50A

ИСПОЛНЕНИЕ СТАНКА:

Стандартное исполнение:

• ручной зажим инструмента
• неподвижный угловой стол размерами 900х500 мм
• вертикальная головка
• частотный преобразователь привода шпинделя
• грубое и точное выдвижение пиноли
• машинная подача X, Y, Z (плавно устанавливаемые подачи)
• штурвал для ручной подачи в осях X, Y, Z, шкала с ценой деления 0,01 мм
• центральная смазка с дозаторами
• охлаждение инструмента
• покраска станка – синий и серый цвет, оттенок RAL 5010/RAL 9002

        RAL 5010             RAL 9002



• освещение рабочего пространства
• предохранительное ограждение рабочего стола

Специальное исполнение:

(необходимо указать в заказе)

• станок с поворотным и опрокидным столом TU 32 N, полезная поверхность стола 600 × 400 mm
• станок с консолью и опорным подщипником  LFH 32 N
• шариковые винты в осях X и Y
• вертикальная головка с откидным устройством
• пневматическо-гидравлический зажим инструмента
• покрытие вертиквльных направляюших
• исполнение для дюймовой измерительной системы
• электрическая оснастка для величины напряжения другой, чем 400 В/50Гц
• другой цветной оттенок
• оснащение станка числовой индикацией положения

Цифровая индикация положения HEIDENHAIN

Размеры в плане (мм)

• Длина стола, мм 900
• Конус шпинделя ISO40
• Уци Да
• Модель FNGJ 50A
• Производство Чехия
• Type Инструментальный консольно-фрезерный станок
• Макс.обороты 4000
