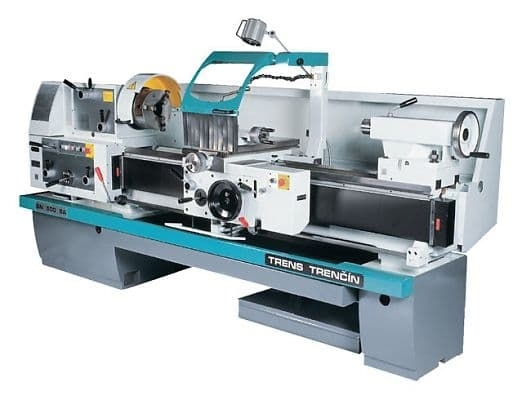

Токарно-винторезный станок Trens SN 500SA/1000

Токарно-винторезный станок Trens SN 500SA/1000

Если ваше предприятие нуждается в надежном и высокопроизводительном оборудовании для обработки металла, то токарно-винторезный станок Trens SN 500SA/1000 от компании 'Невастанкомаш' идеально подойдет для ваших задач. Этот станок обладает всеми необходимыми функциями для выполнения различных операций по обработке деталей с высокой точностью и качеством.

Преимущества токарно-винторезного станка trens sn 500sa/1000:

• Мощный и надежный механизм обеспечивает высокую производительность
• Простая и удобная система управления для оператора
• Высокая точность обработки деталей
• Надежность и долговечность в эксплуатации
• Широкий диапазон скоростей и возможностей настройки

Особенности и назначение:

Токарно-винторезный станок Trens SN 500SA/1000 предназначен для точной обработки металлических деталей различных форм и размеров. Он подходит для производства запчастей, инструментов, элементов машин и многого другого. Благодаря своей гибкости и универсальности, этот станок позволит вам выполнять широкий спектр работ с минимальными затратами времени и усилий.

Сферы применения:

Токарно-винторезный станок Trens SN 500SA/1000 идеально подходит для использования в таких отраслях как машиностроение, авиационная промышленность, электроника, металлообработка, а также для производства сложных деталей и инструментов.

Не упустите возможность улучшить производственные процессы и повысить качество вашей продукции с помощью токарно-винторезного станка Trens SN 500SA/1000 от 'Невастанкомаш'!

Токарно-винторезный станок Trens SN 500SA/1000 используется для работ с повышенными усилиями резания. Cтанок - более мощная (7,5 кВт) версия станка SN 50C с увеличенным отверстием в шпинделе (77 мм). Конструкция станка рассчитана на увеличенную мощность для обработки больших деталей. Токарно - винторезный станок TRENS SN 500 SA обладает широким диапазоном частоты вращения шпинделя. Аналоги: универсальные токарные станки 16К20, 1К62, 1В62, 1К625, 1В625, 16В20, ГС526.

Преимущества trens sn 500sa/1000:

• Небольшая занимаемая площадь
• Простота переключения скоростей
• Простое обслуживание
• Напряжение питания по заказу
• Широкий выбор дополнительных принадлежностей
• Безопасность в соответствии со стандартами СЕ
• Стабильность при обработке изделий
• Эргономичные элементы управления
• Привод шпинделя муфтой с тормозом - плавный пуск и торможение
• Закалённые направляющие станины
• Небольшие эксплуатационные расходы

Особенности sn 500sa/1000:

Закалённая станина

Универсальный токарный станок TRENS SN 500 SA обладает станиной, представляющей собой чугунный монолит. При изготовлении учтены многие параметры будущей машины. Геометрия станины обеспечивает необходимую жёсткость между шпинделем, инструментальной головкой и задней бабкой. Температурная стабилизация дает высокую точность, как при продолжительных процессах, так и при режимах резания с большими подачами. Направляющие закалены до 400 HB на глубину 2-3 мм – высокое качество продукции прежде всего! Дополнительные принадлежности токарно-винторезного станка TRENS SN 500 SA обеспечивают возможности для комплексной обработки валов и фланцевых деталей.

Шпиндель

Универсальный токарный станок TRENS SN 500 SA оснащён шпинделем с радиально-упорными подшипниками с предварительной нагрузкой. У шпиндельного узла достаточно жесткости для тяжелых режимов резания. Подшипники FAG наполняются высококачественной жировой смазкой NBU15 компании KL?BER и не требуют сервисных работ на протяжении всего срока службы. После обкатки система работает при более низкой температуре. Данная конфигурация обеспечивает высокую скорость обработки при режимах с большими подачами и дает возможность длительного времени эксплуатации без потери точности. Привод шпинделя с максимальной скоростью вращения 1000 об/мин обеспечивает электродвигатель с мощностью 7,5 кВт.

Инструментальная головка Multifix

Универсальный токарный станок TRENS SN 500 SA может быть укомплектован инструментальной головкой стандарта MULTIFIX. Эту систему высоко ценят операторы станков за быструю и точную замену инструмента, удобство в эксплуатации и высокую надежность. Такой тип крепления позволяет производить мелкие серии деталей при использовании большего числа инструментов – резцы заменяются вместе с оправкой. Система посадки обеспечивает точное позиционирование резца при смене инструмента. Головка MULTIFIX устанавливается по желанию заказчика. В базовом исполнении на универсальный токарный станок TRENS SN 500 SA установлена четырехпозиционная головка.

Управление

Универсальный токарный станок TRENS SN 500 SA обеспечивает удобство в эксплуатации благодаря конструкции органов управления. Высокое качество и надежность выполненных узлов призваны обеспечивать безопасность и бесперебойность работы оборудования. Конструкция кондукторных втулок станка TRENS SN 500 SA обеспечивает равномерную и точную подачу при нарезании резьбы. Защитные кожуха винта подачи установлены с двух сторон суппорта для повышения безопасности машины. За многие годы работы в машиностроении были учтены рекомендации и пожелания операторов – теперь станком модели TRENS SN 500 SA управлять еще легче!

Электросистема

Универсальный токарный станок TRENS SN 500 SA обеспечивает высокую безопасность при эксплуатации благодаря системе защиты от перегрузок. Немецкие компоненты MOELLER обладают повышенной надежностью и увеличенным сроком эксплуатации. Конструкция электрощита токарно-винторезного станка TRENS SN 500 SA упрощает доступ к компонентам системы и сокращает время на обслуживание машины. Вводные электрокабели проложены таким образом, чтобы исключить обрыв или другие повреждения, а также облегчить доступ к устройству для отвода стружки.

Устройство цифровой индикации (УЦИ)

Универсальный токарный станок TRENS SN 500 SA по заказу комплектуется блоком цифровой индикации HEIDENHAIN ND780. Возможна установка двух- и трехосевой версии устройства. Цифровой индикатор прост в настройках, практически не требует обслуживания и обеспечивает следующие функции:

• отображение текущего положения при работе и измерениях;
• отображение расстояния, которое требуется пройти;
• несколько нулевых точек для различных деталей;
• быструю перенастройку на новую деталь;
• комфорт работы оператора.

Точность

• Диапазон диаметров Ø 20 мм – Ø 100 мм; класс точности IT7
• Диапазон диаметров Ø 100 мм – Ø 400 мм; класс точности IT6

Станки Trens соответствуют классу «П» - станки повышенной точности.

Технические работы:

По договоренности поставщик предоставляет:

• пусконаладочные работы и запуск станка в эксплуатацию;
• инструктаж персонала;
• гарантию сроком в 12 месяцев.

Технические характеристики токарно-винторезного станка trens sn 500sa/1000

Комплектация trens sn 500sa/1000:

• Руководство по эксплуатации станка на русском языке 1 шт.,
• Электрооборудование напряжения 3х400 В,
• Поддон стружки,
• Насос СОЖ,
• Протокол соответствия CE 1 шт.
• Упаковочный лист с перечнем стандартного и дополнительного оборудования 1 шт.
• Центр МК5
• 4-х позиционная резцовая головка,
• Кожух патрона.

Дополнительная комплектация:

• Плоская планшайба;
• Ограждение плоской планшайбы;
• 4-х кулачковая планшайба;
• Ограждение 4-х кулачковой планшайбы;
• 3- или 4-кулачковый универсальный патрон с фланцем;
• Неподвижный (подвижный) люнет O 10-115 мм;
• Неподвижный люнет O 110-250 мм;
• Неподвижный (подвижный) люнет с обкаточными роликами O 10-115 мм;
• Неподвижный люнет с обкаточными роликами O 110-250 мм;
• Балансировочная оправка для установки плоских планшайб;
• Задний резцедержатель;
• Линейка конусная;
• Устройство для внутреннего и наружного шлифования;
• Продольный и поперечный микрометрический упор;
• Индикатор нарезания резьбы;
• Подвижный центр MORSE 5;
• Анкерные крепления;
• Фланец для патрона;
• Фланец для крепления патрона O 315 мм;
• Поперечный упор;
• Подъемное устройство;
• Планшайба поводковая;
• Шприц для масла.

• Ø обработки над супортом, мм 270
• Регулировка частоты вращения шпинделя Ступенчатая
• Уци Нет
• Макс. обороты 2000
• Масса, кг 2300
• Модель SN 500SA/1000
• Производство Словакия
• Type Токарно-винторезный станок
