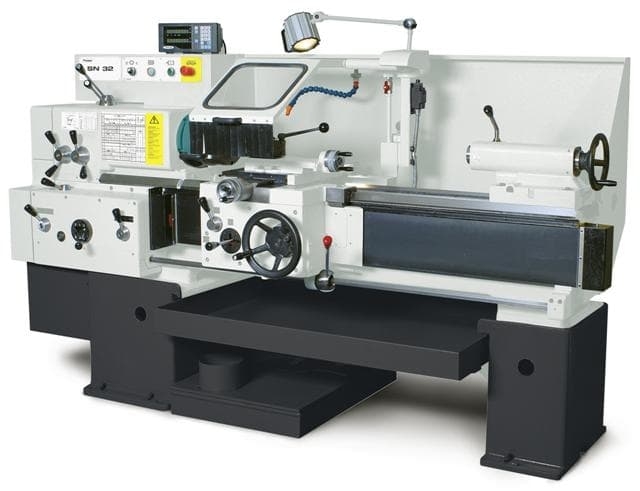

Токарно-винторезный станок Trens SN 71С/1500

Токарно-винторезный станок Trens SN 71С/1500 - надежное и производительное оборудование, которое отлично подойдет для обработки деталей различной сложности. Благодаря высокой точности и надежности работы, этот станок станет незаменимым помощником на производстве.

Преимущества товара:

• Высокая производительность и точность обработки
• Надежность и долговечность
• Простота в использовании и обслуживании
• Многофункциональность - возможность выполнять различные виды обработки
• Современный дизайн и компактные размеры

Назначение и сферы применения:

Токарно-винторезный станок Trens SN 71С/1500 предназначен для обработки металлических деталей различной формы и размеров. Он находит применение в машиностроении, авиационной и автомобильной промышленности, а также в других отраслях промышленности, где требуется точная обработка деталей.

Не упустите возможность приобрести надежное и высокопроизводительное оборудование для вашего производства! Закажите токарно-винторезный станок Trens SN 71С/1500 прямо сейчас и повысьте эффективность работы вашего предприятия!

Токарно-винторезный станок Trens SN 71С/1500 ориентирован на точную обработку деталей значительных размеров. Станок открывает линейку машин среднего типоразмера. Он оснащён двигателем главного привода мощностью 7.5 кВт. Диаметр отверстия в шпинделе 73,5 мм. Станок ориентирован на точную обработку деталей значительных размеров. Предлагается выбор из четырёх вариантов длины станины: от 1,5 до 4-х метров. Аналог токарно-винторезных станков: 1М63, 1М63Н, 16К30, 163, ДИП 300.

Преимущества trens sn 71с/1500:

• Небольшая занимаемая площадь
• Выемка в станине - ГАП
• Простота переключения скоростей
• Простое обслуживание
• Напряжение питания по заказу
• Широкий выбор дополнительных принадлежностей
• Безопасность в соответствии со стандартами СЕ
• Стабильность при обработке изделий
• Эргономичные элементы управления
• Привод шпинделя муфтой с тормозом - плавный пуск и торможение
• Закалённые направляющие станины - большой срок эксплуатации
• Небольшие эксплуатационные расходы

Особенности trens sn 71с/1500:

Закалённая станина

Станина станка TRENS SN 71C представляет собой чугунный монолит. При изготовлении учтены многие параметры будущей машины. Геометрия станины обеспечивает необходимую жёсткость между шпинделем, инструментальной головкой и задней бабкой. Температурная стабилизация дает высокую точность, как при продолжительных процессах, так и при режимах резания с большими подачами. Направляющие закалены до 400 HB на глубину 2-3 мм – высокое качество продукции прежде всего! Дополнительные принадлежности токарно-винторезного станка TRENS SN 71C обеспечивают возможности для комплексной обработки валов и фланцевых деталей.

Шпиндель

Токарно-винторезный станок TRENS SN 71C оснащён шпинделем с радиально-упорными подшипниками с предварительной нагрузкой – у узла достаточно жесткости для тяжелых режимов резания. Подшипники FAG наполняются высококачественной жировой смазкой NBU15 компании KL?BER и не требуют сервисных работ на протяжении всего срока службы. После обкатки система работает при более низкой температуре. Данная конфигурация обеспечивает высокую скорость обработки при режимах с большими подачами и дает возможность длительного времени эксплуатации без потери точности. Привод шпинделя с максимальной скоростью вращения 1000 об/мин обеспечивает электродвигатель с мощностью 7,5 кВт.

Инструментальная головка MULTIFIX

Токарно-винторезный станок TRENS SN 71C может быть укомплектован инструментальной головкой стандарта MULTIFIX. Эти системы высоко ценят операторы станка за быструю и точную замену инструмента, удобство в эксплуатации и высокую надежность. Такой тип крепления позволяет производить мелкие серии деталей при использовании большего числа инструментов – резцы заменяются вместе с оправкой. Система посадки обеспечивает точное позиционирование резца при смене инструмента. Головка MULTIFIX устанавливается по желанию заказчика. В базовом исполнении станка TRENS SN 71C установлена четырехпозиционная головка.

Управление

Конструкция органов управления станка TRENS SN 71C обеспечивает удобство в эксплуатации машины. Высокое качество и надежность выполненных узлов призваны обеспечивать безопасность и бесперебойность работы оборудования. Конструкция кондукторных втулок обеспечивает равномерную и точную подачу при нарезании резьбы. Защитные кожуха винта подачи установлены с двух сторон суппорта для повышения безопасности машины. За многие годы работы в машиностроении были учтены рекомендации и пожелания операторов – теперь станком TRENS SN 71C управлять еще легче!

Электросистема

Система защиты от перегрузок токарно-винторезного станка TRENS SN 71C обеспечивает высокую безопасность при эксплуатации машины. Немецкие компоненты MOELLER обладают повышенной надежностью и увеличенным сроком эксплуатации. Конструкция электрощита станка упрощает доступ к компонентам системы и сокращает время на обслуживание машины. Вводные электрокабели проложены таким образом, чтобы исключить обрыв или другие повреждения, а также облегчить доступ к устройству для отвода стружки.

Устройство цифровой индикации (УЦИ)

Токарно-винторезный станок TRENS SN 71C по заказу оснащаются блоком цифровой индикации HEIDENHAIN ND780. Возможна установка двух- и трехосевой версии устройства. Цифровой индикатор прост в настройках, практически не требует обслуживания и обеспечивает следующие функции:

• отображение текущего положения при работе и измерениях;
• отображение расстояния, которое требуется пройти;
• несколько нулевых точек для различных деталей;
• быструю перенастройку на новую деталь;
• комфорт работы оператора.

Точность

• Диапазон диаметров Ø 20 мм – Ø 100 мм; класс точности IT7
• Диапазон диаметров Ø 100 мм – Ø 400 мм; класс точности IT6

Станки Trens соответствуют классу «П» - станки повышенной точности.

Технические работы:

По договоренности поставщик предоставляет:

• пусконаладочные работы и запуск станка в эксплуатацию;
• инструктаж персонала;
• гарантию сроком в 12 месяцев.

Технические характеристики токарно-винторезного станка trens sn 71 c/1500

Комплектация trens sn 71с/1500:

• Руководство по эксплуатации станка на русском языке 1 шт.,
• Электрооборудование напряжения 3х400 В,
• Поддон стружки,
• Насос СОЖ,
• Протокол соответствия CE 1 шт.
• Упаковочный лист с перечнем стандартного и дополнительного оборудования 1 шт.
• Центр МК5
• 4-х позиционная резцовая головка,
• Кожух патрона

Дополнительная комплектация:

• Плоская планшайба O 710 мм;
• 4-х кулачковая планшайба O 710 мм;
• 3- или 4-кулачковый универсальный патрон O 315 мм;
• Неподвижный (подвижный) люнет O 12-180 мм;
• Неподвижный люнет O 180-320 мм;
• Люнеты с обкаточными вставками;
• Поворотный резцедержатель;
• Линейка конусная;
• Устройство для внутреннего и наружного шлифования;
• Продольный микрометрический упор;
• Индикатор нарезания резьбы;
• Подвижный центр MORSE 5;
• Поддон для стружки;
• Анкерные крепления;
• Фланцы для ненормальных патронов O 400 мм;
• Ручное (механическое) перемещение задней бабки;
• Планшайба поводковая;
• Фланец для патрона;
• Шприц для масла.

• Ø обработки над станиной, мм 710
• Ø обработки над супортом, мм 420
• Расстояние между центрами (рмц), мм 1500
• Регулировка частоты вращения шпинделя Ступенчатая
• Уци Нет
• Масса, кг 2960
• Модель SN 71С/1500
• Производство Словакия
• Type Токарно-винторезный станок
