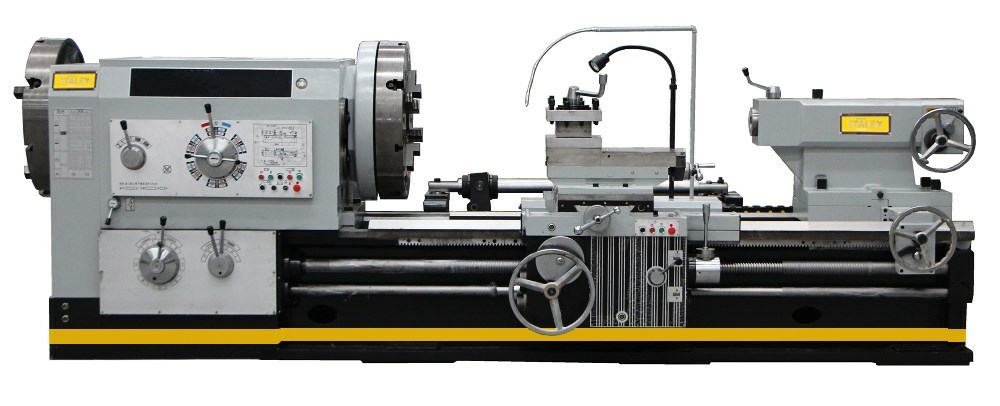

Трубонарезной станок Stalex Q1332x1500

Токарно-трубонарезной станок модели Stalex Q1332x1500 предназначен для обработки труб и соединительных элементов. Благодаря своей универсальности, он идеально подходит для точения конусов, обтачивания концов труб, нарезания метрических, дюймовых и конических резьб. Этот станок широко используется в нефтегазовой промышленности, где необходима обработка бурильных труб и других деталей, связанных с добычей и транспортировкой нефти и природного газа.

Особенности конструкции

	Освещение рабочего места Для удобства работы станок оснащен LED лампой местного освещения.
	УЦИ по трем осям Станок имеет систему УЦИ, которая визуализирует данные измерительных приборов: оптических линеек и датчиков угловых положений. Устройство отображает положение режущей кромки инструмента относительно "нуля заготовки" по трем осям.
	Надежная станина Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения.
	Электрокомпоненты Schneider Electric Высокое качество изготовления электрокомпонентов гарантирует бесперебойную работу.
	Высокое качество изготовления Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи, обеспечивают длительную надежную работу.
	Безопасность Защитный экран станка делает работу оператора безопасной и не закрывает обзор во время работы.

Назначение и сферы применения

Stalex Q1332x1500 идеально подходит для использования в следующих областях:

• Нефтегазовая промышленность — для нарезания замковой резьбы на бурильных трубах;
• Производство трубных соединений — обработка деталей трубной арматуры и фитингов;
• Мелкосерийное и единичное производство деталей большого размера.

Этот станок находит применение в условиях, где требуется высокая точность и производительность при обработке крупногабаритных деталей.

Преимущества stalex q1332x1500

• Универсальность: поддержка обработки труб диаметром от Ø190 до Ø320 мм, включая нарезание различных типов резьбы.
• Высокая прочность: станина изготовлена из высококачественного серого чугуна с закаленными направляющими (твердость HRC 55).
• Эффективная фиксация: обрабатываемая труба зажимается двумя механизированными 4-х кулачковыми планшайбами Ø780 мм с электрозажимом.
• Простота обработки длинных деталей: труба проходит через полый шпиндель диаметром Ø330 мм и поддерживается напольным люнетом.
• Энергоэффективность: мощность главного привода с инвертером составляет 22 кВт, что обеспечивает стабильную работу.
• Высокая точность: наличие конусной линейки позволяет обрабатывать конические поверхности с высокой точностью.
• Современные компоненты: электрокомпоненты от Schneider Electric гарантируют надежность и долговечность.

Технические особенности

Станок Q1332x1500 отличается мощными техническими характеристиками, обеспечивающими его эффективность:

• Диаметр обточки: над станиной — Ø1000 мм, над поперечным суппортом — Ø610 мм.
• Максимальная длина обточки: 1250 мм.
• Частота вращения шпинделя: от 7,5 до 280 об/мин.
• Метрическая и дюймовая резьба: поддержка метрической резьбы (1–15 мм) и дюймовой резьбы (28–2 TPI).
• Габариты и масса: размеры станка — 4900×2100×1600 мм, масса — 11200 кг.

Конструкция и удобство эксплуатации

Stalex Q1332x1500 оснащен удобными элементами конструкции, обеспечивающими комфорт и безопасность работы:

• Направляющие: шлифованные и закаленные ТВЧ для увеличения срока службы и точности работы.
• Поддержка длинных деталей: напольный люнет надежно удерживает конец трубы, проходящей через шпиндель.
• Регулировка: резцедержатель с углом поворота до 90° упрощает обработку сложных деталей.
• Подача: продольная подача оси Z (0,1–1,5 мм/об) и поперечная оси X (0,05–0,75 мм/об) обеспечивают точное перемещение.

Станок Stalex Q1332x1500 — это надежное решение для обработки трубных деталей в условиях мелкосерийного и единичного производства. Его универсальность, мощность и точность делают его идеальным выбором для предприятий нефтегазовой и машиностроительной отраслей.

Основные технические характеристики stalex q1332x1500

Комплект поставки

1. 4-х кулачковая планшайба Ø780 мм (2 шт.) электрозажим(педаль);
2. 4-х позиционный резцедержатель;
3. Неподвижный люнет Ø150-450 мм
4. Поддерживающий напольный люнет
5. УЦИ по 3-м осям
6. Конусная линейка
7. Защитный экран патрона (2 шт);
8. Электрокомпоненты Schneider Electric
9. Система подвода СОЖ;
10. LED лампа местного освещения;

• Ø обработки над станиной, мм 1000
• Ø обработки над супортом, мм 610
• Расстояние между центрами (рмц), мм 1500
• Макс. обороты 280
• Мощность, кВт 22
• Масса, кг 11200
• Модель Q1332X1500
• Type Трубонарезной станок
