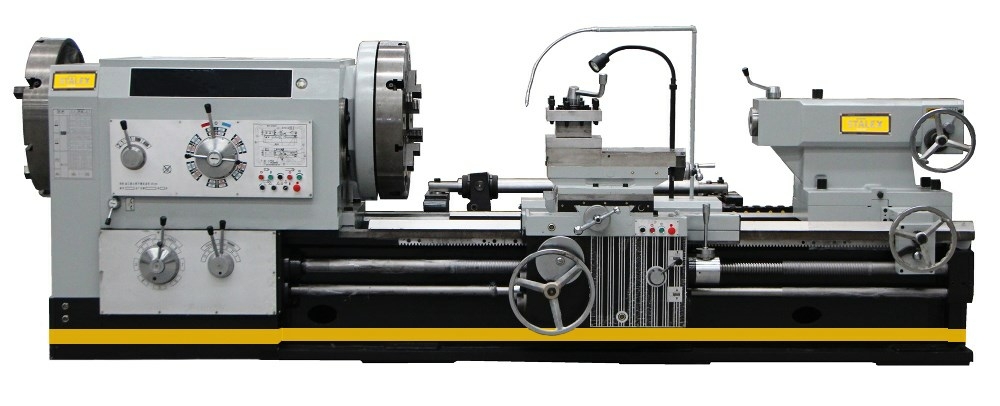

Трубонарезной станок Stalex Q1338x1500

Stalex Q1338 представляет собой токарно-трубонарезной станок, предназначенный для обработки концов труб, включая точение конусов и нарезание резьб: метрических, дюймовых, конических. Этот станок идеально подходит для условий единичного и мелкосерийного производства.

Благодаря своим возможностям, станок Q1338 активно используется в нефтедобывающей и газовой промышленности, а также при производстве и ремонте трубных соединений. Высокая производительность и надежность делают его незаменимым оборудованием в процессах добычи и транспортировки нефти и природного газа.

Особенности конструкции

	Освещение рабочего места Для удобства работы станок оснащен LED лампой местного освещения.
	УЦИ по трем осям Станок имеет систему УЦИ, которая визуализирует данные измерительных приборов: оптических линеек и датчиков угловых положений. Устройство отображает положение режущей кромки инструмента относительно "нуля заготовки" по трем осям.
	Надежная станина Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения.
	Электрокомпоненты Schneider Electric Высокое качество изготовления электрокомпонентов гарантирует бесперебойную работу.
	Высокое качество изготовления Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи, обеспечивают длительную надежную работу.
	Безопасность Защитный экран станка делает работу оператора безопасной и не закрывает обзор во время работы.

Назначение и сферы применения

Основная задача станка Stalex Q1338 — обработка трубных концов для следующих операций:

• Обтачивание наружных поверхностей труб.
• Нарезание метрических, дюймовых и конических резьб.
• Обработка деталей трубных соединений.
• Создание замковой резьбы на бурильных трубах.

Станок используется в нефтедобывающей и газовой промышленности, при производстве бурильного оборудования и ремонта трубных систем.

Преимущества модели q1338

• Высокая точность обработки: направляющие станины закалены ТВЧ и отшлифованы для обеспечения максимальной точности работы.
• Надежная конструкция: станина выполнена из высококачественного серого чугуна с твердостью HRC 55.
• Широкий диапазон возможностей: обработка труб диаметром до Ø380 мм с возможностью пропуска через шпиндель Ø390 мм.
• Удобство эксплуатации: механизированные 4-х кулачковые планшайбы Ø850 мм с электрозажимом обеспечивают надежное крепление трубы.
• Эффективная обработка конических поверхностей: встроенная конусная линейка позволяет обрабатывать конические поверхности и резьбы.
• Современные компоненты: станок оснащен электрокомпонентами от Schneider Electric, соответствующими стандартам CE.

Токарно-трубонарезной станок Stalex Q1338 — это надежное, высокопроизводительное оборудование для работы с трубами различного диаметра. Его прочная конструкция, точность обработки и простота эксплуатации делают его идеальным выбором для нефтедобывающей, газовой и производственной отраслей. Станок соответствует современным стандартам качества и безопасности, что гарантирует его долгую и безотказную эксплуатацию.

Основные технические характеристики Stalex Q1338

Комплект поставки

1. 4-х кулачковая планшайба Ø850 мм (2 шт.) электрозажим(педаль);
2. 4-х позиционный резцедержатель;
3. Неподвижный люнет Ø150-450 мм
4. Поддерживающий напольный люнет
5. УЦИ по 3-м осям
6. Конусная линейка
7. Защитный экран патрона(2 шт.);
8. Электрокомпоненты Schneider Electric
9. Система подвода СОЖ;
10. LED лампа местного освещения;

• Ø обработки над станиной, мм 1000
• Ø обработки над супортом, мм 610
• Расстояние между центрами (рмц), мм 1500
• Макс. обороты 205
• Мощность, кВт 22
• Масса, кг 12100
• Модель Q1338X1500
• Type Трубонарезной станок
