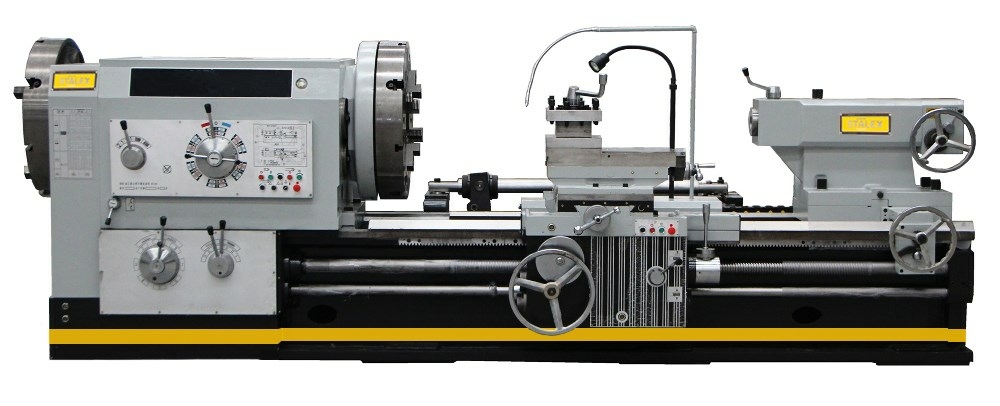

Трубонарезной станок Stalex Q1338x3000

Stalex Q1338x3000 — это профессиональный токарно-трубонарезной станок, предназначенный для обработки концов труб, включая точение конусов и нарезание метрических, дюймовых и конических резьб. Его надежность и точность делают его незаменимым в производстве и ремонте трубных соединений, а также в нефтегазовой отрасли.

Назначение

Станок Stalex Q1338x3000 разработан для выполнения следующих операций:

• Обтачивание наружных поверхностей труб;
• Нарезание метрической, дюймовой и конической резьбы;
• Обработка деталей трубных соединений;
• Создание замковой резьбы на бурильных трубах.

Особенности конструкции

	Освещение рабочего места Для удобства работы станок оснащен LED лампой местного освещения.
	УЦИ по трем осям Станок имеет систему УЦИ, которая визуализирует данные измерительных приборов: оптических линеек и датчиков угловых положений. Устройство отображает положение режущей кромки инструмента относительно "нуля заготовки" по трем осям.
	Надежная станина Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения.
	Электрокомпоненты Schneider Electric Высокое качество изготовления электрокомпонентов гарантирует бесперебойную работу.
	Высокое качество изготовления Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи, обеспечивают длительную надежную работу.
	Безопасность Защитный экран станка делает работу оператора безопасной и не закрывает обзор во время работы.

Сферы применения

Модель Stalex Q1338x3000 активно используется в следующих отраслях:

• Нефтедобыча и транспортировка природного газа;
• Производство бурильного оборудования;
• Ремонт трубных систем и соединений.

Преимущества

Станок Stalex Q1338x3000 обладает рядом преимуществ, обеспечивающих его высокую производительность и надежность:

• Высокая точность обработки: направляющие станины закалены ТВЧ и отшлифованы для обеспечения точности работы.
• Прочная конструкция: станина из высококачественного серого чугуна с твердостью HRC 55 обеспечивает долговечность оборудования.
• Универсальность: возможность обработки труб диаметром до Ø380 мм с пропуском через шпиндель Ø390 мм.
• Удобство эксплуатации: механизированные 4-х кулачковые планшайбы Ø850 мм с электрозажимом.
• Эффективность: встроенная конусная линейка для обработки конических поверхностей и резьб.
• Современные компоненты: электрокомпоненты Schneider Electric, соответствующие стандартам CE.

Технические особенности

• Диаметр обточки над станиной: Ø1000 мм.
• Максимальная длина обточки: 2750 мм.
• Проходное отверстие шпинделя: Ø390 мм.
• Частота вращения шпинделя: 6–205 об/мин.
• Мощность главного привода: 22,0 кВт с инвертером.
• Максимальный вес детали: 6000 кг.
• Метрическая резьба: от 1 до 15 мм; дюймовая резьба: от 28 до 2 TPI.
• Ускоренные перемещения: по оси X — 1870 мм/мин; по оси Z — 3640 мм/мин.
• Габариты станка: 6400×2100×1700 мм.
• Вес станка: 14 300 кг (нетто).

Токарно-трубонарезной станок Stalex Q1338x3000 — это высокотехнологичное оборудование, которое идеально подходит для работы с трубами различного диаметра. Надежная конструкция, точность обработки, простота эксплуатации и соответствие международным стандартам качества делают его оптимальным выбором для нефтегазовой промышленности и других отраслей, где требуется обработка труб высокого качества.

Основные технические характеристики Stalex Q1338x3000

Комплект поставки

1. 4-х кулачковая планшайба Ø850 мм (2 шт.) электрозажим(педаль);
2. 4-х позиционный резцедержатель;
3. Неподвижный люнет Ø150-450 мм
4. Поддерживающий напольный люнет
5. УЦИ по 3-м осям
6. Конусная линейка
7. Моторизованная задняя бабка;
8. Защитный экран патрона(2 шт.);
9. Электрокомпоненты Schneider Electric
10. Система подвода СОЖ;
11. LED лампа местного освещения;

• Ø обработки над станиной, мм 1000
• Ø обработки над супортом, мм 610
• Расстояние между центрами (рмц), мм 3000
• Макс. обороты 205
• Мощность, кВт 22
• Масса, кг 14300
• Модель Q1338X3000
• Type Трубонарезной станок
