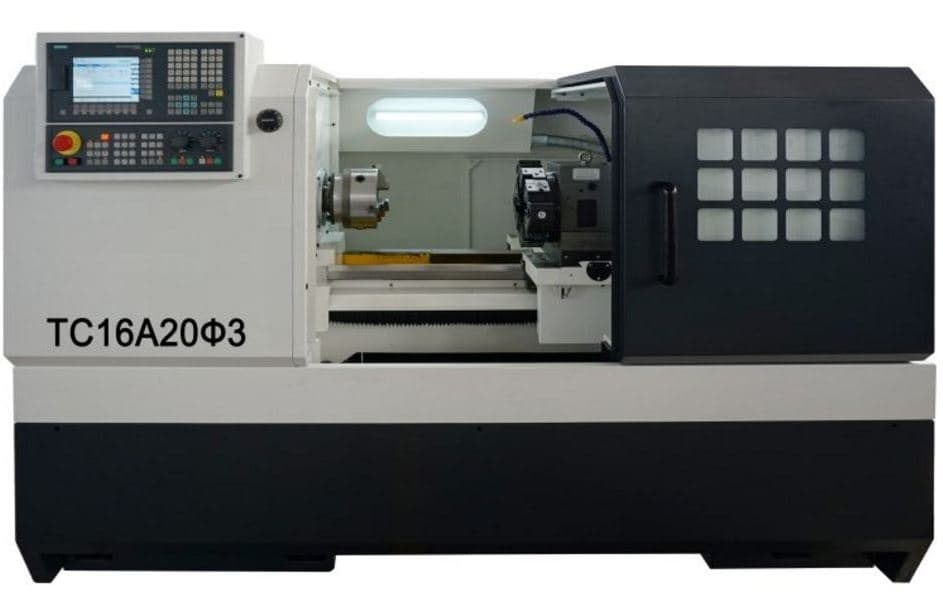

Токарный станок с ЧПУ ТС16А20Ф3
(голосов 5)
Артикул: rosТС16А20Ф3 Код товара: 5456
Под заказ
Токарный станок с ЧПУ ТС16А20Ф3 - это высокоточное оборудование, предназначенное для точной обработки металлических деталей. Он обладает рядом преимуществ, которые делают его идеальным выбором для промышленных предприятий.
Преимущества токарного станка с ЧПУ ТС16А20Ф3
- Высокая точность обработки деталей
- Быстрая настройка и изменение программы
- Эффективное использование рабочего времени
- Надежность и долговечность
- Возможность обработки различных материалов
Назначение и сферы применения
Токарный станок с ЧПУ ТС16А20Ф3 идеально подходит для производства металлических деталей с высокой степенью точности. Он широко применяется в авиационной, автомобильной, медицинской и других отраслях промышленности.
Особенности токарного станка с ЧПУ ТС16А20Ф3
- Мощность: 7,5 кВт
- Диаметр обработки: до 400 мм
- Длина обработки: до 1000 мм
- Система ЧПУ: Fanuc
- Высокая скорость вращения шпинделя
Выбирая токарный станок с ЧПУ ТС16А20Ф3, вы получаете надежное и эффективное оборудование, которое поможет вам повысить производительность и качество вашей продукции.
Простой и надежный станок для начала бизнеса в металлообработке.
Цельнолитое основание, широкая станина, бесступенчатое регулирование скорости вращения, шпиндель 7.5 кВт, резец 25х25
Технические характеристики
| Наибольший диаметр заготовки, мм | 400 |
| Макс. диаметр изделия типа диск, мм | 340 |
| Наибольший диаметр заготовки, обрабатываемый над суппортом, мм | 210 |
| РМЦ, мм | 750 |
| Макс. вес заготовки, кг | 170 |
| Оси | |
| Максимальное перемещение по оси Х, мм | 235 |
| Макс перемещение по оси Z, мм | 750 |
| Быстрые перемещения по оси Х, мм/мин | 6000 |
| Быстрые перемещения по оси Z, мм/мин | 9000 |
| Рабочая подача, мм/мин | 0,01-4000 |
| Диаметр ШВП/шаг ось Х, мм | 20/4 |
| Диаметр ШВП/шаг ось Z, мм | 40/6 |
| Тип мотора и мощность по оси X, кВт | серво 1,5 кВт |
| Тип мотора и мощность по оси Z, кВт | серво 1,5 кВт |
| Тип направляющих Х | ласточкин хвост |
| Тип направляющих Z | Призматические |
| Точность позиционирования по осям X/Z, мм | ±0,005 |
| Повторяемость позиционирования осей X/Z, мм | ±0,003 |
| Угол наклона станины, град | |
| Ширина направляющих, мм | 340 |
| Шпиндельная бабка | |
| Диаметр 3х кулачкового патрона, мм | 200 |
| Диапазон скоростей шпинделя, об/мин | 20~2050 |
| Диаметр отверстия шпинделя, мм | 53 |
| Максимальный диаметр прутка, мм | 51 |
| Торец шпинделя | C6 (ГОСТ 12593) |
| Конус отверстия шпинделя | Морзе 6 |
| Момент на шпинделе (до 30 минут), Нм | 48 |
| Момент на шпинделе (продолжительно), Нм | 48 |
| Мощность э/д шпинделя (до 30 минут), кВт | 7,5 |
| Мощность э/д шпинделя (продолжительно), кВт | 7,5 |
| Тип э/д шпинделя | асинхронный э/д |
| Резцедержка | |
| Число инструментов, шт | 6 |
| Тип резцедержки | э/мех |
| Размер хвостовика режущего инструмента, мм | 25x25 |
| Время смены инструмента – верт. револьверная головка, с | - |
| Время смены инструмента – гориз. револьверная головка, с | 3 |
| Мощность э/д приводного инструмента, кВт | - |
| Обороты приводного инструмента, об/мин | - |
| Задняя бабка | |
| Перемещение задней бабки, мм | до патрона/люнета |
| Выдвижение пиноли задней бабки, мм | 130 |
| Диаметр пиноли, мм | 60 |
| Конус пиноли гидравлической задней бабки, № | - |
| Конус пиноли механической задней бабки, № | Морзе 4 |
| Прочее | |
| Потребляемая мощность, кВА | 11 |
| Система ЧПУ | Siemens 808D |
| Наличие транспортера стружки | нет |
| Емкость бака СОЖ, л | 38 |
| Емкость гидростанции, л | нет |
| Вес нетто, кг | 1800 |
| Вес брутто, кг | 1900 |
| Габаритные размеры ДхШхВ, мм | 2220х1150х1500 |
| Габаритные размеры упаковки ДхШхВ, мм | 2220х1350х1500 |
| Примечания | |
Базовая комплектация |
Опции |
|---|---|
| - Siemens 808D и сервоприводы по осям; - 3х кулачковый стальной патрон 200 мм; - - 6 поз РГ 25х25, полив на каждую позицию; - - задняя бабка с механической пинолью; - полностью закрытая зона резания; - - система подачи СОЖ в зону резания; - Комплект ключей и инструмента; - Клиновые башмаки; - Паспорт на русском языке. |
- - люнет неподвижный 30~145 мм; - - электромеханическая пиноль (ЭМГ); - режущий инструмент и оснастка; |
