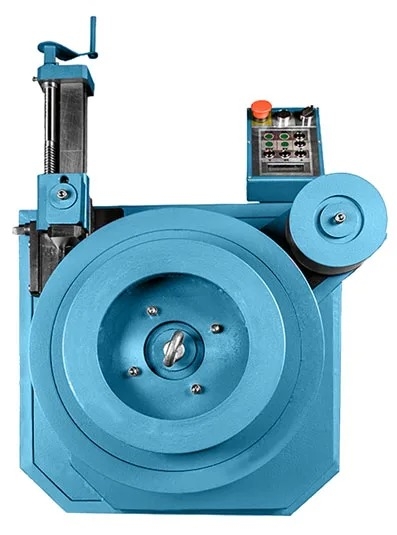

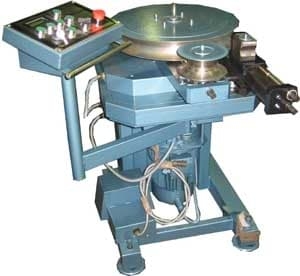

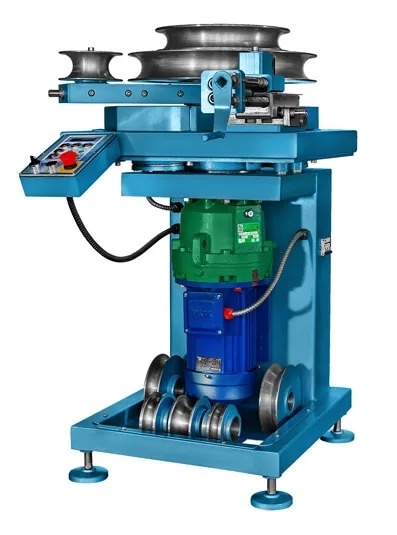

Станок трубогибочный УГС-6.1А (УГС-5)

• Котельных труб ТУ 14-3-460-75 (d от 17 до 60 мм толщина стенки от 2 до 5 мм), марка стали 12Х1МФ, 20Х; медных труб ГОСТ 617-90 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм);
• Латунных труб ГОСТ 494-90 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм); профильных труб ГОСТ 8639-57; ГОСТ 8645-57, (марка стали любая от СТ-3 до СТ-45, размер от 16 до 50 мм, толщина стенки от 2).

Технические характеристики

Комплект
поставки гибочной оснастки для гибки водогазопроводных труб

Преимущества
трубогиба полуавтоматического УГС-6/1А

Высокая производительность и повторяемость гиба

• Повторяемость гиба ± 0,5°. (За счет применения абсолютного энкодера измеряющего и передающего значение угла поворота каретки в пределах рабочей зоны и правильно подобранной технологической оснастки – роликов и колодок.

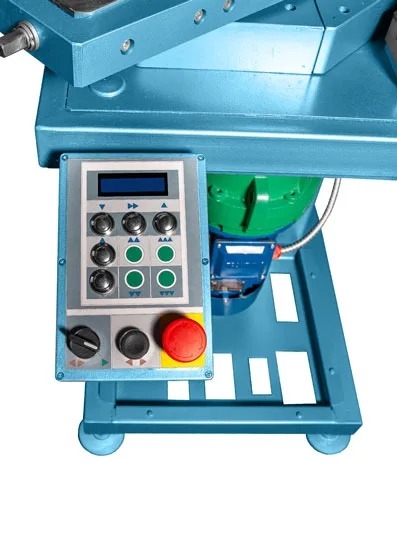

• Задание угла гиба на ЖК экране с помощью 2-х кнопок.
• Возможность сохранить в памяти системы управления до 5 углов гиба.
• Автоматический возврат каретки в исходное положение.
• Повтор цикла гиба одной кнопкой.
• Контроль положения каретки с точностью ± 0,15°.

Управление трубогибом в автоматическом и ручном режимах

• В автоматическом режиме процесс гибки осуществляется системой электронного управления по заданной программе и позволяет проводить гибку с высокой скоростью, точностью и стабильной повторяемостью геометрий изделий.
• Отображение текущего и заданного угла на ЖК экране.

Надежность и безопасность

• Электронный контроль рабочей зоны с автоматической остановкой в максимальной и минимальной позиции.
• Аварийная остановка каретки станка при выходе за пределы рабочей зоны.
• Защита двигателя от перегрузки, за счет применения электронного модуля твердотельных реле.
• Контроль отсутствия фаз в сети электропитания.
• Автоматическое выставление последовательности фаз при подключении к сети электропитания.
• Система самодиагностики с отображением сообщений на ЖК экран.
• Возможность использования трубогибочный станок при выполнении различных гибочных операций за счет сменной технологической оснастки, а также дополнительной нестандартной оснастки поставляемой по специальному заказу.

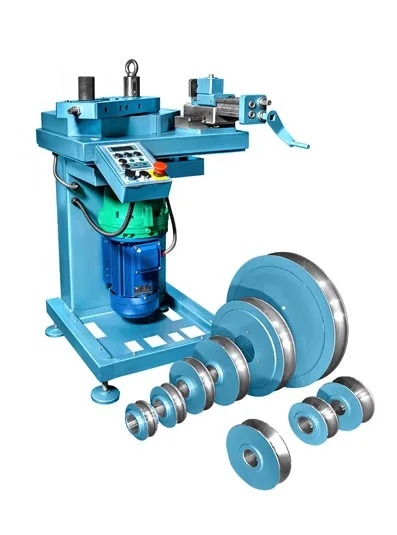

• Стандартная комплектация трубогибочного станка из шести сменных колодок предназначена для гибки водо-газопроводных труб по ГОСТ 3262-75, диаметром от ½” до 2″ (21,3-60 мм) и толщиной стенки от 2,8 мм до 4,5 мм обыкновенных и усиленных труб.
• Станок не требует специальной подготовки фундамента, устанавливается на любое твердое покрытие.

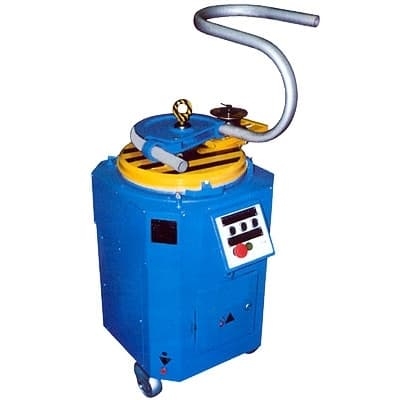

Станок обеспечивает качественный изгиб заготовок на заданный угол до 180º с минимальным изменением геометрии профиля без образования гофр, изломов и прочих дефектов. Позволяет изготавливать сложные изделия из труб с неоднократным изменением ориентации плоскостей гиба в пространстве, учитывая особенности рельефа конструкций (при обходе колонн, опор и прочих препятствий).
