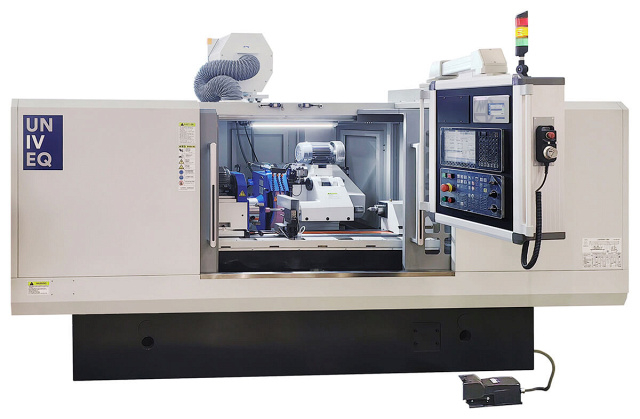

Универсальные круглошлифовальные станки UNIVEQ UGU 20 CNC
(голосов 0)
Артикул: kam9991610 Код товара: 102542
На складе: 2 шт.
Станки данной серии предназначены для прецизионного круглого наружного и внутреннего шлифования цилиндрических и конических поверхностей, а также шлифования торцевых поверхностей. Процесс шлифования осуществляется как в центрах, так и в зажимных патронах.
Точность обработки соответствует европейским стандартам для круглошлифовальных станков.
Станки данной серии применяются на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения.
Помимо этого, станок найдет широкое применение для инструментальных производств и предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервис-центры по изготовлению и обслуживанию инструмента и др.).
Инструментальное производство
Аэрокосмическая промышленность
Преимущества UNIVEQ UGU 20 CNC
- Современная система ЧПУ HNC-808Di
- Шпиндель 10 000 об/мин
- Чугунная литая станина массой от 3 тонн
- Поворотный стол
Конструктивные особенности UNIVEQ UGU 20 CNC
| Чугунная массивная литая станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка.Благодаря высокой массе станка не требуется специальный фундамент для его установки.Масса станка в зависимости от модели от 3 тонн. |
| Направляющие рабочего стола и шлифовального узла Обеспечивают плавное перемещение за счет масляной «подушки», предотвращающей контакт металла с металлом. Поверхность направляющих покрыта специальным износостойким полимерным материалом, который не только снижает износ, но и обеспечивает плавность перемещения стола на низких скоростях подачи. Стол может поворачиваться на небольшой угол по часовой стрелке и против часовой стрелки, за счет чего появляется возможность шлифования длинных конусных деталей. При перемещении в крайние положения стол всегда находится на станине для исключения перекосов детали. |
| Рабочий стол Перемещается по направляющим скольжения при помощи ШВП и сервопривода. Одна (задняя) направляющая V-образная, другая (передняя) плоская. Постоянная подача смазки предотвращает залипание стола и предотвращает рывки при продольном ходе стола. |
| Рабочая головка (передняя бабка) станка Оснащена регулировкой частоты вращения шлифуемой детали. Шпиндель рабочей головки установлен на высокоточных подшипниках |
| Заднее поддерживающее устройство (задняя бабка) Имеет выдвижную пиноль заднего центра с ходом 30 мм и ручным поджимом для быстрого снятия / установки шлифуемой детали. Если заготовка слабо зажата в центрах, то поступит предупреждающий сигнал, и система ЧПУ будет заблокирована.Корпус заднего поддерживающего устройства имеет защитный кожух из нержавеющей стали, что предотвращают попадание охлаждающей жидкости и грязи внутрь и упрощает обслуживание станка. |
| Шпиндель шлифовального круга Установлен на масляных подшипниках скольжения с обеспечением подачи масла под давлением. За счет чего на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а также способствует высокой точности обработки с минимальным биением шпинделя |
| Устройство правки шлифовального круга Установлено на корпусе заднего поддерживающего центра и перемещается вместе с рабочим столом, который приводится в движение при помощи сервопривода.Процесс правки шлифовальных кругов осуществляется алмазными карандашами в автоматическом режиме. |
| Система ЧПУ HNC-808Di Система от ведущего производителя Юго-восточной Азии компании H-NC (Китай), является промышленной передовой системой широко известной во всем мире и полноценным аналогом ведущих систем ЧПУ японских и европейских производителей. |
| Система подачи охлаждающей жидкости Позволяет увеличивать съем металла в процессе работы, уменьшая, время шлифования заготовки, исключает попадание стружки и абразива в подвижные элементы станка, предотвращает засаливание и износ шлифовального круга, тем самым увеличивая его ресурс. |
| Полностью закрытая со всех сторон рабочая зона (кабинетная защита) безопасность обслуживающего персонала от вылета абразива и металла из зоны шлифования, а также попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук)чистота и безопасность рабочего места рабочего персонала (предохраняют от разбрызгивания СОЖ)снижение затрат времени на обслуживание станка.Также кабинетная защита позволяет встраивать станок в автоматические линии с манипуляторной или роботизированной системой загрузки заготовок. |

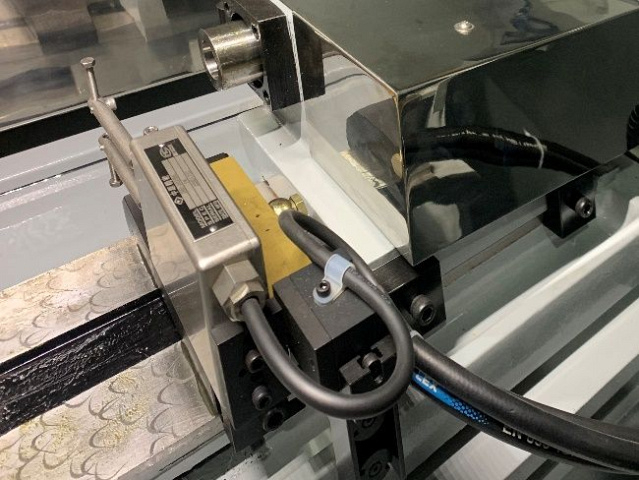

| Автоматическая система измерения Позволяет измерять диаметр до и после рабочего процесса.Система подключена к панели управления оператора и имеет отдельный цветной ЖК дисплей, на котором отображаются значения измерений.Применяемая система позволяет с высокой точностью достигать необходимого диаметра шлифуемой детали. |

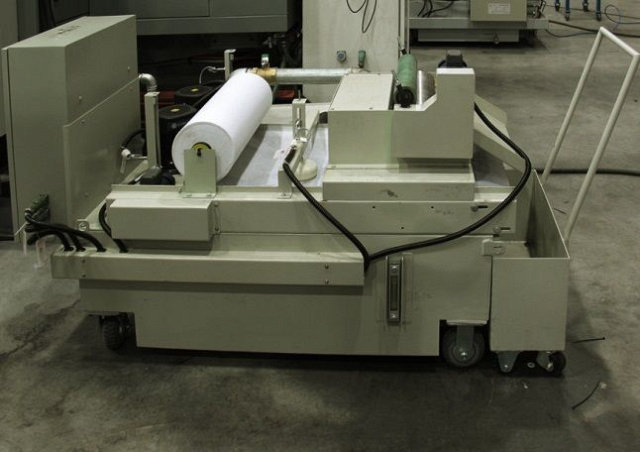

| Бак для СОЖ и система фильтрации Выполнены из стали и вынесены за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.Комбинированная система фильтрации (магнитный + бумажный фильтры) позволяет отсеивать магнитные и немагнитные частицы, причем как крупные, так и мелкодисперсные, что увеличивает срок службы СОЖ и сокращает время между ее заменами. |
Комплектация UNIVEQ UGU 20 CNC
 |
Бак СОЖ |
 |
Открытый неподвижный люнет |
 |
Шлифовальный круг с фланцем |
 |
Балансировочная оправка |
 |
Регулировочные блоки для выставления станка по уровню |
 |
Центры твердосплавные (левый и правый) |
 |
Собачка |
 |
Гайка для снятия шлифовального круга |
 |
3-х кулачковый самоцентрирующийся патрон |
 |
Шпиндель узла внутреннего шлифования |
 |
Шлифовальная оправка |
 |
Шлифовальные круги для внутреннего шлифования |
 |
Винт для снятия роликов шпинделя внутреннего шлифования |
 |
Ключ для фланца шлифовального круга |
