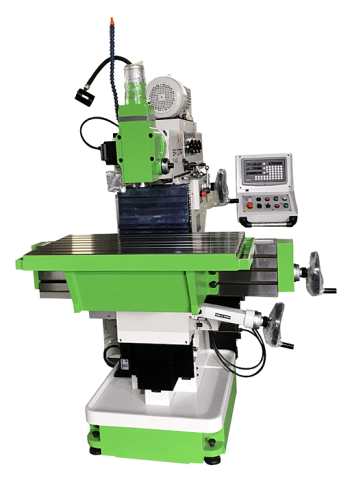

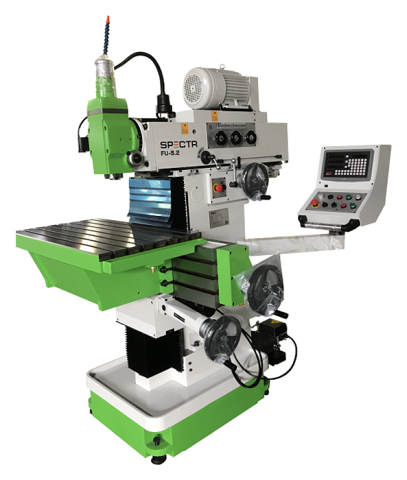

Универсальный фрезерный станок SPECTR FU-5.2

Универсальный фрезерный станок SPECTR FU 5.2 предназначен для фрезерования различных деталей из чугуна, стали, цветных металлов дисковыми, фасонными, угловыми, цилиндрическими, торцовыми и концевыми фрезами в условиях серийного и мелкосерийного производства. На станке  используются прецизионные ШВП, это позволяет достигать заданную точность и повторяемость на особо важных участках обработки.  Уникальность конструкции - в компоновке двумя рабочими столами: горизонтального для установки типовых заготовок и вертикального для фиксации крупногабаритных и нестандартных корпусных изделий. Производятся такие виды обработки как: фрезерование, сверление, развёртывание, растачивание отверстий и другие операции по обработке изделий из различных металлов, чугуна и конструкционных сталей с применением твердосплавного и быстрорежущего инструмента. Станки SPECTR FU 5.2 спроектированы и для использования в инструментальных точных производствах, ремонтных цехах, в серийном и мелкосерийном производстве, а также широко применяются во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении. Инструментальное производство Автомобильная промышленность Получаемые изделия

Область применения SPECTR FU-5.2

Станки SPECTR FU 5.2 спроектированы и для использования в инструментальных точных производствах, ремонтных цехах, в серийном и мелкосерийном производстве, а также широко применяются во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении. Инструментальное производство Автомобильная промышленность Получаемые изделия

Схемы обработки SPECTR FU-5.2

	Фрезерование горизонтальным шпинделем. Обработка верхней поверхности
	Фрезерование горизонтальным шпинделем. Обработка верхней поверхности (фасонная фреза)
	Фрезерование вертикальным шпинделем. Выборка паза на верхней поверхности (пальчиковая фреза)
	Фрезерование горизонтальным шпинделем. Выборка паза на верхней поверхности (дисковая фреза)
	Фрезерование вертикальным шпинделем. Выборка паза на боковой поверхности (дисковая фреза)
	Фрезерование вертикальным шпинделем. Обработка верхней поверхности
	Фрезерование вертикальным шпинделем. Обработка боковой поверхности
	Фрезерование вертикальным шпинделем. Обработка боковой поверхности
	Фрезерование вертикальным шпинделем. Обработка боковой поверхности под углом
	Фрезерование вертикальным шпинделем. Обработка верхней поверхности под углом
	Фрезерование горизонтальным шпинделем. Обработка торца поверхности (угловая фреза)
	Фрезерование вертикальным шпинделем. Обработка внутреннего паза

Конструктивные особенности SPECTR FU-5.2

	Вертикальное фрезерование и горизонтальное фрезерование (2 в 1)
	Вертикальный шпиндель с пневматической системой зажима инструмента В базовой комплектации на вертикальный шпиндель (вертикальна фрезерная голова) установлена пневматическая система зажима-разжима инструмента. Предназначена автоматизации и сокращения времени при наладке и смене инструмента.  Зажим и фиксация инструмента в шпинделе станка осуществляется за счёт пневмоцилиндра, при нажатии кнопки на пульте управления станка.
	Два рабочих стола
	Коробка подач
	Прецизионные ШВП
	Выносной пульт управления с УЦИ

Комплектация SPECTR FU-5.2

Стандартная

	Местное освещение
	Система подачи СОЖ в зону резания
	Оправка для горизонтального фрезерования

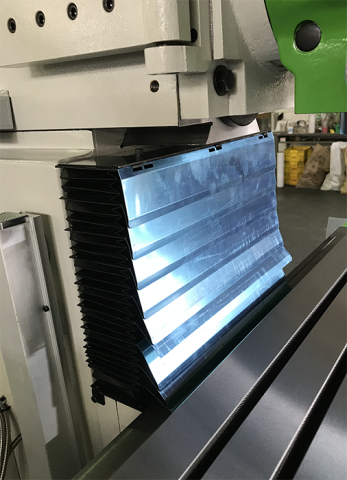

	Стальная защита направляющих Для долговечной работы и защиты направляющих при перемещении по оси Z устанавливается телескопическая защита из стали. Она защищает от ударов стружки и других непредвиденных моментов при интенсивной работе оборудования.

Дополнительная

	Защитное ограждение для стола
	Защитное ограждение шпинделя FU 5.2 дополнительно может оснащаться специализированной усиленной телескопической защитой шпинделя в виде защитного экрана на подвижном кронштейне. Предотвращает от стружки, брызг СОЖ и непредвиденных случаев, которые могут угрожать жизни оператора.
	Гидравлическая система зажима инструмента Гидравлическая система зажима предназначена для сокращения времени при наладке станка во время смены инструмента.  Зажим и фиксация инструмента в шпинделе станка осуществляется за счёт гидроцилиндра, при нажатии кнопки на пульте управления станка.
	Тиски
	Комплект оправок для горизонтального фрезерования
	Делительная головка

Технические характеристики SPECTR FU-5.2

• Длина стола, мм 500 x 900
• Конус шпинделя NT - 40 (ISO - 40)
• Макс. обороты 2000
• Модель FU-5.2
• Type Универсальный фрезерный станок
• Макс.обороты 2000
