Универсальный горизонтально-расточный станок IRONMAC IH-110 NC

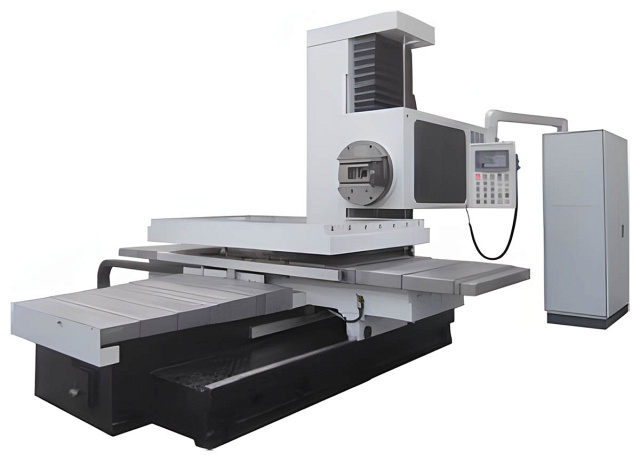

Универсальный горизонтально-расточной станок с поворотным столом IH-110 NC представляет собой одну из старейших технологий и концепций универсальных горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, IH-110 NC является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности. IH-110 NC осуществляет перемещение по 5 осям (X, Y, Z, W и B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на универсальном горизонтально-расточном станке IH-110 NC, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении. Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности.

Область применения IRONMAC IH-110 NC

Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности.

Конструктивные особенности IRONMAC IH-110 NC

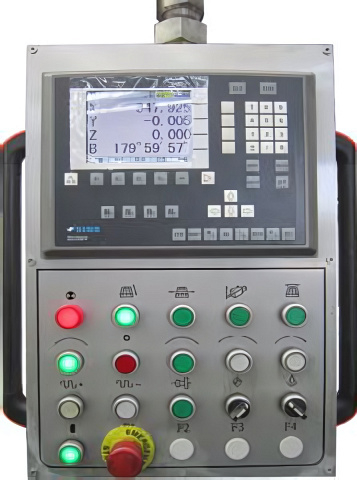

	УЦИ Станок оснащается устройством цифровой индикации, которая позволяет точно определять положение инструмента и детали в зоне обработки, повышая производительность и точность обработки. Доступны следующие модификации(Линейный энкодер):

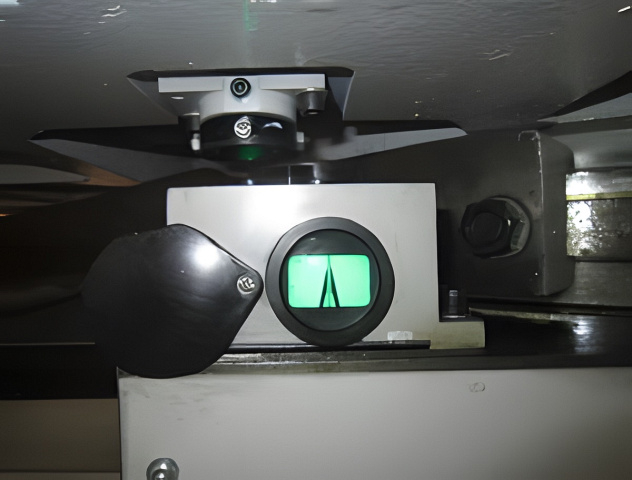

	Система считывания перемещений Станок в стандартной комплектации оснащен оптическим проектором для точного позиционирования в точках 90°, 180°, 270° и 360° для резки под разными углами. (Он не используется, если установлен энкодер-уци оси B.)

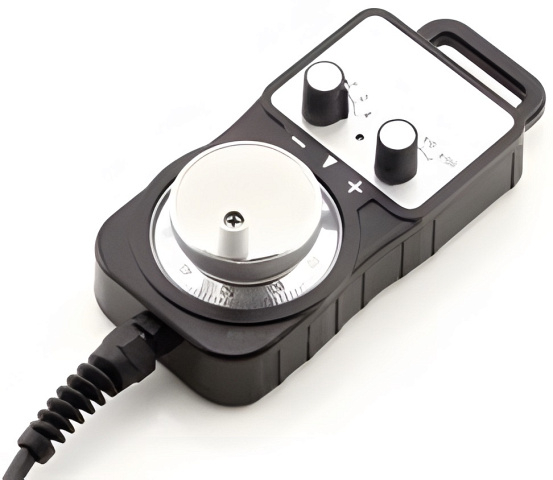

	Ручной электронный маховичок (MPG) Предназначен для удобства эксплуатации и настройки инструмента.

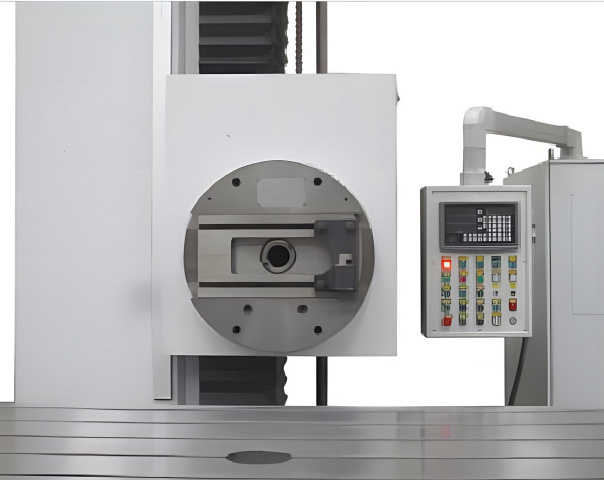

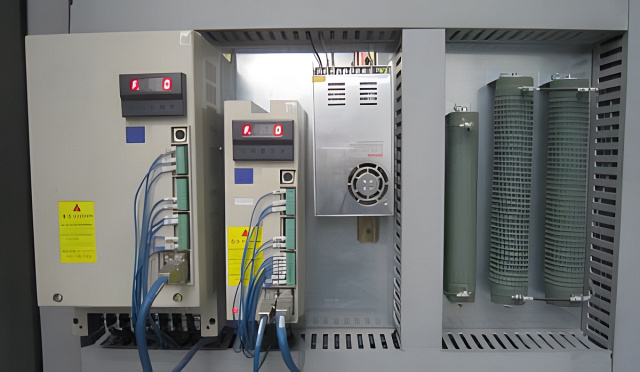

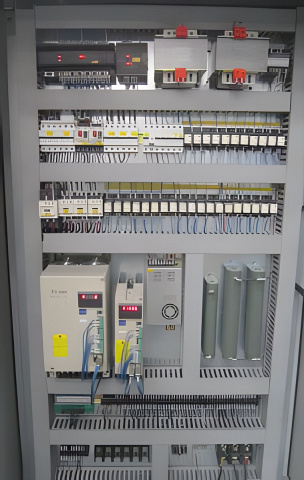

	Панель управления и электрическая система В станке используется надежная и оптимизированная электрическая система. Электрические компоненты в основном размещены в электрическом шкафу. Для облегчения работы, на панели управления размещены кнопки управления.

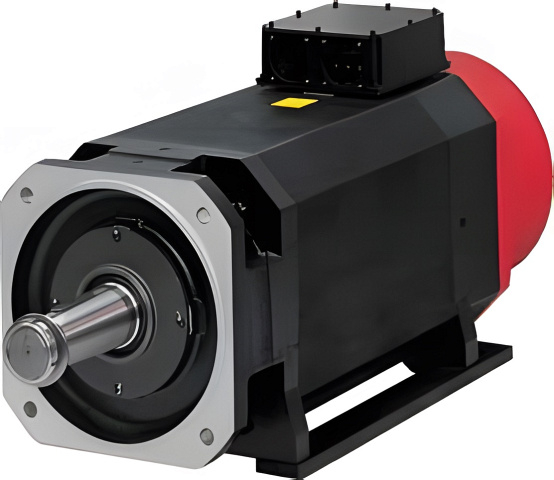

	Серводвигатель Установлен серводвигатель переменного тока большей мощности и 4-ступенчатый редуктор. Для приведения в действие коробки скоростей и зацепления шестерен на разных ступенях переключения используются гидравлические цилиндры. Другой серводвигатель переменного тока установлен на станине для подачи осей. Регулировка скорости каждой ступени достигается с помощью двигателя шпинделя и блока сервопривода

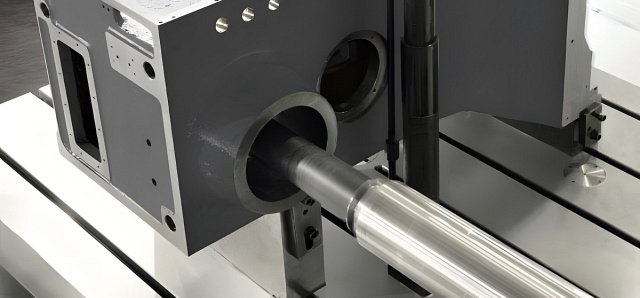

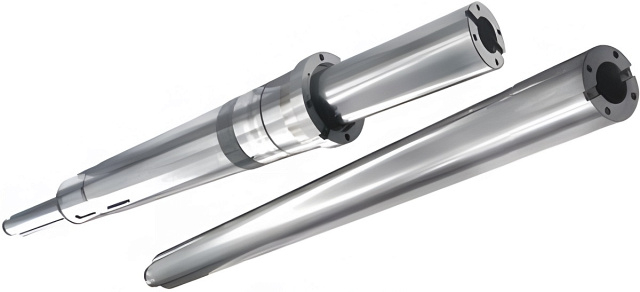

	Шпиндель и планшайба Шпиндель изготовлен из рафинированного и азотированного сплава 38CrMoAlA, обладающего высокими характеристиками износостойкости. Шпиндель прецизионно отшлифован и отполирован. Высокоскоростные, высокоточные и прочные конические роликоподшипники используются для поддержки шпинделя и обеспечения плавного вращения.

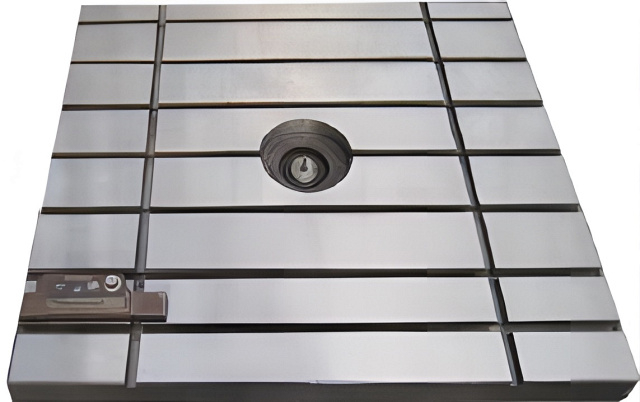

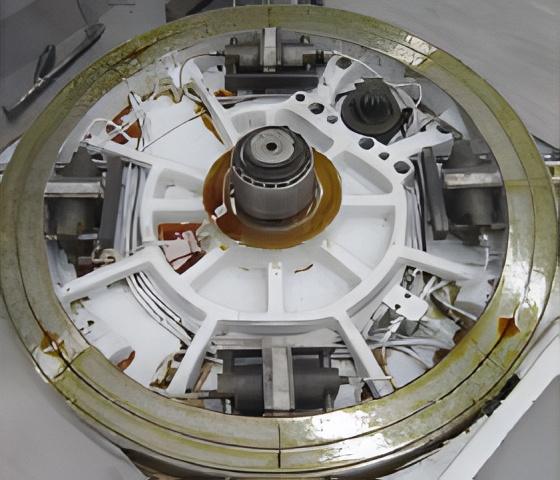

	Стол, поперечный суппорт и суппорт Стол установлен сверху на поперечном суппорте (движется по оси X), а последний установлен на суппорте, который перемещается по направляющим станины в продольном направлении (ось Z). Стол вращается на гидростатическом подшипнике поперечного суппорта большого диаметра с оптическим проектором и четырьмя блоками позиционирования, установленными в точках 90°, 180°, 270° и 360° для точного индексирования и позиционирования. Стол можно легко заблокировать и разблокировать.

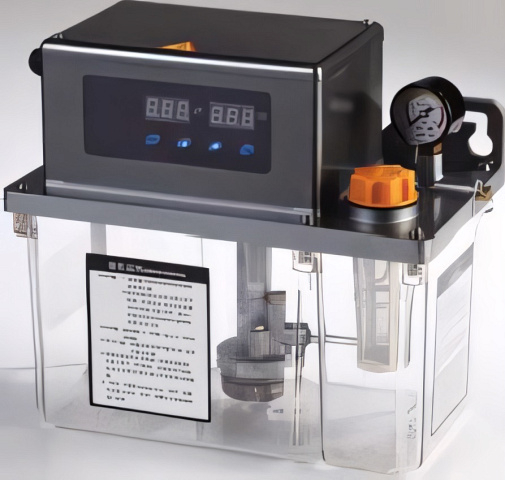

	Система смазки Смазочные масла подаются в различные точки движущихся компонентов и подшипников. Применяется автоматический лубрикатор с реле времени, чтобы обеспечить достаточное количество масла на направляющих скольжения, сохранить определенную масляную пленку и избежать возможных повреждений. Чистые трубопроводы и надлежащее уплотнение предотвращают утечку масла.
	Колонна Колонна с частыми ребрами жесткости изготовлена из высококачественного чугуна, что повышает устойчивость к скручиванию и гарантирует стабильную производительность резки. Широкие направляющие скольжения закалены и имеют большое расстояние между собой.

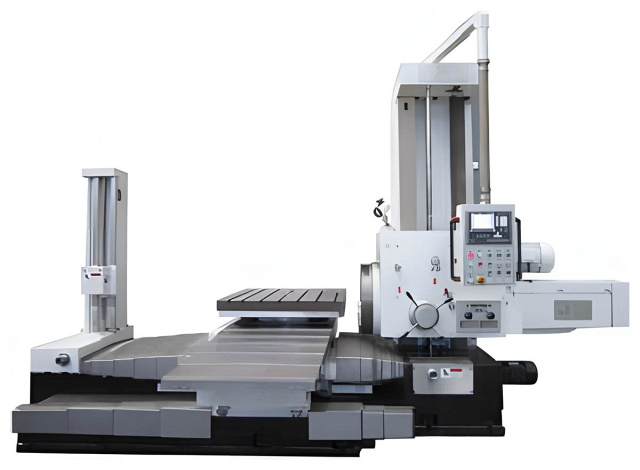

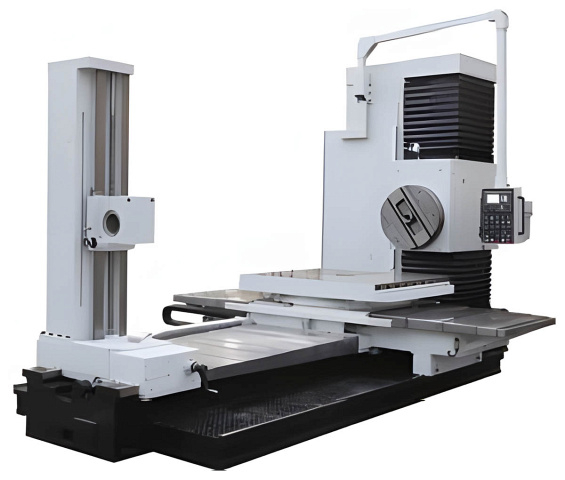

	Оси станка и основной конструктив Станок состоит из колонны, передней бабки, станины, суппорта, поперечного суппорта, стола, планшайбы и панели управления. Жесткая и надежная конструкция из чугуна обеспечивает превосходную виброустойчивость станка и высокую режущую способность. Станины станков изготовлены из высококачественного чугуна с обработкой смоляным песком и старением для снятия напряжений. Колонна крепится к станине болтами с помощью очень широких направляющих, которые поглощают вибрацию. Передняя бабка устанавливается на передней стороне колонны и перемещается по направляющим колонны вертикально. Она сбалансирована блоком противовеса для повышения производительности резки. Стол перемещается по направляющим станины и вращается на поперечном суппорте для обработки под разными углами.

Комплектация IRONMAC IH-110 NC

Стандартная

Дополнительная

Технические характеристики IRONMAC IH-110 NC
