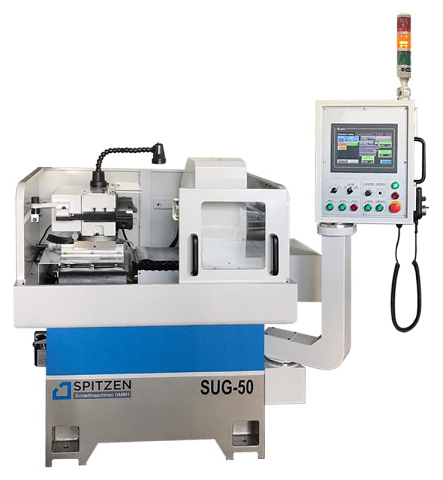

Универсальный круглошлифовальный станок Spitzen SUG-50NC2
(голосов 0)
Артикул: 9617360sug_50nc2 Код товара: 105839
Под заказ
Станки предназначены для высокоточного внутреннего и наружногошлифования заготовок *из сталей, твердых сплавов и керамики с малыми габаритными размерами. Станки Spitzen SUG-50NC2 применяются в точном машиностроении и приборостроении на предприятиях со средним и мелкосерийным выпуском деталей, а также для оснащения инструментальных производств. * Возможность шлифования наружной и внутренней поверхности без переустановки заготовки.
Область применения
Станки Spitzen SUG-50NC2 применяются в точном машиностроении и приборостроении на предприятиях со средним и мелкосерийным выпуском деталей, а также для оснащения инструментальных производств. Инструментальное производство
Схемы обработки
Конструктивные особенности
 |

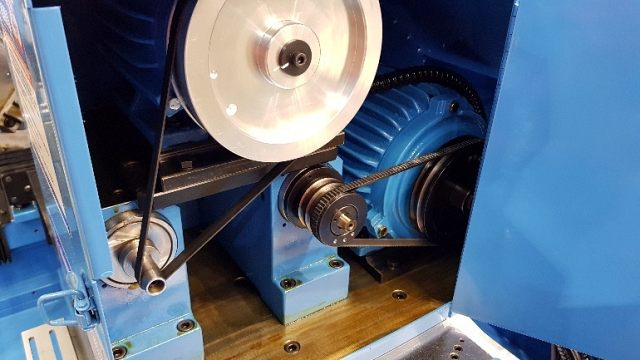

Раздельные приводы Для шпинделей наружной и внутренней обработки |
 |

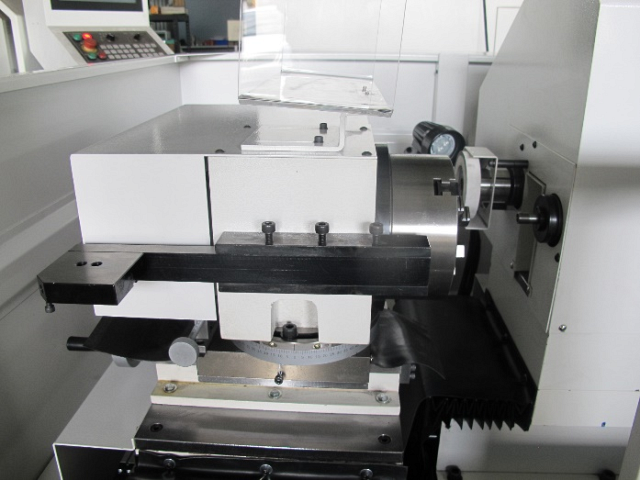

Поворотная рабочая головка C 3-х кулачковым патроном на угол ± 22,5° |
 |

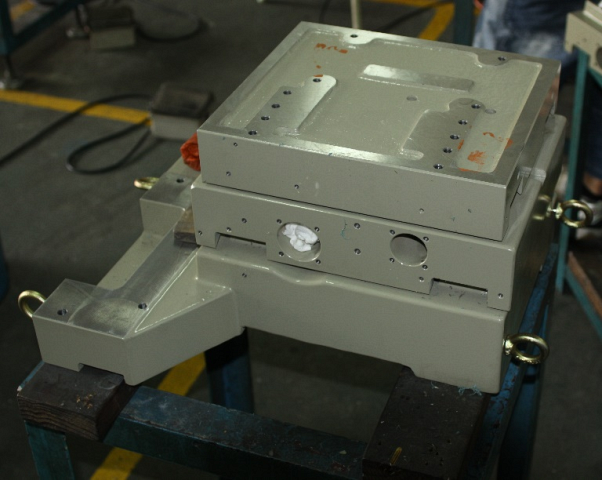

Чугун Mechanite Все основные конструктивные элементы станка изготовлены из высококачественного чугуна марки Mechanite. |
 |
Поперечные салазки Имеют двойные V-образные направляющие, покрытые износостойким полимерным материалом Turcite-B. Шабрение направляющих производится исключительно вручную |
 |

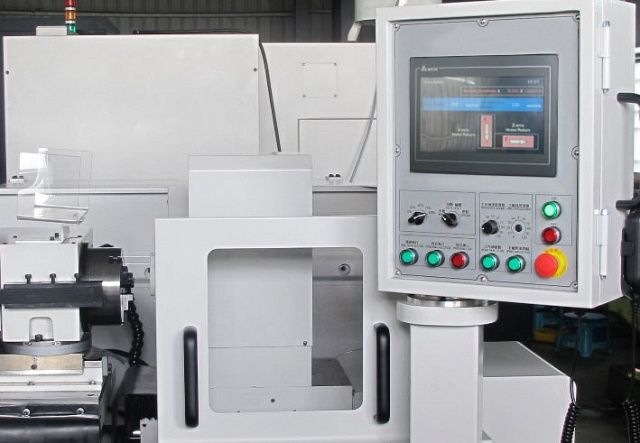

NC-панель управления (по 2-м осям) Числовой контроллер с цветным сенсорным ЖК дисплеем позволяет запрограммировать величину продольного хода (ось Z) при помощи сервопривода. Благодаря этому, на станке возможно выполнять, как шлифование цилиндрической поверхности, так и торца. Минимальная программируемая величина перемещения составляет 0,001 мм. Перемещение по оси X осуществляется за счет высокоточной винтовой пары по градуированной шкале с дискретностью 0,005 мм. |
Комплектация
Стандартная
 |
Сдвижной защитный кожух Стандартное исполнение со сдвижным защитным кожухом. |
Дополнительная
 |
Герметичная защитная кабина (полностью закрытая рабочая зона) Специальное исполнение с герметичной защитной кабиной. |
 |
|
 |
|
 |
|
 |
Высокоскоростные шпиндели Nakanishi, Япония На 60 000 и 80 000 об/мин (более высокие обороты по запросу). |
 |
|
 |
|
 |
|
 |
|
 |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диаметр наружного шлифования, мм | 0,5 - 60 |
| Диаметр внутреннего шлифования, мм | 1,5 - 50 |
| Диаметр зажимаемой заготовки, мм | 3 - 150 |
| Макс. продольное перемещение (ось Z), мм | 220 |
| Макс. поперечное перемещение (ось X), мм | 220 |
| Мин. программируемое значение продольного перемещения, мм | 0,001 |
| Мин. программируемое значение поперечного перемещения, мм | 0,001 |
| Угол поворота рабочей головки, ° | ± 22,5 |
| Продольная подача (ось Z) | Автоматическая (сервопривод) |
| Поперечная подача (ось X) | Автоматическая (сервопривод) |
| Тип шлифования | Круглое наружное и внутреннее шлифование |
| Частота вращения наружного шлифовального узла, об/мин | 0 - 12 000 |
| Частота вращения внутреннего шлифовального узла, об/мин | 0 - 55 000 |
| Частота вращения заготовки, об/мин | 0 - 600 |
| Скорость подачи стола, м/мин | 0 - 6 |
| Мощность привода передней бабки, кВт | 0,12 |
| Мощность электродвигателя наружного шлифовального узла, кВт | 1 |
| Мощность электродвигателя внутреннего шлифовального узла, кВт | 0,75 |
| Мощность сервопривода продольной подачи, кВт | 1 |
| Мощность сервопривода поперечной подачи, кВт | 1 |
| Размер шлифовального круга (D x d x B), мм | 100 x 25,4 x 20 |
| Наличие ЧПУ | нет |
| Длина, мм | 1900 |
| Ширина, мм | 1900 |
| Высота, мм | 1950 |
| Вес, кг | 2250 |
